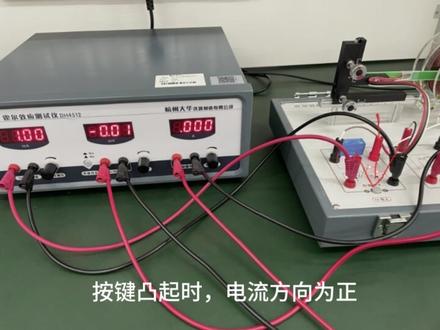

霍尔法测磁场实验实验仪器霍尔效应实验仪 导线若干实验一,测量霍尔电压 vh 与工作电流 is 的关系连接线路,将霍尔原件移至电磁铁中心, 调节立词电流为零 调临豪退计 调节立词电流为 300 毫安, 调节工作电流为零点五毫安。按表中立词电流、工作电流政府情况切换测试架上的电子开关方向,记录或耳电压止, 使工作电流每次递增 0 5 毫安。同样的方法测量或耳电压并记录数据。 实验二,测量护耳电压与磁感硬强度的关系测量磁感硬强度与立磁电流的关系。先将立磁电流和工作电流调零, 调节工作电流为 1 00 毫安,分别调节粒磁电流为 50 毫安、 100 毫安、 150 毫安等值至 500 毫安, 并记录下霍尔电压和此感应强度的值,填入表中。 实验结束并整理一切。
粉丝4595获赞4.9万


有些同学对霍尔效应了解的不是很好,今天通过动画详细展示一下霍尔效应的工作原理。霍尔效应首先需要一个电源 以及一块可以导电的长方体,目前效果最好的为半导体材料。我们采用一块铜板,当导体通电时,在铜板上产生电磁场,带有副电的电子沿着铜板之间最短的路径回到电源的正极,此时金属板两侧并没有电压, 此时给同版施加一个垂直的磁场,磁场从磁铁的北极回到南极,此时导体中的电子受到磁场的作用,也就是受到洛伦兹力。 带副店的电子被拉到经书板的一侧,这是因为带副店的电子会产生磁场,与外界施加的磁场产生了相互作用力。受力的方向使用左手定责判断,磁场穿透过我们的手 手掌心,四指指向电流的方向,大拇指指向电子的受力方向,我们可以得出电子受到向左的作用力,这样铜板上带电电子就聚集在左侧,右侧因缺少了电子 而带正电,这样铜板的两侧就形成了电视差。铜板正负极之间形成一个电厂,当产生的电厂力抵消外部磁场产生的洛伦兹力时,后面的电子就按正常的路径继续回到电源的正极。铜板两侧产生的电压就是霍尔电压, 该电压公式如视频所示,电压与磁场强度流过的电流成正比,与长方形导体版的厚度成反比。好了,今天就介绍到这里。

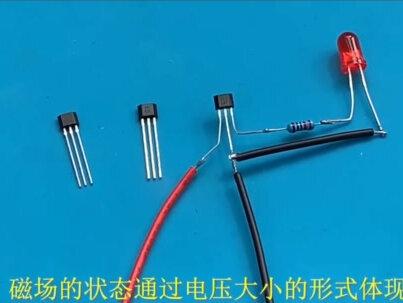

今天我们聊聊霍元件。霍元件是一种半导体磁电器件,它是利用霍效应来进行工作的,用它们可以检测磁场大小及方向, 可在各种与磁场有关的场合中使用。比如我们的电动车里就有不少货源件的应用。 要理解霍尔元件,首先要先了解霍尔效应,霍尔效应是霍尔元件的理论基础, 霍尔效应是电磁效应的一种,这一现象是美国物理学家霍尔发现的。当电流垂直于外磁场通过 过半导体时,正负电荷发生偏转,垂直于电流和磁场的方向会产生一附加电场,从而在半导体两端产生电视差, 这一现象就是霍尔效应,这个电视差也称为霍尔电视差。霍尔电视差与磁场、电流、半导体形态等有关,我们大概了解一下就行了。 对于电子爱好者,了解大概原理和特性就可以了,如果真的有缘用到,再去深入学习也不迟,这样学习轻松又享受,容易坚持,不必要一开始就去纠结 参数、计算公式等复杂内容。要改变一下学校应试教育的一些习惯,比如通过本视频的学习,了解霍元件对磁场的方向、大小敏感就可以了, 以后如果在修理或设计电路中遇到或要用到或原件,就不会那么陌生,那时候在深入学习也不晚。 霍元件可以作为开关传感器或者线性传感器。我手头上的这几个元件就是霍尔线性元件 或线性元件,可以反映出磁场方向大小的变化,磁场的状态通过电压大小的形式体现出来。 下面用霍儿线性传感器给大家做个实验,这是一个三角的霍儿线性传感器,型号为 ah 三五零三, 一角接电源的正极,二角接电源的负极,三角为输出角。 电路很简单,在三角上接一个电阻和发光二极管, 电阻主要起限流的作用,电源接五点五伏直流电。这是一块磁铁, 当磁铁的 n 级靠近霍尔传感器时,随着磁铁和传感器距离越来越近,发光奥极管越来越亮。 n 级磁场强度定义为正的磁场强度,将磁铁的极性换个方向, s 级的磁场强度定义为负的磁场强度。当 s 级越来越接近,或传感器发光二极管越来越暗, 这说明这个或传感器输出电压与磁场强度 b 成正比。大家可 可以思考一下这种元件可以有哪些用处?或元件常用于电机转速的测定,有些电动车的电机里还用它来定位磁机位置来实现无刷。 下面我们给输出端接上试播器,这样大家看得更明白。 可以看到,当磁铁的 n 级靠的越近,传感器输出的电压越高。 磁铁的 s 级靠的越近,传感器输出的电压越低,输出电压与磁场强度成正比。 好,下面再给大家演示一个实验。这是一个小马达,马达的转轴上装了一个瓶盖, 瓶盖内壁上粘了一块小磁铁, n 级朝向外圈方向,然后启动马达,让霍尔传感器靠近旋转瓶盖的边缘。 我们来看看撕波器上会是什么波形。 我们会看到试播器上出现了一个个脉冲信号, 什么原因造成这些脉冲 信号呢?想必大家都明白了, 当这个瓶盖上磁铁的 n 级靠近或传感器时,或传感器输出电压上升, 当这个瓶盖上磁铁的 n 级远离或传感器时,或传感器输出电压下降,配合其他电路就可以算出这个脉冲频率。 如果一分钟内有一千个脉冲,是不是就代表电机一千转每分钟? 霍尔元件的应用有很多,以后有机会再慢慢讲。今天的视频就到这里,谢谢观看,喜欢点赞加关注!


测绘霍尔修建特性虚线做原理就是如图的,这样就是一个正,假如说是一个正电盒以 v 的速度向右移动,他的电流也是向右方向,并且假设他的 磁场是颜值面向外,然后我们通过左手定则可以判断出他的路人磁力 fb 是向下的,当这些正点和 被吸引至下几板的时候聚集在一起,然后两个几板之间就形成了一个近视差, 这个电视插会给通过这其中的证件盒 一个向上的力 fe。 如果这两个力相等的话,那么正点和就可以平行的从两个极板之间射出 那么库尔电压,因为这条件就是多人磁力和电场力相稳定的时候。 由于电场力等于 q e, 多伦词力 f b 等于 q b b, 那么两个式子一抵消 e 除以 b 等于 b, 其中对于一的话,一等于 uh 除以 d, b 就是两梯板间的距离,而 v 就是粒子的速度。我们通过电流的这个公式可以得到 i 等于 nqsv, 然后将这两个柿子带入到上面的公式之中,我们可以得出来 uh 等于 bdi.nqs。 假设这两个之间的宽度是 a 的话,那么底下又可以 s 和 d, 又可以抵消生成一个 a。 所以总的来说, 霍尔霍尔电压 uh 与磁场有关,与电流有关,还与他的霍尔原件的灵敏度有关,其中 kh 表示灵敏度。 我们要讲到实验用到的公式,当这个磁场为零的时候,接在霍尔原间两端的电压就是幽灵。 当磁场部位零的时候,或者原间两段的电压测出是优, b 就等于优减优零除以 k, k 就是霍尔系数。之后还有一个公式就是磁场强度与电流以及霍尔原件插入的深度有关,然后这个表示 相关的关系。我们这一个第一步实验是先测量出画圆圈的画灵敏度,这个是我们的电镀图示意啊,我们打开电镀, 然后我们调,我们调节电压为五伏 um, 然后此时测出他的电压为四数为二点五二八伏,我们取近四至二点五三伏,然后此时我们再将横流源调节为二百五十毫安, 然后读出他的电压值为二点,我得出现在的电压值为二点四一三幅,记录下该组数据,充 树上树操作各次。嗯,我们将将这个护耳元件放在磁场环境为零的条件之下,然后将工作电压调至五伏, 嗯,这个是这个是对于幽灵的, 幽灵的补偿电路,能够将霍尔原件本身的幽灵给消除,这样我们在实验中所测得的优就等于 优减幽灵,因为幽灵是为灵芝。然后之后 门打开横流源,将横流源从零安零毫安调节至五百毫安,每隔一定的间距,然后 然后测量相应的电压制好,嗯,把工作电压调至五伏,然后放刘源调节至二百二百五十毫安, 然后之后的话通过改变或原件插入线圈的深度,然后测量电压表显示 的优质,将电压表将这个霍尔原件插入的深度进行改变,然后每隔一一段间距 测量电压表失速的改变。 收看本期节目,我是小玉,相信很多人经常都会听到呼耳原件或者是呼耳这两个词语,但是它到底是个什么东西? 霍尔效应的应用作用是什么?相信很多人都不是很了解,大家知道在电动车里面的霍尔到底是个什么东西吗?它的作用又是些什么呢? 首先,霍尔他其实只是一个半导体的传感器,受到货轮资历的影响,当电流通过霍尔半导体时,就会产生一个电压,也就是霍尔电压。电动车上面的霍尔他其实是一种对于磁性敏感的电子元件,在电机内部的用途主要是感知磁铁的 急性,一般被安装在把手这个地方,负责调节电机的速度。此外,他还有一个突出的特点是能够测量各种波形的电流,所以用在电动车上的作用就是检测电路。 在国内外,很多东西被发明发现以后都会用这个人的名字给产品命名。同样的,霍尔原件也是这样,他是一位叫做霍尔的物理学家发明的。 在电动车的调速当中,首先把转动的角度通过话儿原件把磁钢变化磁场强度转化为电子数据电压,然后提供给控制器,最后就可以达到调整电动车速度的目的。 其次,花儿元件在电机中,它还有改变向卫电流方向,用来替代电机中的电刷,所以使用花儿元件的电机一定都是无刷的,除此之外,它还在电刷和电子的里程表里面有使用。好了,今天的视频就到这里,本是民宿才。
