今天我们来做一个开普勒士望远镜,找一个吃完的薯片桶,把内部擦干净, 用小刀将它的底部踩去,做成这样就可以了。 然后找一个放大镜作为雾镜,雾镜放大倍数越大越厚,效果越好。用热胶枪把薯片筒固定在放大镜上, 然后找一个直径略大于薯片桶的塑料瓶,同样把它的底部裁掉,擦拭干净。然后取下瓶盖,在中间挖一个洞, 在瓶盖上涂上热熔胶。 再找一个小放大镜作为墨镜,墨镜放大倍数越小越好,把放大镜和瓶盖粘在一起。如果想知道自己的望远镜的放大倍率,可以用一个手电筒先来测出雾镜的焦距。 望远镜的放大倍率等于孤镜,焦距除以墨镜焦距, 所以目镜和物镜放大倍数相差越大越好。 最后把望远镜组装起来,观察时滑动塑料瓶,找到最清晰的位置,我们一起来看一下效果吧。
粉丝484获赞7528

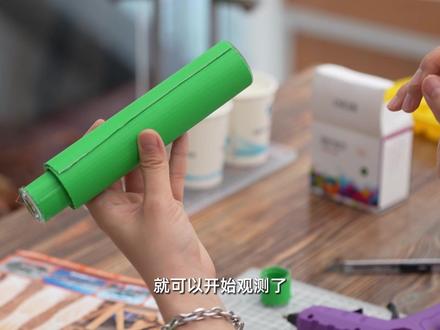

大家好,我是小问,今天我们来做单筒望远镜,我们首先要用到一些东西啊,这个是瓦棱纸,然后呢两个凸透镜片, 还有个彩纸刀,还有胶枪,大家用胶枪的时候,热熔胶一定要注意不要烫到啊,然后我们做一下桌面防护,在一个垫板上来完成。首先呢第一步我们要找到我们一个 雾镜和目镜配合的一个最佳角度哈,我们把这个比较大的这个镜片呢,就是雾镜放在字的上方,然后呢把这个比较小的这个目镜放到人眼和雾镜的中间,然后我们调整这个距离啊,直到他变得清晰。好, 那么我们记住这个距离,然后呢我们取一张瓦棱纸啊,然后呃我们割下来一段纸筒,这个纸筒的长度呢,应该比刚刚我们记录的这个雾镜和木镜之间的距离要短一些, 那么大家在用彩纸刀的时候一定要注意安全 这一段啊,然后呢我们就是根据这个两个镜片的大小呢,我们做两个不同直径的直筒, 第一个直筒差不多有这么大,我们可以把这个墨镜安装在上面。 好,那么我们用这个比一下啊,比一下这个距离,差不多,我们就把这个直筒粘好, 然后我们再做第二个直筒,第二个直筒的这个直径呢,差不多是第二个镜片这么大, 比一下差不多好,那个粘上。 好,这个干的差不多了呢,我们就可以来粘这个透镜了。呃,这 这时候大家注意啊,如果这个切面比较比较不平的话,可能这个透镜他就不会非常垂直于这个直筒,所以我们要再切一下,把它切的争取就是平一些。 对,就是尽量让他能够平一些, 就是有毛刺,没关系啊,但是一定要让他不能,不能是斜的一个斜面,斜面的话会影响我们这个光的路径, 那么操作这个的时候一定要注意不要让这个胶烫到手, 如果这熔胶弄到别处了,也不用着急啊,等到他凉了之后,我们再把它拿掉就可以了。 好,这个是小桶,然后我们再来粘这个大桶 大腿也是我们要用这个相对比较平滑的这一面来围一圈热熔胶。 好,这样差不多就可以了哈。然后我们把这个小桶的插到大桶里面, 因为我这个大桶做的比较厚啊,所以我们这个它就可以可以调整这个长度,然后呢它可以 还可以固定住。对,我们在拍杂志的照片的时候呢,因为这个桶壁比较薄,所以这两个桶之间呢他的粗细差的比较多,所以呢他就会出现非常光溜,就没有办法固定住。 这个呢,是为了在我们能成像效果比较好的时候把它固定住啊,就可以开始观测了。好,我们这个单独望远镜就完成了。


大家好,今天我们来介绍一下幺零六九百折射式天文望远镜的制作, 关于折射式望远镜呢,呃,他的光路啊还是很简单的,那我们现在呢主要就是能买到的,以及就是说自己做的话呢,他都是属于 折射是里面的开布类型的这么一个望远镜,他的物镜和目镜呢,都是属于凸透镜, 那材料这边用的是寸起光学的幺零六九百双分离的折射式镜片, 那我用的呢是杜德绿膜的,因为杜德绿膜它的透光的性性呢更好,效果要比杜兰摩的好一点。那还有铝合金的乌金座啊,跟 这个镜片呢是配套的,因为这些木金座啊,这调焦座包括这些金属的这些零部件呢,他能达到比较好的精度,那我们做出来之后,嗯,效果也好,以及那个耐用度也好,都会比较好一些。 那一点二五寸的这个是调焦座啊,这是进口调焦座,是这样的,带尺的这种, 呃,还有这个铝合金的 pvc 管的转接环,那像这个物镜座和这个转接环呢,就是用于外勤一百一十毫米的这个 pvc 管的, 那同时呢那个 ppc 版我们在采购的时候要注意一下它的厚度呢,建议是控制在二点五到二点八之间,因为小于二点五的话呢,这就太松了。那目前 前呢,我买的这个二点五后的这 ppc 管呢套这个转接环啊,已经有点松,需要在上面绕两圈,呃,胶布才刚刚好能塞的进去。 呃,那如果说是太厚了,超过那二点八的话呢,那估计就是要把那个 ppc 板给打磨一圈了,那那圈打磨一下啊,当然相比打磨的话呢, 上面缠胶布啊,这种方式呢,呃一样能够保证精度,但是呢会更轻松一点,做起来会更快一些, 那做整个做那个折射式最关键的就是来计算这个镜筒的长度, 呃,这点呢比那个做牛粪要简单的多,所以这个公式也简单。这进桶的长度呢就是物件的焦距 减掉天顶镜的光程,再减掉调焦座的平平长度。那其实在这个里面呢是天顶镜的光程呢,是一个变量,我们可以用也可以不用。 呃,最早的就是像刚刚我们原地图里面看到的那个光度呢,他就没有用到天井镜,他就是物镜直接对着 目镜,那这个时候呢这种镜头的长度呢就是目镜焦距减掉调教座的平均长度就可以了,那就不用再算添点劲的光程了,他就是零。 那我们在日常的观测过程当中呢,还是习惯要加个天顶镜的啊,如果不加天顶镜呢,直接物镜对着木镜呢,我们看的是个倒像加天顶镜,一方面呢我们可以比较轻松的 看高度比较高的目标还有一个呢,加了天顶镜之后呢,我们可以把它变成正向进行观测,所以我们要问自己自己几个问题啊, 呃,就是几个不同的应用场景,那这个呢就关系到是否要选用天地镜,以及呢选用哪种天地镜。 呃,关于天顶镜之前就做过一个视频,关于就是关于天顶镜的不同电影的光光程长短是多少,我就是近拿了一台小折射啊,就是六六百八百的,六十八百的这个小折射 啊,做一下实验啊,给大家看过啊,所以在这里面呢首先第一个我用来目视观测吗?这点很重要,如果仅仅是用来 目视观测的话那基本上谁都不愿意看道相啊,甚至很多人就是看那个左右道相都不愿意。当然我们如果说是做目视天文观测的话呢, 一般我还是习惯很,包括很多人都习惯使用那个平面反射近视的天庭镜,因为这种呢他那个 不会受到,除非用很好的那个这项天理净啊,用很好的那个冷静的玻璃材料一般就百十来块钱的话呢,这种普通的都表面镀膜的反射式的天理净呢, 他不会引入太多的色差回回到他就没色,没色差就天津,他是没色差的。呃唯一的缺点呢他是左右倒向,但我们看星空是没没关系的,问题不大啊,看紧的话呢左右倒向也不太 舒服。所以第二个问题我们会用来观景吗?如果说来观景的话呢建议就是用那个正向天顶镜了吗?有九十度的,有四十五度的对吧?第三个我需不需要来接相机 对吧?如果接相机摄影这有两个情况,第一个接单反,直接把这个当做一个镜头接大反相机上这个时候中间就不存在天底镜了, 我们就不用考虑天庭境了,专门有接口可以让那个呃,但不想接,接上去当然也可以用对吧? 有的时候他就不用了吗?啊就直接接的啊,还有呢就是接那个行星相机啊,接行星相机呢,他也是一点二五 五寸的口啊,很多就是一点五寸的口,那这个时候呢用不用天底镜的问题也不大啊,像我就是把新冠把它插到天地镜上去,因为有这样子的一个呢, 呃,适用范围更广,我们可以接目镜目视也可以接相机啊拍照那所以说基本上没谁纯粹就是做一台呃,这么一个折线镜专门接 相机拍照的,哪怕纯当一个镜头的几乎没有。所以基本上呢在这个两个问三个问题里面呢,只要关注前两个,因为前两个就基本上就是关系到我们用哪种天顶镜,我们用哪个哪一种光臣来代入这公式来算。 那一样的啊,我们还是把上一期视频的关键内容截出来放到这边来给大家看一下。 三种啊,前提是一点二五寸的那种啊,那个天顶镜没有测到两寸的啊,给大家一个参考而已。那有三种,九十度的反射式天顶镜 是左右倒向的,还有九十度正向天景镜和四十五度正向天景镜,那在这里面呢三种天景镜他的 原理不同,光路的长度也不一样,大家有兴趣可以搜一下他的光路在三中里面四十五度的正向天庭镜,他的光线在天庭镜里面能镜里面反射的路径最长,所以他的等下光程也最长。 这个是实测的,当然可能用不同的天点镜测出来的结果是不一样,所以说我这边列出 一个型号,这个型号呢是对应到寸旗这这家店的,他们卖的这个型号啊,包括价格也标在这边,大家可以参考一下 啊,到底是用哪一种啊?用贵的还是用便宜的啊什么的啊啊。当如果说是你们手头上有别的不同类型的,最好能够先 测一下他的光程是多少,因为这三个不同的,那我为了让这三种都能在同一台上面起到作用,那我就偷了个懒啊, 把这三个光程呢求一个平均数,但如果我就一只,那我就用这一只天顶镜的那个 这个逛城带入到公司做计算,那我有三只我就求个平均,再加上呢现在选用的这 宽调焦座呢,他有比较长的形成,所以看到这个平均值相对于最大和最小值这两个之间呢只有一厘米差不多一厘米的这样一个出入,所以说完全是覆盖在这个调焦座的形成范围内, 所以我就偷懒求个平均值了。那好还有一个调教作平均长度刚刚我们公司有看到的,那这个调教的平均长度呢就是含那个转接环啊,因为这个转接环是在这个 有一部分尺寸是在这个镜头以外的,我们通通把它作为调教做这一部分,所以它的缩短长度呢是七十五毫米,展开长度呢是一百五十一毫米,所以它的平均长度是一百一十三毫米啊,那我们把它带入公式里面算一下啊,得到 镜头长度呢是七百零八毫米,单根具有的实际的那个使用效果来看呢。呃 其实切个七百毫米也行啊,因为这两天呢我找天气好啊看一下天狼心三种那个天眼睛的都往上面去放了一下,还可以再缩短一点点啊,可以到那个七百毫米问题不大。 那工具工根据工时计算呢,反正是七万零八。 好,那得到了这个七百零八,或者是我们七百这个长度值呢,我们就可以开始切个进桶了。 呃,这种小折射镜啊,这个当然一百零六毫米,不算大口径的,对吧?中等口径啊。 呃,像这种折射镜呢,一般我们不会配那种光轴调节的装置,所以我们在装配的过程当中要千万要注意这个镜筒的切割,要保证两端的这个切割面要和这个镜筒的轴线垂直, 不然的话我们把那个物镜做装上去之后,我们用力按紧,有可能这个物镜做是斜的啊,相对于这个镜头的轴心是斜的,那我们只有保证这个切面跟镜头轴心是垂直的,那我们再装配物镜以及装配调焦座的时候,我们保证 物镜到目镜在同一个轴线上,也就可以保证到光头是准的啊。那如何保证?还是之前有介绍过一个小技巧,我们在 ppt 管上 一张纸,我们首先保证这张纸 他的一边是一条直线,我们不能拿一条一边是一条曲线的过上去,我们一必须是拿直线 啊,一边是裁成直线的,那我们可以把一张纸先折一下,裁出一条直线啊,然后裹上去,裹上去之后呢,要保证卷口 重合部分要完全对齐。为什么要这样子?因为这样子的话呢,我们可以保证这个直筒,而且直筒要紧紧的裹在这个管子上,我我们可以保证就是沿着这个裹齐的这个直筒的口画一条线,那这个线 画完,这条线我们切割下来,这个面跟进桶的轴线是垂直, 因为本身这个直筒紧紧的裹在这个 ppc 管上,那这个卷口又对接情况下,这条沿这个口进这个直筒的口, 这条这构成的这个平面就是跟这个管子的轴线垂直的啊,这个就很重要, 所以这个管子买回来最好是两边两头都自己怎么过号。直筒画好线切一下。 切的时候呢,我们要一边转一边拿锯子锯,不要看着画的一样,现在吭哧吭哧直着往上锯,锯出来十有八九,除非是高手啊,那基本上可以保证你是斜的,我们沿着这个线一边转一边切,一边转一边切啊,才能保证这个切口 整齐。切口式垂直于镜头轴线的,这个很重要,切完之后不妨拿砂纸或者拿那个搓刀再打一下,让他变得更加美观一点 啊,这是一点。第二个就是关于在上面开孔,物镜座的开孔没难度,因为物镜座上面本身他是外套在这个镜头上的,他上面有三个孔,我们直接把那个物镜座套上。那电钻直接打三个孔啊,那是 要做成那个 m 四的螺纹孔,你直接打三个孔,拿四椎攻成 m 四的螺纹,直接拧就 ok, 那没什么大的问题,难度在于这个 调焦做这段的这个孔啊,这个孔呢,由于考虑到他是在内侧, 我们要在管壁上开口,那建议拧三颗螺丝,把它架在这个镜头上,沿着螺丝的中间往下划垂线, 然后我们再量到这个螺丝的孔的中心到边缘的距离,做好标记,然后在上面开孔,我们可以开比三大一点的孔啊,这样保证就是我们套的时候能对齐。接着呢,贴上消光容,做消光处理, 然后走五镜装配,五镜装配的时候很重要,五镜呢,这要是双粉底呢,我们可以拿到两个透镜,一个是透透镜,一个凹透镜。 在装配的时候是这样子,拖透镜这边他有两个面,一面是薄面,一面是后面。拖透镜的薄面是朝向贯彻目标的,后面是朝向这个凹透镜的凹面的。 我们在装配的时候是这个透透镜的后面朝着这个凹透镜的凹面进行装配,中间夹隔圈。具体的装配方式我会另外在做视视频给大家看 好最终的成品呢,就是这样子,左图是这次为了做这个视频现成做的一台,可以看到用的全都是金属的调教座,中间这台是以前做的, 那用的是打印的调料座,那两者之间相比较呢?其实价格差不多啊,其实打印的这个东西一点不便宜,但是呢 精度还是金属的好,因为打印的这个时间一久,他那个材料磨损比较严重,就会变松,光泽就没法保证。
