风压开关接线方法图解

在热水器的上面有一个风压开关，怎样判断它的好坏？就是在这个地方，这里接了两根线，这里接了一条管，这条管连接内部的出风口， 他就通过这条管道监测这个排气风扇他转不转，当他出现不转的时候，或者转速慢，转一下，停一下的时候，通过这条管送给这个风压开关，里面的这个微动开关他就会弹开，弹开以后这个主板 就会发出关机的指令出来，整机停止工作，能够及时关闭安全通道，保证燃气不外泄，从而保证我们这个在室内冲凉的时候人体的安全。我们 下面把它拆下来，看一下怎样判断它的好坏，好把它卸下来。风压开关已经拆下来，我们来看一下它的结构，这里是它的开关，这两个触点接了两根线连接里面热水器的主板。 在平时的时候，这两个触点他是弹开的，这两根接线口的通断，他受下面的这个开关皮膜移动开关控制，当这个皮膜 震动的时候，这两个接线口他是倒通的。侧面这里有两个孔，一个是鹅乳，这里写了个减号，这一边是鹅曲，这边是加号， 这两个表示它的检测口，其中 l 一个减号呢是它的负压检测口，这个 这是第一个，第二个这边的，而取一个加号是他的增压检测口。这两个检测口什么意思呢？通过这个软胶管连接外面的风机来检测 风量的大小，中间的这个位置是他的压力调节，他可以调节这两个检测口 输入输出的压力大小。这套热水器他用的检测口是这个鹅乳，他是一个负压检测口，负压的话就是吸气这边的儿体镇压呢， 我们给他吹气，我们下面接条管来测试一下，首先接上耳朵负压这个位置，然后通过这条管这一头，我用嘴巴给他吸气， 当我吸的时候看一下这个皮膜这个开关他有没有移动，好，吸 吸停吸 这个开关，当我吸的时候通过这个皮膜震动带动这两个触点，把它导通，这一个呢就是负压，我们把它接上万用表来测试一下，先把万用表接在这两个接线口，现在它是不通的， 我现在对着这条管吸气，看下他通不通，吸放他就不通了，吸放他就不通了，这个是负压，他就是吸气， 再来测量一下这个正压，我们就给这条管呢吹气，好，现在就吹气，看表 放吹吹，懂了，放 吹，放好，通过这两个检测口的测试，这个开关能够正常通断，说明他就是好的。

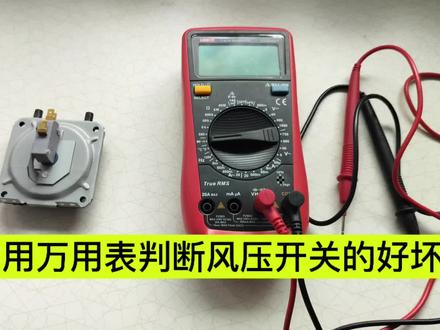

风压开关在没有安装的状态下，怎么用万用表检测它的好坏？热水器内部的风压开关在通电待机状态下的供电电压是多少？ 热水器正常工作之后，风压开关的供电电压会发生什么变化？一、怎么用万用表判断风压开关的好坏？首先我们把万用表打到风铃档位， 我们把风压开关拿过来测的时候，我们是测的这个铜片和这个铜片之间有没有倒通，什么时间倒通？如果胶管在 l 端负压插口，我们在负压插口这个地方吸气。如果 胶管在 h 端正压插口，我们在正压插口往里边吹气，现在胶管的部位在 l 端负压插口插着呢。我们先把红表笔和黑表笔分别放在相对应的铜片位置，这时候我们开始吸气， 如果持续不停的吸气，这两个铜片之间持续的倒通，说明他是好的。二、热水器在待机状态下测量风压开关的供电电压， 我们先把万用表调至直流六十伏档位，在机器电源接通待机的状态下，我们测一下风压开关的两个插线之间的电压。为了方便测量，我们先把这里 两个插线的左眼保护帽向上提拉一下，这两根线之间的电压为三点七三伏。接下来我们再分别的测一下这两根线和地之间的电压，这一根线和地线之间的电压为零伏， 我们再来测另一根线，另外一根线和地之间的电压为三点七二伏。三、热水器正常工作时测风压开关的供电电压，我们现在让热水器启动，在热水器正常工作状态下， 观察一下风压开关的这两根线的电压有没有发生变化。打开水流，风机开始运转，点火，电磁阀、开阀，热水器进入正常工作状态。我们先测一下风压开关的这两根线之间的电压。 风压开关这两根线之间的电压由原来的三点七二伏变为现在的零伏，测不到电压。其中一根线和地线之间没有电压，另外一根线和地之间也测不到电压。

朋友们大家好，我是小叔，今天呢我们来跟大家讲一下这个燃气热水器啊，最容易坏的一个配件，这个风压开关啊，今天我们着重给大家讲一下这个它里面的工作原理啊，以及我们如何去找出故障。 市场上绝大多数的这个燃气热水器啊，都会有这个风压开关在上面，这是一个什么样的元气键呢？它的作用是干嘛的呢？我们给大家解释一下啊， 这个风压开关呢，它是一个安全的一个检测装置啊，它的作用是让这个热水器自动检测烟道是否畅通，保证在排风量达不到要求的情况下，及时关闭燃气通道， 防止这个燃气不完全燃烧，然后就会产生一氧化碳，这个废气啊，没办法排出的去的话，可能会 导致这个一氧化碳中毒事故发生，所以说这个配件非常的重要啊，但是他他的损坏率也是比较高的，他是长这个样子啊，我们大家看一下啊，啊，是这样子啊，上面呢是一个微动开关啊， 这个修过电器的都知道啊，这个微动开关很多的小家电上面都会有啊，像电饭锅呀，这个微波炉啊，都会有啊， 然后呢，他这边还有两个，这两个嘴啊，一边是挨要啊，这边是挨去，这个挨要的是吸气，这挨去的是吹气啊，等下我会给大家做一个呃，详情的一个影视啊， 然后我们来看一下这个这个微动开关啊，上面有标注一个靠， ncno 啊，我们怎么去理解呢？ come 啊，是公公的端子，这个 nc 呢代表的是长臂啊，下面是相反的长开啊，什么意思呢？我们可以通俗的理解为接接通不接通， 那我们我们用万音表的风名档，我们去检测这个空空的与这个 nc 的话，他是接通的啊，风名气是可以响的，然后呢下面的话，只有当这个微动开关动作以后啊，他才会接通，他这样是不接通的啊，就是这个意思， 这个风压开关呢，我们怎么去判断好坏呢？我们可以用这个吹气啊，或者吸气的方式去判断这来去呢是这个呃，吹气的啊，吹气的话我们可以通过这个 注射器啊，或者用嘴吹也是可以的，为了那个让这个结果更加的明显的，我这边准备了一个小装置啊，现在还要一灯，然后我们来看一下啊，他是比较更直观， 这是一个电池啊，这边是一个 led 的小灯，然后我们看一下哦，这边是 h 啊，是吹气的， 然后我们用注射器啊，对里面打气，我们看一下，观察 led 灯会不会亮，是不是亮了，对吧？我当我们把这个针拿掉之后呢，这个就没有没有亮了，是吧？ 等一下呢，我们再来看一下这个吸气啊，吸气的话我们不是打气了啊，我们要枕头往上拔，我们看一下这个 led 灯也亮了， 是吧？还能听到一个微动开关动作的那个声音，你看我们再拔一下，这样的话就是好的啊， 也就是说我们这个风压开关分为镇压枪和负压枪，那么两枪之间呢，它是用这个皮膜隔离，当有压力源，这个皮膜呢，里面的皮膜会移动啊，触动这个微动开关啊，从而达到一个开或关的一个目的， 他会他还有设有一个微调装置啊，在调节时改变这个弹簧的压力大小，使风压开关的开机点和关机点发生变化。 通常呢风压开关的取样是采用负压检测口，取样装置呢，是安装在这个强排风机的涡壳的负压区啊，就是这么一个东西， 还有一点比较重要的啊，就是说我们这个风压开关最容易损坏的这个部件，就是这个微动开关啊，因为它里面是一个机械的一个部件啊，在经过无数次的这个触动啊，它里面可能会发生一些变化， 可能会发生弹不起来或者无法弹啊，这样的故障，我们只需要把它换掉就可以，正常他是新的，他是有毛钉毛上的啊，我们可以到时取下来啊啊，重新换个新的，用螺丝可以代替的啊，螺丝固定就可以了， 然后呢这个坏了之后呢，有的燃气热水器也会报警相应的故障代码啊，这个不好说啊，每个每款机型他的设计厂家都根据不同的定义啊，这个我们可以查一查，阅一下相关的资料，然后我们今天的视频就结束了，感谢大家观看。

好，大家好，我是家电微黄，哥跟我说这台燃气热水器打开热水龙头，热水器没有任何的反应，也没有热水，我们现在打开热水龙头来试一下机啊，看看到底是什么情况， 显示屏直接显示故障代码 f 五，也听不见封闭英短的声音。其实这种故障现象的唯一方法，我们以前给大家分享过啊，但是有极少数的网友啊，说你这个是视频造假是不可能的事情， 我现在已经把热水器的外壳拆开了啊，为了让大家把这个故障现象看的更加的清楚明白，现在重新打开一个水龙头，我们来观察一下热水器， 风机纹丝不动，没有晕转，用手轻轻的拨动，风机的仪能也非常的灵活，所以说风机的仪能啊，也没有被卡死，这到底是什么东西损坏了呢？风机电容或者是主板，其实都不 是啊，下面我们就一步一步的来检查一下，我们首先来检查一下这个风压开关，我们都知道啊，当风机没有工作的时候，风压开关这两个单子他应该是不倒通的，也就是处于开落状态， 我们现在看一下他的组织是一百三十六欧，这个组织肯定是不正常的啊，因为只有当风机运转以后，放下开关，这两个单子才有可能导通，但是他是导动啊，也不存在组织。 我们调换表笔再测量一次啊，仍然是一百三十多欧，经过简单的测量啊，这个风扇开关肯定是有问题的，所以我们根本就不用去考虑什么风机，什么电容，什么主板的问题， 直接把这个风压开关代换一下试试看啊，看一下代换以后风机能不能够正常启动工作，暂时把新的风压开关装在了外面啊，旧的风压开关还没有拆下来，只是把他的 插件已经接上去了。我们再来测一下这两个单子的组织啊，现在是一千多欧，对吧？比刚才的组织大多了，我们再调换表笔再测量一次啊，看一下是多少，仍然是一千多欧，那么这个分开开关的组织啊，就已经正常了，因为现在风机没有工作，对吧？ 重新打开电源啊，再次打开热水龙头试一下啊，看一下现在这个热水器到底是一个什么情况。更换新的风扇开关以后，现在热水器的风机开始启动了，热水器也开始点火， 比如说事实信于雄辩，因为电器产品在不停的更新换代，那么他所采用的电路控制技术也在不停的改进，所以我们维修人员也需要不断的来学习新的技术知识啊，只有这样才能够跟上电器发展的需求。

朋友们大家好，我们一起来学习一下啊，暖气热水器内部的一个风雅开关，我们来看啊，这个 l 啊，他是啊吸气端的啊，一个接口啊，这个 h 是吹气端的啊，一个接口啊，我们来看一下啊，这里有个加号啊，这里有个井号， 调节内部的一个限流，能改变啊，吸气端的压力啊，还有吹气端的压力啊，是他在不同的压力，是微动开关啊，闭合啊，或者是断开，我们一般燃气热水器我们一般啊接啊，这个 l 的一端啊， l 的一端，那么初始状态啊，他是 断开的，就是我们启动啊，暖气热水器以后啊，内部的风机启动啊，在一定的啊负压的情况下，那么他就是闭合，闭合之后才能打开内部的燃气的电磁阀啊，才能够正常的工作。如果内部的啊风机 出现问题，或者风机转速变慢造成的负压区压力不足，那么这个开关他就会断开，无法啊启动啊，这个燃气热水器啊，来加热。好，关注我，每天分享更多定格知识。

所有壁挂炉爆风压故障的朋友们，请关注这个视频，只需一百元，教你解决这个问题！果然打的时候打不开了，第一步，打开壁挂炉， 第二步，找到顶上面风机旁边有一个风压开关。第二步，找个短接线，短接一下，如果正常点火证明风压开关有问题，直接更换就可以， 更换新的风压开关，故障解决结束，收工！

自己更换风压开关吗？更换过程中有哪些注意事项呢？风压开关的拆卸过程，首先把热水器的气源、电源、水源通通关闭， 然后找到风机旁边的风压开关。首先拔掉风压开关上的两个接线端子， 拔这个接线端子时，一定要按住这个凸起的小机关，否则不容易拔出。然后卸掉固定风压开关的两个螺丝，取出风压开关，把带有弹簧的胶管拔掉。风压开关的安装过程及注意事项， 我们拿了一个全新的风压开关，这时我们发现风压开关接胶管的位置有两个， 一个 l 端，一个 h 端。如果热水器的风机在热水机的上边，我们接 l 端，如果风机在热水机的下边，我们接 h 端。 这款热水器风机在水箱的上边，我们接 l 端。我们首先把弹簧与胶管并齐， 然后我们插入 l 端，用力尽量往里插，插起底部拾起，不能轻松拔出。下一步我们接上电源， 这两根蓝色的电源线不分正负极，我们首先插上公共端， 如果是万和的，我们插中间这个铜片，如果是其他品牌的，我们插最里边这个铜片。胶管和电源插好之后直接固定好，就可以正常使用了。

大家好，家里热水器打不着火，根据故障码知道原来是风压开关故障，这应该是强排热水器比较常见的问题，不管热水器是烧液化气还是天然气，只要是这种上面带排气管的，应该都有这种风压开关 这种常见故障。每个品牌都有自己的故障码，像我这种就是用 led 灯闪烁次数来告警，而带显示屏的会直接显示故障码。现在看一下我这个万和热水器的故障灯是怎么告警的，间隔两秒左右连续闪烁三次，然后一直重复着。 我们看一下外壳里面这个故障码，说明三次是风压开关开路，意思是排气风扇已经启动了，但是风压开关没有传回信号，这个就是排气风扇。左边这个是电机，上面 有个启动电容，当风扇启动以后，通过这根气管把气压输送到风压开关，这根管子尾部这一坨就是风压开关。其实这个信号就是用上面的微动开关闭合断开来告诉控制板的， 这两根线从控制板出来，分别插在微动开关两个接头上面。一般如果是风压开关故障，主要有两种可能，一是风压开关老化， 这种可以用我后面的方法应急用着，然后买一个风压开关，某宝很多十几块钱。二是排气风扇气压不够，如果电机没问题，可以更换一个启动电容试试。 现在我们用万用表通断档，测试下这个微动开关是长臂还是常开，如果万用表蜂鸣器响了就是长臂，当然要先排除微动开关是正常的。这个用万用表测下就知道， 因为新的风压开关还没发货，先做一个模拟开关应急，用几天，随便用一个开关都可以，五金店临时买一个也不贵。然后从开关接两根线出来，接到控制板出来的那两根线上面就可以。 已经接好了，这个不分正负极，随便接哪个，我们来试试。打开进水阀点火，因为这个风压开关是常闭的，我们先把开关也打到联通状态，打开进水阀，等排气风扇转动起来，这个听声音就可以，起来后马上把开关断开， 断开开关就是给控制板一个排气风扇正常启动的信号，如果排气风扇故障就不这样做了，存在煤气重度的风险，因为风压开关就是检测排气风扇是否工作正常，不正常就不让点火，避免煤 气重。等了几天，新买的风压开关终于拿到了，现在开始更换， 把气管接到新的风压开关的 l 孔上面，万用表测下不点火的情况下是不是长臂蜂鸣器响，就是闭合状态。点火以后万用表不响了，就是风压开关断开了，说明这个风压开关是正常的， 终极启动后万用表就不响了。我没有开煤气，但是已经听到正常点火的声音了。 关水之后风机就开始慢慢停下来了，只要转动慢了，气压降下来，蜂鸣器就会重新开始响。现在把新的风压开关换上去， 把之前做的模拟开关拔掉，把两根线插在新的风压开关上面就可以了， 测试下点火没问题就可以收工了。 接下来我把旧的风压开关拆开，看一下结构，有兴趣的可以看下，当里面气压达到一定之后，中间位置的硅胶垫鼓起，然后就会触发这个微动开关了。 今天的视频就分享到这里，点赞关注下，谢谢大家。

这个是安装的视频，安装的话呢，要先把这两个帽子取出来，两个都要取， 这样平放下去，对准这个螺丝孔， 这两个螺丝拧紧就可以了，拧紧然后把这个线插回去，这个线对准里面这个银白色的插片，好， 这个管子对准这个 l 上面这个端子，用力把它往里面挤，挤进去，这样就可以了，这样开关就算装好了，把线理一下就 ok 了。

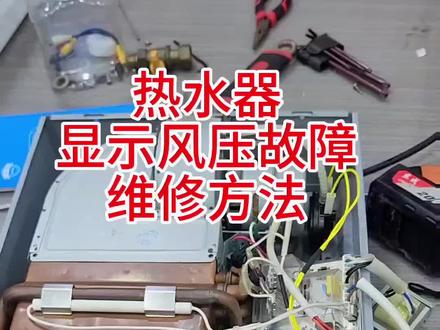

今天我们讲一下热水器不工作显示风压故障的维修方法。首先我们要了解热水器为什么会显示风压故障代码呢？当我们打开热水龙头的时候， 有水流传感器传出一个水流的信号给主控板，一旦主控板检测到热水器有水流流过的时候，他就会输出二百二十伏电压给风机供电，这个时候风机有了供电，他就开始运转，通过液能的运转，他的蜗牛口壁布就会产生一个负压， 这个呼压通过导管就会使风压开关倒通，这个时候风压开关就通过这两个黄色线传入一个倒通的信号给主控板， 如果主控板没有检测到这两个黄色线为倒通的状态，那么主控板就会显示风压故障代码。显示风压故障之后，首先我们查看他的风机有没有运转，如果风机没有运转，我们找到主控板给风机的供电 插头。黑色线是公共线，红色线和橙色线是封修的高低档位。把万用表调到交流档位，重新打开热水器的出水龙头、车子黑色线和其余任意一根线，观察万用表是否有二百二十伏供电。如果没有供电，那么主控板损坏。 如果有二百二十伏的供电，我们用手来摆动风机的液能，如果此时风机不运转，那么风机损坏。如果此时风机运转正常，那么我们只需要更换这个异味阀的风机启动电容就可以了。 如果风机运转之后依然显示风压故障代码呢？我们可以把他的烟管拔掉，看是否恢复正常，如果恢复正常，那么是烟管堵塞，如果排烟管拉开之后还是显示风压故障代码呢？那么我们就要检查他的吸风导管方向是否正确，他的吸口处一定要朝着蜗牛口 壁布，如果方向不对，那么我们就要把它的方向调整正确。当然我们还要查看它的吸风口处是否有堵塞，如果有堵塞，我们可以把这个导管拆下来把它疏通就可以了。如果都没有问题，我们再打开热水龙头的时候，等它风机运转了之后， 我们可以把风钥开关这两根线进行短接，如果短接之后依然不点火，那么是主控板损坏，如果短接之后运转正常，那么就是风钥开关损坏， 我们把这个风药开关更换了就可以了。只要风机晕染之后，我们短接风药开关这两根线热水器燃烧正常，那么我们能够百分之百的确定这个热水器要么是风药开关损坏，或者吸风口有堵塞，又或者电机的速度运转过慢，只需要检测这几个配件就可以了。
