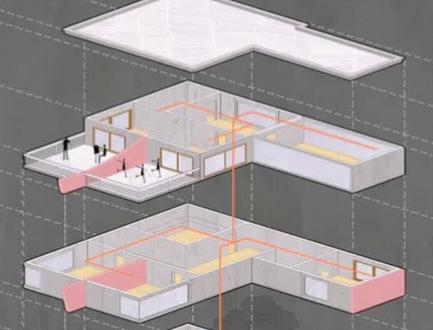

今天教大家制作爆炸分析图,本期视频时长较长,请放心学习。爆炸分析图是客社竞赛课程中表达设计语言的图纸。首先给建筑模型分好组, 打开相机的平行投影,然后确定一个不错的视角,分别导出线稿,单色稿,阴影稿, 把三个杠一起挡路, 打开描边,增加对比, 然后利用形状工具制作地面, 避免调整适合的形状。 然后开始利用填充颜色工具增加颜色, 用钢笔工具添加一下细节 分析图往往是不断思考不断修正的图纸。 添加材质, 选择材质可以看他的表现力是不是舒服或者冲击力强。 添加合适画风的树木素材,想要素材的可以私信我。 添加人物素材也是相同的道理。 添加一些线条分析元素, 嗯。


女朋友嫌你做图太慢,让你一秒拆开这种模型,你该怎么办?好,接下来呢,我教你制作一下,解决你的燃兵之急。首先呢我们把这个模型全部选中一下,然后呢再次单击一下这个爆炸师图,单击好后呢,我们需要结果点和这个线吗?我们点否,然后呢模型的副本啊,就要点否, 然后再往下呢?这里边大家注意一下啊,这个轴向系数呢,这个 z 轴是上下报的,然后 s y 呢是左右报,根据你的情况去选择。那我这个呢就直接怎么样 z 轴报啊,我们把图纸呢调成五,每个模型不一样,大家注意一下啊, 然后再往下点好,那模型呢,瞬间就会爆炸完成,如果需要插件的话呢,后台留言即可。

这样的爆炸图怎么用路基软件做出来?认真看好了,两分钟掌握这个小技巧。要做爆炸图,首先我们需要新建一个工程图文件,然后按快捷键 ctrl 加 m, 回到建模环境中,点击上面的装配,在这里找到爆炸图的选项, 点击里面的新建爆炸,确认名称后再次点击爆炸图,找到里面的编辑爆炸命令,就可以开始制作爆炸图了。 选择需要移动位置的零件,然后点击移动对象,把零件挪到合适的位置上,重复以上操作,直到拆分成,每个零件都能很好的展现出来,这样就可以了。 如果模型之间的连接关系不容易直接理解的话,还可以使用追踪线这个命令选 则起始位置,确定方向,然后选择好终点位置,确定好方向就可以了。如果出现的线不太符合我们的需求,除了折线,这里有箭头可以调整位置,还能通过下方这里路径的被选解,更改样式。全部操作都完成后,就回到制图模块中, 可以从应用模块中点击制图进入,也可以直接按快捷键 ctrl 加 shift 加 d 进入。投影爆炸图的话,需要点击基本视图,先在部件这里找到新建的这个 dwg 文件, 接着在模型视图这里找到刚刚创建爆炸图的模型视图,就可以投影出来了,视角不对也可以点击定向视图工具来调整,完成后左键点击一下就行。做好的爆炸图 还能插入零件明细表,在上方的表这里点击零件明细表就行。这个表格是 ug 软件自带的,样式是比较简陋单调的,有能力的可以自己定制一下, 然后像这些零件他们都是有自己的序号的,要在图中展示出来的话,可以右键爆炸图的视图边框,点击这个自动符号标注就可以了。那出来的这些序号有些的位置可能会比较乱,那我们只需要用鼠标左键按住它,并且拖动到其他序号上, 重合之后再拉开,可以看到出现了一条虚线,这样就对齐了,而且还设置了联动。有的序号箭头的指向可能不是很明确,那我们只需要双击这个箭头线,然后把它挪到你想要的位置就可以了。都调整好后,爆炸图就完成了。 我是无私教育莎莎老师,想要学习更多入基工程图知识以及获取入基工程图模板的朋友记得留言六六六哦!

爆炸图怎么做?今天我们以树林建筑事务所的作品石云山房为参考,从零开始做一个这样的爆炸图。爆炸图的关键不在于画图,不是说这张图用幅度上怎么画出来的,这都不重要,重要的是建模。有了合理的模型,爆炸图自然就有了。 所以做爆炸图其实就是去建模。比方说我们已经有了简单的平面布置,我们先来做柱子,很简单,画矩形,挤出挤得最重要的成组。 斜的柱子怎么办?画旋转,举行直线,修改轮廓,删掉多余的部分,挤出成组。现在柱子是一个组,斜撑是一个组,两个加到一起再成组。任何一个独立的构建都要成组。继续沿着底面轮廓画出矩形,偏移 一删掉中间的面,挤出成组。依照柱子的位置画出衡量的洁面,挤出成组。将衡量复制阵列,再复制阵列,所有的衡量和圈量一起成组, 向上移动到二层的位置。大家注意,这个模型已经非常简化了,不过我们现在讲的这个案例,我依然没有办法非常具体,到点哪里,按了什么都讲到。然而这也并不重要,大家真正需要理解的是,你将来要做分析图,模型至少要做到什么程度? 来继续,我会继续画出墙面的轮廓,我会做出鞋的屋顶,我会使用模型交错,用屋顶去切割墙面,再用基底的外轮廓举行切割屋顶。我会用一些插件深化屋顶的结构,至少要做出传条 屋面板和屋面结构。记得每个部分都要成组。我们需要做出最重要的家具,这些家具是设计元素的一部分也要成组, 我们需要做出最主要的窗户,简单的结构就可以了,窗框是一个组,玻璃是一个组,加在一起是一个组成组成组成组。 你发现了吗?最重要的是每个构件要独立成组,若干个构建形成的组团要独立成组,互不干扰。最后附上材质就可以出图了。我们设置相机 平行投影,然后你就可以很方便的把每个组团移动就好了。屋顶结构整体向上移动,他们之间相互再错开一点,室内的部分也一样,你可以把朝向镜头的立面内容复制一份 移动出来,你要注意的是一定要横平竖直在正交方向上去移动,不要斜着乱移动位置。好了,调整好合理的角度导图就行了。注意导出图片格式是 png, 选项中图片大小要调大,四千左右可以的,透明背景要勾选。接下来进入 follows。 我们可以先根据实际情况调整一下饱和度之类的,然后新建图层,使用画笔, 画笔设置中笔头间距调大,这样就是点画线了,注意画笔的粗细要细,然后画出隐身线, 最后插入一些人物素材,我们要让人物素材是主题色的,加白色的描边,这样好看,再用主题色添加地面的背景以及植物等等都可以,你可以 自由的发挥,这样的爆炸图就做好了。所以建模是基础,是重中之重。成组是建模的基础,是重中之重。非一名软件竞赛暑假班正在报名当中,系统学习软件竞赛作品集,更多案例,一起来非一名嗨起来吧,拜拜!
