美的v12扫地机器人电池怎么更换

美的扫拖机器人 v 十二我们继续拆解风机，从这个口吸风，垃圾就从这个口到达深盒里。 风道之间设计有过滤棉可以更换，滚刷就插在这里面，通过电机带动旋转清扫拖布目前看是通过弹簧机构给出一定的压力。六边形直转磁吸固定， 边刷是分左右的，因为他们都是向内旋转。暮色造型上考虑的风阻 拿下缓冲防撞支架，它是通过中间的板黄 和光电开关支架实现支撑。这两个模组就是避让模组，中间一个激光发射器，发射线，激光下方有两个摄像头，用来识别物体被激光照射后形成的三 d 轮廓，从而实现结构光避让。黑色透光的镜片 通过一圈卡扣与防撞板固定。 pc 材料拿下后盖上面固定着外向轮， 锂离子电池五千两百毫安时，四周一圈六个红外下视传感器用来台阶检测。两个主动轮配置了风涡轮胎优化运动减震。 这里边布局非常紧凑，一个非常大的核心主板连接控制八个电机，包括两个主动轮电机， 两个边刷电机、两个拖地电机，一个可以活动的中置滚刷电机。和这底下的一个风机相当复杂，且涂有三防漆，防水防潮防尘，走线也是相当复杂。 旁边一个联网控制版，内置欧智通的双屏 wifi 蓝牙模块实现联网。还有一颗瑞新威的 rk 三三零八芯片，拥有四盒 cpu， 可以提升算法解析效率。边刷点击模块化设计，套有硅胶减震支架 后封道组件前接成盒，后连基站，实现吸尘硅胶密封。 这个下面就是风机风道，也是模块化设计，中间这两个应该是红外接收器， 透过镜片接收来自充电桩的信号，实现回充。侧面也有接收器扩大接收范围。这个位置还有一个延强传感器，作用是让扫地机始终与墙面保持安全距离，大概是浅光镜原理， 上盖通过 u 型脚链和压板固定 保护盖，下面就是激光雷达，建图导航就是靠它实现的，它也是目前主流的导航方案。 这有弹簧用来支撑保护盖，因为这下面有按键，一旦保护盖受到撞击或按压，按键反馈，就会启动脱困程序，这就是完整的激光雷达模组， 内部就长这个样子。这个小的是激光发射器，这个大的是激光接收器，他的工作原理是探头高速旋转且不断发射激光，激光触及障碍物会反射回来，被接收器接收， 这样就可以通过三角测距或时间来计算出与障碍物之间的距离，进而绘制二例场景。地图 里边就是这样的，貌似是什么光学器件，通过电机带动皮带旋转轴承支撑 行，再看看基站底座，可以拆卸按压卡扣连接 后盖固定还是挺复杂的，螺丝非常的多，真的有点复杂。 首先这个是抽清水的泵，一分为二浇在拖布上，拖布旋转摩擦，实现搓衣板式的自清洁。旁边是吸污水的电机，通过负压将搓衣板上的污水顺着白色这个管道吸到污水箱。 一个尼德科的十二伏直流鼓风机，对应风道里藏有电热丝，电热丝通电会发热，风机一吹实现热气流循环，进而实现烘干，相当于这块就浓缩了一个吹风机，这块是个巨大的风机， 负责把尘和的垃圾吸掉。集成袋大概逻辑也是负压吸尘风机连同储物仓从最末端发力，负压使灰尘从这个口进来，经过管道 到达集成袋。是一个单通道设计，相当于又浓缩了个吸尘器。这底下有两组红外发热管，对应扫地机的接收管，直线回充，弹片式充电触点， 上盖固定，全是卡扣，不是一般的难撬。里边有块按键板，两个触摸按键弹簧，两个 led 荧光板，蜂鸣器， wifi 连模块。 拆这个前壳也是费老劲了，上下左右中全有螺丝固定，真是不好整。这里边有块 mco 主板， 协同控制各个电机，真是挺复杂的，也很舍得用料大的结构，逻辑是一层两层三层四层五 层，层层固定，前后还各有一个大壳，就是这样。总的来说，这个基站真是个老六，集成了充电器、吸尘器、搓衣板、抽水泵、吹风机，家用电器，知己大成者，设计难度完全不亚于扫地机，真材实料， ok！ 以上就是这期美丽 v 十二全能扫描机器人的车衣讲解了，真是长见识，下一期我们再单独讲讲扫地机和基站外壳磨具的设计，感谢大家观看，下期不见不散！

哈喽，大家好，今天我们来修一个这个扫地机器人啊，他现在这个问题是啥呢？就是我们开机没有任何反应，然后我们如果把它放到这个充电器上面，他就会一直提示这个请打开电源开关，也就是这个电池是坏的，充不进去电，我现在来放到这边试一下， 无法充电，请打开电源开关后充电，他就是一直这样啊，我们只要一放上充电器，他就提示你无法充电。打开电源开关要实际的话看一下，实际我们这个电源开关是已经打开了，像这种情况呢，就是这个电池坏掉了，我今天就把这个电池给他拆出来了， 我以前在这个售后做的时候其实经常修这个东西，只是现在出来自己做以后的话很少接到这种蛋，因为这种一般都是买这个眼保护的，所以说都很少在外面有修的。但这种我们以前在售后的时候基本上都是直接换电池啊， 但是从来没有对这个电芯更换试过。今天晚上我打算把这个电芯拆出来，我单独换电芯试一下，然后看一下这个电池保护法有没有带锁，如果没带锁的话，自己 可以单独换电芯就可以，这样的话成本会相对会少一点。开始打开后呢，这个电池我们就取出来了啊，一个绿色的，这里面用的是这种四节这个幺八六五零的电池啊，他这个是四节串联的，就是标准电压十四点四伏，然后我们现在用这个万用表测一下这个电池电压 七点几伏，看这个电池明显已经坏掉了，他这个他这上面的电压四节，用四节串联的话，最低都是十四点四伏，他的充电线的电压是十六点八伏啊，这种就是四节串联的，因为一节是四点二伏嘛，然后他这种现在只有七点几伏了，因为这个电芯肯定是要么就是有两节坏掉了，或者说是全部坏掉了，然后他电池损耗了，电压过低， 我们今晚上就把这个拆开，拆开看一下能不能换电芯啊？ 这样外壳打开了，我们就看到这个电池了，这电池上面写的 l g g m b m 二六幺八六五，这个 也不知道是什么意思啊？不知道是不是 lg 的这个电池，然后我们现在把它拆开，它这里面还有一个这个温度探头。好，这样呢，我们就把这个保护板取下来了，现在把这个保护板我们打磨一下， 这个饱腹板我们一定要把它磨平啊，磨平以后我们再来做这个电池，因为我之前也没有换过电芯啊，都是直接换成品的，然后我今天晚上就先换电芯试一下，所以说呢，我也就 先弄几节这个旧的电池，我们先装上去，看换行不行啊？我说用新电池的话，我们换上去，不行的话，那我电池就又有点焊的样子了。然后我们现在就是来测一下，测下这个拆下来这个电池的电压， 这个电池我们内组和电压都测不到， 换一件换一件事情， 这个有四十多毫升，然后三点八五伏，也是他这个这坏了一节，然后另外一节呢是好的，看一下这个 这边这一节也是，这一节也是没有电压了，然后内组七十多毫，我看下这边呢， 这节也是测不到电压，因为这个电池确实已经坏掉了，然后我们用我们这个电池，我们换了这个旧电池啊，我看一下他这个二十二毫三点九伏这个电压，这个是我的拆机电池啊，我们现在只是说把它坐上去，然后看一下能不能用，能用的话我们再换新的。 像这个电池的话，如果你不知道怎么装，你就把它放回原位啊，你是怎么拆的你就怎么装，然后像我这个的话，我现在 按他的顺序版，然后我也用他原来的这个，这些东西啊，我们只是暂时的先给他主动来看一下行不行。 这个电池呢，我现在就焊接好了啊，已经把它拼装起来了啊，现在我们量一下它这个电压，我们量一下它这个输出电压 十五点九六，也就是现在有十六伏的电压，现在有电压的话就正常了，我现在把这个外壳给它包起来，然后我们先试一下机，可以的话我们就给它组装成。好的啊， 好，我们现在就先给他缠点透明胶，简单的固定一下，然后我们先把这个电池装上去试一下。 好，现在就可以充电了啊，你看我们把它拿开返回充电，然后我们再放上去开始充电，现在就提示开始充电，然后这个灯的话安装成盒就没有变成红色的灯了，也是现在就可以请安装成盒，已经可以正常充电了。 这样的话我们这个单独更换电信啊，就算是修复成功了，因为以前呢确实也没有单独更换过这种电信的，但是直接换成品啊，今天晚上我就是想试一下到底行不行？他有没有保护板，然后现在证明这个是可以单独换电信的。他没有保护板，但是在操作这个电池焊接的时候，我们一定要注意避免短路。呃，这个电池呢？我们等会就给他换成一个全新的，然后这个机器就算修复了。

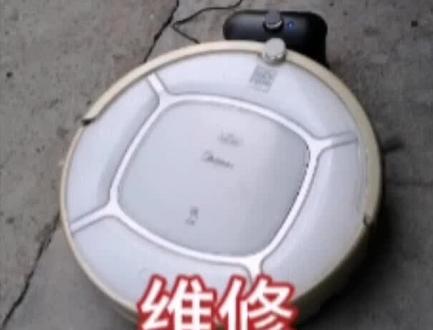

今天我们来修一个智能吸尘器啊，美的的，也就是我们平常说的这个扫地机器人，这是一个粉丝拿过来的，开机怀疑电池坏了。 好，我们先把主机拉一边，电池我已经打开了，电池就是这样的，经过我测量这三节已经坏了。这三节， 这是一个过流的保险，在网上买了三件 这样的，这三节我们现在把它换上，我们现在把这三节放进去这样排列一下 啊，就这样，然后把它焊起来就好了。啊，现在电池就焊起来了，焊出来是这样的， 这是一个过流片，是保护的，如果电流高了他就会熔断啊，我们量一下来这个电压看怎么样？这个总正总负 十五点五四，可以啊，好，我们现在把它这个线给他焊一下，这个是温度探头，这是正负极。 电池已经装机装进去了，把盖盖盖上， 请稍等，请充电， 开始充电。
