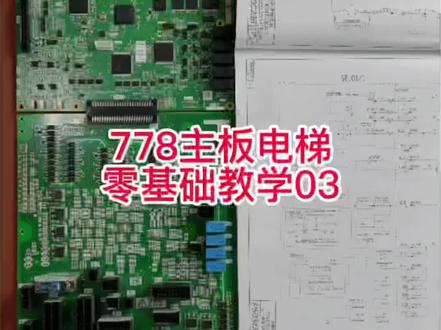

前两期视频讲的大家反应还不错,今天呢做第三个视频, 讲一下这个七七八主板的二一版,这些信号如何去测量对照的讲一下图纸,这个图纸呢就简单的讲一下有代表性的安全和门锁。 嗯,首先说一下我的做法,这个安全回炉呢,在图纸上可以看到,但是七十九的宫殿一直到七十八结束了, 然后后面紧跟着七十八过来,之后呢是这个二十九, 二十九呢就是所有安全回路的信号,安全点亮以后呢,他这个点压过来给到了这个 gs 的教门,然后这一块呢这是旁路,前门和后门的,这个不用管他。 然后过来到了清文,首先讲一下如何对照图纸去看这个阿姨版的信号,之前在其他的视频也有讲过关于这些 代号和这些针灸的定位,在这个图纸上, 之前视频都讲过比较详细的,大家可以翻过去看一下。这个呢我就说一下碰到 安全回炉不通的时候,我在现场的一个做法,首先呢去量通断的话,这个很不合理的,因为他有很多外部回炉的干扰,这个时候呢直接就是带电去量他的电压,这个是最靠谱的。 先把这个万用表打到直流电压档,因为这个安逸版的信号全部都是直流电,就打到直流,他有两个电压,七十九和四二零, 七十九呢是一百二十五伏,这个四二零呢是四十八伏,实际的电路中电压都是偏高的。 首先安全回路不通呢,我喜欢从最底下往上面去量,就是他的末端, 比方这个阿迪 c 的零五,我就找到阿迪 c, 阿迪 c 的五号角,然后这个五号角对哪里量呢?对这个接地的桩头,这样量一下没有电压,那就往上捋,然后一直找上来,找到哪一个不通,然后就大概 知道是哪里的问题了,不通呢?首先第一个要做的是量一下他有没有接地, 就是把电停掉,然后量这个桩头,比如说这个叫箱子的液压很正气, 量一下他有没有接地。首先呢这个是按地地的一和按地地的三,第一比三找到按地地,找到地面一和三,就这样 对地量一下,这个时候呢打到电阻档或者说分明档,然后对地量一下有没有接地,没有接地的情况下,好,这个时候就可以把它转接了, 短接起来,如果恢复正常了,那就去处理这个开关就可以了。如果他有接地的时候,这个时候就不能短接了,要把这个线从这个接口上把它剪掉,然后看一下哪里的问题,需不需要更换备用线, 等处理好之后就可以了。再说一下这个门锁,这个门锁呢,刚才也说了一下, 他是通过二十九的信号过来的电压,这个 gs 是轿门锁,这个机次呢是轿门的信号,这一块可以忽略,他是旁路用的,不用管他,一直到这里。这个七十八 a 和这个幺二二,这是 可以看到一个短接线的,就是 prph 的三和五,找一下 rph, rph b 三和 a 五, a 五 b 三这两个之间它是有一段跨界线的,就是从教门所引到听门 叫门呢,因为出问题的概率比较大。再说现在凌云山的电梯呢,一般是比较好修的,他因为旁路嘛,可以直接打到旁路开着去进行检修。 唯一出现概率必须要短接呢,就是听叫门同时不同,这个时候呢只需要打到叫门旁路,然后呢听门呢,把这个幺二二和幺二零给他短接起来。在短接之前呢,首先还是打到那个凤鸣档对地量一下有没有接地, 这个时候有接近了,还是把它剪掉短接起来,这样开着电梯去处理就好了。 这个大概是这样,感觉没有讲什么东西,其实如果能看懂这些就是一名初级的维修工了。好了,有什么问题接着提吧。

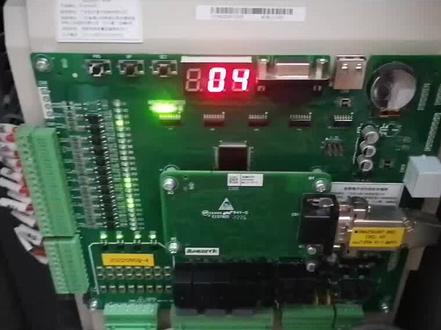

今天就说一下那个莫耐克系统电梯,一走梯就报那些一零二零三零四幺零的故障,有些人就会插这个变频器到 好的一台电梯系一下,看是不是变频器坏。其实不用这么麻烦的,我们主要把这个变频器输出线拆了,然后用服务器按到 f 零杠零一把一改成零确认,然后把 f 零杠零零一改成二,然后确认, 然后呢就可以啊,这个线一定要拆掉啊,输出 u v w 这根线要拆掉啊, 然后我们再按这个运行键试一下变频器有没坏,就不用换变频器到其他的电梯去试了, 如果异议情报故障的话,就换变频器吧,或者拿去修了,希望这个视频能帮到各位同行。 停的话焊一下红色键,他就会停了,就这么简单。
