开机进画面那个修好之后呢,我们来修充电啊,首先先看一下故障,插上充电器啊,看这里啊,这灯根本就没亮啊,也就说没有任何的充电反应啊,也就说也没有连接啊,也没有连接,没有任何的充电反应,那接下来呢,我们按照这个 图纸来看一下,好,下面呢我们要搞清楚这部机器的充电路径,首先从尾插这个地方开始充电的,五伏啊,从尾插送到了 升到这个地方啊,这个地方呢对应的就是这个芯片叫优二九零幺,这个芯片是什么呢?我们来看一下 ovp, 那就是一个过压保护的一个管子啊,经过这过压保护管呢,这个电压就变成了这个这个名字啊,然后呢由这里 进到了我们的充电 c 啊,恰巧 ac 就是充电 c, 那接下来呢,我们把它画出来,好吧,好,这个呢就是我们画的充电镀晶好,从尾 叉送进来,有一个五伏,这个五伏呢有一个测试点啊,我们可以在这个测试点这里测看五伏有没进来,如果说五伏没进来,那就是尾插有问题啊,然后呢到了这个地方之后呢,还会经过一个过压保护管,那过压保护管的后端呢,有一个电阻,我们可以在这个电阻上测量这个五伏, 如果说能够测量的到五伏就说明电过来了,如果说没有测量的到五伏,那这个过压保护管就出了问题,这个过过压保护管呢是可以短接的啊,好,这个五伏啊,经过过压保护管出来以后呢,他就送到了充电 ic, 这个充电 ic 啊,他有一个电容叫偏卖地, 如果说测不到这个五伏,这个充电器就坏了,我们通过这啊一二三步就可以判断啊,这个呃,到底是哪个环节出了问题啊?那接下来我们来实际测量,现在我们扣尾插啊,插上充电器,在这个测试点啊,这个 tp 三零零二这个测试点,测一下五伏有没有啊?五点四伏,也就说明这一段是没有问。 那接下来我们翻过来,在在这个电阻这里测啊,在电阻这里,电阻在这边,不用翻过来啊,我们来测一下这个五伏有没有好,大家看一下啊,这个五伏没有, 这个五伏没有啊,完全没有。那就说明一个问题,这个过压保护管在这里出了问题,那这个过压保护管呢?我们是可以短接的啊,那接下来我们来看一下这个充电的五伏啊,从尾插进来之后呢,到了这个过压保护管,呃,经过这个过压保护管呢,就会产生这个五伏,现在呢是我们在这个地方,这个电阻这里啊没有测到五伏, 这个是没有测,测不到的,那就说明这个过压保护管啊有问题。这个过过压保护管我们来看一下他的引脚定义啊。呃,这个过压保护管呢,他的开启信号是接地的,也就说是常开的一个,也就 只需要我们五伏进来,他就自然会产生这个后面的这个五伏,那实际测量是测量不到的,那像这种情况下就可以说明这个管子坏了,这管子坏了是可以拆掉短接的啊,不用说一定要更换,有没有这种说法?短接就可以了,那接下来我们短接,短接了之后呢?后面这个五伏肯定就有了。
粉丝5.7万获赞15.1万

这是一个同行,同行拿了一个荣耀二十的一个手机充电,插上去试一下,看一下,插上直接开机,他是充电电流, 这个荣耀二十这这款充充电的问题特别多, 直接这个地方不显示充电啊。这充电器插的有这个,有这个充电的安卓,安卓特别低,零点一三没反应。这种情况一般都是主板上的事啊。 关机拆开看一下,这些同行已经拆过了。哇塞,小的够厉害了, 屏蔽罩都没了啊。还有两个有线还能修的比较厉害, 这新会员。

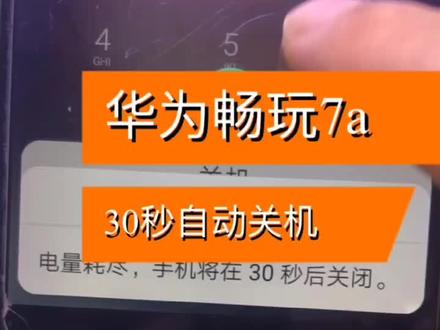

不充电开机之后下面有一串提示,我们仔细看一下啊,进界面的时候 好手机耗电啊,就是三十秒之后关机,这个时候呢就马上进入到关机界面了啊,就直接关机了。那接下来像这种问题怎么去查啊?刚刚我们看到画面提醒的是电池电量耗尽,三十秒自动关机,是吧?这种情况呢,就是电池电量出了问题, 呃,因为电池电压我们测过三点九伏,这个电量肯定不会低啊。那接下来呢,我们在电池座周围找一下他的数据检测线路,分别有电池电量检测线路,还有电池 id 和温度检测这两条线路啊,这个出现这个问题不会是那一种提醒,这种提醒这种情况要么就是,呃,这个电量检测和电池电压检测 啊,有些是电池电压检测,有些是电池电量检测,这这一款机器没有电池电压检测,那只有电池电量检测。我们就重点查这个线路, 查了之后呢,看一下啊,通到这里啊,通过两个电阻啊,送到这里,送到这里啊,我们来看一下这个芯片,它工作的原理就是通过这个芯片进行采集电电池电量啊,通过 ic 送到 cpu, 然后反向有 cpu, 那通过这条线已经控制, 那在这里呢,这条控制线路是低电瓶有效通过的,有一个上拉电阻,呃,当这一条线路被拉低的时候,就会提醒我们,刚刚才提就是提示的那那一种现象啊,就是电池电量耗尽,呃,我们现在呢可以测量一下,就是开机之后 测量这上下电阻两端,这端是一点八伏是常在的这端呢正常情况下也是一点八伏,如果位拉低的话,就会变成我们刚刚所说的这种电池电量耗尽三十秒关机的这种故障啊,接下来我们来实际测量。好,现在开机之后我们来测一下啊,这个上下电阻两端的电压 啊,这段是一点八好,大家看一下啊,这一端是零幅啊,这段一点八,这段是零幅啊,那这段零幅。然后我们再来看一下啊, 这条线路啊,他的定义是低电瓶有效,如果说你这条线路被拉低的话,他就会显示异常, 遇到之后呢,我们很惊奇的发现啊,这个芯片已经被腐蚀了啊,那基本上他的问题可能就是在这个地方了,那我们把这个芯片呢啊先拆下来看一下焊盘底角是什么情况 啊?这个这个芯片我们拆下来之后,焊盘很漂亮啊,就是没有腐蚀,但是呢这个下面有个电容被腐蚀了啊,这个电容呢在这个芯片的这个右下角啊,是这个电容,我们来看下原理图上面啊,原理图上面呢,刚好就是电池检测线路 上面的一个电容,这个被腐蚀了,把它抠掉之后呢,我们再来试一下啊,现在呢我们把那个电容抠掉之后啊,我们来看能不能正常的进入到开始界面。 好可以了啊,可以正常进入开机界面,这个时候呢,我们反过来再验证一下,就是我们刚刚说的那个上拉电阻两端的电压,看这个时候会不会都是一样的 啊,一端是一点八啊,另外一端也是一点八,这个上下电阻两端都是一点八,这种情况下啊,那个线路才是正常的。好,进入界面之后,接下来呢,我们再来修他的其他的充电的一些故障。好,那这个视频就到此为止,你学会。
