moldex3d模流分析结果怎么导出

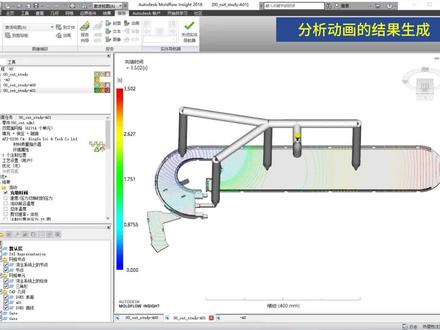

结果出来之后，我们做 ppt 的时候需要报告动画，我们这里讲一下简单常用的报告动画的导出方式，我们可以直接选择报告向导，选中我们要导出的方案，在这里我们可以选择生成多个报告动画， 选择我们要导出的报告动画后，勾选动画选项， 然后点击生成， 我们可以看到我们的报告动画就生成成功了。当然我们可以直接选择右键报告动画， 然后直接点击添加报告动画，这样比较高效，但是的话一次只能导出一个报告动画， 我们也可以在顶框选择将图像拖到文件可以以不同的方式保存，我们一般以 gif 形式保存的为多，根据需要我们可以再把 gif 放置复制到我们需要的 ppt 里面。

补孔啊，自动修复网格啊，以及包括自动导出 ppt 都不好用，都要自己这样子来做啊，都要这这样子自己来做，那这样子就全部都做好了。嗯， 另外一个呢？另外一个你看啊，我们打开我们的这个模流分析这个 ppt， 它这里显示有一个播放，按 shift 加 f 五键，你看啊， shift 加 f 五键， 嗯，这个地方他就播放了，看到没有？ 那这个地方他就播放了动态播放。我们这种呢是没有播放的， 按 shift 加 f 五键，它就扩大了，看到没？满屏，那如何让它动画呢？其实它是要通过我们一个格式的一个转化啊，首先 一般做动画都是做填充嘛，那首先我们要转一个格式，首先还 还是要通过我们部件啊，通过我们的这个报告导出去，那填充时间添加，下一步添加，首先要添加一个 h t m l 文档， 选择它以后，这里有个动画，看到没有？勾选它，把属性设为 g i f 动画， 你先要导出一个 h t m l 文档，导出去以后，然后你再打开 ppt， 然后再导入这个 h t m l 文档带动化的， 那么我们的这个模拟分析就可以按 shift 加二服务键，全屏来动态来显示了啊，你直接打我们这个 ppt， 然后加动画，它是不显示的啊，它是不显示的，那 h t m 那点击生成，所以你把位置也要摆好啊， 嗯，它一个图片，还有一个是什么，那按 shift 加 f 键动画 好，然后你再切换到我们 ppt 啊，再切换我们这个 ppt。

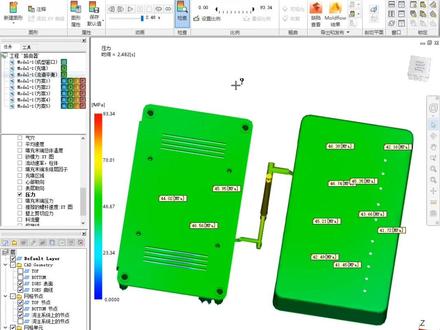

牦牛分析可以验证文磨具设计师设计出来的模具是否合理，今天给大家分享的话是牦牛分析流到平衡， 当前的这个方案是我们模具设计师通过个人的以往的设计经验设计出来一个流道交口，我们先看这个交口是多大的啊？流道流道的话是五，这一节是六的，然后这节的话是快五的。 胶口的话，这边这个是采用的是前顶针进胶啊，胶口的话是一点五， 这边的话是用牛角尖胶啊，然后胶口的话是一点二。通过当前的这个方案来进行分析，它的一个冲填就发现了一个什么问题，流到 不平衡，就是充田的时间并不平衡，大家看一下，呃，当我们充充田到一点七秒的时候，这个产品已经打打饱了，然后这个产品才达到一半啊，达到一半，那这样会导致什么呢？导致我们的这个压力不平衡， 大家看一下他的压力获得的压力呢？这个产品是压力比较小，然后这边这个产品呢，压力已经达到了六十级了啊， 然后压力不平衡导致我们什么呢？有可能这个产品打的时候跑劈疯了，这个还没打饱啊，导致得到的一个变形尺寸会有很大的一个影响啊，所以这里做了一个流道平衡 啊，刘道平衡改了哪些地方呢？通过刘道平衡分分出来的结果是，是的话，这个地方我们应该调到啊， fi 四啊，这这节，然后这这节的话原封不动啊，可以做到六 啊。胶口的话这里是改到了一个一点一点二啊，减小点一点二不变，然后这边呢是把胶口改到了一点八 啊，比如说我们这个胶口改了，改大了要流到不变，这边流到改小了，胶口不变，冲填出来的结果大家看一下， 那结果显示的话是他们之间冲天的这个 结果是非常平衡的，差差不多都是同时充满的。大家看一下，我们可以通过这个检查可以看得到 啊，这边的话是二点二八，然后这边的话是二点三六啊，一般正常来说的话是相差多少啊？呃，零点一秒以内是就比较合理的，那得到的压力会怎么样呢？ 得出来压力的话大家看颜色就知道了，非常非常平衡是吧？得了压力都是在四十五左右，四十五兆左右啊，这样子的话，打出来的这个产品的尺寸啊，变形啊，都是比较合理的啊，今天给大家分享这个，谢谢大家。

摩流分析在模具设计之前就可以对冷却水路的布局进行评估。 idwizer 重得向导，让用户可以轻松添加简单的冷却水路。冷却向导将帮助根据一些最简单的信息自动生成冷却通道。 另外还有更多的设置。爱的歪子能够添加多个冷却体面，并使用剑魔网格，这允许用户手动剑魔冷却回路， 以便对更复杂的设计进行有效建模。 adviser 也允许用户在另一项研究中或从凯的图档文件中揭膜的冷却水路导入中心线自动生存磨人的通道尺寸。 同时，任何代表软管、挡板和气泡器的部分也需要手动转换。在 advisor 中，修改现有冷却通道也非 常简单，我们可以通过简单的拖动线段或输入新坐标来移动通道。附加的视觉指示器可以轻松捕捉到端点或焦点。修改直径也可以通过简单的编辑属性轻松完成 指定冷却进口，并设置好冷却液的类型。初始温度通常比所需模具温度和流速低十到三十度。 通过平铺窗户和锁定视图， modeflow advisor 允许我们对不同的冷却设计进行并排比较。 一个有效的冷却设计可以让行星和行枪产生均匀的热量和最小的模具表面温度变化的差异。评估各种冷却结果可以显示用户潜在的问题， 如不均匀的温度或局部过高，并评估任何对循环时间和桥区的影响。模具中的冷却系统会极大地影响零件的质量、成型周期和桥区等问题。 x 中的工具可以在模具制造之前轻松评估和优化冷却设计。
