美的65模块机p0故障怎么解决

哈喽，大家好，我是你们的空调小表哥，最近呢有很多粉丝都寄了很多快板了，然后我们几乎也快要修完了，就剩两个板子了，这一期呢，就给大家录一期美的批林的故障啊，就是你们现在看到的这一块板子， 粉丝说呢，外机启动一下，内机直接显示 p 零模块保护故障，我们现在呢把它拆出来，看一下能不能把它修好。 嗯，粉丝说是爆批零啊，批零的故障，我们走的程序啊，测量一下一些电压，看正不正常， 我们测个五伏， 三点三伏，一点八， 然后呢测个十五伏，看一下 直流电压负九点五八伏，九点五八伏，直流电压负九点八一伏啊，这个七八幺五啊，三六五七八幺五的， 没有十五伏，现在一个很典型的故障啊，典型在哪里？典型在 他的一个稳压电路啊，出了问题啊，直接报了批零啊，我们现在的检测仪现在也显示了上电啊，现在还没有启动啊，直接报了一个批零模块保护 好的，现在知道了大概的方向。那我们现在就是查一下七八幺五周边的一个稳压电路啊，一个典型的典型案例，这个修了好几块了啊，基本上是 给他给大家看一下啊，精感很经典，通病啊。嗯，七八幺五，这里有个啊，四零四啊， 十八 k 的电阻，给大家看一下啊，这边是十五伏的稳压稳压电路，然后呢，这里有一个幺八零二啊， 这一颗是四零五吧，好像四零四的四零四，我们测一下，已开机，已开机。好的，超凉城这表看一下， 我们测一下这个十八 k 的 美丽的板子，十五伏。没有啊，通病， 现在显示的是差不多有二点 三兆三 k 的啊，不稳定，一直在在跳变啊。然后呢，我们反过来测一下超凉城，反过来测一下他的这个组织 啊，组织很不稳定啊，啥也不说啊，直接焊下来换个新的 好了。我们换好了这一颗十八 k 的电阻啊，看不到这里十八 k 的一个电阻。然后呢，我们在测量这边 光偶的一角啊，这个是七八五的光偶的一角的有一颗 四七幺啊，四百七七十欧的一个店主啊，也是变质了，我们一起给他换了。之后呢现在，呃，我们上个电看一下电压正不正常， 拘留电压零点零零七伏。好了，我们上电看一下他电压现在输出是多少伏啊？ 直流电压十九点六一伏七八幺五啊，十九输入 加十五点零七伏十五输出。好的，正常，没有，没有问题，电压零点零，现在电压正常，那我们就直接上上电开机啊，选择美的。 然后呢，现在是没有进程序啊，通讯正常了， ok 了，没问题。那我们就选择制冷开机啊，继电器洗盒，压缩器启动。 然后呢，我们给他上上负载， 现在是上了一组，上了一组复载啊，新型接法啊，两发热管给他现在的电流是一点多啊，慢慢升啊，升高频， 给他升到两安的时候，我们再上第二组大电压，看看他还跳不跳麒麟。 ok， 现在是整机电流一安啊，这表显示高频慢升频了。 然后呢，我们现在高频的话，我们给它生第二组生炸。 ok， 没问题， 现在电流慢慢升到四安，相当于给他加黑种啊， 好了，现在基本上上上负载，不跳的话基本上这个批铃故障已经解决啊，没问题了。 ok， 修好发走， 如果大家想记版给小哥修啊，可以私聊我。

大家好，这是美的主板这个型号，这故障是 p 零，这是而且是不定时的 p 零，嗯，一般情况下就是说开机是 p 零，然后过 过一小会，这还没等你量呢，没等你量电压呢，他就又好了，又能正常运转了。这个修这个机子费了费了一番周折，这个 p 零， p 零应该就是这个模块 模块保护啊，但是呢，查模块故障啊，查了这个相关电路，你像啊，这个输出，这个自取声压啊，驱动 这些，还有 f 零保护这一片啊，全都没问题。嗯，最后查到这个， 查到了这个向电流检测电路这一这一部分，发现有一个电阻阻值变大了，这个向电流检测电阻，这个是零点零一 o 啊，用模块接地，这个检测的电压，从这从这个地方起， 然后这个电阻的作用就是把这个电压送到模块模块的第二十三角，这个向电流检测的这个引角， 这个银角的正常电压应该是在零点五伏以下，就是他这这特别低的电压。呃，等到这个，呃，如果这个项电流这个电流 变大的时候，这个电压提高，高于零点五的时候啊，这个模块应该就保护啊，那么咱们现在量一把这个电压，现在这个电阻还没有换， 嗯，你看现在还没有运转，他这个电压就是零点五零点五伏多， 现在开机试一下。 嗯，现在是他这还不断变化， 现在报的就是模块保护，这个温度传感保这个故障啊，因为是没接，我现在没接这个传感器， 这个电阻我们现在先量一下，看看是多少啊？这个应该是正常，他这个是两百欧，他这个电阻的阻值现在是二十二 k 二 啊，这不断变化的，这个应该是两百欧变变大了不少，下面咱们把它给换掉，再试一下， 这个电阻已经拆下来了，我们量一下现在它的阻值是多大？ 二点几 k， 变大了十多倍，现在电阻已经换好，我们现在量一下啊，这个 现在先通电，先不开机的情况下啊，这个 ipm， 这个这个模块变频模块，他这个电流检测引脚电压是多少？ we are 就是这个电阻的这个模块，这一段是零点零二伏，这个电压是很低的一个电压，刚才是零点零点五，零点四，零点六， 现在开机 好了，已经运转了，运转了，我们量一把这个电压啊， 也是零点零零点零几伏吧，现在已经正常了，已经不保护了。这个 啊，好了，那这个现在啊，咱们分析一下这个原理吧。这个为啥呀？这个组织变大，他会保护这啊？我画了一下这个图，照着这个电路板，他这个 这个检测电路啊，就是模块的电流检测电路啊，是这样的，就是说 三点三伏，经过一个二十七 k v 的电阻，还有一个就是咱们刚才换的这个坏的二百欧的电阻，经过这个啊，强电流检测电阻接地， 他取直流部分的，他取的就是这个电阻跟这个电阻的分压，如果他变大的话，他肚子变大，这个分压就变高了，这个电压就变高了。 呃，超过零点五伏就会发故障，嗯。

这种美的空调上电开机显示屏出现 p 零故障应该怎么修？ p 零故障的话呢，叫做模块保护，你只要看见 p 零，你啥都不用想，直接外机壳打开拿主板 就行了。走，咱们就看看这个 p 零到底是哪引起的。我们把主板拆到工作台以后呢，首先接上我们的电康器，电康器接好以后呢，零火线也要接好对不对？哎，全部都接好以后呢，我们给主板上电， 大家看上面以后的话呢，哎，指示灯会亮对不对？如果指示灯会亮，立马报 p 零的话呢，我们首先要测万用表扭到直流电压档对不对？黑表笔导致负极 倒在腹肌以后呢，我们首先倒这个地方，这个是模块右边有个二极管，这个二极管的话呢，就是我们的十五伏二极管，我们倒 啊，这个地方正常的时候呢，他应该有一个十五伏的，如果说这个地方十五伏不够的话，啊，不是十五伏，那么他就会报 p 零故障，假如他这个地方是七伏，那么上电就会报 p 零，哎，没有错，遇到这种十五伏不够的 p 零故障应该怎么修呢？哎，今天我来给大家说一下， 打开我们傻瓜版的第二百一十八页，大家看二百一十八页，这边有写上电爆批零或一期故障对不对？测量十五伏电压是否不够，如果十五伏电压低， 直接更换上图中啊四零四十八 k 和啊四零六四点七 k 即可，这是变压器，在变压器右边呢，有两个电阻给你圈起来了，一个是十八 k， 一个是四点七 k， 咱们在主板上面找一下来，大家看这变压器就在这啊，十八 k 在这里， 四点七 k 在这里，对不对？一般十五伏电压低的时候呢，咱们只需要更换这个十八 k 就可以轻松解决，又挣九十，看吧，还是傻瓜版好用，一个小电阻就搞定了啊！有想要这本资料的下方小黄车抓紧时间抢购吧！

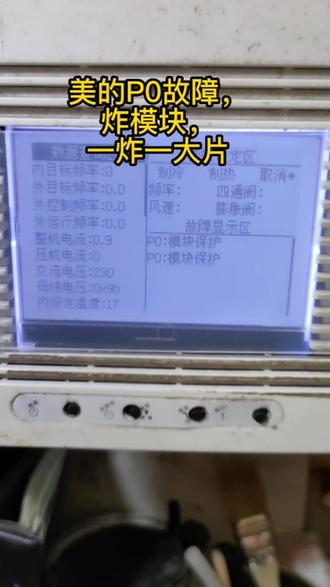

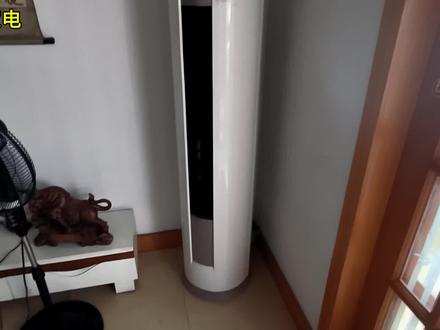

好，我们后面我们今天来修一个美的智航的一个圆柱空调故障呢，是报 p 零， 我现在打开然后一直没有出现，应该 p 零的话要等一会才会出现 p 零啊，我们就直接然后接个检测仪到外机上面测一下吧。 好，这边的话我们把检测仪接上了，看一下啊， p 零模块保护，那这样的话我们就可以确定外机主板损坏，接下来呢我们把外机主板给拆下来，带回店里维修 好。这个板子我们现在拆下来了，带回店里，带回店里修修过，然后我再回来装 这块就是我们拆回来那个美的柜机的爆 p 零故障的这个电脑板，现在我们已经修好了，是那个一个电阻损坏，这边的话我们看一下 无故障，这边压缩机 这边一个三零幺幺，就是这个铁片子下的一个三零幺幺电阻损坏了，我们只要给他更换一下就 ok 了。好，那我们等一下把板子带回去进行安装 好，我们现在回来把这个板子给装上了，然后现在 司机风扇转压缩机工作，这边的话螺丝还没打，等一下给大家装好，先装满这石锅，石锅，然后再把整个机子装起来， 盖子全部装好了，风扇在转，我们进立即看一下 十七度风量，那这样就没有保护档了。好，那我们结束。

大家好，今天一位同行的朋友送过来一块美的铁盒倒扣的主板，他说在玉红家里面上店，开机后显示批零，批零是模块保护。今天我为大家分享一下我的维修过程，看一下我是如何把这块主板修复的。 拆掉外壳后连接电抗线，连接电抗器，压缩机， 有传染性 电源线，充电试机， 小白检测仪，直接报批零，上电之后就报批零。像这种情况我们首先查的就是电源，不用查别的，然后查一下这个开关电源输入是否正，是否正常， 电压档它的电源十五伏和十五伏，十五伏十五减一，十四伏正常，然后十二伏十二伏这个 十二点一九伏正常，五伏十二伏都十五伏，十二伏都正常，这电源应该是没问题啊。然后通电上报批零批零模块保护，这时候 可能真的是模块保护了，然后首先测一下模块的 f 五角是否高电瓶，低电瓶，然后第二角这个从下面第二个低电瓶， f 五角低电瓶， f 五角位低电瓶是不对的，正常应该是高电瓶，三点三伏左右，现在是低电瓶肯定是不对的。然后这就是报批零的故障原因， 现在我们查找一下为什么这 fo 角会变成低电瓶，如果问题查到了，原因查到问题估计就解决了。现在我们上吐司， 刚才我们测试的就是这个 fo 角， fo 角现在是低电瓶正常的时候，是 个高电瓶，三点三伏左右的高电瓶， fo 角低电瓶造成低电瓶的原因有这几种，一个这个 l 六五点一 k 的上拉电阻断了，这三点三伏供电就没有过来，所以说变成低电瓶了。 第二种可能，模块本身坏了，输出的就是地垫屏。第三种可能这个三极管导通了，三极管如果导通，然后地垫仪把电压直接给拉到零伏了，拉到这是一个负极，直接拉到地，这变成一个零伏了，也形成一个地垫。 现在我们就如何排查一下是哪一种原因造成的。首先我们测一下这个 r 六电阻正常不正常，如果 r 六不正常， 更换 r 六，如果 r 六正常，然后测一下这个三极管的积极，这个积极正常情况下应该是一个灵符，灵符的话它是截止状态， 如果说这是一个零点七伏或者零点七伏以上的电压，我们就查他的前面，他前面这是一个电压比较器，电压比较器这是电压比较器的输出端，如果输出端不正常，就要找输入端， 出入端就是这一串电阻，肯定是有哪个电阻坏了呀，或者说点燃比较器本身坏了， 如果这是零辅正常的话，现在这个机电机电压还是不正常， fo 角还是低电瓶，这时候我们就怀疑是不是这个三极管坏了，或者说模块 坏了。接下来我们开始测量，经过测量可排查，我们最终确定就是模块本身坏了，现在开始更换模块，确定是他坏了，直接把腿给剪掉， 模块已经更换完成，开始通电试机 开机， 现在不不再报批零了， 应该是正常了，开机设置频率啊，压缩机已经启动了， 问题已经解决，完美修复，让它生平试一下 好了。

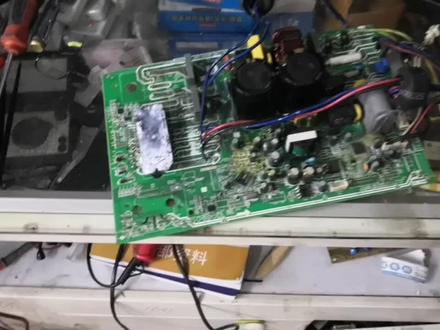

今天我们来修一台美的空调爆皮零，外机不工作。美的空调爆皮零是什么意思呢？就是他的这个模块保护了啊， 就是咱所说的外机主板，外机主板坏了，其实我想跟大家说啊，不管你的空调是爆 p 零，一六一七， f 三 f 四还是 h 五， 我都建议大家啊，不要去更换这个外机版或者内机版。呃，因为你换呃主板的话，原装的太贵， 万能的他又不耐用，所以尤其是你的这个主板第一次故障的时候，我建议大家修一下，能修好还是能可以用很长时间的。美的空调报 p 零，我们先把外机主板拆， 接下来去检查驱动中的这六个限流电阻啊，百分之九十问题都搁这呢，现在已经机器已经装上修好了啊，我开机试一下，看他工作不工作 好，故障已经排除，机器正常运转了。

好，大家看一下这个版编号也是这个三幺幺幺五零二零五幺五的 k 更 yh， 那么这个版的什么问题啊？嗯，我现在也通电了，通电以后他这个几个指示灯直闪直闪，能看出这个指示灯闪吧，直闪直闪，然后检测仪看到吗？ 模块保护批零，那么这种问题一般我们插啊，插模块周边电路， 六路信号自举商压相电流检测啊，包括模块本身，另外 fo 信号这些。嗯，那么这个板子我们通电以后他就直接报 p 零，那么我们直接插这个 i fo 信号了啊，就是保护信号，保护信号他是加到单片机的，这个四十一角，我们测一下，看他是高电瓶还是低电瓶，正常应该是高电瓶，然后我们黑表笔接这个七八零五的接地这个位置，然后这里接这里 c 二五零一端，那么现在是低电压，正常应该是个高电瓶，那么就是这里有问题了，好，断电放电。呃，把这 这个板子拆出来啊， 好简单的擦一下，等会再抹导热回去，要不然的话搞到衣服上就不好了啊。然后我们通电，通电以后我们 我们测哪里啊？我们把电路头找出来，首先刚刚我们这里 是就是四十一角，他为低电瓶，那么我们朝前面推就是 q 二零二的 c 级，嗯，看他是不是高电瓶啊，如果就是他还为低电瓶的话，我们可以测下 q 二零二的 b 级， 因为 b 级为高电瓶的时候，他这里就为低电瓶了，对吧？就测下 c 级和 b 级。 q 二零二是这个位置啊，我把它小一点吧，这里正好能看。 看到。看到吧，这个小芝麻三极管 c 级低电压没电压， b 级 b 级也为低电压，那么就说明 什么问题啊？就说明现在这里低电压跟这部分电路没关系，对吧？啊？如果他为高电压的话，就是前面这部分电路有问题了，这里低电压说明跟他没关系， 那么然后我们再看一下啊，你看 q， 二零二的 c 级含到 ipad 功率模块的第二十一角，我们看模块的电波到二十一角， 二十一角的扣。二零二的 c 级，那么二十一角是 fo 保护线上输出， 那么二十三角他是过流井的输入，对吧？如果二十三角他为高电瓶的时候，那么二十一节就变为低电瓶了，我们查一下，二十三角倒回来数第三个啊，看他是多少电压。二十三角二十五 二四二三，二十三角一伏了，两点九九伏啊，这个就不正常了啊，那么正常这里 应该是个低电压，你看啊，三点三伏经过二十七个电阻，还有个两百欧的电阻，然后到地 那，这里电压很低很低的，那现在一伏了，就说明下面这个电阻开路了，而三零九我们找一下，我记得好像在这个这个底下，这个电阻 等一下再想办法放进去啊，看到吧。啊，三零九就是下面这个电阻器， 我们给他再测一下，两百欧的电阻，十二点七八 k， 十二点七八千欧，十二十二点八几千欧，不正常啊，两百欧 开录了啊，我们直接给他换掉。想学变频版维修，想看懂电路原理图， 可以去看我专栏视频啊。好，换好了，然后我们再测 测一下啊，再测一下这个组织是多大？两百欧，对吧？嗯，正常啊，这里在想办法 给他装上去，朝上掰的时候要注意啊，别把这个角掰断掉。 然后我们现在通电，测下 q 二零二 c 级电压，通电， c 级电压 三点三伏啊，正常了啊。然后现在这个指示灯大家看一下，看到吧闪的频率也正常。然后现在 我替代内机检测，外机 要制热。听一下这个继电器熄啊，熄火了，四通阀继电器， 然后返回目标频率 问题了啊，就是一个小电阻坏。

大家好，今天我们来看一块美的的这个倒扣主板，这是今天当地的一个同行送过来的，据说在客户家报批零故障，我们拿过来上检测仪送电呢， 立马就会报批零故障，这时候呢，我们不要再走入误区了，不要再量这个模块的好坏，三路自举啊，六路驱动啊，都不需要量， 像这就是美丽的通病，我们直接找哪里呢？直接找这个开关电源电路就可以了，通常这是因为，呃，这个开关电源电路输出的这个电压五伏，十五伏，十二伏他不正常所导致的。 然后我们直接就找正反馈，开关电源的正反馈就是这个光偶加上四三幺，加上这几颗几颗电阻所读成的就是正反馈电路，他是什么原理呢？我画简单的画了一张图， 呃，这是踩十二伏的样，要是格力的话呢，他是踩五伏和十五伏踩两头的，这是踩中间的，道理都是一样的。我们首先知道十二伏经过这个光五的这个发光二极管，然后电压到四三幺这个这一点， 然后另外一路呢是十二伏经过十八 k， 再经过这个四点七 k， 对吧？对地分压，这一点我们用欧姆定律算一下，应该是二点四八伏左右， 如果这这一点如果要变成十三伏了，对吧？我们知道要高于十二伏了，然后这个电这一点的电压分的就会多，对吧？假如是能达到二点五几，二点六伏，这时候呢，他就会导通这个四三幺，就 就会导通，然后这这个十二伏就经过这个发光二极管，这个电压就会对地对地导通有压降，他一发光，那这个光电感应三极管，然后就也会有对地导通，这时候呢？开关电源管理芯片就知道了，后边的电压要高了， 高了这时候我们要干什么？给他关断，对吧？关断让让输出慢一点，不要那么快，如果要低了呢？低了他不发光，对吧？他就会打开，也就是这个原理，但他的频率很高， 所以他就是这个原理。这个十八 k 假如一变质了，对吧？这个十二伏高了呀，或者低了呀，对吧？他高十五伏和五伏，因为他用的一个是用的是一，一个是开关电源那个绕 他都会高或低，所以他就像人一样，对吧？这个首先我们知道这么多，呃，电子元器件他首先要正常的工作，他就要有一个舒适的电压， 对吧？这时候这时候呢，我们直接就更换幺八三就行了，这是美的的这个瓶装的 bp 二、 bb 三，包括这个倒扣的都是这个原理，都是这个通病，直接更换这个光，我旁边的幺八三即可完美修复。

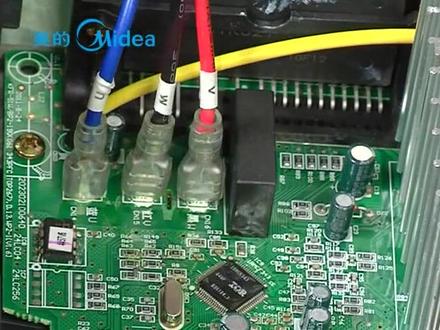

辟灵模块保护故障模块保护一般是由于模块故障、模块散热不良、过流、压缩机负载短路、漏电等导致。第一种状况， 若通电，在待机状态下出现模块保护，则说明模块本身已经损坏， 可直接更换模块组件。 第二种状况，运行过程中出现模块保护的检修方法， 一、检测室外机散热是否良好，是否因为回风短路或外风机散热不良造成。模块保 保护若正常，则进入下一步。 二、断电情况下，检查电控和压缩机上 uv w 接线是否正常， 确定接线无误后断开压缩机与电控之间的连接线组， 测量压缩机 uv、 w 之间的电阻，正确的电阻值应该为零点五至二欧亩。 若电阻值明显偏大或偏小， 则故障点在压缩机连接线或压缩机部位。 三、拨除压缩机连接线组， 测量压缩机 uv、 w 之间的电阻， 若电阻大于十欧亩或小于零点五欧亩， 则确定压缩机故障。更换压缩机 若正常，则进入下一步。四、分别测量电控板上 wu、 v、 w、 uv 正常情况下，组织范围约在三百千欧至二十兆欧 之间且组织平衡， 其中出现电阻小于五十千欧或大于三十兆欧， 则故障点在室外电控。更换室外电控 若正常，则进入下一步。 五、用万用表电阻挡测量 d 与 u 证、 v 证、 w 证、 u 辅、微辅、 w 辅。六路压缩机驱动分别与 n 之间的电阻 正差不溜腐六路压缩机驱动分别与 n 之间的电阻。 正常情况下，每组测量的电阻值相应差应小于百分之十， 若组织相差大于百分之百， 则确定室外电控故障，更换室外电控。若正常，则进入下一步。 六通点开机 测量模块。艾恩四七四九稳压二极管两端的十五伏电压， 正常电压应在十五至十八伏之间。 若十五伏电源的电压小于十二伏或大于二十伏， 则确定室外电控故障，更换室外电控。若以上测量的结果都没问题后，可判断为压缩机诗词更换。

美的变频空调批零故障怎么修呢？首先看一下三路自举、六路驱动以及模块，我们先来量一下模块的好坏，红标笔记压缩机的三个端子，看一下是不是到五 k 左右， 哎，看一下这一路，这一路坏了。 好，初步判断这个模块已经损坏，我们下面来换一下。

兄弟们，对于美的空调，咱们开机之后呢，发现风机压缩机都不转，没有反应，哎，显示屏出现个 p 零故障，我告诉你，只要看见 p 零，直接来外机拆主板，来，我来教你怎么修。 拆掉板子以后，我们发现他原来是一个波马板啊，那么这种波马板的话呢，也被称为我们的通用板，这个板子就是上电报 p 零，哎，我们上电以后呢，发现三百伏正常，但是我们测量十五伏的时候呢，哎，十五伏变成了只有八伏， 那么十二伏呢？变成了只有多少？变成了只有六伏多，那所以说是因为电压整体变低，十五伏降低，造成模块供电降低， 模块供电不足，所以说 cpu 爆出来的批零模块保护。那么像这种情况的话呢，我们直接就干掉谁？兄弟们，干掉这啊，看这看到没，一个光偶 对一个 tr 四三幺对不对？这两个东西呢，组成了我们的正反馈电路，在他旁边有一个 r 四零四十八 k 电阻一换就好啊，于是我说我找不到这电阻在哪呢？别着急啊， 拿出来我们的傻瓜式维修对不对？找到你的 bb 三通用板啊，然后往后翻，上电包评论，应该就在就有啊，你看这边看到没，上电包评论和一期啊，这两个电阻给你圈的够大不够大？这波操作你学会了吗？是不是只用倒一下？

辟灵模块保护故障模块保护一般是由于模块故障、模块散热不良、过流、压缩机负载短路、漏电等导致。第一种状况， 若通电，在待机状态下出现模块保护，则说明模块本身已经损坏， 可直接更换模块组件。 第二种状况，运行过程中出现模块保护的检修方法， 一、检测室外机散热是否良好，是否因为回风短路或外风机散热不良造成。模块保 若正常，则进入下一步。 二、断电情况下，检查电控和压缩机上 uv w 接线是否正常， 确定接线五、五后，断开压缩机与电控之间的连接线组， 测量压缩机 uv、 w 之间的电阻，正确的电阻值应该为零点五至二欧亩。 若电阻值明显偏大或偏小， 则故障点在压缩机连接线或压缩机部位。 三、拨除压缩机连接线组， 测量压缩机 uv、 w 之间的电阻， 若电阻大于十欧亩或小于零点五欧亩，则确定压缩机故障。更换压缩机 若正常，则进入下一步。 四、分别测量电控板上 wu、 v w、 uv 正常情况下，组织范围约在三百千欧至二十兆欧之 之间，且组织平衡，其中出现电阻小于五十千欧或大于三十兆欧，则故障点在室外电控。更换室外电控 若正常，则进入下一步。五、用万用表电阻挡测量 d 与 u 正 v 正 w 正 u 负 v 负 w 负。 六路压缩机驱动分别与 n 之间的电阻 正差不溜腐，六路压缩机驱动分别与 n 之间的电阻。 正常情况下，每组测量的电阻值相应差应小于百分之十， 若组织相差大于百分之百，则确定室外电控故障，更换室外电控。若正常，则进入下一步 六通点开机测量模块，艾恩四七四九稳压二极管两端的十五伏电压，正常电压应在十五至十八伏之间。 若十五伏电源的电压小于十二伏或大于二十伏， 则确定室外电控故障，更换室外电控。若以上测量的结果都没问题后，可判断为压缩机诗词更换。
