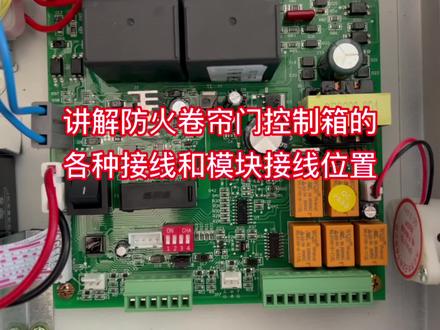

大家好,我是橙子啊,昨天和一位粉丝进行探讨卷帘门控水箱的事,然后呢大家有很多不懂卷帘门控水箱的原理, 还有他内部结构的功能,今天根据这个还没有安装的卷帘门控制箱和大家说说他的内部情况,还有咱们消防的各个接线, 通过模块控制他是怎么回事,和大家讲解一下,希望对大家有所帮助,别忘了一箭三联,废话不多说,干货走起。首先大家请看这块有三项电的开关,也就是 卷帘门内部的一个电源总电源开关,这块就是外接的三项电源,也就是三百八进入到咱们这个箱子里面,这个位置就是他 他的三个保险,然后呢也是他一个电源的插孔,再往这侧来, 哎,这个就是他的控制箱输出电压去往电动机的,再往这来电磁铁,也就是我在平时指导大家的时候跟大家说的,他的刹车底下是他的保险, 再往下来就是咱们模块的接线位置,十三十四,底下故障反馈,十五十六是他的上位反馈,十七十八是他的中位,十九二十是他的下位,这些反馈都是接到咱们 输入输出模块的反馈位置之上的,然后这个是他的限位器接线位置,这里 就是咱们模块启动端接线的位置,有半将公共和全将之后呢四五六,也就是卷帘门附近的烟杆或者温杆报警让卷帘门下降的一个接线点。 然后这个一二三就是咱们手动控制盒的接线位置,这么说大家不透彻,我直接给他来到箱内接线位置和大家说,记住刚才橙子说的图纸了吗?他的电源开关三百八,进来这块就是去往电机的插孔和接线位置, 再往右侧来,哎,就是他的电机刹车,还有他的保险,底下这个就是总电源的保护板的一个保险,这块就是他一个小型变压器,通过他调节电压,然后输送到咱们的 每一个设备的电压使用上。底下来这个白色的就是手和的节线位,然后旁边的就是他的模块启动端口,这个是他的限位器, 我手指的这个是模块启动,这一侧是模块的反馈触点接线位置,这些接线就是咱们控制箱与电机还有现场的手动控制盒,还有与模块的整体连接的一个位置。 在这个接线图上还有一个未来回拨动的四个小钮,大家请看上面标有有缘和无缘,一共四个波钮,在咱们平时使用是 前两个开关就是他的有缘,后两个开关就是他的无缘,前面就是他的有缘和无缘接线的一个插头, 也就是这个箱子,你模块需要他有缘他就是有缘,你需要他无缘,他就变成无缘。工作火警反馈、下位反馈、中反馈,还有上位反馈,这四种反馈就是通过咱们的模块 反馈,哎,接到这个位置模块去把模块的反馈线接在这四个位置,你想让他上位反馈,他就上位反馈,你想让他下位反馈,他就下位反馈。 旁边的一二三就是手动控制盒的接线,他有专门的线设置了一个插头,上升、公共和下降,这三根线接反就会导致按卷帘门上是下,下是上, 或者光有上或者光有下,这个大红钮就是箱子的总电源开关,这里就是去往电机的三百八结, 还有他的电磁刹车,去往电机的线路向续接错,他会导致电机转动,相反上是下下是上, 电磁刹车线路接错导致电机没有刹车。限位器线路接错导致乱报反馈。这个是他的备用电池,是他的备用电, 这里是他的一个开关,他主要给这块板子提供备用电源,上面那个变压器给板子提供主电源,通过三个保险丝进行保护。 消防模块的启动接线位置,还有反馈接线位置,还有去往电机的接线位置,还有手动控制盒的接线位置,还有去往电机的电源,还有限位器的 接线位置,还有咱们平时安装容易导致接错线的问题。橙子在这期视频里都和大家讲解了一遍, 希望对大家有所帮助,一切从现场的实际角度出发,和大家分享这些消防的相关知识,希望对大家有所帮助!点赞、关注、收藏、转发、评论,长安点赞见!强烈推荐! 你们的支持是我最大的动力!今天视频就分享到这,咱们下期视频不见不散!

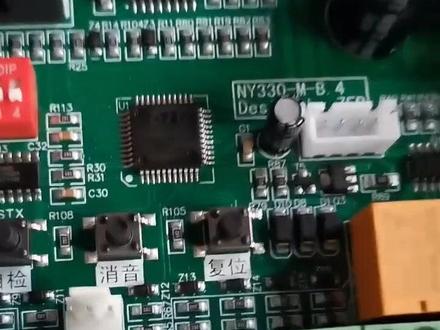

先打开控制器,然后找到这个说明书,我们对着说明书说好了啊,消防模块信号的话是无缘的话,无缘半将的话,我们接法就是接一个嗯,十三的端子, 然后加一根十四的公共线,然后反馈的话两根反馈线就是,呃,就是下位反馈, 下位反馈就是二十二,二十三,如果是强将无缘的话,就是要接到一个十五的端子,然后接到一个十四的端子, 下位反馈则不变。二十二、二十三。如果消防模块给的是 二十四伏有缘的话,如果是半将的话,我们这个信号的正极线,呃,就接到半将,半将的话还是十三, 然后把负极线接到这里,二十五,握紧反馈二十四,升光报警器,正负极 如果全降的话全降,这个消防模块线的话应该接到这边全降十五,然后 然后这个还是接到二十五两个段子,下位反馈的话就是不变,二十二跟二十三两个段子 我们来看一下,这里都是比较清楚的啊,就是半将公共全将,这边就是下位火警。

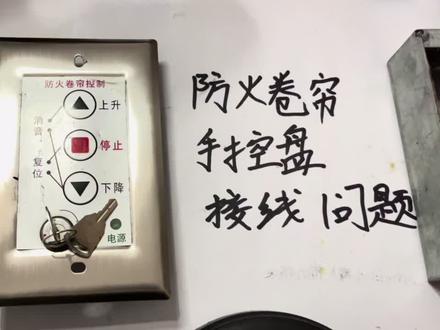

大家好,我是工程人,今天来给大家说一下防火卷帘手工环的接线问题啊, 就是大家在更换这个手控盘的时候,有些事,就像我这种买来了跟原型号不匹配的这种手控盘如何进行去更换?更换的第一要素,你首先你要记住 你看他这些段子,他不跟原先都已经不一样了吗?或多或少啊,你像这种,这是五个的,还有四个的段子的,一,你像老的,他有六个段子的,有七个段子的, 你掌握几点要素。第一点,首先你要把公共下降停止上升,控制箱下引到损控盘, 这几根线要找到,找到之后吧,你像这个复位自检消音,这个就没有办法,因为这一个吧,呃,比较难搞,说实话啊,你掌握这几点就可以了, 就是让他能正常的上升下降,能动作就 ok 了,我就下面我给大家吧拆解一下,让大家看一下里头他是什么情况,为什么说 只能控制这几个键。给大家看一下,这个就是他的线路本啊,他这个线路本呢?首先呢下边这一个就是复位控锁下降停止上升啊,大家可以看看这个线路转向图,这应该属于最简 简单的一种线路转向图了,你什么你都不要管,你就管公共停止下降停止上升就 ok 了。我不知道大家在就是在维修的时候,维修这个手工盘的时候有没有去 直接拿公共,你比如说他的手工缝不好了,直接拿公共线去短接他的上升呀,或者短接他的下降, 我不知道大家有没有测试过,如果说有测试过,我根本我就不需要讲他就能明白是怎么回事,如果说没有测试过呢?我给大家来说一说, 还有就是好多吧,就是这个钥匙来回拧之后吧,或者说这个钥 钥匙用了,别的钥匙别了无法使用了,无法使用的话导致了这个按键盘 功能就是无法使用,你可以采用这两根线直接拆掉,对他进行短接的一个情况。还有的是就是我螺丝刀指的这个地方 掉了,掉出来了就相当于他这个通或者断,他无法正常了,也是导致他这个手工盘无法使用的一个情况啊, 因为这个东西吧,说实话你要给他买也是可以买到的,可以给他换上,或者说直接对他进行短接啊,就是不需要这个钥匙来控锁,正常的能升能降就可以了。 下面我给大家量一下,为什么说公共下降停止上升啊?就只要掌握这几个,你从控制箱上能找出这几根线接上就保证你好用。 下面我来给大家测量一下啊,测量的时候吧,你首先你要把这个钥匙的开关要打到开上,开上呢?公共跟空组他是通的, 公共跟下降如果你不按按钮的话,它是不同的,按一下按钮啊,按一下停止 来,我再按一下上升都是正常的。你如果说就像我这种手工盘,或者说你买的大同小异, 不能跟原型号所匹配的这种手工盘的,你就按照我现在说的这个方法去接,找到他控制箱上那个公共, 然后找到他的下降停止上升啊,就这几根线,其他的什么自检呀,复位呀,消音啊那些都不要去管,因为你管你接上他也是不好使,有一些是好使的,但是有一些是不好使的, 其实他的原理就是啥呢?就是给他进行的公共,不管是下降啊,停止上升,就是给他短路,只要大家就是测试过直接拿线怼公共和上升,怼 公公和天使,对,或者公公和象象怼,怼过的就应该明白这个原理啊,大概的情况就是这样。好了,今天的分享就到这,感谢大家观看,谢谢大家。

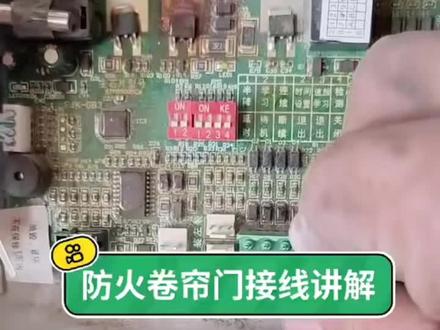

受两种因素的影响,一种是程序控制,另外一种就是接线的方式,接线的方式呢?一会稍后来讲。先来说一下程序控制, 我们防火九零门下降受三个程序的控制,可以说成是 abc 三个程序,这三个程序的话,他的控制取决于这里面一个重要的部件,我们叫做拨码开关。 一起来认识一下这个波马开关啊,就是这个红色的器件,他有一二三三个数字档,分成开和关两种形式, 往上是打开,往下是关,是关闭。来看一下这三个程序在这个位置。现在看 a 程序, a 程序对应的是烟杆的延时两步将将我们的拨码开关,就是我们刚才看见的这个红色的拨码开关,二号键拨到开的档位,烟杆信号动作之后,卷帘门会自动下降到中停的位置, 门会自动延时后再下降到底位,这是 a 程序。再来看 b 程序,烟温感的两步降,将拨码开关的三号档位拨到按的位置,也就是开的位置, 烟感信号动作之后,卷帘门会自动下降到中庭的位置,也就是中位,等温感信号动作后,门再再次 下降到底位,这是 b 程序。最后呢,说一下 c 程序,它是烟温杆的一步,叫将拨码开关的二号档位和三号档位同时同时拨到开的位置, 烟感或者温感的信号动作后,卷帘门直接自动下降到底位。 这里面我给大家总结一下。我们先来看 a 程序和 b 程序,他起到的效果都是相同的, 都是两部将,而 a 程序呢,他是接受一次指令,接受一次指令,通过延时设计实现两部将, b 程序他是接受两次动,两次动作信号之后再实现两步降。 a 程序和 b 程序有什么差别呢? a 程序对于消防施工人员来说,他的接线就比较简单,只需要接一个控制模块即可,但是呢, 我们这里要和我们的防火卷帘的安装厂家视线沟通好,因为往往啊,消防施工单位的对于这个卷帘门控制器的他调试不是很专业,所以呢,你想接线简单的话,要想实现两不像,你要事先跟我们的防火卷帘安装厂家和人家调试一遍 果冻好。 b 程序, b 程序呢,也是我们本节课要演示的一个程序,这种接线方式,或者说这种 控制程序他就比较中规中矩,两步降烟杆动作降一次,温感动作全降。我也先建议大家呢,在施工过程当中尽量使用 b 程序。 再来说 c 程序, c 程序呢,他就比较简单,主要应用于防火分隔处,或者说是防火分区的防火卷帘,他就是一步降一步降到位, 用烟杆接也可以,用温杆接也可以,中间的没有延时的过程,也没有两不降的过程。 关于接线, a 程序和 c 程序我们可以归纳为一类,只需要接一个控制模块就可以,而 b 程序呢,需要接两个控制模块,或者 接双输入输出模块。关于 b 程序的接线,我要再多说两句,我们这里采用的是无缘输出的接线方式,为什么采用无缘输出,上节课呢?给大家介绍过了,要么看我们这个接线标记说明,要么看我们的产品说明书, 我们这里藏的是无缘输出,无缘输出又可以分成两种形式,第一种我们通过控制模块直接接无缘输出就可以实现。第二个呢,通过我们控制模块的有缘输出,加上中间继电器,把有缘输出转换成无缘输出的形式。 两种方式各有利弊,直接采用无缘输出接线简单易行,通过有缘输出加上中间继电器,转换成无缘输 输出,他这里呢,他实现电气隔离,用起来呢,保障系数更高。而通过我个人的施工经验和观察来看,往往工地上啊,大混产的是直接采用无缘输出,为什么呢?因为 这里面接两个控制模块,再加两个中间继电器。接下来呢,大家会感觉比较麻烦,今天我就贴近施工实际啊,我直接采用两个控制模块,直接进行无缘输出的检验,方式 线呢我已接好了,为大家展示一下我的接线成果。然后呢,再给大家做一下总结。我这里面因为是青鸟消防的,这里面直接采用了两个控制模块, 我也没查到他有双输入输出的模块,这两个模块问下标明上面的是半径模块,大家可以看一下, 这个呢是全匠模块,为什么叫半匠?为什么全匠和大家捋顺一下这些关系,大家就看清了, 我倒着捋,我从我们的防火解联门的控制器往控制模块这一段捋,大家看的就是一目了然。 这个位置一起来看一下,分成中位反馈、下位反馈、上位反馈和公务线四个极限端子。上位反馈啊,不用管他,和我们这里不发生关系,这里面只接中位、下位和公务线这三个极限端子, 中位反馈,我接的是红线,黑线是公共线。先来看这样一组线,这样一组线,我直接接到哪个位置, 接到我们半匠模块的反馈端子上,也就是 a s 正和 a s 负, 大家看清了,从中位反馈和公共线接过来,接到我们半匠模块的反馈接线端子上下位反馈 和公共线,我们也来看一下下位反馈和公共线下位反馈呢,我接的是蓝线,公共线仍旧是这条黑线接到,我们一起来看一下,接到我们哪一个接到我们全将模块的反馈接线段子上, 这根蓝色的线,蓝色的线,下回返回线,他是直接过来的。黑线呢?从哪里过来?黑线是从我们半径模块这里面,我直接窜了一 线,从这个位置串一个线过来,他和直接接过来效果是相同的。在工地上呢,我们往往为了省线或者施工操作起来更加简单方便,我们直接会串一个线过来, 这是关于返回线的接法,别忘了压一下这个终端的结线电阻。我们来看一下这两组呢,我都压力在这个位置,在实际施工当中啊,施工人员可能为了简便,喜欢把这个电阻压抑在这里, 大家在这里呢,可以保障我们的主机不爆故障,但是没有起到真正的剪线的作用。 再来看输出控制线,同样是两组,在这个位置,麻烦给个特写三颗接线接线端子,烟杆弓步线坚定, 我们也叫这接地线,也可以把它称之为公共线,烟杆接地线。温感从一 天感和纪念地过来,一红一黑,直接接到我们模块的输出控制线上,也就是常开输出点接 c u m 和 n o 就可以了。接到半径模块上,烟杆接到半径模块上,再来看温感,两颗极限端子接地是公用的 接地和温港接过来,接到我们全降模块的输出控制线上,这里呢已经接好了,我把这个线给大家捋一下啊,这样有线,一根蓝线, 一根黑线,黑线是公共线,他过来这个蓝线 直接接到我们这里 n o 上。 c u m 是从哪里过来的? c o m 是从半径模块这个接线端子上串过来的,他这个公路线和我们之前接的反馈这个公路线同样,大家可以看一下,我一共是串了两根,因为有两颗 公共线,这就是关于半将模块和全叫模块的,他的接线方式主结。 最后呢,我再把这个他的工作流程给大家描述一下。半径模块得到指令之后,动作向我们的防火卷帘控制器发出信号,防火卷帘启动一步 降,降到距离地面一米八的位置。防火卷帘的全降模块得到指令之后,动作再次向我们的控制器发出指令, 防火卷帘控制器在得到结论之后,促使我们的卷帘门一降到底,这就是我们防火卷帘门的两部件的接线方式和控制原理,今天就分享到这里,谢谢大家。


防火卷帘两步降接线方法,期待控制时需要采用两组控制模块,采用无缘输出的控制方式,一组控制全降,一组控制半降。 全降模块输出端 com 和 no 接控制箱的全降段子,半降模块的输出端接控制箱半降段子 全降。半降包含一组公共端,两只控制模块的 it 一、 it 二反馈端 分别接控制箱的下位反馈和中位反馈,末端需要加上十 k 的终端电阻。最后 z 一、 z 二信号总线截至火灾报警控制器。

那么接下来呢,我们就可以进行调整和设置了,来把镜头切到这个,如果说这个卷帘门,我现在想让他到这,到这个桌子这停,对吧?他现在没有到桌子这停,他到哪里停了?他到桌子下面停了,该停的时候他不停,对吧?我现在想让他停,那怎么停呢?到这个位置, 我想让他到这个位置就停,那我怎么设置呢?是我们先把它上到我们想要的位置 好,设置到我们比如说想要的这个位置,就是这个,这有个黑点点,对不对?好,那么这个时候呢,我们就可以来通过设置这个开关了啊,这个开关很明显是没有动作的,那这个时候我们可以把它翻摆 敲开,把翻摆敲开以后,我们手动的去拨他,慢慢的拨啊,不要慌,直到听到他咯噔一声,大家看好了,屏住呼 吸,不要眨眼啊,错过了就没有了啊,只讲一次屏住呼吸,听声音听到咯噔一声, 好,到位了。好,把翻板松开,再给他卡住。好,那么这个时候呢,我们再来试一下,他是不是就可以到我们想要的位置就停,来,镜头切回去来上。 好,这个时候我再按下下啊,我的双手就在这个位置,不做任何的操作,就靠限位开关来自动的控制它下降。 好,是不是到我们想要的位置就停了呀?你想让他到哪里就到哪里,这就是设置线位开关的来控制他。上线位和下线位,你设置上线位也是一样的道理,你会了下线位你也就会了,上线位,上线位在这个位置是反着的,我们来继续,刚才呢,我们是 讲的是无缘的控制,就是什么呢?就只需要我把这两个线哎给他闭合就可以,他就能下降,对吧?他就不需要任何的电源,就下降了,对吧?好,对,松开。好, 那么我们如果说采用有缘是怎么控制呢?比如说有个模块,那个模块可以输送一个二十四伏,对吧?好,那个二十四伏的话,有缘怎么接的?什么叫有缘?来给你讲一讲啊?这个要好好跟你说一说。无缘哪里接的?先跟你说一下啊,无缘是接这里的九十十一, 把九和十给他连接在一起就可以半价,把十和十一给他接在一起就可以全价,这是无缘,就不需要提供任何的电源,我只要把它捏在一起就可以了,非常的简单,对吧?好,那如果说是有缘的话,这就是无缘,就不需要电源,这就是无缘的 输出的消防联通端子,半降接九十,全降接十一和十,不分即兴。那么如果说是有缘的端子的话,接什么呢?半降接九和二十四,全降接十一和二十四,就是同样的还是九和十一,把十端子换成了二十四端子, 这个要分即兴,即兴不可接,反接反了不能联动。我来给你接一个这个有缘的接线方式,那这个是什么呢?这个就是电源,这就是二十四伏。我们的模块呢,若有缘的话,那就是往这个地方来接的, 就是接到这个位置,这个位置就有了二十四伏来,看。好,这就是二十四伏,把二十四伏电接过来。我接过来以后呢?我把二十四伏的电源接到的哪里呢?接到了这个位置啊?接到了,我这个手里拿的这就是一个二十四伏。好,那么接下来呢?我就把这个酒端子 我给他接上,然后我再把这个二十四这个端子我拿过来,我给他接上,我们来看一下他能不能下啊?我先给他升上去,停了啊,来,我现在把二十四伏的定位要送过来,看好,这两根线就是二十四伏,这两根线就是接我们的 这个卷帘门控制箱的板子了。好,我现在给他接上去,有没有反应?还记不记得我们刚才说的什么?他是要分即兴,为什么呢?是因为我们即兴接反了来看好看。好啊,这个时候给你放大了,来看好我的手里 这个是不是即兴反了呀?看清楚了,要正极接正极,负极接负极,现在我把即兴给你反过来啊,好,蓝的接蓝的,红的接红的,我们来看他下了没有?是不是自己降了,降到了一米八,停了啊?好,我现在把它 拆开,拆开以后呢,我们现在要全降,全降的话就接十一,把十一接上好,看一下他能不能全降好,是不是全降了?我不动他啊,他降到我们刚才所剩的位置,他自己停。

大家好,我是韦小宝工作室的李工,今天给大家讲解一下防火卷帘控制箱的接线方法。我们的防火卷帘呢也是由我们的输入输出模块控制, 提供一个信号过来,然后控制他。但是呢他这个控制箱有两种控制方法,一个是有缘控制,一个是无缘控制,在他的左边门后面一般都有一个接线端的说明我们要仔细阅读,不能接错线。 然后他的有缘和无缘的选择呢,是靠这个端子牌跳线牌来选择的,他有三个端子,你插左边两个,他就是选择一个有缘的输入控制,插右边两个端子呢,就是无缘的控制,我们一般都选择无缘, 就是说不给他输入电源来控制他,像他这个控制的话,我们的模块是输出的一个二十四伏, 他就用一个继电器来转换成一个无缘信号,二十四伏输入的时候,这个端子和这个黄线端子就会闭合,就变成一个无缘闭合信号控制他的卷帘全降, 然后靠这一排是有两个反馈段子的,我们反馈段子就接到这个模块的反馈端,如果全降到底的话,我们的主机以上是会有显示啊全降反馈的。 好的,大家有什么不懂的请在下方留言,我们的讲解就到这里,谢谢大家。
