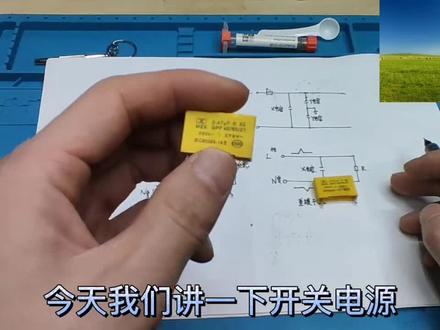

讲一下开关电源中常用的安规电容,说一下它的接法,测量方法还有它的作用,这个方方正正的呢,是我们安规电容的 x 电容,而现在这个小豆子一样的电容呢,是安规电容中的 y 电容。 那我们先找一个开关电源,看看他在电源板中的位置,这是我们常用的输出十二伏的开关电源,可以看一下 x 电容和 y 电容距离的位置很近,是并排安装的。先看一下我们的 x 电容, 他的两个焊点焊接在象线和零线之间,可以看一下上面这个焊点的是零线,下面这个焊点的是火线。再看一下我们的外地 电容,两个小痘痘,下面这个焊接在象线和地线之间,上面那个焊接在零线和地线之间。这个方形的 x 电容写的它的交流耐压值是二百五十伏到二百七十五伏, 但是呢,它的耐直流电压可以达到两千伏。而我们这个外形电容呢,它的耐压等级也是写着二百五十伏到二百七十五伏交流,但是呢,它的直流耐压值呢能达到四千伏。 所以呢,我们不能拿普通的耐交流二百五十伏左右的电容来更换我们这个昂贵电容。接下来说一说这两个电容的测量方法, 他的测量方法跟我们的普通电容测量方法是相同的,将数字万用表打到电容档,然后两个表笔接触我们电容电容的两个极,因为安规电容呢是无极性电容,所以不用区分他的表笔, 可以看到它的容量是零点四微阀左右。我们这种按规电容呢,它都是小容量,高耐压的主要作用呢,是消除五十赫兹频率以上的高频倒波。 再测一下 y 电容,它的容量呢是四点九纳法左右,一般这个 y 电容它的最大容量不超过零点一微法。那我们再对照我们画的图 图,看一下它在电路中的连接位置。我们的 x 电容呢,它是连接到象线和零线之间。 y 电容呢,一颗是连接在象线和地线之间,另一颗呢是连接在零线和地线之间。所以说这三颗安规电容的位置是不相同的。 x 电容呢,是滤掉零线和火线之间的插膜干扰,而外形电容呢,是过滤到零线、地线、火线、地线之间的共膜干扰。 那什么是插膜干扰呢?比如说我现在画的上面是火线,下面是零线,当电网中有电动机、 电焊机或者我们比较大的开关电源,他运行或启动的时候,有可能就会产生一个大小差不多,但是他们的向位相反的 高频的干扰信号,这个呢就是我们的插膜干扰。升高频插膜干扰的时候,我们这个 x 的安规电容就起到作用了,因为这个 x 的电容是小容量的,所以说它是隔高频通低频的。 高频的插膜干扰就会经过我们的 x 电容,相当于短接直接流回,不会经过我们的后极或者负载,而我们五十赫兹的低频则无法通过电容,所以呢他就到后极继续进行 工作。那么接着说一下共模干扰,共模干扰呢,可能由于闪电或者强大的磁场将我们的干扰源转变为磁场,然后偶合到我们这个线路当中, 那么的零线和火线就会产生一个容量差不多相位相同的供膜干扰,这个供膜干扰也是一个高频的,远远大于我们五十赫兹。 由于我们的外形,安规电容也是小容量,它能够通高频堵低频, 所以呢,高频的供膜干扰会通过电容进入 d, 然后零线的供膜干扰也会通过电容 进入 d, 而我们五十赫兹的低频呢,他就会正常到后极进行工作。 原来我听到安规电容的时候,以为他有了这几颗电容就会保护我们人身的安全,其实并不是,他的主要作用还是消除干扰,保护我们的电源。 不过安规电容的标准很高,而且呢,它失效的时候也不会造成触电和人身事故,所以不能与普通电容进行代换。
