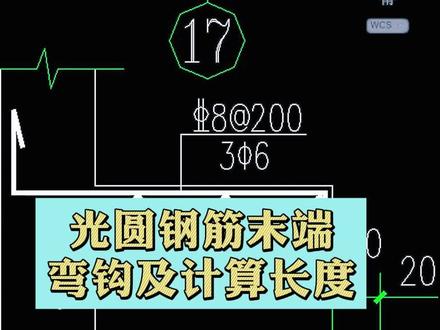

大家好，我叫李涛洋，这节课呢，我们来看一下 hpv 三零零原钢，他的端部一百八十度弯钩，这个长度具体怎么计算？接下来呢？我们把这图片打开，这里就是一个圆钢，那么圆钢作为收纳钢筋，他的端部呢，需要做成一百八十度弯钩， 其中我们这个弯钩的平直段要求呢是三倍的 d， 比如说他是十，那么三乘以十就是三十，这个平直段长度就是三十，这个小弟呢就是钢筋的直径啊，这根钢筋的直径 我们看下面呢，有个内圆，内圆直径是有要求的啊，大的等于二点五倍的，小的，这里呢内圆直径就是大的，那么小的也是我们钢筋的直径二点五倍的。小的比如说我们这一根钢筋，他的直径是十，那么二点五乘以十就是二十五，就是这么个。 好，我们接来呢继续往下看啊，比如说我们这一部分，它属于零，那么这一个 位置呢，这一个边就是属于梁边啊，板的钢筋呢，需要伸到我们梁里进行毛固，他的毛固长度具体怎么计算呢？对吧？好，我们可以看到，嗯，从梁边开始到我们钢筋的端部，这个位置 牢固长度是不是 l a， 但是呢，实际上我们这一根钢筋伸进来的长度啊，要比这个 l a 要大，因为我这里是做弯钩的，还有这个平直段，对吧？所以说你这个长度呢，一定比 lv 大大多少呢？大了这个六点二五倍的 d， 也就是说你这一根钢筋实际伸进来的长度是六点二五倍的 d， 加上 l a 这么长， 那么这个六点二五倍的地具体是怎么来的？接下来呢，我们就来看一下，这节课呢讲的就比较复杂，希望大家呢认真学，认真看。我们这个计算之前，首先要把这整体的计算思路弄清楚。 好，我们看一下，大家跟着我看这个位置，首先呢要一分为二，也就是说我 我们这一根钢筋伸进来要分为三段进行计算。首先第一段就是这个平直段，从这个梁边进来多长到这个位置，比如说他的长度是 x， 然后呢还有一个这个半圆，大家可以看到我们这个半圆他的钢筋具体是多长，然后呢就是三倍的力，就是这一个瓶子段 分三部分来计算，那么这个 x 他具体多长，我们需要借助这个 l a 来计算，因为我这个 l a 是一个已知数，可以通过查表来获得这个数值，对吧？就比如说你这个 l a 叉这个表格看是多少倍的 d， 你就知道他这一段从这个位置到这个位置他的长度是多少。 接下来呢我们就可以看到这个 l a 要分为两段来计算，比如说我把这一条线延长，大家可以看到我们这个位置，比如说这一段他的长度呢是歪， 上面这一段长度就是为 x， 那么这个 l a 这个长度是不是就是 l a 减去 x 就等于 y， 是不是这样的一个数值啊？ x y 相加等于 l a 就是这么个长度，那么 x 这个值呢？我们不知道，不知道怎么办？就用这个 l a 减去 y， y 值是可以求出来的，那么 y 值等于多少呢？我们可以看这个 y 值，实际上就是从这一个位置到这一个位置 他的长度，对吧？嗯，我们这个内圆他的直径是二点五倍的地，那么这个位置是不是内圆的半径啊？从这个位置到这个位置半径是不是一点二五倍的地呀？二点五除以二 二乘以 d， 对吧？一点二五倍的 d。 然后我们这一个位置到这一个位置是不是就是我们这个钢筋他的直径，直径是不是小 d 啊？加一起是不是就相当于我们从这一个位置到这一位置 这段长度，这个就是 y 相加等于二点二五倍的 d， 那么这里呢，大家记住，我们这里的 l a 减去这个 y， y 就是二点二五倍的 d， 得出来的就是从这一个位置到这一个位置之间的距离，那么是 x 得出来的就是 x。 我们把 x 计算出来的是一个已知数，再加上这个 半圆的长度，再加上三倍的 d， 是不是就总长就可以计算出来啊？总长计算出来了以后，你把 lv 这个数值减下去以后， 就看是不是等于这个六点二五的再立就可以了，等于他这个六点二五我们就计算出来了，对吧？接下来呢，我们就来看一下这个半圆他的长度是多少半圆的长度，首先你要把一个圆他的周长算出来了， 除以二是不是就一半的这个长度啊？好，我们接下来呢，把这条线也画出来，这个周长是不是等于派地啊？这个地就是我们这个圆他的直径，那么直径我换个颜色给大家画一下， 这直径是从这一个位置到这一个位置他们之间的距离，大家能理解吧？嗯，这个直径包括了我们这个内圆的直径，内圆的直径是从这一个位置到这一个位置，他是二点五倍的低，对吧？二点五倍的低， 再加上上面这个钢筋的中心线到下面这个位置，他的距离就相当于二倍的小 d， 大家理解吧？下面呢也是二倍的小 d， 这样的话呢，加上二分之 d， 一共呢上 上下各一个，就是两个，也就是说这一个数值就等于三点五倍的 d， 那么我们这个直径知道了，三点五倍的 d 乘以这个派再除以二，是不是就相当于我们这一个弧形 半圆他的这个长度啊？因为我这个周长是派帝啊，派是三点一四乘以帝帝呢是三点五倍的小帝， 对吧？是我们整个这一个圆他的直径再乘以这个，因为我这个是周长，是整个圆的，再除以二就是相当于乘以二分之一， 得出来的结果就是我们这一个半圆它的长度。好，我们接下来呢，用金元 器来算一下，三点一四乘以三点五除以二，算一下，三点一四乘以三点五 除以二，等于五点四九五，好，五点四九五。然后呢需要乘以一个钢筋直径啊，这个呢就是我们这一个半圆它的长度，然后呢再加上三倍的 d， 是这个平直段的长度，再加上我们下面这个从这个位置到这个两点之间的距离，对吧？这个距离呢，刚才设为 x x， 我们不知道用这个 l a 表示， l a 减去 y 是不是等于二点二五倍的 d 啊？好，我们这个四 子呢就列出来了，那么整个他的钢筋伸进来的长度就是这些，这些呢我们计算一下，五点四九五加上三倍的 d， 八点四九五减去二点二点二， 这个数呢是二点二五，这个少个五字二点二五。最后结果呢给大家写一下，等于六点二四五倍的 d 加上 l a， 那么这个六 六点二四五是不是就约等于六点二五啊？因为这个五是四舍五入，然后六点二五的 d 加上 lv 实际伸进来的长度就是这么多，大家可以看到这个六点二五是不是就这么来的啊？你通过这个总长再把这个位置 lv 剪掉，是不是就 等于六点二五啊？那么这里呢就给大家解释这么多，这张图呢就是这个二点二五，也就是说这个歪值啊，刚才我画的这个歪值是二点二五， 这张图片呢就是我用这个纸，然后用笔写的，大家可以看到这里是直径啊，二点五倍的 d 加上 d， 就是刚才这个三点五倍的 d， 然后半周长 是三点五倍的 d， 直径乘以这个派就是周长，周长再乘以二分之一，因为是半圆嘛，所以说一半的周长就是五点四九五，半周长加上平直段就是五点四九五，加上三倍的 d， 再把这个二点二五倍的地减掉，就是把这个歪值减掉，然后呢就约等于这个六点二五倍的地就是这么来的。那这里呢讲的就是比较复杂，嗯， 我之前呢也讲过一个拉筋的，在我们这个钢筋拼法厨艺教程里面，这里就是因为这一百八十度的弯钩了呢，没给大家来讲过，所以说这里给大家来讲一下这个录制这个短视频的不易啊，大家听懂的给个点赞关注，谢谢。

估计弯钩一点九倍的 d 是怎么回事？我们经常在软件里面看到估计的弯钩是两个十一点九倍的 d， 比如这个图， 这个十一点九倍的 d 呢？等于十倍 d 加上一点九倍的 d， 这个十倍 d 我们知道是直段长度是十倍的 d， 那么这个一点九倍的 d 是怎么回事？我们今天就来解答这个问题。 我们把这个弯钩放大，比如把它放大，它变成这样，这样我们看到圆弧的标注长度是 r 加 d， 这个 r 是什么？ r 是这个弯曲半径 d 呢？是估计的直径， 那么它实际长度明显是 f e， f e 就是这个圆弧，我们把它展开你看看，实际上圆弧段就比 标注长度要长一点点，那么这个差值就是一点九倍的 d， 所以说一点九倍的 d 的真正含义就是把标注不够给他补够了。 下面我们具体算一下。这个差值等于 f e 减去 r 加 d， 那么 f e 是可以算出来的，因为这个角度是一百三十五度，一百三十五度角度是弧长多少呢？就是圆的周长除以三百六乘一百三十五度，那么周长又等于多少呢？周长是直径，正派 直径多少来？直径是半径乘以二，那么半径多少来？ r， 这是弯曲半径，加上二分之地正好到中心线，二分之地到估计的中心线，那么乘以二，再乘以派乘以一百三十五除以三百六之四 弧长，那么这样它值就变成 f e 减去 r 加 d， 把这个弧长带进去，就变成这个公式了。那这遇到一个问题，这个 r 取值怎么取呢？ 这个万句半句怎么取？来，我们看一下幺六记幺零幺杠一的五十七页图记给了一些定性性的规定， 广大的软件在这个基础上给了一些量化，因为没量化的没法算的吗？那么一级钢他的直径是二点五倍的 d， 那么弯曲半径是一点二五倍的 d。 二级钢 弯曲直径是四倍 d。 弯曲半径是二倍 d。 三级钢弯曲半径是二点五倍的 d。 四级钢弯曲半径是三倍的 d。 然后呢，我们把一级钢 r 等于一 点二五倍的 d 带入这个公式里面就得到，那么他的差值是一点九倍的 d。 如果是二级杠呢，把 r 等于二 d 带进去，它的差值是二点八九倍的 d。 三级杠呢是三点五七倍的 d， 四级杠呢是四点二五倍的 d。 大家在软件里面实际上会经常看到这几个数据造价，做工程体育张向荣，欢迎在评论区 tv。

次量下不干净的毛裤长度是直毛十二倍地。为什么有些次量的下不干净要求万毛师傅被地呢？大家好，我是鸡公，我们常说的次量也叫非宽架梁，非宽架梁下不干净的毛裤长度是直毛十二倍地。 时髦长度不能满足十二倍 d 的时候，可以升到支座边望着一百三十五度弯钩，长度五倍低。也可以升到支座边望着九十度弯钩，长度十二倍低。如果图纸中标注的飞框架梁有 n 字母的抗扭腰间，或者梁的编号是 r n 的飞框架梁， 代表这些梁是受扭的非跨加梁。受扭非跨加梁的上不干净甚至直坐边王者十五倍地。下不干净也需要升到直坐边王者十五倍地。看扭腰间的宝贵要求和下不干净是相当， 所以不受扭的次量可以只卯十二倍地，受扭的次量必须往卯十五倍地。主页的橱窗里有我讲解图集的课程，想系统学习图集的朋友可以了解一下。

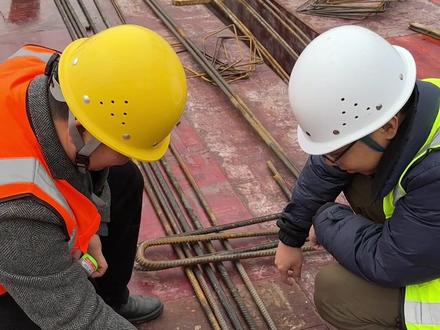

这个弯钩长度又不够啊，哎，老板，过来看一下，你们做的这个弯钩长度又不够啊，怎么了？我的杨总监，你看一下来，你们这个弯钩 二十的钢筋是不是十五倍的？应该是三十，你看到这里才二十五这个位置啊，我的杨总啊，不是你这样亮的啊，是这样的，现在新图集规定从这个外皮算，你看这 三十六十的钢筋十五倍的低三百不是从这里算的，我从做监理以来我都是量到这里。好吧，你肯定没有开新途径，你不信你问甲方小姐姐，他天天在这个直播间上面在讲 这个，是改了吗？这，这个你就错了，人家跟你老板说的没错，二级新图集规定是从这个外皮开始算，你一天到晚在工地上瞎晃什么，新图集都出来半年了，你也没看， 你说你啊，一天到工地上不是要他换什么我换什么，来来来，把这钱给我。这根总不够了吧， 你看二十三差了几公分，差了七公分，就一根，没事，我待会把它放掉。好吧，待会把它关掉，我这里一点也不行，今天下午 到我办公室来领罚单，这一根罚一千块钱，没事。我的杨工啊，过年了，我懂了啊，大家一定要早点学二技啊，不要像杨工一样。

大家好，在我们计算钢筋长度时呢，当我们遇到 a 级钢时，我们会考虑在钢筋长度的端部 会计算一个一百八十度的弯钩，那这样的依据来源于哪呢？我们的长度又该怎样进行计算呢？我们来看一下。在我们平法中， 第八条给出我们的一个要求， hpb 三百级钢筋，也就是我们常说的 a 级钢，光源钢筋末端需要做一百八十度的弯钩，也就是平法有依据，那我们又该如何计算这个弯钩长度呢？我们详见五十八样，在我们的五十八样呢，对于我们 a 的节点地方，光源钢筋末端一百八十 弯钩的一个长度值，那我们需要增加的长度是不就这一部分需要考虑我们弯折断和我们的平直断，平直断呢，直接给出我们三倍的地，那弯钩断呢，我们可以利用圆的算量方法，这边呢，类似于一个圆， 那这个圆的直径为多好呢？地，那地呢，要求是大于等于二点五倍的小写地，小写地呢，为我们的钢筋直径， 通过我们的圆的计算方法，可以算出来，这一段的圆弧段为三点二五倍的 d， 这样呢，我们再加上平至多少的三倍的地，也就是六点二五倍的地，大家学会了吗？想要了解更多的建筑知识，大家不要忘了点赞加关注哦。

广蓝的软件在编制软件的时候，就给这个弯曲直径给了一些硬性的规定，他怎么规定的？大家看一下啊，一级钢， 然后我就按一级缸，二级缸来说了啊，他这个 hrb 很难念的啊，就是一级缸，他的弯曲直径是二点五的 d， 你看二点五倍的 d， 如果是二级缸呢？他是弯曲直径是四 d， 如果是三级杠了，是五 d， 如果四级杠是六 d。 广蓝大软件在那个平法的规则的原则的下，给了一些硬性的规定，就这个词， 然后我们来算一下啊，就是一级杠弯曲直径是二点五的 d， 那么弯曲半径 r 就等于它的一半嘛，一点二五的 d， 我们来计算一下插直，注意啊，这 插直，这是标注长度，这是圆弧长度，那么插直也就是我们说的弯曲调整值等于 fe 弧长减去这个标注长度 r 加 d， 然后我们把 r 等于一点 二五倍的 d 带入这个公式，就算出来是一点八七三倍的 d， 约等于一点九的 d， 再加上这个直的长度是十倍地啊，其实我取大吗一般都是取十倍的地，所以说加上十倍的地就是十一点九倍的地，这就是我们平常说的这个这个固金的弯钩长度十一点九倍的地，就这么来的。 如果这个理解了，我们理解一下二级钢，二级钢他就把弯曲半径变成了弯曲直径变成了四 d， 半径就是二 d 了，那么他的插直也就是弯曲 调整值，我们把 r 等于二 d 带进去，他最后等于二点八九倍的 d， 加上这段值的长度就是十二点八九倍的 d， 所以有时候我们看到估计的长度，弯勾长度怎么算出来是十二点八九倍的 d， 就这么来的。 三级钢这个弯曲直径是等于五 d， 弯曲半径是二点五的 d。 我们仍然带入公式，这个弯曲的调整值就是个差值，算出来是三点五七倍的 d， 加上这个直断长度是十三点五七的 d， 这在广联软件原来是这个十三点五七是会经常出现的 四季刚，同样的道理，他的弯曲直径是变成六 d， 弯曲半径变成三 d， 那么插直，也就是弯曲调整直，最后把这个 r 等于三 d 带进去等于四点二五的 d， 那么加上直达长度识别 d 就是十四点二五的 d。

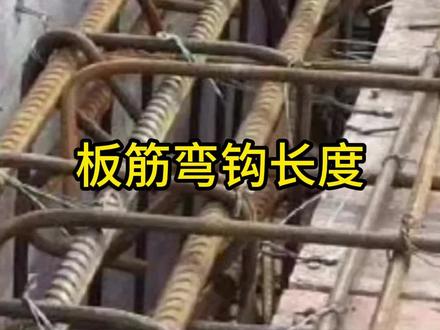

我们看这个钣金的弯钩，新版图集中标注了弯折十五倍 d， 而在说明中却要求弯折十二倍 d， 是不是图集标错了呢？大家好，我是济公，仔细看一下图集就会发现没有标错。二二级图集中强化了一个概念，叫弯后直转长度， 他等于弯折长度减去弯折半径和钢筋的直径，这里的弯折长度是十五倍地，钢筋的弯折半径是两倍地，钢筋直径是一倍地，那么弯后直转长度就等于十五倍地，减两倍地，减地等于十二倍地。 再看一下文字说明，弯后直转长度十二倍低。图集中的前后描述是一致的，但是个人觉得这种表示方法不太人性化，容易产生误解。 这样的描述图集中还有几个勾结，比如受扭非框架梁的弯折长度也是这样的情况。大家在看新版的二二机图集时要注意一下，关注我，一起学习图集！

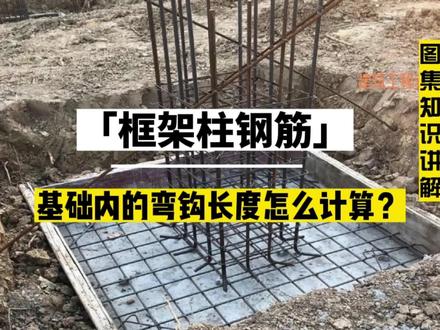

框架柱在基础中卯固时，弯钩的长度是十五公分还是十五倍地呢？大家好，我是济公。框架柱在基础中的弯钩长度是根据柱子钢筋升到基础底板钢筋瓦片上的长度决定的。 注意，这个长度是基础高度扣除底板钢筋法以及保护层以后的长度。假设这个长度为 a， 当 a 大于等于二 a 一时，弯钩长度是六倍 d 和一百五中的较大值。当 a 小于二 a 一时，弯钩长度就是十五倍 d。 如果框架柱的主金直径是二十的超表集权， a 的长度大于等于二 ae， 那么弯钩长度就是六百 d 等于六乘以二十等于一百二十毫米，他比一百五十毫米小，所以此 十的弯钩长度是一百五十毫米。茶表计算， a 的长度小于二 a 一十，弯钩长度就是十五乘以二十等于三百毫米。

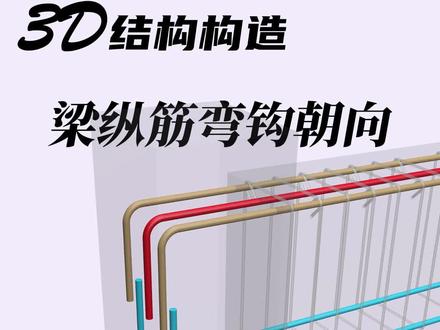

梁钢筋卯如处内的弯钩可不可以朝向节点外？有没有规范依据？我是了解过的左工粉丝群一直在问这个问题啊。当然答案是有定论的，也有确切依据。依据在哪里呢？混规九点三那次说了采用九十度弯折，卯钩的时候，弯钩印象节点内弯折， 这下面也说了，底金刚接的时候铜顶金，也就是得这样做。虽然规范有明文规定，但依然存在一定的争议。有时候量钢筋太多了，底金、顶金弯钩都堆在一起，施工难度特别大，而且钢筋太多，混凝土浇筑不密实，这样做就一定好吗？那规范为什么要这样规定呢？ 二零一零版规范没有说，我又去查了二零零二版的规范，这版规范讲了个大概，可能实验就是这么做的。具体为什么要规定弯勾方向也没具体说，我的主张是按规范执行啊。另外有谁知道底层原因的？评论区聊一下。

哈喽，大家好，我们来看这个钢筋的弯钩长度是十五倍地，那这个到底是应该从什么地方开始算呢？他是指弯钩的长度还是包括圆弧的长度呢？ 以前在幺六 g 图集上没有明确的规定，现在我们新图集二二 g 图集上有了明确的规定，来看看二二 g 的幺零幺杠幺。第一页上面 右下角这个图片明确说明了钢筋弯钩长度应该怎么算。这里标注了弯折段长度还有平直段长度，上面写了不管是平直段长度还是弯折段长度，他都包括圆弧在内的投影长度。也就是说这个弯钩的长度他是包括了钢筋的弯弧长度。 所以说我们算钢筋弯折长度的时候，应该包括我们钢筋的弯弧长度。这条虚线呢，指的是钢筋的中心线， 图中示意的他是从钢筋的外皮开始算的，而且我们在算的时候也要从我们的钢筋外皮开始算，而不是中心线开始算。大家新手想学习广联达建模翻样的，点击左下角，有老师的录播课程。

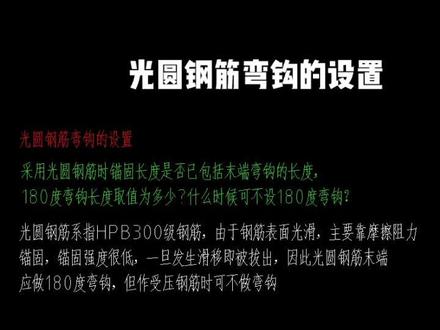

我们来看光源高金弯钩的设置，采用光源高金尺某股长度是否以包括末端弯钩的长度一百八十度弯钩长度取值为多少？ 什么时候可不是一百八十度的弯钩？那么高原钢筋呢？我们知道它指的是 hpb 三零零级的钢筋，由于钢筋表面光滑，主要靠摩擦阻力，某顾某顾强度很低，一旦发生划移即被拔除。 因此光源钢筋末端硬做一百八十度弯钩做，但是做收压钢筋时可不做弯钩。所以大家要注意光源钢筋他如果在做收拉钢筋的时候一定要做一百八十度弯钩，但是在做这个收压钢筋的时候可不做弯钩。 hp 三零零记得钢筋末端做一百八十度的弯钩时期。某固长度是指弯钩，在是指弯钩在内的投影长度。一定记得 他，他的毛骨长度是按头晕长度来算的。弯钩的歪后平直段长度比小于三倍的 g y 壶内直径为二点五倍的 g， 一百八十度的弯钩需在某个长度的基础上增加六点二五倍的 g。 增加长度是按高低的中心线计算的啊，不是按这个高低的位表皮长度来计算的。 首先我们再来看这个图当中他所计算的保护长度， la 或者 lae， la 就是保护长度， lae 抗震保护长度，他是，你看他是按这个弯钩的这个 弯钩的这个投影长度来计算的，所以他的某个长度是按弯钩的投影长度来计算的。然后我们可以看到他刚才所说的这个一百八十度弯钩是在某个长度的基础上增加六点二五倍的 g， 也就是， 哎头晕长度，这个是蘑菇长度，在这个基础上再增加六点二五倍的 g， 再增加六点二五倍的 g， 然后他用弯钩的话， 他的弯钩的平直段长度必须是大于等于三倍的 g 的，他的弯钩的 歪狐类的直径是二点五倍的手机，也就是二点五倍的高低的直径。 然后板中分布钢筋不作为抗温度收缩钢筋使用的时候，或者按构造墙图已经设有直勾式，可不再设一百八十度暗勾， 所以我们可以看到一百八十这个 hb 三零零 g 的高金，他什么情况下设完勾？什么情况下不设完勾？也就是他作为收押高金的时候，他是不不设完勾的，或者作为分布高金的时候，百当中的分布高金的时候， 哎，勾到墙头已经有直勾的时候，我们再不做一百八十度弯勾，而且刚这个呃他呢？如果按收纳钢筋按保过来算的时候， 他的某个长度是按弯钩的投影长度来算的啊？不是按呃这个直线长度来算，他是按弯钩的投影长度来算的。
