五角星模型如何绘制

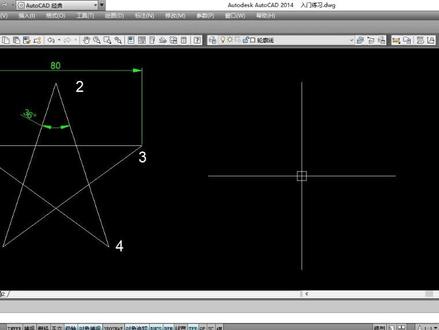

cad 操作基础练习六，绘制五角星大家好，今天给大家带来 cad 超过基础练习的第六项，绘制五角星。 以屏幕中所示的五角星为例，该五角星的边长是八十，每个角的角度是三十六度。 首先我们从一点开始绘制输入直线的命令 l 点空格键，在屏幕中任选一点作为一点水平移动光标，输入距离八十点空格键。 然后我们从三点绘制到五点，在直线命运下使用相对极数标的方式进行绘制，输入圈 a， 然后输入距离八十，输入小于号，这个时候我们需要输入角度，在这里我们输入的角度是负的一百四十四度 点空格键。现在我们需要从五点会用到二点， 仍然是采用相对及坐标的方式输入圈距离量是八十，小于号，现在输入角度，这时的角度是七十二度，我们输入七十二点控额键。 接着从二点绘制到四点，采用的是相对极速表格方式，输入 china， 仍然是距离是八十， 输入小于号，我们需要输入的角度是负的七十二度点空格键。最后呢，将一点和四点使用直线命令进行连接， 最后点空格键退出命令，这样一个五角星变位置完成。 绘制这个五角星的时候，我们一定要在绘制前注意，我们需要输入的角度 需要提前算好，并且呢，角度是有正负的，你学会了吗？

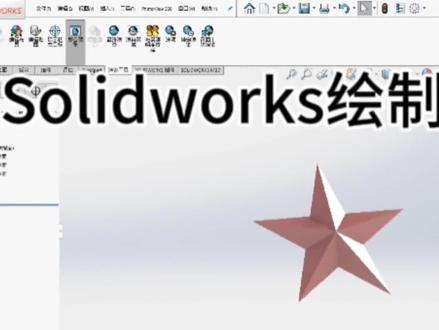

在前是基准面，绘制多边线，输入数据。五多边形，那些圆直径标注二十五毫米，激活直线命令，绘制相应的直线， 删除多余的线条，保留一个五角星形状，把外面的多边形线条转成构造线，前视基准面偏移三毫米。 把新的基准面作为草绘平面，在原点创建一个点，在工具栏找到特征放样凸台命令，选择两个草 图放养，隐藏基准面，最后渲染看下效果。

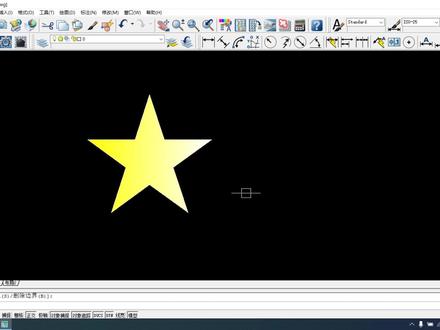

大家好，那今天呢我们来画个五角星，国庆节快到了，祝大家呢国庆快乐，也祝咱们的国家越来越强大，我们每个人呢都啊越来越幸福。那怎么去画这个五角星呢？首先第一步啊，我们呢可以先画一个 五边形，我们可以输一个 pol 了空格，然后呢输入五，对吧？我们可以画一个五边形， 内接或者外切都可以，在画的时候呢你也可以打开正胶啊，这样呢垂直画一个这个五边形，画好了以后直接使用直线 l， 然后呢我们在这里连接这些点啊，把这些点在连接起来就可以了，连这个角，这样呢把这个线给它连接起来，连接起来以后大家可以看到我们就 可以画出一个非常漂亮的五角星。画好了以后呢输入命令 t 二空格，一次两次给他修剪一下，这样呢就会得到一个非常标准的五角星，最后呢我们给他填充一下颜色， 填充的命令是 h， 输入以后呢我们在这里有个自定义，对吧？我们可以在这里面去选，我们给他选一个颜色，单色的填充，所以我在这里选择单色，然后呢把这个颜色呢给他换成 我们的黄色啊，非常的这个喜庆，对吧？啊，非常喜庆，我们在这里给他找一个这边的吧，这里有个很黄的这个颜色也是可以的，然后呢是缺点 选取确定，然后呢我们给他确定一下，大家可以看到一个非常漂亮的一个星星就画好了。

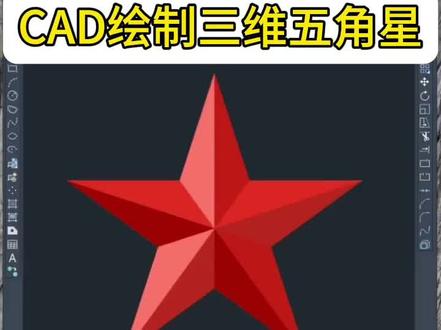

今天我们来绘制一个三尾五角星，首先呢我们看一下图形，按住 shift， 按住鼠标中间，将图形呢转动方向，它是一个三尾的五角星，在视图这里呢，我们点击下，先将它设置为俯视图，把图形呢移到上方， 现在绘制一个多边形 tol 空格下侧面数五空格下指定中心点，内球员或者是外球员都可以直接敲空格 多边形的半径处五十空格，再将多边形的五个顶点把它用直线连接起来，出 l 指定顶点，再指定顶点啊，将五个顶点呢全部连线起来啊，得到一个五角星，我们现在把这个外边的多边形啊删除掉，数字母移删除掉，在数 tr 空格两下，把中间的多余的线道呢选 删除掉，再速接。将整个图形呢选中它合并成一个整体，合并成整体之后呢，我们就可以辅助到几何的中心点 好，再点击虎视图这里我们可以切换到西蓝总得测或者是灯蓝总得测也可以呢，直接按快捷键测不得按住鼠标中键将图形呢转动一个四组方向，注 po 风格下捕捉到这个结合点，向上追，针 对这个距离的数八好，然后呢，这里就会有一个点，输 lo f t 换压，选择两个对象 空格下点击设置，在设置里面内我们设置为指纹，点击确定，再竖三 dmi 镜像，三尾镜像好，点击下选择对象 风格下，再点击 sy 平面，选择这个顶点，点击否这个时候我们再去按 shift 按鼠标中间。好，现在我们这个三位五角星呢就绘制完成了。

给我五角星汇聚出来，我可能画的不是很正，那没关系，要注意好我们的这个五角星哦，其实是一个 这五角星，他是一个这五角星啊，什么意思呢？就是我们的每一条边都相等，那他的一个角度都相等啊，比如说我们这个啊，这五个角他的度数都是一样的。那现在我们要绘制这样子的一个五角星啊，比如说我们可以比出来会是一条横线， 然后呢我们要进行一个转角的度数，对不对？那现在我们要求的就是这个度数哈，我们画位置第一笔的时候，画笔的方向是不是面向我们的右边？那这时候呀，绘制进行一个旋转，然后绘制他的第二笔， 那也就是我们来这样子。哎，往下移动。好，那我们现在做一个隐藏线，一开始他是散落的方向，在绘制完第二 方向第二笔之后，实际上他就是旋转了我们的这个角度，对不对？那我们目前要求的就是这个角度度数是多少？好，那我们现在回归到我们的这个重角形这个图上面来看， 大家看看时间，我们要到这里，所以他要求出这个旋转角度，那现在假设这个旋转角度为 a 啊，哎，因为我们在韩台词读书，我们要称为 a 啊，以 a 太 t， 那我现在要求这个讲 a， 是不是实际上就是要 a 知道我们的这个 五角星，这五个角上的这个角质记录，那我们暂时给他设个角，并应该不知道吧，对不对？好，但，但是呢，我现在可以列出他的一个关系，首先呢角 a 和角并你会发现这一条线是作为他的一个隐藏线，那实际上他就是一条线。好，那在同一条线上，他其实就相当于是一个平角，对不对？ 相当于是一个平角，那平角我们都知道，它是一百八十度，一百八十度，所以我可以得知角 a 的度数就相当于一百八十度，减去角 b， 那关键就是我要获取到这个角 b 的值。好，那现在问题来了，角 b 的时候为什么对不对角度？怎么知道，怎么办呢？ 好，我们就可以来看一下，接着我们来湿透一下脚臂，他其实是在这个三角形当中，我们要加重一下 脚臂，实际上是在这个三角形里面。好，那根据三角形的一个定理，好，我们开一个织 啊，我们这边给他说了，因为我孩子呢，我们腿的支啊，他这一个一，这是角度为 c， 哈，这是角度为 d。 好，那现在我们可以的就是角 b 加角形加角 d， 他的一个值应该等于一百八十度。好，这里的一个支持呢，就是三角形 织好分三角形的三角形角度 之后啊，也是一百八十度，所以我可以得知，脚臂实际上就等于一百八十度，减去脚心，然后减脚臂。啊，是这样子的啊，梦想呢，也就是脚心和，我只是不知道，对吧？ 好，那接下来我们再来看一下，我先瞅脚膝啊，我想知道脚膝的直。好，我想知道脚膝的直，哎，看一下他是不是用在我们这一条直线上面啊，所以这一个 看一下，要知道早期我是不是就得知道，哎，当前这个脚印的值是多少，对吧？好，那我们先来看一下早期的脚印，它是 在同一个平桥上，那其实叫 c 的值，应该等于一百八十度减去角 e， 是这样的啊，一百八十度减角 e。 好，那关键点来了，我们就是要去求出这个角 e 的值，刚才我们就在角 e 哈，惠子的时候，他是在哪里？ 哎，对了，他是在五角星的中间这个五边形上面。好，那这五角星其实有个特点哈，我们都知道他是一个正五五角星，对不对？那正五角星说明他的五条别克相等，所以我们五角星中间的这个五边形实际上就是一个正五边形。好，那现在老师还会指出来， 好，有点不标准哈，那没关系，你要知道他是一个称五连体就好了哈。好，那现在我们来看一下，我要求出哎，这个早议是多少？ 首先来看这五边形，他有个有个特点，就是五个角相等，对不对？五个角相等，然后五条边 眼上的他的一个特点。好，那现在来看一下，我们已经知道他的五个脚上的，那首先我们来看我是不是可以通过哎求出他所有脚的一个和，然后去整除一个 五就可以了。哎，就是说我们要说出五边形 内脚和好，去除椰脖啊，其实就是我们的这个脚翼的度数。好，那现在我们 抽奖仪式就得先求出五边形的内角合好，但是五边形的内角和，我不知道呀，对吧？我们可以怎么去做呢？来看一下，我们目前知道的是一个三角形的内角枝，还有是一块八，对吧？好，那实际上大家可以思考一下， 我作为一个五边形，我和外八分分成多个三角形，并且呢把我这五个角包含到这一块， 这几个在哪成里面呢？啊？谁来分一下啊？小明，哦，小明分的很好哈，他是通过其中一个角度为宝宝们的一个名眼，然后去像其他两条 其中一个点作为零点，然后向其他的一个零点哈，去绘制一个三角形，好没？没错，很棒，会折腾。好，那我先说一下会不会痛， 我回答我的位置，哎，这样子是不行的啊，时间我们来看一下，这边 三个角没问题，但是这个角不是属于我们这五个角质中的其中一部分，所以这种方法是不行的，最好的方法就是两个小女子说的法，我们通过这种方式绘制出来的。好，那之后五边形我们就绘制出了一个，两个、三个三角形，对不对？所以五边形的内角质和，实际上就是，哎，一百八十度乘以三， 所以我们就可以得出脚印他的一个值，实际上就是五百四十度，对吧？啊，这个是我们 说错了，这个是等于内角之和，是五百四十度。好，那脚印形象就除以我脚印的值，应该就等于啊，我写三妹吧，脚印等于五百四十度， 去除以五等于一百零八度，对吧？好，那现在我们知道假意的值了，我们是不是就可以反向推去除除假心，那假心实际上就是一百八十度，我们减去一百零八度，那就等于啊，几十二度。 好，那现在我们知道早期是七十二度了，一百八它成交是一百八，很推啊，减去七十二，哎，奖励你不知道对不对？好，那刚才我们说了，五边形它有一个特点，就是五个角度相等，那我们来看下这个奖励 脚对的度数是不是就是同样的也是五边形当中的其中一个脚，那这个脚是如何用脚印上的？所以我们在这边，哎，其实可以得出哈，脚 c 实际上是三等于脚臂的。哎，那这样子的话，我们这个球区他的七十二度实际上就是脚臂冷实了，脚臂也是七十二度，这就是减去两个七十二度， 那这样子求出来，说出来看三十六度，对不对？啊？很错，那就是接下来的反挥， 一直到了哎，去减去三十六度，那我们其实可以得到小 a 的度数，就是一百四十四度。好，那反推过来我们就可以得到，哎，五角星的一个循环角度，实际上就是一百四十四度。好，那其实这个就是五角星度数的一个由来，那 你要知道有这个哈，那怎么怎么来的，那你平时就可以直接系白色的湿度啊，那这边的话就是他的一个推理过程，可以理解吗？好，那我现在要推荐这个， 我们要的是这个五角星的话，那实际上就是将我们的重复执行次数改成五，然后旋转度数变成一百四和一百四十四度，他就能绘制一个五角星了，哈，五角星了。好，那这一个是通过我们的这个四会穴，哈，四会穴去绘制出的一个五角星。

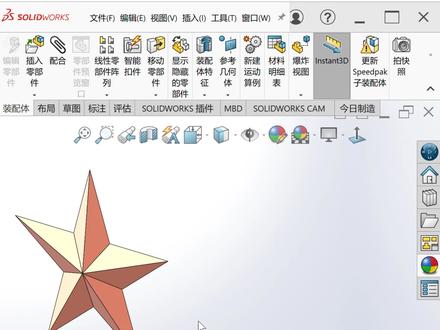

大家好，上一期呢我们学习的这种实体五角形的绘制方法，这一期呢我们继续学习一个线条五角形。那么首先我们先先点击新建零件， 选择前十几种面，点击草图绘制，选择多边形，边数设置为五边，绘制一个多边形作为勾到几何线，标注尺寸为两百， 然后约束其中一条变味水平。继续我们点击圆弧，三点圆弧，然后用圆弧连接各个角点， 连接完成之后我们给它标注一个尺寸，给它标注一个三百二十， 然后我们修剪，把不需要的部分修剪掉，可以开启这个保留结合体，把修剪的部分都自动变成结合体状态。好，然后我们 把这几个圆弧都约束为相等好，现在已经全部完全定义了。点击特点，击曲面，选择拉伸曲面 厚度，可以给他选择一个二十，点击确定好下， 现在我们就生成了一个五角星的曲面。下一步我们点击草图，选择三粒草图，点击按条曲线，然后我们把这些角点都给连都给连接起来，这些突出的五个角点呢，我们都选择他的这个边线的终终点， 我们给他选择一下， 然后第一圈呢，我们把凹进去的部分，我们都选择上面这个点，然后凸出来的选择中点，上面点，上面点， 终点上面点。好，现在是凹进去的上面点都选完了，我们继续选择下面点，下面点终点下面点， 下面点终点下面点，下面点，终点。好，现在就闭合了啊，这个给他稍微拉一下， 给他一个重合。 好，现在是已经完全约束状态了，然后我们点击退出草图， 选择扫描，选择圆形轮廓，扫描直径可以给他设个实，然后轮廓选择三 d 草图，右键确定 好。那么这个线条型的五角星呢？我们就绘制完成了，可以把这个曲面给他隐藏一下，然后我们可以给他一个颜色好，也是非常的美观好看的。那么这期视频呢？就到这里，关注小白，分享更多 sorry with 绘图技巧，我们下期再见！

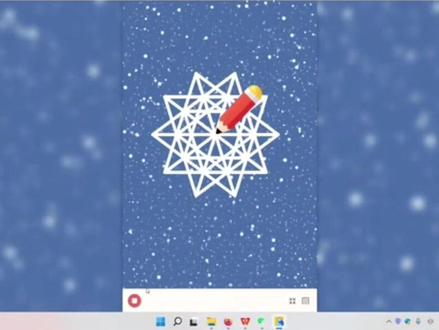

同学们，上节课我们学习了如何去绘制一个五角星，那这节课呢，我们尝试着用十个五角星来绘制一个雪花的图案吧。 好，那接下来我们开始编程，首先绘制一个五角星，我们上节课已经学过了，我们只需要重复执行五次，每一次呢都让他移动一定的步数，并且呢旋转负一百四十四度就可以了。 那如何去绘这十个五角星呢？我们可以在它外面再嵌套一个重复直行十次，然后我们把重复直行五次这一个五角星放在这个十次里面。 那如果直接这样编成的话，我们的十个五角星呢会重复的去 绘制，所以我们要让五角星呢不停的去旋转，正好我们绘制了十个五角星，他旋转了一周，是不是需要用三百六十度来除以十次，那每一次我们只需要旋转三十六度就可以了呢？ 好，那接下来我们来看一下效果吧。好，我们看到非常漂亮的雪花就制作完成了，当然我们也可以去画一些八个五角星的 或者六个五角形，同学们呢可以自己呢去改一下编写的程序，一起来试试吧。

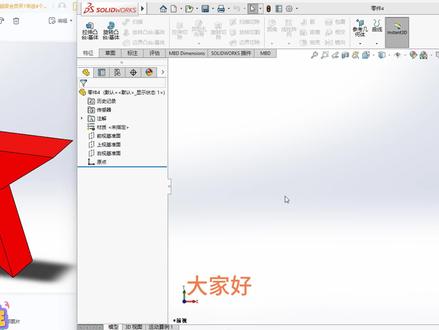

大家好，今天我们用 solid work 来画这个五角星，选择前世基准面，进入草图界面，点击直线命令，画出一个五角星，打勾完成。 选择五角星底下一点，按住 c、 t、 r、 l， 选择边上另一点，将其约束在水平位置。接着框选五角星，将五条边约束为相等。 点击智能尺寸，选中两条直线，标注角度，修改尺寸之为三十六度，回车确认，然后打勾完成。 五角星绘制完成。点击剪裁实体，将五角星内部的五条线删除，退出草图界面，进入特征界面，点击拉伸图 台，机体设置深度为二十，打勾完成。接着点击右侧外观布景和贴图，修改外观颜色为发光二极管完成。一起来画一画吧！
