ANSYS中应力结果e是什么

听说你不会受力分析，两分钟说明白中文版 nsis 仿真流程，以这样的一个梯形结构界为例，这是他受到外力作用之后的一个英丽原图。 打开我们的 ss 中文版软件之后呢，在左边的工具箱当中找到我们的这个叫结构经理学，鼠标左键选中，拖动到任意的绿色框框，在下边这个地方呢，基欧开头这样一个模块当中，右击导入我们的模型， 这时候再双击他进行一个模型的刷新，这是他刷新之后的一个模型显示， 关掉，选择我们的 model 双击，那这个结构件呢？首先我们说到它是通过这六个孔位进行一个固定，固定到墙面上，所以在左边 这个地方呢，从几何体结构开始，我们先选择静态结构这个位置，鼠标右击插入一个固定支撑，选择完成之后呢，分别选择这个面，按住 ctrl 选这个面，这个面， 把这六个面呢都选上，然后呢点击下方的一个应用，那将我们这个固定约束呢，就施加完成。在静态结构处呢，我们再度的右击再度插入一个 力，比如说呢，我这个梯形结构件呢，是在这个面呢，受到一个竖直向下的一个力，是吧？这个力的大小呢？比如说我施加两百牛方向呢，是竖直向下，确定，那这个地方就是大小方向，重点力的施加都完成，那么同时呢， 我整个结构呢，他是这样的一个摆放，对不对？所以他还有一个什么，还有一个标准的地球重力向下，那是负 y 方向，修改一下他的方向，负 y 重力向下是吧？ 好，那这样外部条件呢，我们都施加完成，那么在网格这个地方呢，我们右击给他更新一下，或者生成一下网格， 好，这是默认的一个网格类型，那么同时呢，在网格处呢，我们再度的右击插入一个尺寸调整， 因为我关心的是这个圆角部分的网格，所以呢我专门针对这个圆角部分的网格呢，进行一个细化啊，进行一个细化，比如说这个面进行一个调整，是吧？大小的话呢，比如说我调整到两毫米。好，在网格这个地方呢，我们再度右击再度生成。好，就是大 看一下这个地方是不是被加密了，对不对？被加密了啊？好，最后一部分呢，在求解方案这个地方呢，选中他之后，右击我们插入一个变形量，比如说我想看一下总的这个变形量是多少， 同时呢再看一下我的应力，我看一下等校的保密赛事应力是多少，对吧？好，最后的话呢，方案之后呢，右击我们有一个叫求解的，点击求解就可以了， 所以这个一般流程呢，其实走起来是比较油腻的啊，更多的细节问题，细节内容大家可以看一下，我们左下角的这个图标里面有相应的教程，相关的这个详细的课程，大家想学习呢，可以去学习一下， 那大家看这是他的一个等效应力啊，那要说呢，实际上这个结果呢，得出来呢，你可以看到他受力之后的一个大致的一个趋势，看到没有啊？

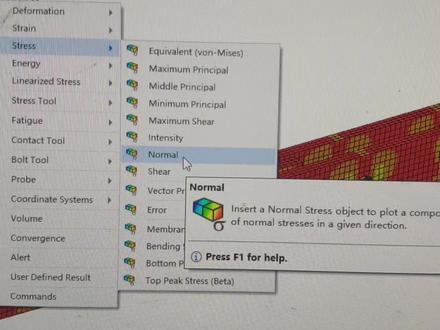

经常有朋友问这个 answer some mechanical 的这个内力输出结果都是什么意思？咱们今天介绍一下。这个 normal stress 呢是正盈利， share stress 呢是减盈利，他们两个是互相对应的。 no more stress 在有些资料里被翻译成了法相英里，时间是不准确的，它的标准翻译是正英里，正英里是垂直于横截面的内里，剪盈里是位于横截面上的内里，这是最基础的内里指标。 呃，然后呢，就是这个 principle stress。 principle stress， 呃，是主应力。呃，什么是主应力呢？主应力就是应力状态中位于主平面上的正应力，主平面上的正应力成为主应力，也就是 principle stress。 principle stress 有三个输出结果，分别是 mice， mom， 米豆和 minimum， 他们是，他们实际上就是三个方向，呃， syz， 三个方向互相垂直了。呃，他们的大小通常遵循这个关系是，呃，有大小之分的。 然后呢，就是这个，就这个 intensity 和 maximum share stress， 这两个是基于第三强的理论， 也就是最大千硬力理论。呃，他们基于特雷斯卡理论输出的这个内力结果。呃，这个结果呢，是基于千硬力，认为最大千硬力是导致失，导致失效的主要原因 还有一个呢，就是这个等效应力，这是用的比较多的，也是现在这个行业里边机械行业比较认可的就是这个， 呃，等效应力，也就是翁麦斯冯冯三思理论，他是基于这个呃均分开分法的这个失效准则。呃，以对以与主营理对应关系，是基于一种均分开放理论的一种对应关系。

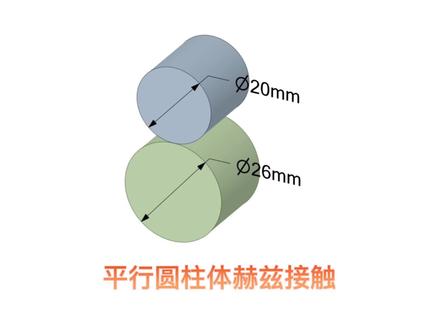

好，开始，首先进入前处理，定义单元类型，选择实体单元，选择幺八三八节点的平面单元， 单元选项是平面的盈利问题。然后定义材料， 现弹性的材料，第一个材料一，第一个材料定好了， 第第二个材料 好，第二个材料定好了， ok， 我们再检查一下，好，可以， 然后创建几何题，创建面，圆形面，九十度的一个圆形面，零到九十度， 半径十三毫米。好，创建好完成。然后在这个顶点再创建一个小的一个面，把工作平面切换到 这个观念点，然后再建一个面，这个面呢，是从负九十到零度，半径两毫米， ok， 来创业好了。然后把 面编号打开，显示面，用布尔操作，两个粘在一起，布尔操作 over life 搭建在一起，选择这两个面， ok， 然后上面有一个小面，删掉他，删除 delete， 删除面和之下的线和观音点。好，删掉了，然后再显示一下线，把观音点号和线号打开， 看一下这些线号，面号，观音点号，压缩编号，压缩，压缩， 压缩所有编号， ok， 把压缩完成，然后把工作平面打开，再看一下。呃，把这个几何面镜像到上面去，把合动坐标器切换到工作平面， 然后选择镜像操作，剑魔里面有镜像面， 这个注意啊，这为了呃提高工作效率，我们先把网格划分，然后和网格一起进行，所以说我们先划分网格， 下面的面的材料是二，选择材料二， ok， 然后网格工具里面设置整体尺寸，一毫米一个单元， 圆弧线十二份，一条线分十二份，然后划分网格，采用映射网格划分，先选小面， 然后再选大面，网格划分好，网格划分完成，然后对这个几何体，几何面和网格单元节点一起镜像，在芥末里面，镜像面 在当前的这个坐标系，活动坐标系就在这工作平面，然后所有沿着外镜像就是 xa 平面，镜像面和网格一起镜像拷贝。 ok， 镜像 上去，我们注意下上面这个体的半径是十毫米，我们把这个模型进行等比例的缩放，先选出来，选择上面的面，两个面， ok， 显示下面，然后显示单元，把面之下选中，然后看一下当前的单元，当前的面，镜像操作之后选择 等比例缩放。揭膜里面操作里面对 skill 操作里面的 等比例缩放，选择面，选择所有下面的 是十三毫米，半径上面是十毫米，所以说缩放比例是十除以十三， xyz 都是十除以十三， 然后是移动缩放，以活动坐标器所在的原点进行缩放。 ok， 好，然后再显示单元，我们看一下，再检查一下单元的材料编号，打开这材料编号是二，我们也要对他进行修改， 这个操作里面有修改这个，往下看，有修改单元的属性，选择单元属性，选择单元的材料，把材料编号改成一， 看一下已经改回来，然后选择所有，再看一下，下面是二，上面是一，这个做好了，把材料编号关掉，下一步创建接触， 把线号打开，放大比例看一下，我们的原则是小面作为接触面，大面作为目标面，创建接触关系看一下，选择 这个导航按钮，导航的菜单很方便的往下看一下，首先选择目标面，拾取目标面，拾取下面这个大面，这个线衫作为目标面， 然后下一步接触面，线面与面的接触，选择面 限期，上面这个小面作为木板面，然后下一步摩擦系数，不考虑摩擦，摩擦系数，取名创建接触完成。 下一步我们试加约束和载合， 试加载合里面有结构，上试加，首先试加约束，我们在线上试加 对于下端的线约束 x 方向对称面，在对 趁这个地方，这些线是加垂直于面的约束 s 方向约束上。表面呢，我们最好偶活一下自由度，看一下选择线， ok， 选择线显示下线，线已经选好了，再显示下单元呢和节点呢，是整体的，下一步将节点依附到 线上，然后 ok， 再看节点啊，节点选出来了，偶和这一排节点的自由度，偶和 y 方向的自由度，偶和自由度参考的编号，从一开始 数据就可以了，把这个网格关掉，这是做好了，然后选择所有，再显示一下这个模型， 施加载合，施加力，在这个节点上， 在节点上施加力，我们藕和自由度之后施加一个节点的施加载合，就相当于整个面施加的都是活力的大小，就等于这个这个施加窄的大小，施加负的往下压一千六百牛顿 好， ok， 我们再来看一下接触算法，我们创业接触之后，检查一下这个接触算， 这个自动创业接触之后自动就生成了接触单元，目标单元，我们接触相关的设置在接触单元里面，我们看一下接触算法，修改一下，改成拉格朗日划函数方法， ok， 求解，在求解里面，这是非验性的问题，我们设置一下窄和止步，比如说两个止步，最大的十个，最小的一个，写出每个止步的结果， ok， 然后求解，求解，当然求解前务必选所有啊。 ok， 左脚完成，我们看后处理，看接触压力，接触压力看一下，这里有接触， 接触压力，然后一比一的比例，接触压力等于一千六百四十二， 那么接触的，呃，这个长度呢？这段有多长呢？你看有的是有接触，有的等于零，没有接触。我们定单元表， 并单元表创建来接触的相关的单元表，第一个接触状态选择它， ok， 当然我们可也可以显示云图，显示接触状态看一下，这就接触状态。 接触状态我解释一下，这里有一和二的标志，一代表不接触，二代表接触，所以说我们把 这个单元表看一下，单元表中，呃，接触的单元选出来，我们看一下，这里有零，看见没有，哎，把我们把接触单元先选出来，接触单元先选出来，单元类型是三， 然后再显示一下单元，我们再列单元看一下，你看有的是二，有的是一，还有的是一点五，就是我们二是完全接触的，我们选择根据 结果选择单元，通过结果选择接触的单元，这个接触这单元表刚才定一点，选择二，范围都选择二， ok， 这样的话就把接触单元选出来了，我们再看一下接触单元的接触压力， 你看这些都是有接触压力的地方，然后节点呢？看下节点，节点还是所有的节点呢？之后选择节点依附到单元上整体，然后再显示一下节点， 这些就是有接触压力的节点，那么这个接触的宽度有多宽呢？接触范围有多长呢？就是这个沿着 x 方向，我们可以测量一下这个节点的距离， 在前处理里面有，有找一下在建模里面切克计划 合对齐合，这里有节点的距离，查询一下最拾取最左端和右端的节点，然后 这个距离 x 方向就水平方距离就出来了。所以说接触的宽度，就接触这个沿着这个水平方向接触面的宽度 就等于一点幺五二四二毫米。好，我们就讲到这里。

好，开始学习高速旋转体，考虑离心惯性力，计算他的盈利。开始前处理， 前处理，定义单元类型，采用走对称的单元，八节点的幺八三单元，在单元行为里面设置成走对称。 定义材料，材料弹性、抹量、剥送笔。用毫米单位， 由于要考虑离心冠心力的作用，需要输入物体的密度， 对于密度，密度是用，用的是毫米单位，那么这个密度呢？用七七八零零，默认的国际单位是七八零零千克每立方米，那么在用毫米单位，这个要输七点八一的 负九次方，这个就单位就是蹲每平方毫米，再注意七点八乘以十的负九次方， 蹲每地方毫米就是一千千克每地方毫米。呃，这个单位 建模，建立几合体，创建面走这些模型要在第一象限 xy 平面的第一象限建模，输入 x 和 y， 他的坐标区间 这边是二十五一百 y 高度方向，这是一个旋转圆盘，圆盘的高度就是厚度四十毫米，圆盘的内径和外径，这半径是二十五 到一百。好，然后画风网格，画风网格时候 设置线的份数，这个高度方向分六份， 再来厚度方向分十二分。 画风网格， 这模型简单，画画的很规则，私家 这是一个，这个是一个，走的是模型。我们试一下约束，试一下什么约束呢？ 看一下在半径方向，因为是轴对称，他是个圆筒减分，轴对称，他会 在半径方向有变形，他会自由的伸缩。半径方向不能约束。走向方向呢？走向方向需要约束， 约束约束这个他的位移，约束 wifi 位移上段呢？ 呃，采用藕和自由度，藕和他的 wifi 自由度，那么把它把这个线选出来， 通过线编号， ok， 看一下节点，今天所有节点， 然后节点依附到线上， 把这一排节点选出来了，偶和自由度，偶和选择所有偶和 y 方向，自由度 编号从一开始， 现在约束就加好了，一个是加下端约束外放下，上端呢？藕和外放下， 因为这是一个高速的一个旋转体，离心力如何考虑？我们键盘的时候并不是说把这个圆盘让他转起来，结构旋转起来不是这么做的，我们只是考虑离心惯性力，通过通过惯性， 这个窄盒里面有惯性四加惯性的这个呃角速度，看一下结构里面有有这个惯性角速度，这是高速旋转的圆盘，那么角速度呢？ 他是看一下是绕着这个热轴，不是，是绕着歪轴，我们对称轴旋转的，歪轴旋转，我们的角速度是一千五度，每秒出一千， ok， 看这个箭箭头，两个箭头就是绕着歪轴的试驾的小速度。 好了，可以求解，求解一下，求解完成，看下结果， 首先看阴历，结果 x 放阴历， x 放阴历是镜像阴历，最大阴历是十八点九照帕 环像音力，呃，镜像音，我再说一下，在镜像音里看一下，他都是正的，代表这个高速旋转圆盘在镜像他是受拉拉的音力，受拉音力的环像呢？ 环向内表面六十六点八，也是在环向，就是圆周方向，他也受拉引力， 还有 轴向就是歪方向，这个歪方向他的相对于镜像和环像这个力量也是比较小的。然后再看一下变形 x 方向，镜像变形 查询一下内外表面变形 x， 呃， x 块变形查询内表面是零点零零八幺五， 外表面呢是零点零零八八三六，这是毫米单位。当然我们这个模型呢，也可以对他走对称扩展， 因为这是一个圆盘，是一个三维的结构。假设我对环项意义进行走一层扩 扩展，扩展一下，看一下在样式里面走对称，二维走对称扩展，选择全扩展。 ok， 然后看一下， 这就这个模型就计算完成。好了就讲到这里。
