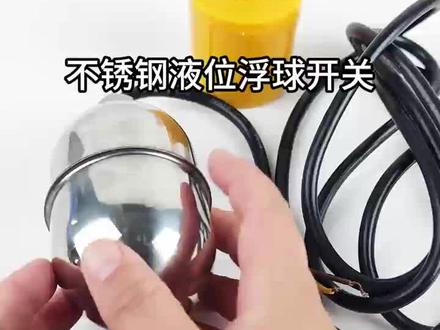

利用浮球开关做了手动和自动的排水线路,我们看一下线路应该怎么接。首先接上一个起跑停电路,两百二十伏是控制电源,三百八十伏是主电源。送电以后,按下启动按钮,接触器吸合,通过十三和十四完成自锁,停止按钮停止, 然后再找个转换开关。转换开关的作用就是将这里的电源分别给于两路,一路给手动,一路给自动。将转换开关接到停止按钮上端,加上手自动转换开关以后,想要手动控制,把转换开关拨到手动,按下启动按钮,启动停止按钮停止,到 我们拨到中间的时候是停止按钮,开关是控制不了的。将转换开关拨到自动以后,这里的电源分配给自动,自动部分加上一个浮球开关。浮球开关总 共有三根线,黑色为公共端,黑色和棕色作为排水线路,黑色和蓝色作为供水线路。如果想做自动排水的话,将黑色和棕色一根线接转换开关的下端,输出 另一根线接到这里的线圈。接好以后,如果想要手动拨到手动,按下启动按钮启动,并且自锁停止按钮停止,想让他自动的话,拨到自动。利用浮球开关完成高启动低停止的排水控制线路,这就是手自动排水线路的接线。
