福田图雅诺风机拆卸教程

由于是二一年新款的车，资料上也查不到任何的电路头，而这张车的这个故障点必须一次性锁定，所以我也请来了两位大师来助阵。接下来让大家先看一下他的故障现象。 这是一张柴油版二点零 t 的图雅诺，他的症状是什么呢？啊？空调开关完全打开啊，没有风， 最高档过一下就来了，我开了，然后现在来了吹风了，症状就是这样啊， 啊，他没有低速档。新款的图雅诺二点零 t 柴油的车，故障现象就是这样。本来按照我正常思维，正常的维修经验来判断，这种故障现象 就是这个风机调速模块的问题，这个车的鼓风机系统解码器也进进不去，读不了故障码。这个调速模块呢，他有三根线，三根线按照我的思维来理解，就是 一根线，他是负控的，一根线就是负极线，而另外一根线他就是直接从模块出来，然后直接就到那个鼓风机，还有一根应该就是控制线，控制线呢，有可能他是占控比线， 这个就是他的调速模块了。等一下我们来测量他调速模块，我调速模块他是三根线，是负控的，这根黑色粗的是控负的，然后这根红红黑色是 线，是到电机的，而这一根纯白色是到空调面板的，应该等一下我们测量一下，看看是不是占空笔的线啊。现在来陈师傅来发挥， 等一分钟来测量一下战控比， 而这个战控笔线 可以拿万用表测量，本来占空比线是你把风量调大，他占空比线， 他的电压速肯定是会跟着调大额变变大或变小，调小额变大或者变小。他是随着你 开那个鼓风机的风量的开关来变动的战控比线的电压，但当我们在测量这根战控比线的时候又 感觉他又不像战控比线，他打开风机一档的时候他就有个六六伏或者七伏左右的电压，而把风机完全关了他也会变成零伏，但是旧的鼓风机烂了， 新的鼓风机在这里。这个车拆鼓风机麻烦的很，要把仪表台拆拆下来才能弄到鼓风机。看一下现在空调是开着的，开着的一档一档有电压过来， 但是有电压，但是这电压不正常。我开的时候他不会变化吗？嗯，我我开风量他不会变化啊，你啊，你现在看着啊，你开一档再开着，看到没有？ 不对，有有电压但是不对，而且变化的不正常啊。现在你关了看他电压啊，关了他就没电压。 现在我们在测量控制线，也不知道是不是占控米的线， 两位大师傅从电压测量的结果看着又不像是战控笔线，欺负 好呃。粗的。这根是大的，这根是真空， 自己控制自己过来那个的，你说什么那啊。嗯，另外一根控制 线是从这里过去的啊，控制线在这里，我都已经找到这根。这根。这根啊，纯纯白色的吗？这根我已经测量了，就是到里面控制的，里面有两个二极管来降压的。 这根是哪里拐的走了那根？嗯，风机的风机上就是那根，是直接串到风机上了。风机上，哎，风机上没得啊。风机就是两根主线， 他这个电路图是那个呢？他比如说主机，电器直接到电机，电机经过电机，他又回到这个，这个负责，接下来就让大家看一下我们是怎么测量他的电压，然后是怎么 把这个问题解决的啊？最后那个鼓风机的调速模块，我们又是怎么测量他的电轴和判断他的好坏的？他是最高最高档，现在最大档，风吹了 又降温了，电压怎么 求？是女汉子， 你你你判断他的电压正常就调速不快啊？对，这一根都是你现在量这测量这根是到电机的，这根我知道，嗯，这根到电机的啊，那根到电机的，没必要，就是要测量控制线。 现在我们来测量一下这个鼓风机的电轴，测量个电轴首先进行一个修表，修表啊，好，表接通的。接着我们 把表调到两兆油来测量他的电轴，这一根是到鼓风机的线，也就是输出的线，这一根呢是静电的线，这一根是控制线来测量。测量这一根的电轴好，九百多兆油， 然后控制线一千兆为哦，这个是新的，没问题的，这个是刚发来的，来看一下旧的，旧的这个是要更换的，有问题的。嗯，我先来测量一下静电 啊，没有组织，嗯，没有组织好，这是控制线，没有组织，没有组织 啊。接着我们还可以用另外一个方法进行进行检测。这个电阻问题啊，就是二极管，二极管档位测量，先测量这个好的， 然后二极管，二极管测量他的管压降。好，静电和出电的管压降是三百多， 这根是没有的哦，这个三百多哦。来测一下，有问题的，这个 好，有问题的，这个看到没有？二极管档位没有管压降没？ 没有，看表是通的，没有管压浆就证明他是出问题的了，所以现在新的到货了，装上新的试一下，还有和大家说一下。 好，大家说一下，把镜头给拉远一点，就是在你测量这个二极管还有电阻的时候，这两根表笔，这两根表笔如果说你像 像这样测的话，他是反向接通的，像这样测，如果没有的话，你要你要把它 正负对挑一下，看到没对挑一下就没有了，就是要两个指针，两个表笔，指针要对挑了才才能测准，这他这个电阻组织啊，这些通断啊，这些有没有问题？如果不对挑的话， 测出来他是二极管反向接通的，测出来就不准了。好，现在装上新的来试一下风机，现在我们新的调速模块已经换上去。呃，看一下，现在是一档的风力，一档的风力能看出来了，再调个二档， 看他的抖动，二档的风力再调三档，这条杠再开个最大看啊，然后我再慢慢减小， 再减小 啊，高低瘦什么都有了。哎呀， 完美改节问题，再调高一点，好看到没？再降低二档，现在是二档轻微的一点风力。

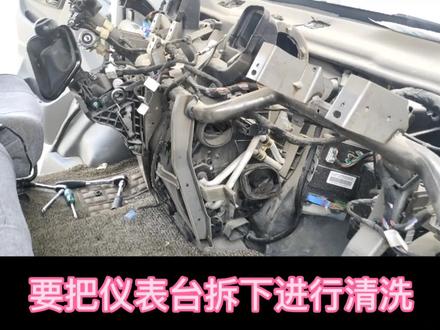

莆田土雅诺清洗蒸发箱，由于此车设计没有空调滤芯，要把仪表台裁下进行清洗，全部被泥巴糊死。 用内窥镜蒸发箱清洗套装一遍一遍清洗，经过一个小时的奋斗，终于快完事了，准备安装才下来的福建 ok 了，还原如初，效果嗷嗷叫！
