断路器都有哪几种脱口方式？他们各自有哪些优点？我们八八年就做断路器，今天来跟大家聊一聊。首先最常见和最稳定的方式就是乐磁脱口，他分乐脱口和磁脱口，乐脱口是通过双金属片 或电流延时发热变形推动脱扣机构，比如线路过窄啊，磁脱扣是通过电子线圈的短路电流顺时推动斜铁进行脱扣。缺点就是只有两段保护，一个是过窄，一个是短路，灵敏性也比较低。第二种就是电子式脱扣， 就比如我手上这只就是电子式断路器，他是在传统乐磁脱口机构上增加了一个电子元件，用于检测组电路电流进行放大去推动脱口机构，可以提供三段到四段保护。优点 是动作精确，而且可以通过加装模块来进行远程控制。第三种是分离脱扣，它的原理也是在磁脱扣装置上加装一个电子元件， 通电之后会立即模拟短路触发托库机构一般用于远程断电用的最多的就是消防回路当中。明白了没？关注海鸥，我们一起学习电气知识！

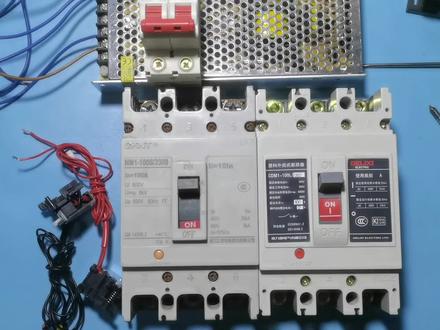

大家好，今天我给大家讲一下那个消防脱口器，就是那个在苏州开发商行的这个脱口器哈，这样现在我们主要是在于第一点是选型啊，因为客户要加那个说介绍你们选型的问题，就你就问客户他是哪个哪种开关 上面写着二五零 s， 这一个，这个比如德力西的，咱来讲吧，德力西的是二五零 s， 这一个是一六一，二五 c， 就是在他这个前面，这个 越大，他这个他外壳越大哈，这两种调过去他不一样的哈，你看这一个就是这个黑色的是二五零，这个配这一个的，这两个是配这一个的， 这两个都是写的二五零，二五零再配这个，然后这一小的呢？是用这一种，这一种，对吧？除了写幺二五这边也是也是幺二五，这两个是配这个的，这一块 他是两个操控器，一个是线圈吧，这是二百二了，在写字上看线圈二百二了，我们二百三十伏，他这边可以选哈，有二十四伏的，二百三的，还有四百的，就是 哎，打叉的这个地方选择，你要问一般的我们使用二百二的比较多哈，对吧？然后这一个是是线圈，这俩线圈给他放电， 他就他给他这个这个动作，就把它开关按下去，稍微人工去替代，人工就会断开啊，他分类就是断开的意思哈，然后这就是辅助不出头，这个，这是下边是三个，三个是一公共端，哎， f 十二跟它之间是是常闭，这常开这块是一个反馈信号，这些做一个反馈用的这个信号，哎， 改成这一个啊，来我给大家演示一下啊，怎么怎么怎么安装哈，但是一般消防这块会用到，他是消防，来个二十四伏给他就是断开，大家拆开看啊， 下来以后啊，就是这是弹开以后是两个空出去左边的，左边的是线圈的一个左看一看是两个，两个两个卡槽，这样直接就卡进去，装上就装上了。然后再一个是锁住锁的时候装到装，装到右边的，这也是 干完了以后把线放出来，然后把把盖上上就可以了。啊，明白了没？大哥给来演示一下，把这一个装上。

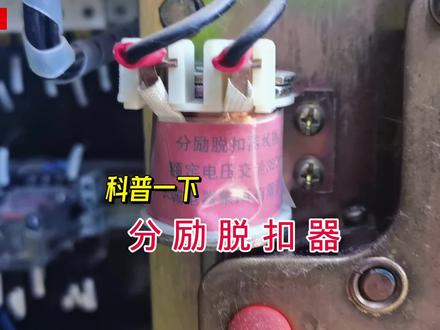

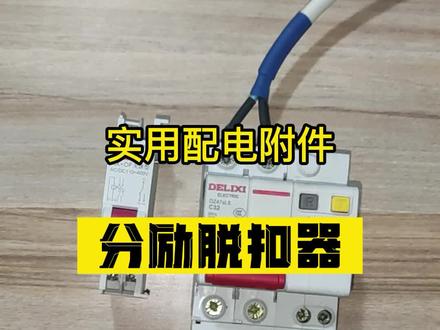

分离脱扣器，来看看他的用法， 把空开侧边的贴纸撕掉， 在分闸状态下最好卡扣， 轻松一按即可完成拼接。 来通电试试看。 脱口系线圈供电， 如果没有特殊要求，应选择负载端接线，因为脱扣起线圈不能长时间通电，选择负载端可以在动作脱扣后立马断电。 增加一个按钮。 大家想到有什么应用场景了吗？

高老师，高老师，这个图怎么看呀？这个，这个就是我们那个束河段路的一个跳闸曲线图啊，我们也可以叫他叫做拖扣曲线图， 具体跟我说说呗。必须安排，就是这个图呢，主要代表是我们断路器在不同的电流情况下，然后他的一个具体的一个跳闸时间。来，我们先来看看啊，我们先来看这幅图啊，横坐标呢代表是电流大小，如果这个一的意思就是说一百的速度，断路器流过一百，安排就一倍， 二的意思就是一百的缩短率，留过两百安培啊，这两倍的意思啊。纵坐标呢代表的是时间，就是我们跳闸时间，一呢代表一秒钟跳闸点五代表零点五秒跳闸 点零五代表是零点零五秒跳闸。好，我们先来看速度，当率流过一百一百，速度当率在一倍电流情况下往上拉看和黑线是没有焦点的， 这个时候就代表我们的硕果断电器啊，留过额定电流情况下是不会跳闸的。我们再来看看这个二啊，就是我们硕果断电器留过两倍电流。往上看，第一个焦点大家在这往这边走是七十五秒，第二焦点在这 往这边走大概是七百五十秒，这就是说我们的一个一百的售后端流过两百安排的时候，他的跳闸时间是在七十五秒到七百五十秒之间， 具体的挑战时间是根据用电的具体情况随机的。好吧，再来看这条直线啊，这条直线的意思就是流过八倍额定电流的时候啊，然后我们看时间，这焦点在这往这边拉， 大概是零点零四秒，也就是四十毫秒。呃，这个就是说我们的 soft 断气流过了八倍额定电流的时候，他是在四十毫秒就会直接跳闸，这个时间是固定的。哦，最后啊，我们来看这个绿色区域啊，上面写的是 t 小于十毫秒，对吧？然后看绿线往下拉，大概在这个位置，这是二十四，这边呢，最后是三百，这个说的就是我们缩口断路器啊，在二十四倍额定电流到三百倍额定电流之间，他的跳闸时间是小于十毫秒的。那为什么是绿色呢？这就属于室内的电器缩口断路器的一种特殊的脱口方式， 他叫做能量脱扣。那什么是能量脱扣啊？这三两下讲不清楚啊。建议呢到室内的电器研究院看看他这个讲课视频啊，上面把这个断路器啊 怎么介绍都讲的特别清楚，而且这边还有很多的，你看店内质量治理啊，中央开关组建啊，电子设计基础啊，这样的一些视频课程都在上面有。我待会把这个链接呢放在评论区，粉丝们也可以都去看看哦，那我现在就去看看，嗯。

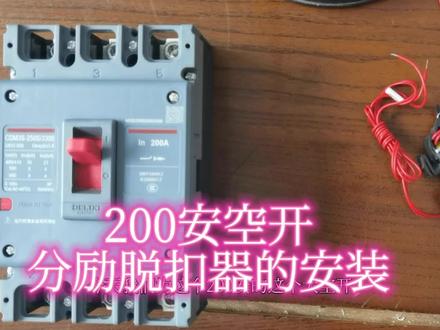

朋友们大家好，我是大军，今天呢我们来看一下我们的速克式断路器上面如何安装我们的那个分离脱口器 啊，我们这分离脱口器呢是要有些呢是要单独购买，那有些数开始断路器上面呢，他是附带的有这个配件，那这个分离脱口器呢，他的功能是干什么的呢？我们之前的视频当中呢，也有讲过，那么有兴趣的朋友呢，大家可以去看一看 分离脱口线，他能够使我们的那个断路器啊啊控制他自动断电，然后这个这是他的一个辅助头，辅助头呢能够啊装在他的侧面，能够知道我们的断路器目前处于一个是 通断的一个状态，他是属于接通的还是属于断开的，还是属于脱扣跳闸的一个状态。 分离脱口器我们看一下他实际上那里面他就是一个小线圈，然后呢他底下呢有一个小小的微动开关 啊，在这个地方啊，这有个微动开关，这个脱口器和这个辅助头呢，他分有那个左边安装和右边安装，那么购买的时候呢，那需要分清他的左右，需要注意， 那对于我们这个分离脱口器的大小啊，选型的时候呢，他也是要依据我们那个舒克斯断路器啊， 他上面的那个型号以及他的大小啊，那进行区分，你要非得按照他这个型号跟大小进行区购买了才能够安装起来才合适，不然买大的买小的他是安装不进去的，不好安装好。我们首先来看一下他是如何安装这两个破口器， 其实这个也很简单，我们的面板上面他有四颗螺丝，这个面板呢他是可以拿下来的。好，这四颗螺丝呢我们已经拆开把面板呢拿下来，他内部呢是这样的一个状况，那么在安装这个 分离脱口器的时候啊，我们的开关呢始终要处于接通的状态啊，我们的开关呢要打到接通的状态，那么他的那个出头啊，他才会下去啊，我们的出头啊才会接通，那么向下才有这个空间呢，哎，刚好呢可以安装我们这个出头， 那么我们这个分离脱口器呢，大家注意这后面他有一个啊活动柄，他刚好，我们来看一下他的这里有一个活动活动手柄，里面有个线圈，刚好线圈呢可以带动这个手柄呢，那么刚好可以驱动我们这个 横杆啊，所以我们装的时候呢，这个小笔呢是安装在这个横杆上的，然后他这两边呢有一分边呢是有四个角啊，有四个角，四个角是向下 刚好的对准这边，这个有四个槽，那么他这边呢只有啊对角的分别有两个，只要你买的合适呢，刚好是可以安装的。侧面的这个挡板呢，我们把它取下来， 好，这样子安装进去的很稳当啊，装上了以后他不会随便轻易脱下来，然后这个爪杆呢刚好是可以勾住这个横杆啊，这个线呢放在侧面就好了， 这个呢辅助出头呢，大家要注意他本身呢是这个样子的，有三根线，那么把这三根线呢绕进去， 从这里面槽里面，然后这个面呢是向外面，刚好呢也是可以放到这个槽里面，他也是有啊对角呢刚好呢有，刚好有两个角， 刚好可以对上这两个角，然后这两个线呢放下来拴到这个侧面。好，装完以后呢，我们把这个盖板呢就可以盖上去 啊，这上面这个挡板要拿开， 不然等一下线的话会放不下去。好，这样抓上去了就刚好合适，我们把螺丝跟它上紧， 上好了以后我们来看一下活动自如，然后侧面这三个管角呢，这个辅助出头呢，他上面也有限号，幺四， 这个呢是 f 幺幺，这个呢是 f 幺四，这个呢是 f 幺二，那么幺幺呢他是公共端，他跟幺四呢是一对长开，跟幺二呢是一对长臂。我们来找外表的连连一下， 外表打的通乱的， 以红色的为公共端来跟其他的进行测量。 好，这个呢是跟幺四是通的，当打上去以后呢跟幺四是通的，打下来以后呢他跟幺二是通的， 跟钥匙呢就断开的，所以说他能够反映我们那个断路器的一个通断的通断状况， 我们的那个脱裤线圈他不可以长时间进行通电，他是一个短时工作制，所以说他内部呢他有一个串呢，有一个微动开关，那么微动开关呢也能够帮他切断电源， 这个呢是只要给他一个二百二的一个驱动信号，那么他呢就可以促使他进行跳闸。我们来接线试一下推上去， 这个呢接着我们的付费电表啊，费空电表上面消防分离脱扣上面啊都非常的方便。 好，这个两个线已经接好了，我们给他通上电， 我们来试一下，我们看会不会跳闸， 大家看马上就脱裤跳闸了啊，很很准确。 好，我们再来看一下，充上电 马上脱口掉渣啊，这就是分离脱口器的一个功能，他一般呢是用在那个非空电表啊，还有我们的远程控制啊，消防墙切上面啊，用的比较多。好，今天的视频就跟大家分享到这里，感谢大家的观看，我们下期再会。

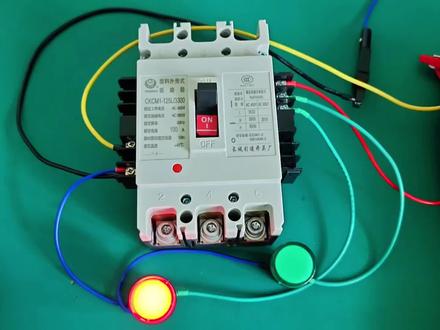

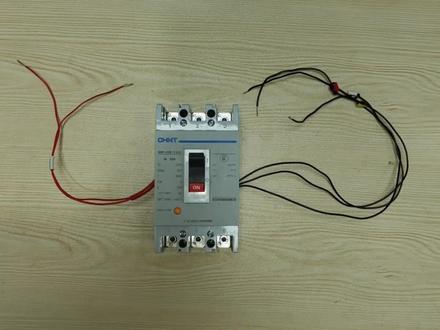

大家好，我是小王，今天这期视频给大家讲一下非消防电源切断电切分离脱扣它的一个原理。接线前面这是一个带电切功能的断路器，是一个三相电的断路器， 在这个断路器的里面啊，侧面这个里面有一个分力脱扣，那么分力脱扣里面有电磁线圈， 那么一般情况下分离脱扣里面的电磁线圈工作电压，启动电压都是一个二百二十伏的交流电源启动。我们看一下这两根红颜色的线啊，就是从这个分离脱扣上面接出来的，我们给这两根红颜色的线接通一根火线，接通一根零线， 也就是接通一个交流二百二十伏的电源线，就可以启动啊分离脱扣里面的电池线圈，从而启动分离脱扣，那么分离脱扣启动动作之后， 他就可以把这个非消防电源切断，把这个断路器的这个闸刀啊给他实现一个拉闸断电啊，分力脱扣就是一个执行器啊，执行拉闸断电的一个执行器。那么右边这边三根线，他是无缘输出的反馈信号线， 那么一根线是公共，一根线是常开，一根线是常闭，那么他输出的是无源通断开关量信号，我们输入输出模块联动控制启动这个分离脱扣，那么 分离脱扣动作之后，我们需要给输入输出模块报一个反馈信号，代表这个分离脱扣已经完成启动。我们这三根线取一根公共取一根常开啊，接到输入输出模块上面的两个反馈端子上面输入输出模块启动联动启动分离脱扣啊，分离 脱扣动作完成切断电源这边公共和常开变成闭合相通输出一个无缘闭合的导通信号给到输入输出模块的反馈端子上，那么输入输出模块收到反馈信号可以传递到火灾自动报警主机， 这就是非消防电源切断啊，分力脱扣它的一个原理接线。今天这期视频就给大家讲到这里，谢谢大家的观看。

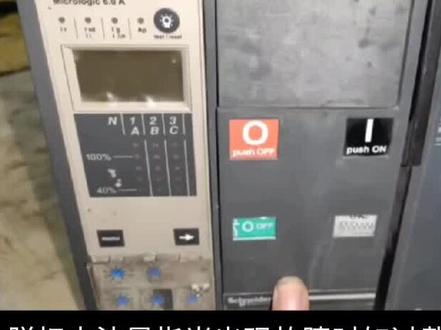

脱扣电流是指当出现故障时，如果在或短路时是断路器动作的电流。五到十类指的是额定电流的五到十倍。因为根据电路中故障的种类不同，如 读过载短路、相间短路等。在过载时并不是一定要立刻脱扣，而是根据其热效应来确定的，即当热容量达到一定值时才会脱扣，而短路则要求在较短的时间内脱扣。分段能力则表明该断路器的能够正常动作的最大故障电流。
