今天我们来继续学习卡提亚，本节主要讲解卡提亚的兔太特征。打开卡提亚后，如何进入一个产品的界面呢？第一种方法，打开文件新建，点击 part， 然后点击确定， 将鼠标放在产品上，然后单击鼠标右键，点击属性，也可以对这个产品的名称进行更改。 第二种进入产品界面的方法，先点击开始选中零件设计，点击确定名称，依然是默认的 party。 有时候如果工具栏突然消失，找不到工具栏怎么办呢？可以将鼠标放在界面下方的空白处，点击鼠标右键，工具栏都在这里， 例如这里的草图编辑器，我们找到草图编辑器，打勾代表显示存在，如果取消勾选，发现就没有草图编辑器了。同样的，我们点击右键 勾选草图编辑器，将其调用出来，这样草图编辑器就恢复了。那么接下来讲解一下突台命令，这个图标表示突台， 但是在使用凸台、凹槽类、旋转槽等命令前，都需要先建一个草图轮廓，然后对这个草图轮廓进行拉伸等操作，所以先进行草图绘制， 点击这个草图，点击草图命令之后，发现卡地亚系统没有任何反应，这时需要确定一个平面，并在所选平面上绘制草图，这里任意点击一个平面，例如 x y 平面正视于我们的这个平面，即是 x y 平面。 如果现在不小心将这个平面旋转了，怎么调整回来呢？点击法线视图， x y 平面就恢复原样了。如果将草图编辑完成了，那么我们需要退出草图编辑的工作台，点击 退出工作台才能进行其他的操作，那么进入草图编辑模块，还可以先点 x y 平面，再点击草图编辑命令在编辑也是可以的。那么我们先画一个矩形，然后退出工作台，矩形呈现橘黄色，说明其是被选中的状态，然后点击兔台命令， 这里轮廓自动选择为草图二，在零件几何体下可以看见草图二，如果是白色代表没有被选中状态，我们点击这个图台，这个轮廓无选择，我们选择这个草图。这里的尺寸是二十毫米，在这里我们可以更改它的尺寸，直接输入一百毫米， 也可以输入五十毫米。那么还有另外一种方法来控制尺寸，即将鼠标放在限制二字上，当这两个字变成橘黄色时，然后拖动限制这两 两个字就可以调节它的高度，同时尺寸下的长度也随之变化，然后点击预览， 同样的拉伸下面的限制也可以进行调节，点击更多，第一限制以上平面为基准。第二，限制以下面的平面为限制。当调节限制二的时候，限制二的长度也会跟着改变，当把限制二放在上面的时候，长度就变成负值了。 这里有一个反转方向，就是将限制一与限制二互换，点击反转方向可以看下效果。这里还有一个后，点击后就发现他变成了一个可体， 将这个壳体厚度一变成十毫米，预览看一下，可以看见壳体向内凹进了十毫米，然后将厚度二改为五毫米，点击预览一下，然后这个壳体厚度会向外增厚五毫米。这里 还有一个中心边界，点击预览一下，可以发现这个轮廓在这个十毫米厚度的中央，但是这个后用的非常少，我们打开一个文件， 打开这个产品之后，在这个平面上我们绘制一个草图，点击这个平面，点击草图，点击草图之后，发现这个产品消失了，怎么办呢？可以点击全部适应， 这个产品就会恢复了，那么我们继续在这个平面上绘制几何轮廓，先点击法线视图，将平面正式于我们，然后点击矩形，绘制一个矩形，在这个平面上点击退出工作台，然后点击凸台命令。第一个类型中的尺寸在前面已经讲解了， 那么下面一个直到下一个，系统默认为直到下一个平面是离其最近的这个平面，点击预览一 下，类型中还有直到最后凸台就会拉伸至最后一个平面，完全贯穿。点击预览一下，还有直到平面，随便点击一个平面，点击预览，再点击选择其他限制面，然后再预览一下 这个凸台，就会拉伸至这个限制面。点击确定，我们再来打开另外一个产品，我们在这个平面上画一个草图， 然后退出工作台，点击凸台命令凸台的类型选择，直到平面选择这个面作为限制面轮廓选择这个草图， 点击确定，那么就形成了这样的产品。我们再新建一个文件，再给大家介绍一个比较特殊的凸台，点击草图，任意点击一个平面，画一个矩形，然后退出工作台 台，然后点击拔模圆角凸台，调节限制一的高度为一百二十七毫米。这里还有一个限制二，在限制二的旁边有一个黄色感叹号，表示是必须要选择的元素，那么选择这个矩形面为限制二，设置他的拔模角度为五度， 侧边半径为的五毫米，点击预览一下，就形成了这样一个几何体，这个几何体其实就是通过凸台拔模到圆角形成的，所以说非常没有必要用这命令，一步到位，不方便后期更改，所以说这个功能用的非常少。还有后面这个多凸台命令也没有必要去学习， 这个命令用到的也非常少，凸台命令大概就是这些，那么我们在使用凸台命令的过程中需要注意什么呢？同样的还是先点击草图，选择 xy 平面，然后 编辑一个草图轮廓，前面是建立一个矩形草图轮廓，那么这里我们点击这个轮廓命令，然后自由绘制一个轮廓，这个轮廓现在是非封闭的， 那么我们退出工作台，再使用突台命令会怎么样呢？选择这个轮廓，使用突台命令时，系统就会出现报错提示，这个轮廓是非封闭的， 所以现在不能成为体，因为是非封闭的。那么怎么办呢？首先点击轮廓曲面下的按钮，对非封闭的轮廓进行编辑，再把这个轮廓封闭起来， 退出工作台，再点击预览，即可形成凸台实体。所以我们在使用凸台命令的时候，被编辑的轮廓必须是封闭的。另外需要注意的一个细节，我们继续来画一个轮廓，这个轮廓也是非 封闭的，如果我们画一个线，起点与其他边线重合，再来画一根线也与其他轮廓线重合， 虽然现在这个轮廓是封闭的，退出工作台后继续使用凸台命令点击这个轮廓，系统仍然会出现报错。所选的凸台有重叠的部分，需要将这个轮廓进行修改，点击轮廓曲面进行修改，删掉重叠的部分，从端点出发， 将另外一条重叠部分的线也删掉，重新建立，然后退出工作台，点击预览，这样系统就没有出现报错，所以我们画的轮廓也不能有重叠的部分，这就是突台命令的讲解，你学会了吗？

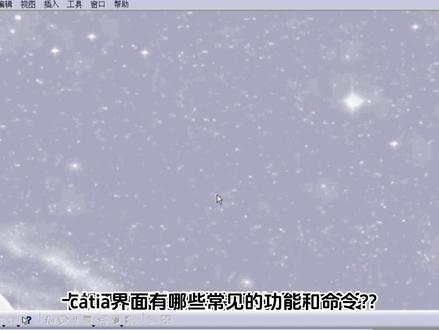

卡提亚界面有哪些常见的功能和命令？今天我们来继续学习卡提亚。首先双击打开卡提亚，就出现了这样的界面，然后点击文件新建， 选择 part， 点击确定，这样就新建了一个名称为 part 一的文件。首先讲解一下卡提亚的界面命令， 卡提亚左侧区域有一个模型数，在模型数中可以选中任意的二维平面， x y 平面， y z 平面， x z 平面。哪个平面被标记颜色就代表被选中。同时结构数还可以清楚地记录设计工作中零件设计的每一个步骤和细节。 那么我们来如何来控制模型数对其进行调节呢？当我们滚动鼠标中键时，可以实现模型数的上下缩动。当我们按住 control 键时，可以改变模型 数的大小。有时候如果发现模型数突然消失了，不是他消失了，可能是模型数太小了。同时如果按下快捷键 f 三的话，模型数也会自动消失。如果模型数消失了， 如何恢复呢？我们可以点击屏幕右下角的坐标轴，任意点击一个轴，可以看见屏幕中间的二维平面变成了灰色，然后点击全部适应命令，这样模型数就重新出现了。再点击一下坐标轴，将平面恢复。 在界面的下方有新建，打开保存，和 windows 功能相似，这个是函数编辑器， 这个飞行模式可以进入产品内部，在汽车内外式设计中，飞行模式很少用到，这个是适应全部。我们来演示一下，点击草图，然后任意点击一个二维平面，出现这样的界面后， 点击矩形，画一个矩形，退出草图工作台，然后对轮廓才能进行拉伸、凹槽、旋转等等操作。 我们点击突台命令，然后点击一条边线，点击确定，我们将其放大，看不见产品的全貌，如何将其恢复呢？这时点击全部适应，这样零件就会放在比较适合观察的位置，如果零件特别小，仍然的点击全部适应， 也会调节到适中大小。这是平移，我们点击平移之后，再点击鼠标的左键，可以实现零件的平移。 但是在鼠标使用方法视频的讲解中，我们知道直接按住鼠标滚轮就可以实现平移，这是旋转，点击旋转之后，再点击鼠标的左键，就可以将产品进行旋转。但是同样的，我们可以 直接先按住鼠标的滚轮，然后再按住 ctrl 键即可进行旋转，这是放大缩小，放大缩小也可以用鼠标进行操作。这是法线视图，即当选中一个平面后，点击法线视图命令，平面位置就会平行于屏幕。例如当点击这个平面时， 再点击法线视图，平面就与屏幕平行正对着，我们这个是创建多视图，点击这个命令就会展现零件的主视图，俯视图、侧视图、后视图。这六个视图在设计时候经常会用到， 这是正视图、测试图，后视图都可以调节出来，改变产品的显示模式。这个是产品轮廓显示，第一个着色带边线显示，选择第一个着色时，产品的轮廓线没有显 显示出来。第二个含边线着色，产品边线就显示出来了。第三个带边着色但不光滑，边线也是带边线显示。第四个含材料着色，不仅显示产品的边线，看不见的虚线的部分也会显示在汽车内，外式设计中会经常用到。最后一个 是用线条显示轮廓，这是显示和隐藏。点击这个命令，然后任意点击一个元素，这个元素就被隐藏了。想要将隐藏的元素显示时，在零件几何体中可以看见隐藏的图标，点击右键，点击隐藏显示即可恢复显示。 这个是反选。当我们在设计产品的过程中，事先做了一个轮廓，然后进行拉伸，变成一个凸台，草图就会自动被隐藏了。那么如果反选，隐藏 的就可以显示出来，显示的就变隐藏了。再次点击反选，隐藏的就显示出来。这个是应用材料着色，可以给产品定义材料且上色。这是个测量，在之前的视频中有给大家讲，即是不同的测量方式来测量产品的长度，这些都是测量工具， 这个是渲染，这个是更新。在做卡提亚的产品时，经常需要更新，如果更新处于高亮显示状态，说明此时这个产品需要更新，点击更新时即可更新。左侧是一些工具栏，这就是卡提亚界面命令的讲解，赶紧收藏起来观看学习吧！

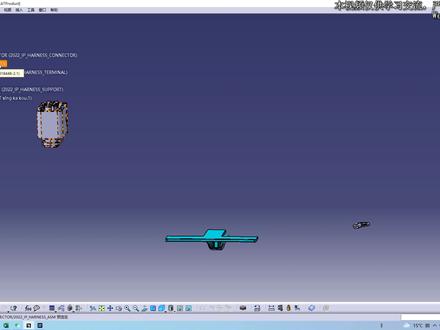

限速零件的秘密需做统一化工作，无论在开皮的设计还是卡特设计，零件名称需保持一致性。 实力名称需修改为与 capital 设计统一定义的名称一致。 命名规则以主机场要求为准， 使用多分之命令自动创建多分之名称，保持默认即可。限速直径 洁面剂，洁面剂的数值会随着限速纸巾的变化而自动计算 弯曲半径。 弯曲半径有两种模式，一种为比率， 一种为实际的数据 构建模式。构建模式有四种，一种为松弛度，长度。弯曲。通常我们使用第一种 改变方向， 修改弯曲半径来感受一下他的变化。 添加限速分支点 添加限速分式点有两种模式，一种为固定长度， 一种为比例。 修改限速段的洁面类型， 椭圆形。 由于限速段至于 端子观礼，所以端子移动，限速端还会跟着移动， 全部更新即可。 这样的数据我们称之为过程数据。 双击可修改。 使用工具生成怕的文件， 将限速段变成实体，双击不可更改。这样的数据称为结果数据。 我们通常将结构数据锁定后上传至 q 三册系统， 全部隐藏， 无需修改结果数据，例如 删除限速段。

大家好，我是小啊，我们在使用卡奇亚的时候，会遇到命令不能使用或者不能显示的状况，或者其他的一些疑难杂症，今天给大家分享一个卡奇亚小技巧，解决这些疑难杂症。我们进入卡奇亚选择工具选项，然后进入菜单栏， 接菜单栏最左下边的这个选项，点击确定，然后我们就可以选择重置，就将最下边这个点中直接重置，这样卡其下就恢复默认设置了，你学会了吗？

哈喽，大家好，欢迎来到融创课堂，今天我们将介绍卡地亚零件设计模块中的常用的命令。零件设计模块的图标是一个齿轮，其中大多数命令都非常的重要，掌握他们可以帮助我们快速完成许多的操作。 接下来让我们一起来学习一下吧。首先我们将学习零件设计中最常用最重要的命令之一，突台命令。要找到突台命令，可以在基于草图的特征命令框中找到它， 它是第一位。如果找不到，可以在边栏上右击鼠标，在弹出的选项中找到基于草图的特征并点击打开。打开图台命令后，我们需要点击草图中已经绘制好的 封闭轮廓线，此时软件会显示一个实体轮廓。我们可以通过拖动限制一和限制二来改变实体的大小。 我们也可以在下方命令框中点击更多，然后在第一限制尺寸长度和第二限制尺寸长度框中直接更改数据来进行调整，最后点击确定即可生成铺台实体。 如果需要以草图平面为中心让两边完全相等，则可以设置好限制一尺寸，并勾选下方的镜像范围。 对于未闭合的轮廓线，当我们直接选择后，软件会提示特征定义错。 五、需要选择加粗选项以使用轮廓。请问确定使用草图点击式，如果直接设定尺寸仍然会出现错误，这时需要先勾选下方的加厚命令， 然后在薄凸台中设定厚度，即可生成所需的实体。在限制类型方面，凸台命令也可以选择，直到某个元素使用方法与创城式拉伸命令相同，此处不再赘述。 好了，今天的秃台命令教学就到此结束，如果你想学习更多关于卡 tea 的技巧，请关注融创课堂，并加入我们的粉丝群，我们将持续更新相关的教程，谢谢大家！

大家好，我是小啊，今天我们讲一下卡其亚的设置，怎样在一个工作台里头调用不同工作台里面的相应的命令，就像右侧所示，同时显示零部件命令和创城市的命令。首先我们进入创城市命令， 然后选中工具，然后接着是自定义，接下来我们进入设设置选项，选择工具栏， 选择新建，然后找到我们需要调入的命令的模块， 比如找到下图的琐事的帕特 dj 人模块，也就是零件设计模块，然后找到相应的工具的命令，现在我们 选的是草图的那个命令，哎，这样那个草图修饰的那个命令我们就找到了同样的道理，我们可以将 其他的一些命令全部都调入到一个工作台，这样我们在设计的过程中就不需要频繁的切换工作台了。如果这个视频对大家学习卡替啊有所提升，麻烦大家点一下小红心，谢谢大家。

大家好，我们今天看一下卡地尔棉复制粘贴命令。首先我们看一下这个地方有个头台，这个位置对应的有头台这几个命令，我们现在如果把这个头台复制到这个草炉上面来，是什么样的一个情况？复制啊？直接在草炉里面进行粘贴， 哎，他这里放就把这个里放出来的参数全部已经复制下来了，高度是吧？好，你比如说我要复制圆角啊，这个圆角复制下来，对吧？然后呢对应的这道边进行粘贴， 哎，他就过来了，是吧？但是你必须要是以合并的方式啊，就是用报运算已经添加的模式再去做，这非常简单。然后你比如说我现在还可以进行对他进行拖下来，把它按住啃住键，嗯， 先按住根据线脱下来， ok 了，也成型了，是吧？哎，这就是我们这个里面的复制。

大家好，欢迎大家呢来思维课堂，今天给大家讲个小技巧。那么前两天呢，粉丝问我这样一个问题啊，说在做测量的过程中啊，比如说我做测量，然后呢我们把这个地方和这个地方我做一个距离测量，对吧？在这然后保持，我在这选择保持测量，然后点确定， 那这时候呢？我测量结果呢？在这有个显示啊，但是呢他希望什么呢？希望我们测量好之后，将来我这个零件在移动过程中啊，他能不能我把这个结构数拿过来啊？ 啊？就这个地方有测量结果啊？他是否能实时的是吧？就我们在先来把他做这个移动的过程中，我们能是否实时的更新他，那也相当于，比如说我们用装配里面的一些工具， 我用这个工具啊，然后我对当前的这个里面，我对这个零件，我对他进行个走向拖拽，对吧？能看到吧？我拖拽一点，然后点点确定啊，这时候你发现什么呢？是不是这个测量结果处于一个 未更新状态，对吧？那只有什么呢？只有我们在这右键，然后在这点击啊更新，他才会把测量结果给你更新过来，对吧？能看到吧？ 对不对？那么我们粉丝问的什么，就说能不能在什么地方呢去设置，然后把它呢去解决掉，就说我希望他是实时更新的，而不是通过我们手工去更新的。那这个简单拿出一下，那在我们工具啊，在选项里面啊，大家打开这个啊，在这里面呢，找到什么呢？找到这个参数参数和测量啊，然后在这里面呢会有这个， 但往后这个往后看啊，这里面会有这个一些参数和测量一些关系，然后这里面啊，这地方有个测量工具能看到吧？点开测量工具之后呢，在这会有个更新，对吧？一个是在产品中自动更新，一个是在零件中自动更新，是吧？那这个时候我们选中这个啊，在产品中自动更新，那么点确定是吧？ 那么设置好之后呢？然后我们再去用工具，你再去做，比如说我对他做拖拽的工作中，我们可以观察下 他的这个尺寸变化，能看到吧？这时候我们去脱断，这个时候是不是变成食指的了，对吧？那这时候你就可以变成这种食指的了啊。然后这是我们粉丝的一个小问题，然后今天帮大家解决一下， 然后感谢大家呢，对西班课堂支持，那么关注我呢，学习更多的卡卡知识。然后大家如果是有什么问题的话，也可以在评论区或留言区啊，给我留言，要有时间的话，我们会通过段子的方式给大家去解决，嗯，那么今天就到这哈， ok。
