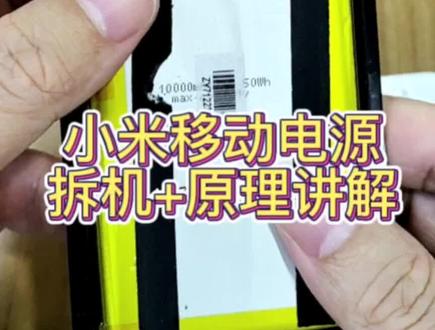

这是一台小米的这个充电宝,一万毫安时的,然后呢一个充电输出,一个充电输出,一个按键,是个指示灯,我们今天把它拆拆,然后再来研究一下这个充电宝的基本的原理 好了,在背面这里呢有两个螺丝,两个螺丝拆下来之后呢往外推啊,这是其实一个抽屉的方式,推出来就可以了,这是一个铝合金的型材的外壳, 然后呢这里就是电芯了,里面有一个黑色的这个塑料的支架,这个电芯呢是一万毫安时的小米的产品,他应该不会虚标啊。然后呢这这里可以看到这个电路板,电路板这个芯片,嗯,看样子应该是紫米自己的定制的 一个小 ic, 那你看到有这 air mai 就是这个充电宝的厂家,然后这里还有一片不知道啥型号的 芯片,不过充电宝的电路很简单,等一下我拿个拿个拿个纸跟大家画一画,这个要设计一个充电宝需要哪些东西啊? 好了,我们继续来讲一讲移动电源的设计的原理,那基本上所有的充电宝所有的啊他的原理你通过这个面板就可以看到了, 一个呢是充电的输出,就对外充电。一个呢是充电的输入,就是电池本身没电的时候外面给他充电,然后呢这个是电量的显示,这个按键的控制,也就是所有的这个充电宝,其实无非他的这个眼里,就是这么商务方面,对吧?一个呢是电池的主体,然后呢一个 个呢是输入,对吧?然后呢一个呢是输出,对吧?然后呢电池主体。我们都知道这个一般都是我们按照三点八伏来标称吧,对吧?然后呢这个是五伏的充电输入,然后呢输出也是五伏,当然也有现在也有九伏或者是十二伏的 top c 的这个输出,对吧?那好了, 一个输入,一个输出,还有一个是自己就是控制本身,对吧?控制本身呢就是比如说 led 灯呐,或者是按键呐这些,这个这个控制。 所以呢所有的这个充电宝无非就是这三部分,一个输入,一个输出,还有一个控制和显示本身。那像我们在二零一一年有做过一段时间的这个数码配件,当时要设计一个充电宝,其实就有这么三个部分。第一个呢就是我们我们刚才讲的输入的部分,输入部分是什么呢?就是充电管理啊, 就是充电管理,就是当你这个电池没电的时候,你怎么样通过外部给它来做充电,对吧?比如说要显形用用怎么样的这个充电的芯片,那么电流是多少的?然后呢还有一些就是可能电池本身 这个这个这个这个保护的功能,对吧?外外部短路啊,或者各种各样的这个功能,这是充电部分。充电管理部分。 第二呢是什么?因为你这个电池本体电压是三点八伏,输出电压是五伏或者是九伏或者是什么?那么这里有一个叫升压部分,对吧?你怎么样把三点保五伏,把三点八伏升压升成五伏,这里呢是升压也是一一部分的这个电路。第三呢就是控制的部分, 控制的部分呢,这里有一个小的 mcu, 就是要把现在电池的这个电量要用通过四个或者五个灯把它显示出来,按一下按键,甚至还有比如说电现在电池的这个温度, 这个充电的时候这个电池温度不要过高啊,过高的时候做一下保护。但他现在啊做这个充电宝已经不用说三个芯片了,现在基本上就一个芯片肯定全部能都能搞定,就用一个 ic, 甚至现在有 集成的那个 type c 的 cc 协议的芯片。因为你要充华为或者充这个 oppo、 vivo、 小米这种快充的协议啊,它有一个叫 cc 协议,就是充电的时候呢,它要向充电器去申请,比如说十二伏,对吧?或者是五五安的, 那这里就有六十瓦的这个这个功率了,那么他要跟充电器去申请这样的一个电压跟电流下来,才会给手机进行一个快充。这里呢就有一个 专门做这个,这个这个 type c cc 协议的一个芯片。当然现在这些东西基本上全部都可以集集集集成的一个芯片了。
