cad画官帽斜屋顶怎么画

用 cd 键破屋面的模型，那那么这里呢画了一个平面啊，就是屋檐的平面吧，那么这里呢我给的是这个三千。 好，那么首先我们看它是一个用线画出来的，我们要把它变成是这个多段线，打个 p 一选其中一条线，然后呢就把它转换成多段线吧，接下来我们点这个合并选所有的线 啊，这样呢他就变成了一个多端线，这样为什么要做这个？就是因为要让他拉出来是个实体。 然后呢在这个三维基础的界的工具界面这里啊，如果不是这个界面，可以 在切换空间这里找啊，点一下，那么这一个三维基础，那么首先第一个我们点这个拉伸，拉伸呢选这个多段线回车，回车给一个高度塔，那么 其实这个高度无所谓了，就是稍微高一点就可以了，但是不能够太矮啊，就是这个高度基本上要比底面这个的一半要高吧，那么 什么意思？就是说这个高度要比这个一半啊，这个这这段长度的一半要多一点就可以了。好，那么接下来我们选什么呢？在这里在 编辑这里呢，点这个下来，这里有一个叫做倾斜面，我把这个工具的图钉给他按上，就是这款 啊，这个图钉就把这些工具给他固定下来，这一个倾斜面选他，选他之后呢，我们选侧面的这些面， 如果所有的面都是啊，如果是铜坡屋面啊，铜坡屋面的，肯定所有的面呢，都应该选上啊，转一个圈看一下。 好，那接下来我们回车，回车指定基准点，比如这个点往上，这个是他的方向，然后呢指定倾斜角度，比如我给个四十五吧。好，那你看这样呢，我们就可以得到， 他会自己给你算这个平面，就是这些面相交到底是怎么样的交法？ 好，那这是标准的铜坡屋面，那么如果不铜坡屋面可不可以呢？其实也是可以的。

像复制楼、阁楼经常会有鞋的屋顶怎么做呢？今天学习第一种方法，选出墙面背景墙设计，在这里我们添加参考线五百，然后选择直线， 然后右击结束。这个突出房子的深度是三米，我们三米关闭斜坡，屋顶就做好了。

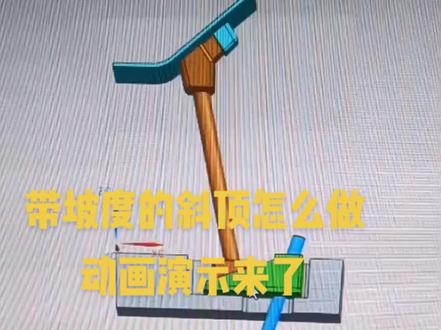

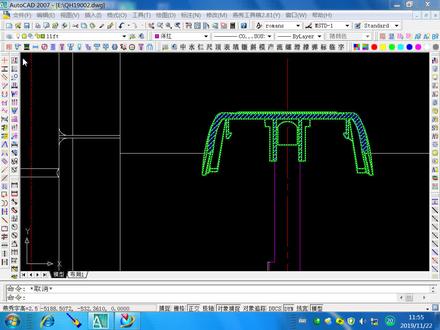

有粉丝咨询这个带坡度的这个鞋底怎么做带坡度的鞋底呢？现在可看到我们是采用这个下面带一个鞋的滑块，这个这个鞋滑块呢 带动我们这个粗心的这个鞋面运动，这里呢我建了一个模型，好，这里呢把这个鞋底做出来呢是这个样子，这个粗心在这个地方看一下按摩的时候，就会把这个把这个鞋底 下面的安装座一起呢啊往这个方向，往这个方向，同时呢他往下面移动，几乎呢就达到了我们这个现在看到的这个效果。

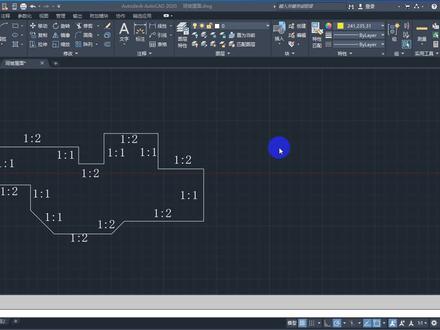

好，我们看一下这个不同破屋面，那么首先呢我们把那些规则的整齐的部分呢，先把它找出来啊，我们简单画一下，比如呢啊，这是一个啊，这是一个 啊，然后呢这里是一个，对吧？然后这一边呢也是一样了，那这个是一个， 对吧？对吧？然后呢这边这个也是一个啊，这是插进来的，这是插进来的啊，但其实呢我们来看呢，这里也有一个的， 其实这个位置也有一个，但是这个呢很难确定，为什么呢？因为他是几乎是一个主体，但是呢这边到哪里 你呢啊？你也不能够说让他到这，你也不能说让他到这，对吧？这边呢你很难判断他到底到哪里，所以呢其实这一块呢是我们最后做的。好，那那么我把这个呢复制过，复制出来我们看一下怎么做 啊？把里边的这些呢呃，给他删掉 啊，那，那么我们哎拉近一点， 拉近一点，看的清楚一点。首先第一个呢把这一块，这一块呢我们给他 做一下啊，做的时候很简单，这个拿过来，这个呢划上来。好，那么然后呢这边是一比二，所以哦一个两千， 这边也是一比二。欧一个两千，这两边呢是一比一啊，这块一比一，这块一比一，那你就欧一个一千， 这个这个好，那然后呢我们把这个呢给他拉长这个呢给他拉长 啊，这边其实也是一样的了啊。 l 这个划过来啊，放大一点嘛，这边也是一样。 l 这个划过来啊， 然后呢这边也是一样了啊，划过来啊划过来，其实这一块其实也有的，所以我们呢应该给他做个延长线 啊，这个呢用个 f 把它这样，然后呢这个也是给他延长啊，然后呢就把这些给他连起来， 连这个这边也一样给他这个连这个啊，但是呢你看这边呢，就这里两个是这样重叠的，就是上下这样重叠的，所以这个很明显我们应该知道呢，他这个屋脊是在这里中间的 tr 呢， 把这个剪掉，把这个剪掉。好，那你看那么这一块呢，其实就已经出来了啊，然后我们可以把 这个辅助线呢都给他先删掉，辅助线给他先删掉啊，为了让我们这个图呢更清晰一点啊，是这样哎，这一块是这样，但是这一块是怎么办呢？这一块啊一样的做法哦，一个一千 啊，这边一千，这边一千，这里还有一个欧是两千的啊，其实刚才不要删都可以啊，但是我为了让大家看得清楚，就给他这里先删掉，然后就一步一步来，大家就会清楚了，那现在呢，这里是 按这个拉上来，对吧？然后呢这个拉上来，接下来我们可以用 f 呢把这两条呢给他连起来，你看他刚好刚好刚好放多大，都是刚刚好到这个位置的，对不对？ t r 了，那么我们就可以知道这里是正这个没错的了，反正你看到三条线呢啊，我们连到一个点上边，而且放大放的很大，都是在同一个点上面的，那么这个肯定是没错的啊，那么然后我们来看 这一边，这边呢一样的 o 一个两千啊，其实这个你做多了的话呢，我刚才这已经有一个两千了，那你就不要删掉他，但是我这里呢是为了讲清楚，所以呢就每一次做完了之后，哎， 我就先把画面呢给他清洁干净，然后再来画这个辅助线呢，来我们让他更清楚一点，对吧？啊， 这样呢，这里拉过来这里拉过来啊，就是说呢啊，哦，简单说一下，就是这边是一比二的话 啊，那么这里画一个两位这个啊，哎，我鼠标垫好像有点问题啊，那这里是两千，然后呢这边是一比一的话，那这一段呢？这里就是一千 啊，其实就是说这个跟这个的比例关系刚好是一比二，你说两千，呃呃，两百都可以啊，只不过两千会清楚一点。 f 这里啊然后呢这肯定是屋脊线啊，因为这边是这两边是平行的，对吧？好 么？我们把辅助线删掉删掉删掉。这里呢是到这个位置这个一般肯定是没问题的啦，然后是这块一比二和一比一的， 这边是一比二和一比一的，那我们完全可以 copy 了这个过来 看看他是不是对好，刚刚对好的，你看你看你看，对不对啊？所以呢这边就 出来了。好，那么这这一块就已经搞定了，但是呢这个大家要知道啊，因为他是这个位置，不是像这种有无盐的角的，所以这个呢，他不一定就是到这的啊 啊，不一定就是到这的，他中间肯定是要断开的啊，那么至于怎么样断我们现在还不知道啊。那那么然 后呢，我刚才已经分析过了，中间这一块呢啊中间这一块中间这一块呢啊，因为他这边的边到底到哪里不知道，所以很难像刚才这样做。那所以我们就先给他放下，先做这一边，那么像这一块， 这一块我们为什么可以确定下来他就是这么大呢？因为他这条边，这条边，这条边和这一条边能够限定死他的位置。好，那我们就来画这个，把这个画下来 啊，这个划过来对齐这里，然后对过来，这个其实是辅助线来的啊，大家一定记住这是辅助线，然后 o 一个两千啊，这边， 对吧？这边两千，再欧一个一千。这边啊，其实这个也可以啊，欧过来啊， 哦，这里呢，我们就用 f 给他连上吧。好，那然后呢这个是一条线啊，这边呢给他拉长啊，这个是一条线，这个 这个分水线，这个分水线，然后像这边这边一样，我们就给他个 f 把这个和这个连起来， 把这个和这个连起来，那这里不倒，那这里是不倒的，那肯定这个屋脊就是这样的啊，肯定就是这样啊，然后呢我们把上边这个给他 辅助线给他删掉，这个也给他删掉啊，这个也给他删掉啊，就是这个，那这个呢肯定是不到底的，所以先给他连到这里，然后我们把右手边这一块呢也给他连回来啊，做好了这种插入的，很简单的， o 一个两千，不会有什么 转弯的地方，两千，这边是 o 的是一千啊，一千。好啊，然后呢我们这里拉过来，这里拉过来，再来个 f 把这个连起来，这个拿过来。好，那这一块肯定是到这的，然后这一条呢，你可以告诉你，肯定也是到这的啊，肯定也是到这的，不信你可以试一下嘛，比如连 这两个，你看是吧？刚刚就是这个点的啊，这块是这样。好，那么这边的辅助线呢，我们都可以删掉了 啊，那么画面就很清楚了。好，那这一条先不删。为什么先不删呢啊？先不删呢？因为我们要搞这里， 我们要搞这里啊，先把上边的，因为上边的是直的啊，所以上边这个呢好办啊，好办，那我们就直接的，哎，这个是一比多少？一比二，一比二，一比二啊，那么我们就不画了，直接可以把这个 copy 过来 啊，直接把它扩平过来。好，他是到这里的啊，他是到这里的啊，按正常的理解呢， 就啊，按正常的理解就应该是把它剪成这样，那后边这里空下来，这边也是一样扣皮，把这个呢给他 扣过来，扣到这里啊，按正常的理解呢，这里也应该就只是到这里啊，那么剩下就是这一堆了，那这一堆我们怎么办？我们就在这个空间这里啊，就是这一大块 看一下啊，就是在这一大块，就是没有边界的。这一大块空间里边呢，我们每两条边界呢， 就每两个屋檐呢，我们就给他找一条线，就找他的胶线啊，那么我们就按顺序过来，首先这一条跟这一条啊，他是一比二，一比二，这个简单啊，如果都是一比二的话，那我 我们肯定是在这里画一条线，然后是从这个终点往两边拉，你看刚好到这里，看到没有？刚好到这里，也就是说这一条呢，没有问题的啦 啊，一直拉过来，但是拉到这边呢，没有东西可以可以给他碰上，那他实际上就是先到这里，我们先画到这里。 好，那么这个和这个已经解决了，对吧？这个和这个就解决了，那我们就看这个和这个 啊，这个怎么办啊？他这里是一比二，这边也是一比二啊，所以他是同坡的，那如果是同坡的话，要么你就是 啊两千啊，都给他弄个两天啊，这样就好办，或者你直接画这个角的角平分线也可以啊，那那么我们就按常规 都给他的两千啊，然后呢我们可以把这个呢延长他 啊，延长他好，那么啊，是不是到这里呢先我们先没办法确定啊，但是因为你这边已经开始化了，那我们就先让他找到头啊，找到头 啊，那么到这个这个这个是也是一比二，一比二，那我们这个一样的，先用 f 把这个和这个连起来，然后呢这里连上来，对吧？连上来，而且呢我们也可以先给他找到头 啊，但是可以告诉大家呢，这个绝对不对，这个绝对是错误的，为什么呢？因为如果你是一条平的线， 旁边插一条线下来，那那么就说明呢啊，如果中间这条线是呃分水线的话，就说明呢，他的两边的坡度呢是相等的啊，但是呢我们这里又多了一条线，就是说这条这个坡和这个坡呢是不相等的， 那但是如果你按这条线来算呢，这个面和这个面又是等坡的，所以这是不对的 啊，那么这里怎么办呢？那我们只能够把这一条线呢，我们给他拉回来，拉到这里，这里让他留空，那么我们就会发现呢，这个屋檐和这个屋檐呢，肯定是应该有交线的， 那怎么办？很简单，我们画这个的平行线啊，不是延长线，但是为最好办的方式呢，就是 用 f 呢，给他连起来啊，连起来呢？连到这里，然后他这一边是一比二，对吧？也就是说这个是一比二，这个也是一比二，他是同拨的，那我们就好办了， xl 大颗 b 就角平分线。 好，你看我们让他连到这里来了，你看刚好连到这里了啊，那这个就好办了，就是说这一条线也是正确的啊，这一条线也是正确的，那我们就在这里给他画一条过来， 然后我们把这个辅助线删掉，再把这个给他剪掉这个边和这个边，把这个剪掉，这个剪掉。好，那么我们就会发现，如果 这一条线哈刚好连到这里，那我们就什么都解决了，但是现在不对，所以他这里还有问题，那么这条线到哪里呢？先让他到旁边这条线这里。好，那么剩下来就还有什么东西呢？我们就看这里还是联通的， 那么联通的，也就是说呢，他这边碰到的这条边线和这边碰到的这条边线呢？也有问题 啊，也不是说有问题，也需要确定边线。那，那这两条平行，那很简单了啊，就是平行的两个屋檐，他肯定就是中间那个屋脊也是平行的，这边一比二，这边一比二 啊，这个简单，这里拉上来，拉到哪里呢？拉到这里画一条辅助线，对其他， 然后呢他肯定是中线，我们这样拉过来，你看一拉过来刚好这个也对， 这个也对。好，那我们就可以知道了，我们所有的这些分水线呢，全部都是三点连在一起了。那，那么这样我们可以确定下来，这个图就 画好了，那这个是这么样来分析的，当然我这里用了十几分钟啊，如果你们不是一边，呃呃，就是要讲啊又什么的，我觉得不到十分钟应该可以出来吧？
