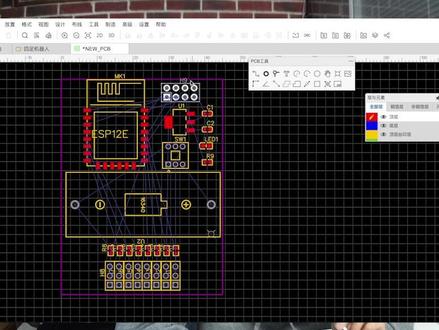

爱好励志报改时间,接着上一集呢,把小色素机器人的原理图啊画完了,然后我们就该根据原理图来绘制 pcb, 你就可以根据这个原理图来生成 pcb 了,我们点击设计,然后原理图找 pcb, 然后进行转换, 然后宽高呢,我们根据机身的尺寸,四十五乘以六十, 然后这是这个,这个都是零就行。好,这个线框里呢,就是我这几 pcb 的范围内,可以先把这个原件的布局呢,先大概布局一下,按住鼠标拖动就可以了,然后再拖动的时候呢,按空格键还可以旋转这个零件的方向, 现在呢我们就完成了 这个布局,这个布局需要注意的地方更是这个八八个多亿接口呢,方向一定要一致,不要有的冲上,有的冲下,而没法插了。然后就是这个烧路器的这个接口,烧路器这个接口呢 一定要注意他的方向,因为这个烧炉器呢是要这样插在这个板子上,如果这样,如果这个放反了的话,这样插到时候就就不好插了,所以要把它 方向注意了。然后呢我们就可以布线了,我们使用这个布线工具,现在这些上面所连接的线呢,就是我们要进行接线路,我们要把每一条线路都做好,因为我们做的是两层板,所以我们从这个里面能看到顶层和底层,顶层是红色,底层是蓝色, 可以直接用 t 和 b 字母键,然后来切换绘制顶层还是绘制底层。比如我们先画这个阴地这一条线, 我们点出来,然后跟过来这里就连接了这一条线,当如果我们使用铜线连接之后,给他复了铜线之后,吃的那条线就没有了, 我们继续,然后,哎,比如现在这个情况,我们要把这个 c 一的这个关掉, 跟遥遥器的这个输出的这个广角跟他连接。但是我们发现了一个问题啊,就是因为有一根已经巩固过一条线了,他过不来了, 这个时候呢我们需要用过孔啊,来用底层来过这个线,那么我们我们来操作呢,我们先点了它,然后点在这里,我们点在这里, 然后我们呢那现在现在过不来了,这个线上怎么都过不来呢?要不然就可能要很要很远才能绕过来,所以呢我们在这里呢,我们在这个情况下呢摁一下臂, 哎,这个线变成蓝色线了,他就可以从,他就从,他就从这里自动的开了一个过孔,让这个线呢穿穿透到百分之底层去。然后呢我们从底层来到这个位置, 哎画一条线,然后呢再按一下 t 再上来,再回来,因为我们 t 片的所有零件都在上面贴嘛,所以我还要把它现在走回来,然后再按一下看这条线就通过从底下从底层穿过,然后就被他穿过来了。
