UG更多里面怎么找不到扫掠

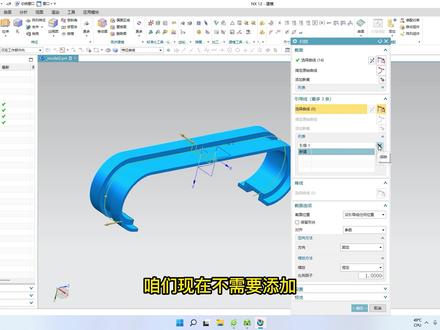

每天学习一点新知识。大家好，我是你们的朋友郑源。今天我们一块来在 ugnx 十二里学习一下扫猎命令，所谓的扫猎命令呢，咱们首先看一下这个扫猎命令在哪里？当我打开这个 ugnx 十二见面之后， 在这有一个更多，在这个特征选项卡里有一个更多的命令，有更多的命令呢，咱们点一下这个小三角，这个小三角点一下这个小三角之后呢，他就会在最下面有一个扫略命令， 这个所谓的扫略命令就是沿一条线或者是多条引导线扫略洁面来创建体，也就是他整个运动的轨迹 形成一个体，这就是扫描命令。咱们用一个实际的例子来看一下，首先呢咱们还是画一个草图，也就是画这个他的洁面， 这个草图在邮集里面，咱们可以用这一个轮廓画大体，画一下他的洁面， 咱们从这里开始画一条横线，然后下来，然后这样再上来，然后呢在这个地方再继续拐弯，然后到这，这就是他一半的洁面， 这就是他一半的洁面。然后呢咱们就把他约束一下，点一下更多，这有一个几何约束，咱们点一下几何约束，把这个这个点 约束到 y 轴上，把这个点约束到 y 轴上，然后呢咱们点关闭，这时候咱们底下这一条线约束的与这一个 x 轴是贡献 到这里，咱们就把他的几何关系给约束好了，咱们再标注一下尺寸，约束一下他的， 怎么说呢？约束一下他的尺寸，首先呢咱们已知从这里到中心点是 二十，二十之后，咱们他这个形状就变了，咱们还可以这时候咱们把它拖动一下，拖动过来恢复他原来的形状， 这样这就是他原来的形状。拖动过来之后呢，咱们再来标注一下 这里到中心的距离，这里到中心的距离是多少呢？是七点五，七点五，这样他左右的距离就约束好了，然后继续约束上面这一个， 这里到中心的距离是多少呢？是十二点五，十二点五。标注十二点五之后呢，咱们他的左右都约束好了，咱们标一下他的高度， 中间这一个线到下面的高度是多少呢？是五毫米， 然后这一条线到下面的高度是多少？到到下面的高度是， 嗯，三毫米。然后他的总高度呢，就是点一下这一条线，然后点一下他这个基准轴，总高度是多少呢？总高度是八毫米， 这样我就把这一个洁面给画好了。画好之后呢，咱们还有另面的另外的一条洁面，咱们点一下这有一个镜像命令，点这个镜像，镜像曲线放大一下，大家看一下 镜像曲线，不要点错了，这个镜像曲线，这两个黑色的小面是镜像的对称的。 点一下，然后选择镜像曲面，然后选择这一条框，选咱们刚才画好的，然后选择中心线，这时候点完成草图，这一个洁面就做好了。 做好洁面之后呢，咱们再画他的运动轨迹，运动轨迹呢，咱们要在他的这一个面上，与他交叉的面上，也就是这一个 y 这一面，这一个咱们点一下草图，然后选择这一个与他交叉的这一个面，然后呢点确定， 确定之后啊，咱们再画这一条线，这条线从哪里开始画呢？从这从这个地方，然后咱们来画，首先 咱们把它正式一下 f 八， f 八所谓的 f 八是怎么什么意思呢？ 是让这一个你加 要画的这一个平面与你是正对着的。然后首先咱们画一个直线，然后再画一段圆弧，画一个直线，再画一段圆弧，这个圆弧呢咱们可以这样 大体画一下，画一下之后呢，咱们标注一下这个直线的长度是八十这里， 然后这个圆弧的尺寸呢，咱们标一下 用这一个镜像，这里镜像面料咱们标一下 选择圆弧的，标注圆弧的半径是三十。这时候呢咱们 用更多几何约束，把这一个点，用这一个点在曲线上，把这一个点与这一个点与这一条线吧，咱们再画一条线， 这一条线把这一个点几何约束，把这一个点有这一条线在一条曲线上，然后把这一条线呢做成参考线，这样做好之后啊 这一个距离是八十，然后这样是三十，咱们看看他还有哪个方向没有约束柱。 这一条这一个条线加这一条横线加这一条曲线都已经变成绿色的，他已经约束， 但是这个虚线他还有一个箭头，这时候大家看一下，这时候还有个箭头，这个箭头的意思你还可以继续拉长或者缩短，因为我们只是用的这一条线的一个方向，所以我们不用去管他，这时候呢我们把这一个 线给镜像一下他还有他，然后沿外轴镜像，镜像完毕之后呢，咱们点完成，点完成之后，这时候他的洁面，洁面这一个这一个洁面 与他的路径都已经画好了，这是画好之后的吗？咱们再继续点这一个更多扫略，首先第一步呢，我们选择洁面，选择洁面的时候就选择这一这个洁面，然后 这时候我们来选择曲线，点一下选择曲线，然后选择这一条曲线，这时候它自动就生成了一个这样一个卡扣，然后点确定 这就是 ug 扫略命令。如何生成一个这种卡号，很简单，一步就生成了，难点在于你前学好前面的画草图与约束命令， 嗯，当我们需要更改他的时候，双击双击这一个特征啊，他直接就会打开我们用的扫料命令，扫料命令，看一下当时的洁面是选的这一个， 选择这个，现在这里这一个发亮的地方有十四条曲线，然后引导线呢，咱们点一下引导线，这个 是选的这一个这一条发量的是由四条曲线组成的，如果我们有多条引导线的时候，还可以点针这个地方 添加新集，继续添加，继续添加引导线，这里有个列表，列表，这个列表呢，这个新建呢，咱们现在不需要添加就把它删掉就可以了。点这个这一个叉号，然后点确定还是恢复原来的， 恢复原来的图，这就是邮寄里面扫略命令的应用。好，如果大家喜欢我的视频的话，可以给我一个点赞或者关注，谢谢大家。

游击软件中怎么还有个延引导线扫略命令，难道扫略可以不用引导线啊？上课又偷偷玩游戏了吧！扫略和延引导线扫略以及管道的命令有什么区别？一起来看看吧！首先是扫略中的管道命令，只需选中一条线段，它就能自动生成一个圆管， 那如果要做方管的话，那就需要使用扫略了。但是使用管道命令，他能做成一个空心的管道，而使用扫略命令的话就不行，他得后续再做一个抽壳处理。这是因为扫略没有一个偏执的选项， 但是沿引导线扫略这个命令就可行。在沿引导线扫略命令中，他有这个偏执选项， 能通过偏置插做出管道的效果。那除了建模空心管外，连引导线扫略命令还有个优势就是他的引导线要求比较低，扫略 需要引导线是相切的光顺圆弧，对于这种相接的线条段，只能使用沿引导线命令。 利用这个特性，在做一些框架产品的时候，比如建模一个相框，我们可以在举行框上面创建一个草图，然后直接沿垂直的线进行扫略，这笔做多个草图进行拉伸，求和，快捷很多。 最后给大家总结一下，如果扫略的引导线不是相切的，那就使用沿引导线扫略命令。如果扫略的对象需要选择多个洁面，或者需要选择多条引导线，那就使用扫略命令， 并且沿引导线扫略这个命令也比较简单，适合的情况也比较少，所以大家还是把精力花在学好扫略命令上。系统学习优质八大网块知识，快来和我们一起学习吧！

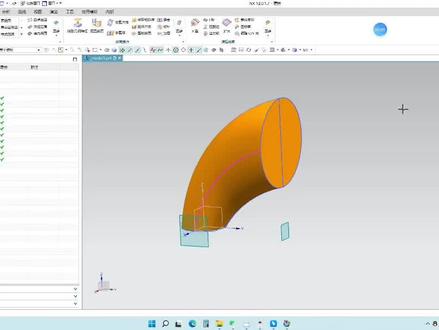

好，大家好，我是权威李老师。今天呢我们来讲一下扫掠这个命令，扫掠这个命令，那我们 通过我们这个喇叭喇叭口的一个模型啊，我们来介绍一下我们这个命令具体的一个用法啊，了解一下他一个具体的用法。那 真正要用到我们扫掠这个命令的时候呢，我们需要注意的是什么？这个命令其实它本身啊是比较简单的一个命令，主要复杂的是什么呢？我们要有个概念，主要复杂的是他前期线框的一个搭建， 当我们把这些线框搭建好了过后，线框搭建好了过后呢，我们再去执行扫率这个命令的时候呢，就变得比较简单了。 那扫略这个命令，他对这线框有哪些要求呢？首先我们来看 他跟我们沿引导线扫猎这个命令啊，其实比较类似，只是说他加了啊很多的一些功能，也就是说 啊，我们引导线少略是只有一个洁面，然后一个引导的这种方式，但是我们少略这个命令呢，实际上啊，他可以有无数个洁面啊，你可以选啊，你有多少个洁面都可以给他选上来啊。我现在呢这一个喇叭口的这个模型 只是做了两个洁面，那也就是说我们在做这些洁面的时候啊，你洁面绘制的越多，可能你这个模型做出来就会越越准确，越标准，那这个是 洁面的一个要求，还有他的引导线呢，在我们扫六里面引导穴我们最多只能选择三根啊，也就是说引导线 可以选择三根，引导啊，用引导线来限制啊，我们在扫略时候的一个路径来限制他的一个路径，他的要求是什么呢？引导线和洁面线要求必须是要接触到的啊，也就是说他需要跟 我们的洁面线，跟我们的引导线啊，必须是产生这种相切啊，或者是这种接触对齐的这种状态啊，不能有这种间隙啊，有一点点间隙这个软件可能会规避掉，但是你如， 如果说你一个圆的洁面线啊，一个引导线间隙如果离得太大的话呢，他有可能软件就会爆错了，软件就会爆错，所以说我们再搭建线框的时候就要注意一下，注意什么呢？注意我们啊，该相切的相相切啊，该对齐的对齐，那 好我们就来啊，对这个线框搭建啊，从线框搭建的开始， 首先我们先把这些给它删掉啊，把这些给它删掉，我们就用两个洁面线，一个引导线啊，三个引导线的方式呢，来去做我们这个模型。 首先先在草图环境里面去绘制第一个洁面，我们第一个洁面呢，它是一个圆的，那我们绘制 一个五十直径的圆，好完成这个草图。那第二个洁面线呢？这个时候啊， 我们需要新建一个基准的平面啊，以 xz 平面作为一个参考，偏过去一百个毫米。然后呢在我们新建的这个平面上去绘制草图，这个草图 好，我们再绘制一个圆啊，这个圆呢，我们给他一百的直径啊，让他两个圆大小不一样，这样他就是一个喇叭口的一个形状了，这个圆跟我们的歪轴点在线上，他们两个的距离呢， 我们给他一个一百，好完成我们的草图，那两个洁面线我们就 已经搭建好了，两个洁面线就已经搭建好了，然后接着我们来绘制我们的引导线，那引导线他的要求呢？是最多三根啊，最多三根，所以说我们选择在绘制引导线的过程中呢啊，尽量绘制能保证他这个洁面形形状的 位置去绘制好，我们在 xz 平面上去绘制， 那在绘制的时候呢？呃，因为啊我们之前的草图啊，不能直接去 在我们当前的草图里面进行一些几何约束，所以说我们需要对之前的草图进行一个投影啊，我们把它投影出来，然后作为我们的参考线，作为我们参考线的 方式呢，来进行一些尺寸啊几何的约束。这个时候呢，我们来绘制啊，他前后的两个引导啊，前后的两个引导，那这个引导线呢？如果有要求的话呢，你就给他 半径给他指定一下，没有要求的话我们就画一个大概的形状就可以了，画个大概的形状，但是要求必须是什么呢？必须跟我们之前两个洁面呢产生一个 香蕉啊，如果说距离太远的话，软件可能会爆错，所以说我们在绘制，不管是绘制先绘制洁面也好，还还是先绘制我们的引导线也好，都必须要产生香蕉。好，我们两个两个这个引导 线呢已经绘制好了，我们把它稍微调整一下，稍微调整一下，调的这个光顺一点，好完成我们的草图。那第三根引导呢？我准备在这个位置去做一个引导，那如果我们选择 某一个平面去绘制的话，是不是就不太好去绘制这个引导了，所以说我们这个时候就要用到一个组合投影的方式，把它投影过去，首先先画他 在主视图时候他的一个样子啊，还是先把这里投影一下，把这个线投影出来，我们好进行一个捕捉， 把这根线投影出来，然后选择这根线的中点跟我们的草图原点呢 画一段圆弧，完成我们的草图，那实际上我们画出来呢，是在这个平面上的，对吧？那 这个方向我们画好了过后呢，我们还要去绘制他俯视图方向的一个样子，也就是说我们需要在 xy 平面上再去绘制一段圆弧 啊，如果捕捉不到的话，我们还是先投影一下，投影一下，然后呢再去绘制这段圆弧 啊，我这个线可能是做的，我来啊，我们来组合投影一下，看看对不对啊？可能画的位置有一点点不对啊，我们来在派声曲线里面选择 组合投影，选择这根线，再选择这根线，确定啊，他投影出来是投影出来了，但是呢啊，这个点啊，他落在了圆心的位置，我们应该让他落在切点的位置，我们的引导啊都是在我们 洁面的相切的位置，所以说啊，我们这个线呢，他的平面我们选的不对啊，我们重新重新再去绘制一下啊，把这两根线呢都给他删掉。 在绘制我们外面这一个的时候呢，我们还是新建一个平面，捕捉到我们这一个圆的象限点，然后选择我们 xz 平面作为一个参考，这个时候呢他就会在他象限点的位置创建一个新的平面，我们在这个平面上去绘制 我们的草图，还是把它投影出来？选择我们圆弧，捕捉到终点，然后捕捉到草图的圆点， 拿一段圆弧出来完成。好。这个时候呢，我们再在 xz 平面上去绘制一段圆弧， 还是先把它投影出来？投影出来过后，其实你可以把它转换成参考， 转换成参考，因为他只是一个参考，捕捉到这个圆，捕捉到这个端点，再捕捉到这个象限点，画一段圆弧出来啊，跟他相切完成。 这个时候我们再用我们的组合投影的方式插入太生曲线组合投影，选择这根线，再选择 这根线啊，啊，不对，先选好第一根线过后呢，再选择第二根线。哎，这个是多选了，没有这一节的，所以说我们要把这里改成单条曲线的方式确定啊，这个时候呢，这一根线就被投影出来了，其他没有必要的线呢，我们就把它隐藏掉。 隐藏过后，我们三个引导，两个洁面全部都绘制好了啊，像这些基准平面呢，我们也都可以隐藏掉了。好，我们来执行我们的扫略命令， 选择我们的，选择我们的这个洁面线啊，选一下，然后添加新集，再选择第二个洁面线。要注意的是箭头的方向要保持一致啊，比如说这个箭头 他是朝上的，这个箭头他就是朝这边，如果这个箭头朝这边的话，那我们等下扫列出来的结果就不对了。好，我们再来添加他的引导。 第一个引导选择好过后，再添加新集，然后第二个引导他被遮住了，没关系，我们打成线框模式，选择第二个引导 好。第二个引导选好过后呢，我们再打成实体，再添加新集，选择第三个引导，三个引导全部选好啊，这个模型呢也已经出来了，那假如说我们刚才在选择 洁面的时候，箭头如果方向不一致的话，你看他就会出现这种情况，所以说箭头的方向我们要保持一致，最后勾选保留形状，我们确定一下看看。然后呢这像 是一个耳机的这个模型呢，我们就已经做出来了，如果有这种耳机的图纸呢啊，我们在搭建线框的时候，按照这种图纸的要求去把这个线框搭建出来，最后用我们的扫略命令啊，直接一扫呢，这个耳机的形状就出来了，最后我们 进行抽壳啊之类的一些命令。好，这就是我们少略这个命令啊，少略这个命令。

大家好，我是上面节目继续分享这节我们来做这个右击造型练习。呃，这个图纸就是这样的， 做出来的案例，做出来的效果就这样。嗯，就是。其实这个案例也没有什么太多难点，最主要是练习一下这个看图怎么去把这图搞明白，然后再练习一下这个找虐的命令， 别的大也没什么。那具体看，我在软件中跟大家操作一下啊。先剪个窗口，首先插入插头，选择插入平面，我们混成这样的一个界面啊， 嗯，首先汇成一个圆，这个是多少的？ 嗯，八十的元。 然后再是四十的圆，把上面的圆画出来，然后再四十五的圆， 这有个二十的圆。好，这个绘制完了。然后我们来哎，这有个三十度的这个连线，两个圆心 连线，然后标注这个角度三十度，这个是一百八。 好，这样长度是完全约束的啊。把它作为参考，我们把下面这个箭头挥出来，箭头的话我们用这线名， 然后给他镜像，然后给他两个端点连起来，别墅尺寸八毫米， 然后这里他下面这个缺点是四十三，把这个多余的部分修剪掉，这样的长度还是完全结束的。现在呢，我们看一下这个图纸， 嗯，要把绘制中间这个两段圆弧，一个半截八十，一个半截一百五的。好，我们选择圆弧面点 八十，然后再绘制一个， 这个是一百五。完成好了以后呢，我们看一下他有个条件，他是两个端点，是六十五。那这样吧，我们就把这个端点给他连线连一下， 哎，没选到吗？好，把这给他设为水平， 把这圆弧的端点约束在这个圆上面，好，把这个端点也约束在这个圆上面，把这个镶嵌给他，镶嵌约束上图啊。把这个点也约束在这个圆上面。 这样呢，他还欠两个约束，需要量 约束啊。圆弧把它延伸过去， 还欠一个元素是哪里？这个是没镶嵌吗？镶嵌了呀，这个长度 啊。这个相机要不要删除。 所以说绘图时候一定要有细心点啊。还欠一个月收入是哪一个？好神奇啊。今天 在这里好，这样插头完全结束了。然后退出插头，选择这个拉伸面领， 选择这个三十五对称值，三十五除二确定。然后我们先把先把这个椭圆洁面给绘制出来啊。 那我们现在拉伸一下，拉伸一下这个这条线，这样的话我省的去做那个，呃，省的去做积水平面了。这样的话我们直接把在这上面插入插头， 然后我们来或者一个椭圆，我椭圆是六十五嘛，六十五除二大径。 然后这个是脚印，是二十处啊，这是尺寸，这里都有啊。然后我们选择指定指定断点 中心点好确定。 这样的话我们要欠三个元素。首先这个是哎，没选到啊。 美食 耶稣 约束点在线上，这还欠一个约束，这约束他数值 长途万念书。把这个本人扫图，把这个隐藏一下。呃，我们先做这个方向吧。啊，不是呃，扫略啊。我老是把这个扫略说成方向。 别的软件里面就放压功能压，再选择这洁面，再选择这个引导线。 更加心急。再选择第二根硬拉线。 啊。确定这样就做出来了。是不是感觉好奇怪，什么下面大，上面小，别人的好像不是吧。 那我们看一下这里面设置参数是不是哪里不对，把这个缩放方式改为横向 啊，这样就对了吧。上下一样的是吧。啊，就这样吧，我们把它融合在一起， 把这个移出这中间不要的部分。好。说到这里也差不多了吧。我们再来一个拉伸，把下面这个做出来。区域边界。 嗯，好像不行啊。算了，我们 其实把它引就是打到相关模式就可以选择。我们就不 选择相跟曲线吧。这是一样的啊，区域边界有时候很好用，像这种东西的话就达到相框模式。 呃，十七点五，这图纸有的话十七点五，七十，然后结束的是负的一百二减 一百二，再加上负一百二，加上十七点五保球盒。 好，这个造型就这样。做。到这里以后呢，我们要把那个下面这部分做出来，然后朝朝头旋成为平面， 然后嗯，约束一下他们两个相亲， 然后标注一下这个是四十，这个圆形， 他这个是二十五，这个四十四，把他拉下来一点， 这个好像也没尺寸，但是我们就是认为他是跟这个内空圆相齐了吧。那我们就给他标个二十吧。 好，再绘制一个圆，嗯，是十八的圆。好。推出草图，选择拉伸面领。 嗯，这应该可以选择去边界吧。啊，对称值，对称值七十，对称值有三十五，不要求和确定。 好，这样就搞定了。现在还差最后一步。这一个三毫米的槽。好，我们插入草图，选择这个草绘平面， 我们会这个矩形，把它设为对称，然后再标注一下四毫米， 把这个愿意输入他们贡献 这里，再给个长度，这个只要长于他就可以啊，你要是想做那种，嗯， 蚕丝化结膜比较高的话，那就把这个哎投影过来，这个边缘投影过来以后，然后设置他们贡献你这样这样的话他就改了参数，以后你这个草也会跟着改， 这个你知道一下就可以。好，现在拉正面点， 其实为罐头，结束为液位罐头。 玻璃球场就这样做完了。这一个小东西搞了十几分钟。行吧，这节就到这里吧。 嗯，我是上文节目就是分享喜欢我的视频，欢迎点赞转发加关注吧。嗯，你有更好的方法，欢迎评论区留言，我们一起讨论一下。这节就到这里，谢谢大家，我们下期再见，拜拜。
