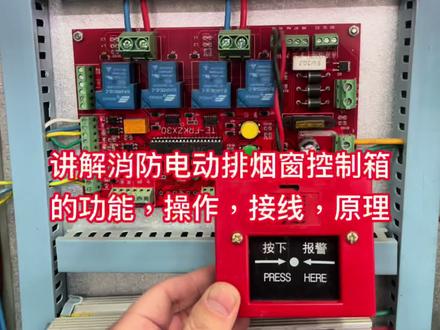

大家好，我是橙子啊，我在现场，今天和大家讲解消防的电动排烟窗。控制箱的门上有两个按钮， 一个是打开按钮，一个是关闭按钮，方便咱们日常的打开和关闭的操作。 咱们给控制箱箱门打开，看看内部情况，正常的电源供给他一个二百二十伏，然后直接给他连接到他的变压器上，这个变压器介入的电压是二百二，可以转换为 二十四伏，这个二十四伏共给这个控制箱的电路板电源，使用镜头拉近让大家看一看他的红绿线，就是他的二百二十伏电源，然后这个变压器输出二十四伏 接到咱们这个控制箱的电源主板上，供这个电源主板进行使用。我手指的这个位置就是他的电源连接口， 这个就是这个控制箱的按下报警，也就是现场紧急情况的使用，说白了把它按下，控制箱无需消防报警，主机联动，自动开始打开排烟窗， 他这个箱内环境咱们就不用细说了，接的是一塌糊涂啊，这个按钮应该接在箱子的外面， 咱们再看看他的按钮接在哪个位置啊，这根红黑线也没有保护，直接就这么搁在箱内，之后呢，大家请看好接在他的紧急控制这个端口上，再往 左侧来这两个输出，两组输出线他就是直接输出，通过坐管连接到咱们现场排烟窗的执行机构上， 再往左侧下面来，大家请看啊，这块有一个输入输出模块，这个模块就是与咱们消防报警主机形成联系的一个控制模块。首先看接线，蓝白线就是箱子的反馈端， 通过我手指的方向接触到输入输出模块的反馈端口上，控制箱动作，排烟窗打开之后，模块反馈到消防报警主机，之后模块出来两根线，他这里面加一个继电器啊， 证明模块巡检线圈，这个模块应该与这个箱子没有巡检线圈的连接，所以加了一个 dc 二十四伏的 继电器，然后通过介入到继电器，继电器取长开两个点，在接到控制箱上的启动端口。这个时候我在主板上又看到了一个黄绿红三个按钮，黄是复位按钮， 绿色是关闭按钮，红色是开启按钮，这个应该是方便咱们操作人员平时操作，还有咱们维修人员进行操作的一个按钮。不管是手动操作，联动操作还是板子上按钮的操作，都是通过这两个 端子输出二十四伏电压，通过铺设的线路，大家请看我手指的方向，然后通过座管来到他的排烟窗执行机构，排烟窗执行机构动作形成打开或者关闭。 然后咱们再看看他控制箱面板上的两个按钮啊，黄色的线，一根是他的打开，一根是他的关闭，这根蓝线就是他的公共线，咱们看看他接在哪啊，接在他的主板 总控开关的位置上，大家请看啊，两根黄色是，一个是开启，一根是关闭，中间的是公共，不管按哪个键，其中两根线通电，排烟窗开始动作，通过设置在箱子内的模块 形成启动和反馈消防报警主机内定义此模块，在现场发生火灾的时候，模块开始动作，所以就形成了联动 或者远程启动这个控制箱管理的电动排烟窗，再加上橙子刚才和大家讲解的各种接线和各种作用，就形成了这个控制箱的功能还有他的操作， 一切从现场的实际角度出发，和大家分享这些消防的相关知识，希望对大家有所帮助。本期视频我说的比较慢，因为我想让大家更深刻的了解这个电动排烟窗的各个接线还有功能。今天视频就分享到这， 点赞、关注、收藏、转发、评论，长按点赞键，强烈推荐，你们的支持是我最大的动力，咱们下期视频不见不散！

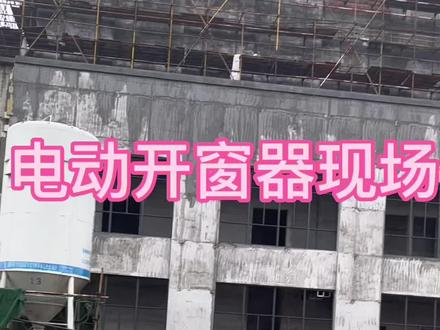

今天我们来到江西九江修水项目装电动排烟窗现场，我们看一下这个项目是客户自己布的线，我们看一下那个现场， 然后这是客户的排烟窗，看到没有？这就是很多没有做过电动排烟窗的客户都会犯的一个错误， 因为这个一般的排烟窗要开七十度，然后这客户的话，他们用的脚链是限位了的，就是按常规的做法，所以他目前的角度只有三十度以内，所以这个是不行的，所以的话这个脚链到时候还要拆，幸好我们来得早， 这些窗还没挂，所以现在返工就比较方便，所以建议大家做电动排烟窗，提前把供应商找好。还有就是这个布线大家看到没有？这个布线的话，看到没有， 他这种布线是可以，但是有一个细节是不行的，因为布线像这样子，电机接线那样的话我们就接不了，后期施工就比较麻烦，又要返工， 就是我们那个每个窗面贴一个八六盒，要拉一个线出来，每一个都要拉一个线出来，他这些话我们到时候全部要返工，全部要返工，但这个呢还好，有晚就有机会从这头先装，装了以后往这边拉，那样就好接线一点。 等一下我们就开始给客户重新配了排烟窗，开启七十度的脚链，等下我们就重新挂样窗，我们看这边啊，这边 啊，我们来的早，所以很多窗都没挂，就省去返工那个环节，然后看这边这边看到没有，这边的话吊顶了，因为装的是双 螺杆，像这样的话可能就人上不去，不好装就要返工，在吊顶铝通可能就要拆，要不然人是没法安装的，所以的话很多很多细节都是要提前弄好，像这样的话就这排全部要返工拆掉铝通才能装。 然后还有就是布线，如果是有吊顶的要求高的，不是明装的，建议大家是在土建做好以后，做好以后就提前把线印埋了，省的后续去返工。像这样人家吊顶的掉了以后，你线还没布，那你再来布的话，你就麻烦了。 现在我们装好样窗了，这个铝通这里没挡着，但是这样不好干活，这个铝通就刚好挡着那个电机，这个就在鞋上解决拍， 这是装三螺杆啊，我们装样确认一下安装配件有没有要改动的，所以就先装一根，试一下。 今天那个项目该对接的细节跟客户对接完了，然后该改的跟客户讲了，我们现在出发去下一个目的地。
