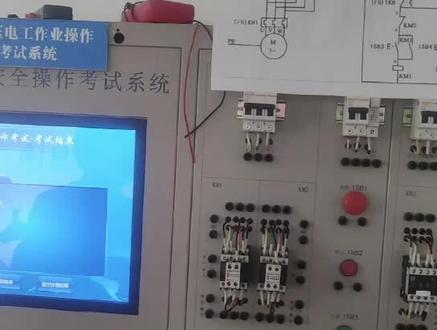

大家好,那么今天我们来学习的是低压电工培训专业科目的正反转接线。好,我们先看 这个是主电路,这个是控制电路,控制电路 e q f 二在这里 e f u e 这里 e s b 一即停 e s b 二停止 e s b 三正转符合按钮 e s b 四反转符合按钮 k m 一 k m 二 k m 一线圈 k m 二线圈 k m 二 k m 二辅助常开 k m 一辅助常开 k m 一 辅助墙壁 k m 二辅助墙壁这是 k h。 热接电器还有电机。好原件,我们知道,我们开始接线,先从空电路开始接,起火线接我们的 e f u e e f u e 出来接我们的急停,我们急停出来接我们停止,我们依然遵循左进右出,上进下出的原则,停止出来,我们接 e k h。 就是这里的 k h e 辅助长臂点锁进,那么长臂点出来之后是不是有两个支路啊?我们找两根线插上, 插上去,大家可以看,分别是接 k m 二长臂和 k m 一长臂, 我们先接这个 k m 二长臂。好,大家看,那这里的话是不是又有两条小并联之路啊?那么我采取的方法有两种,第一种是正常接线。好,大家看拿两根线 k m d 弹开, 正常来说, k m 一长开进与 k m 二长臂出 接一块,这个接一块,然后 k m 一的长开处与 k m 一的线圈近接一块,那么另外两根线 同理好,这样接线是完全符合要求的,但是有时候当线多的时候,个别学员认为 接错了,认为它插这里,那么插这里之后的话就容易造成错乱,什么样错乱?大家可以看我们这根线接到这说明哈,说明 k m 一的常开或者 k m 二的常开往上扩建, 等于说把 pm 二等于 pm 一的连锁触头覆盖,那因此的话解解你错误,所以说我采用的不是这种接法,我把这几个全部 去掉。 好,那么这个的话大家看 k m 一长开,我直接接到 e s b 三上, 我 k m 二长开,我直接接到 e s b 四长开上,这样的话大家可以看到,那么接线更加简明,所以说我推荐大家这样接线。好,我们先把它拔掉。 那么现在呢?跟刚才那个一样,从这出来之后接哪?接我们的 e s b 三, e s b 三 出来之后接 km 一线圈,上端 km 一线圈,下端接我们的零线。好,我这个回路是不是接完了,该接这个回路?好,刚才这个线拿起来, 我接 p m e 长臂上端 k m e 长臂,下端接我们的 e s b 四常开, esb 四常开出,接我们的 km 二线圈进 km 二线圈,最后回到这里也可以,或者回到零线也可以。 好,接完之后刚才给大家说呢,那两个小字符并联,我们直接拿两根线, 然后呢?我们接到 e s b 三上常开上就行, 然后另外 e m 二长开,我也拿两根线,然后我们也不用考虑那么多,直接接到 e s b 四长开上就可以了。 这两个端啊,左右不分是可以调换顺序的。好,接完之后的话,整个控电路全部接完了,我们现在开始接主电路, 主电路也不用分黄绿红,我们直接接就行,按顺序切勿向右斜我们涂上,向左斜我们就向左接。 好,这里的话就是 u j w w j u 正反转实现幻象。 好,底下正常。 u j u v j v w j w, 好,我们接到热静电器, 把最后三根线接电机。 好,记完之后的话我们把这个图调出来。 好,大家看,现在是叉号,我们试一下,如果变成对号就可以。好,现在已经变成对号,我们考试的话, 不管这个电源开了还是关了,也不管电机,也不管机停,只要这边有对号,我们就可以直接提交了。好,四十分。好,今天就讲到这,谢谢大家。
