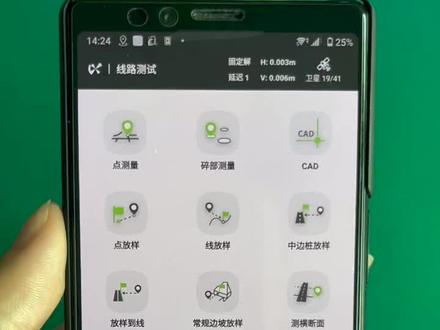

接下来说一下中边桩放样以及放样到现在这两个功能,这两个功能实际上都是对道路的中线和边线进行一个放样,他们的区别是中边桩放样他是按桩来放的,比如说我每五米一个桩,或者每十米一个桩,他是 按装一个一个的装来放,然后放样到线,他是没有装的,他只是放,他按一整条线来进行一个放样, 然后我们进桌面装放样看一下。在放样桌面装的时候,我们首先需要输入道路的平曲线数曲线以及标准端面这三个参数都输入进去之后,我们就可以进行一个放装了。 然后在这整个页面的上面,上面部分,这里的里程显示的是放样点放样装点的里程,比如说我现在正在放样的装号,他是 k 零加十五的装, 这里显示的就是 k 零加四五。然后这里的左中右控制就是放样的线,放样的中桩,还有是左边的一个左左边的线或者是右边的线,比如我在这里选择一个放左边的线,然后我再选择一个片距 偏距值,比如机动车道这一块,那么他就会自动跳转,跳转到左边装偏距偏特定偏距下的一个线上, 然后这里的里程,这里的里程显示的是当前位置的十四里程,比如说我现在位置就处于啊 k 零加十五点零零零八,这里就是当前位置的十四里程,这里的偏距显示的是当前位置相对于中庄的一个偏距,比如说现在当前位置 距离中桩是负四点四八九米,他这个负数负表示现在正在左边,如果是在右边,那么他这个子就是一个正数了。这里的田蛙,田蛙子是放样的特征点的标高在于当前位置高层 的一个相对高差,他得到的一个平挖值。我们是要注意一下,有两个标准设计高,一个是中装的高,另一个是设计标高。 中装高他一直显示的是道路,就我现在 k 零加十五这个里程点上,他的道路中装的高层是多少?然后另一个设计标高,设计标高他显示的是就在这个中装偏距下,他的一个值是多少,他显示是实时的放样的一个 点的设计高值。比如说我现在是方向的是左边机动车道这里这个点他的设计标高是五十五点三二,如果把它切换为中装,那么他这个设计标高与道路中装高就是一样的了。我设为右边, 他的设计标高又改变了,他显示的是方向这个点的实时标高。然后如果想了解当前这个位置,我们相当于所处于位置的东北高,那么是要看这个位置,这里显示的是当前位置的实时高层,高层还有东北坐标。 然后这边有一排的按钮。第一个是装具设置,这在中偏装放样里面有一个装具的设置,点击之后我们可以设置装件具以及七十里程装件具的作用就表示哦,我要隔断 多少米,然后设置一个装点,比如说现在是五米一个装点,那么我在跳上下装的时候,他就按每五米一个装的来进行跳转。比如说我现在这个装点是负十五米,我点击下一个装, 他就变成十米负十米的一个装点,我再点一下,他就放负五米的一个装, 然后这里这个的按钮是用来控制是否自动匹配装点的,如果打开了之后,他就会以当前位置的最近点自动匹配最近距离当前位置最近的一个装点。 当测量完成之后,我们要进入这个方向记录里面,进入方向记录里面,这里的话从这边来进行一个数据的导出。
