大家好,我是长沙小游,今天给大家分享一下广树九八零,嗯, tdi 和九八八 ta 的一个平轨一个一个斜轨的一个卡盘,内卡外卡的一个参数修改。 九八零 tdi 先点设置,然后可以看到有个参数开关,把参数开关打开,然后选择机床功能调试,选择标准梯形图基本功能,然后看到卡盘控制功能,进入调试, 选到卡盘控制,进入调试,选择卡盘控制方式,内卡外卡上下旋钮切换,然后输入键就可以看到这个卡盘就往里面缩了吗?本 是外卡的,点内卡之后他自动往里面缩,因为他是放松状态嘛。 切换功能就是这样进行切换,这个功能呢可以用于躺爪子,就不用选择很多毛胚啊,夹在中心去修了,这样子就比较方便。今天分享到这里,别忘了点个关注九八八 t a 的,明天进行分享。

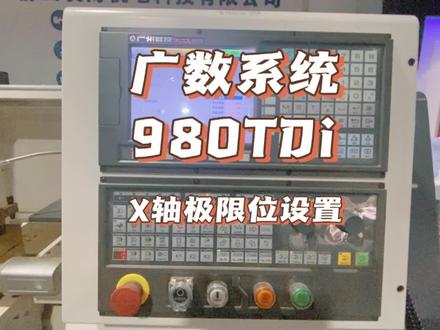

这次跟大家说说这个九八零 tpi 系统极限位的设置。首先把这个刀架位置移动到我们所需要设为机床零点的位,按面板的位置按键找到综合坐标, 按 x 轴参考点设置,按输入确定。当他显示成功设置 x 轴的参考点时,说明这个 x 轴的集团圆点已经设置完成。下一步就是设置 x 轴的极限参数,点击界面参数,找到数据参数,查找 四十五号参数,然后该参数显示是 x 轴正线位的形成参数,该参数的单位零为零点零零一毫米,我们设置五千,就说明当这个行程正线位超过五毫米时,他就 会报警。我们点击位置中额坐标机床坐标位置,现在 s 轴在零点位置,当我们手动方式 x 轴移动正向位五十,超过五十他这个 s 轴就会呈现正向位报警,这就说明我们正向位已经设置完成了。 接下来我们就设置他的 x 轴的负线位,把机床往 x 轴方向移动,移动到我们想要的位置时,当 x 轴移动到我们想要的负线位位置时,看 x 轴机床这个位置显示负四幺六,然后按参数找到四十六号参数, 显示为 x 轴负最限位最小行程。然后只要把这个机床坐标位置这个负幺四幺六输入进去负四 幺六,然后负线位就设置完成了。设置完参数后,当我们手动移动这个 s 轴到负线位,只要超过负四幺六,他就显示负线位报警,就说明我们的负线位已经设置完成了。

这次跟大家说说这个九八零 tpi 系统极限位的设置。首先把这个刀架位置移动到我们所需要设为机床零点的位置, 按位置按键找到综合坐标,按 s z 轴参考点设置,按输入确定。当他成功设置 z 轴参考点时,就说明 z 轴的基层原点我们已经设置完成了。接下来就是设置 z 轴的正负限位, 按参数找到数据参数,找到四十五号参数,找到这一轴的正线位,把它输入五千。 设置完成之后,当我们手动把这个刀架移动到超过正午时,他就会显示正线位报警,就说明我们的这一轴正线位已经设置完成了。然后在手动模式下偏这一轴移动到我们需要设置的副线位, 当这轴移动到负线位时,我们看这个机床坐标显示负六四七,我们在参数数据参数四十六号参数这轴这个位置设置输入负六四七, 按输入确定。然后当我们手动把机传接轴移动到负超过负六四七时,他就显示极限位负报警,那就说明我们的负限位已经设置完成了。想知道机传知识点,关注不迷路!

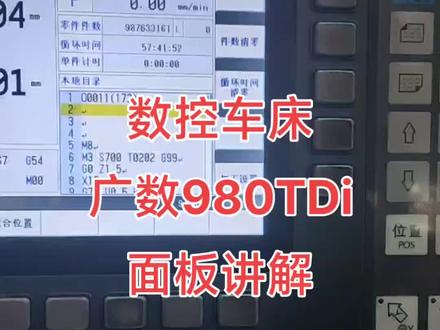

今天我们讲述一下九八零 t d i 的面板,首先打开系统开关这个, 然后这个是循环启动,这个是禁给保持编程,编程是跟这个程序一起用的, 如果是新建程序的话就按 q, 可以按幺幺幺幺,然后按确定就一个新的程序建成,按取消键取消掉。自动,自动是这个 程序编好之后循环启动的录入,录入方式是那个 按主轴震转的 m 三 a 四五百,按输入,然后按主轴,主轴就正转了,主轴就正转了, 这个归零既是归零,西装归零,你按归零键的时候按 z 轴, z 轴归零,按 x 轴 x 玻璃,嗯,手动,手动是, 就是的,前后左右呐这样,这是手动,然后手迈,这是手迈,手迈的话是这个,他这个有个 x c, 然后一个是十一百,然后你按到一百呢,手慢摇这样摇,然后这个是快速配力,这个是劲给配力。 还有一个选择,停空运行啊,机场锁啊这些很少用。单段是非常常用的,你编好程序之后按自动按单段,单段的话他是你按一下,他跳一段,按一下跳的,这个是非常常用的。 嗯,然后这个位置位置他会有绝对坐标,相对坐标,机场坐标还有移动量, 这是程序,程序按程序啊。片子,片子第一把刀,然后 x 轴 z 轴,这个对刀,片子下面是磨损,磨损的话就是 你大了就减小一点,小了就加大一点,嗯,系统信息这些很少用,图形这些都很少用,然后输出,转换、删除 上档这个,这个是上一页翻下页这样翻这个光标键,今天就讲到这里。



我们有时候干超大螺锯螺纹的时候,会用到这几块杆刀,但是螺锯过于大的话,他退尾他就会显得特别长, 是因为参数里面有个数字要改一下,今天我给大家分享一下。按设置打开这个页面,按 l 打开参数开关,按参数数据参数找到十九号参数, 看一下里面的解释。这九二这七六螺纹切削时的退尾长度默认应该是五,因为我之前干过大罗地螺纹,把这个改了,你把这个改成零就可以了。他退尾的时候就是直退式,没有斜度的 退位就直接就退出来了,然后回到定位点, 设置完之后呢,把参数开关关闭,按 w 就可以 按下复位好了。

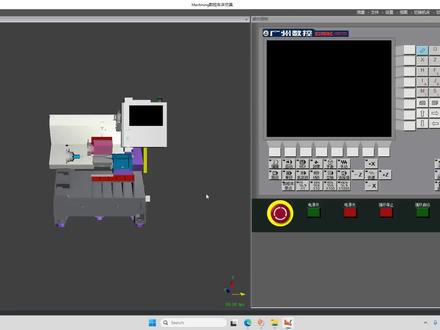

大家好,下面介绍一下广数九八零 t d i 的操作。首先添加一把刀具, 选择一号刀,一号刀是外援车刀,然后将它安装到刀塔上面,这个因为刀塔上面已经存在了这个一号刀了,所以会有这个提示,然后把这个一号刀 选中了之后点道具,准备把它转到加工位。 嗯,在程序里面使用 t 指定的时候,指定的那个刀号必须是这个刀塔列表里面,第二列里面,呃,已经安装在这个刀塔上面的这个刀号啊,不是这边的刀位号,这个不要搞错, 然后点确定,然后下面进行试切,对刀打开电源 好,然后将这个倍率调低一点,应该倍率这边可以看到现在是百分之五十,把它调到百分之十好,然后切换到二维的模式, 然后开启主轴 好,然后测量一下 五十二点七五八,切换到 double 界面,然后点这个测量,输入输入 x, 这边的刚刚测量的这个直径 是五十二点七五八,五十二点七五八,然后点输入, 然后再实切一下 z 方向, 然后输入 z 零,可以直接点 z, 输入 z 零,如果输入一个 z 什么也没输入,直接点的输入的话, 他就是把这边的这个值给清空了,所以一定要输入一个 z 零好,然后把它退出, 然后到 m d i 模式输入一个 t 零幺零幺,然后 g 零, x 零, z 零,然后按循环启动, 看看你刚刚那个输的值对不对,能不能回到到这个弓箭原点啊,这就可以了。 好,这个就介绍到这里。

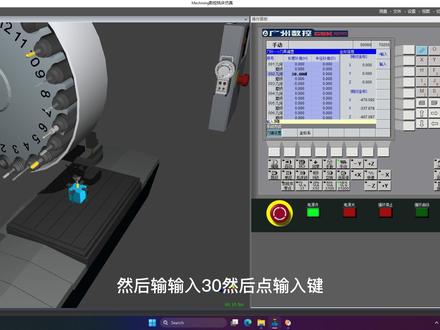

朋友们你们好,下面介绍一下广树九八零 m d i 的操作,首先添加刀具, 选择一号刀,点右键,选择二号刀,点右键添加到刀塔上, 可以添加到任何的位置,这边这个刀塔列表的第二列显示的是刀号,这个刀号就是在 t 指令里面所需要使用的,不要使用这边的刀位号, 然后选择一号刀,点右键,选择刀具,准备把它转到当前的位置, 然后打开电源,选择换刀,将一号刀装到主轴上,然后点快速定位,点刀补界面,点坐标系, 然后这个这个地方把光标移到 g 五四上面,然后点录入机床坐标,可以把当前的 三个轴的这个呃机床空间零点全部都给输入进去, 呃,也可以点测量输入,分别输入 x 零点输入, 然后再点哎 y 零点输入或者点 z 零点输, 这边输入好之后可以看一下刀具偏置这个一号刀作为基准刀,这边就输入零就可以了,然后换到, 然后看一下二号刀,二号刀长度是一百一, 比计算刀长三十,所以这个地方输入三十,就点这个输入,然后输输入三十,然后点输入键就可以输入进去了, 然后三号刀也是的,三号刀长度是七十五,比基准刀短了五,所以这边输入负五就可以了, 然后切换到自动先看一下程序,在这个程序界面里面可以通过上下键进行预览,然后选择要打开的程序,可以点这个 e o b 或者点输入键, 也可以点这边打开,选中都可以把这个程序给打开,然后来测试一下点循环启动, 切换到位置,然后点 好这个程序,就是演示一下这个长度补偿的使用好就演示到这里。
