今天来讲餐边柜和冰箱柜之间的斜边柜,用玻璃门板怎么去做图?首先在平面图绘制好冰箱柜和餐边柜的平面, 在命令行输入 l 空格,从门板的边缘,这个门板呢是餐边柜的门板,直接绘制过来三毫米的尺寸,输入三空格,这三毫米表示的是门缝,然后连接到冰箱柜的侧板的边缘, 连接好了以后,把定位的这条线删掉,输入 o 空格,偏移玻璃门的厚度,玻璃门是二十就输入二十,二十一就输入二十一,我在这里输入二十空格,往后面偏进来二十,然后再 输入 l 空格,从这个点连接到这个点,因为现在门板呢是放到侧板里面去了,我们输入 m 空格,点一下这个斜边的线,空格从这个点直接垂直放过来 啊,水平放过来以后,看到咱们这个点的话呢,是十三点四九,我们直接输入一十五,因为门板跟咱们侧板之间呢,还是留一点距离,再点这一条线,拉到我们这个线的边缘, 输入 o 空格,偏移二十的玻璃门板偏进来,把之前定位的线删掉,输入 f 空格, r 空格,输入零空格,直接在这个地方导个零 的角,那么右边的点呢?输入 l 空格,从这个点连接到这个点好了,再输入 co 空格,把我们的侧板复制过来。一块 复制的过来的侧板就是斜边柜的侧板,但是斜边柜的门板跟侧板的距离还比较远,那么我们直接选中侧板,往外面拖过来五个毫米的尺寸,这样子他的距离就稍微近一点就可以了。 好了,再输入 c o 空格,复制一下这块侧板,空格从这个点复制过来,冰箱柜旁边也做一块侧板, 再输入 d l i 空格,从这个点测量一下距离三十点六,那么我们直接点这个矩形往后面拉回去,三十四, 为什么要拉三十四呢?是因为我们乘板的位置,你看 l 空格,从这个点到我们这个点是乘板的位置, 这个层板跟门板之间他是必须要有安装的缝隙的,那我们就要把侧板稍微往后面退回去一点,他才能够留出这个缝,那这个时候呢,同学们就可以看到我们的柜门就已经做好了,输入 d a l 空格, 然后的话呢再空格一次,我们标注一下这块玻璃门的尺寸,四百一十九,左边和右边的缝隙,你看目前现在这个位置是三毫米, 但是后期这块门也要扣齿,我们也会扣掉两毫米的缝,那么这个地方基本上就有五毫米的缝隙,他 是可以正常开启的。然后我们这块侧板 d a l 空格,从这个点到这个点,基本上有一点五个毫米的缝,也是可以正常开启,那这块门板下单的时候是不需要扣齿的, 那么再输入 d a n 空格,量一下侧板与咱们的门板的这个角度,目前是一百三十四度,一百三十四度的门啊,角度呢,后期就采用四十五度的门角, 再输入 dan 空格,你可以从这个点量到这个点,也能够量出来,你看它的角度是四十四度,那么后期就用四十五度的门角去进行调节就可以了。 这里呢就是咱们玻璃门啊,怎么去做那玻璃门的做法呢?同学们,这个地方哈,他会存在一 个微缝,如果你的业主接受不了这个微缝的情况下,建议你们做平板门,因为平板门他可以四十五度的斜切, 斜切出来的效果就没有这么大的缝隙了啊。如果说想要学习平板门斜切的做法呢?大家可以在我的主页找一下另外的一个啊,平板门的一个视频。 好了,那么我们这一节课程就先讲到这里,关注我,学习更多的全屋定制设计知识。

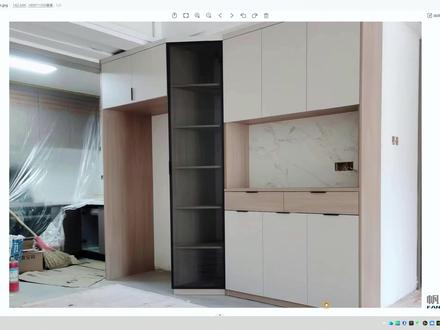

呃,各位小伙伴们大家晚上好,今天晚上呢给你们再加更一期鞋绕柜装玻璃门啊, 然后我们公司呃的是有这个工艺啊,习教贵专门的,但是他装的是木质门板的,具体怎么操作呢?大家可以看软件的指引, 但是像装玻璃门就没有了。然后我今天讲的这个呢,就是四零二三的玻璃门怎么去做斜角柜,装在斜角柜上面,首先我们在做这个门的时候啊,你一定要考虑一下他用哪一款门角, 你像我们正常的全盖半盖的那个九十五度或者一百度的这个门角,你说能不能用在洗脚柜上面呢?其实他也是能用的, 但是你得在里面加辅助版,就是让他保证和这个门呈现的是一个直角的样子才可以用,不然的话你是装不了的。 然后今天我教他的这个呢,就是外购门角,当然公司如果你因为外购门角导致这个门出问题啊,公司是不承担责任的,因为这个是公司没有的工艺, 然后出了问题肯定是商场自行承担的啊。首先要跟你们讲清楚这个事情,所以我建议大家是能不做就不要做吧,如果遇到那种客户真的是一定要做的情况下,那么你一定要跟客户讲好这个事情, 就是避免客户后期因为这些呃问题来就是导致克数啊。首先门角的这个问题大家 一定要注意啊,就是我们公司是没有这些角度门角的,我们肯定是需要外购的。然后第二个呢,是我们这个柜门做斜角的,这个玻璃门缝很大,就是深,就是比较深的那一边缝很大啊, 然后另外一个就是他的斜角柜的柜体,可能会和边上的柜体他是有进出, 就是不会在一条水平线上面,所以这三个问题一定要跟客户讲清楚啊。呃,如果客户答应了,那么你去做,如果客户不答应,呃,让你非得想办法处理,那么你这个这三样 啊,说怎么讲呢?你肯定是没有办法去解决的啊,没办法全部满足的,知道吧,所以就是遇到那种 一定要做的客户,这三个问题点一定要跟客户讲的明明白白的, 这样才能避免后期这个柜子做好了,做到客户家去,然后还会产生客数啊, 那么我们就直接进到软件操作,这个是我们店车车同学啊,前段时间做的一个模型啊,因为我自己本人啊,我是不做这个东西的啊,但是我宁可教别人做,我自己也不做啊,因为就是出现这种, 呃,后期出现克数是比较麻烦的事情啊,而且公司也不承担责任啊,所以就能不做不做吧,反正我自己是这么觉得,这个是画好的这个模型,然后我们直接就这个模型导出他的 cad, 就是我们不需要自己单独画 cad, 我们直接用这个 c、 a、 d 就可以了,我们点 l 键,哎,我们就进到这个 尺寸里面来,其实我们只需要这张图就可以了,就这一部分这个顶式图就可以了,然后我们下一步怎么做呢?我们直接点保存啊,这个是我前面保存过的啊,我点一二三直接覆盖他的名字啊, 好,保存出来之后软件就不关了。大家可以看一下这个 c、 c、 a、 d 长什么样子啊? 看到没?这个就导出来 cd, 但是这个导出来 cd 是个快啊,就是你如果你想要单独用哪一块的话,你就得给他炸开点 x 键炸开,你看我就炸开这一波一段啊,然后我是把这个复制到了我自己的这个模板里面来来,复制过来之后 原来是这样子,我复制过来之后把他多余的线就就删掉了,因为这个是什么?这个是我们已经下单的,然后甚至安装好的,所以他这个所有的尺寸都是调好的,知道吧?但是我们 在下单之前就生产之前我们做的那种都是属于未知尺寸的,哪些尺寸未知?首先你门板的尺寸未知,就宽度未知对不对?然后你的斜角柜他的左边和右边他那个深度 他是未知的,那么我们就需要通过左边的柜子还有右边柜子来的深度啊,加门板之后的深度来计算出我们这个斜角柜他的侧板要做多深,他的门板要做多大。 那么我们就直接开始 为什么画这两条线呢?因为这两条线呢就是他的门板就玻璃门,他的最外侧和我左边柜子和右边柜子他是在一条线上的,就最外侧的点是在一条线上的。 这个大家可以看我前几期有一期视频讲的还是蛮细的,大家可以看那期,这期的话只是教大家快速的去画就是细,这个原理我就不细讲了啊, 如果想要看戏的大家可以看我前几期视频,就长个大概有差不多一个小时那玩意,呃,有怎么去画的,也有怎么去做那模型的啊? 然后画条竖竖的水平成那个辅助线,这条辅助线呢,我们需要偏移三毫米,至于为为什么偏移三毫米,大家可以看我上一期的视频啊,就偏移三毫米的 原因啊,是我自己做过的模型之后发现三毫米是比较合适一个模式,然后在这个位置上画个圆啊,圆的尺寸多半径多少到二十二。为什么是画圆呢?就我们前面讲过哦, 圆心到圆上的每个点他的距离都相等,所以画圆是最好的一个方式。然后这边的话, 呃,你可偏移,可不偏移啊,就是门缝啊,你可以偏移也可以不偏移,我是建议大家偏移多一点,多一点,缝大一点没事,不能小了, 小了你装不进去就麻烦了,对不对?然后呢,这个就是他的门缝的位置,然后连接这条线和我的圆心, 然后在这个上线上面找出他 群主 要偏移玻璃门偏移厚度,偏移出来啊,走这个线上面找出这个水珠,在这个位置也同样的画一个二十二的半径的圆,然后呢把他这个点焦点挪过来, 那么这样子从这条线到圆心就是两个圆心之间,就是我们玻璃门的外宽,就是就是最外面这条线啊,剩下的我们继续连接两个圆心, 然后向内偏移二十二,看到没?都在这个圆上面,然后我们 画出玻璃门的外径尺寸, 那么这样子呢,我们这个玻璃门的尺寸就出来了,出来了之后 我们得做柜体了,对不对?柜体我们偏一两毫米,这个是门和门缝之间的尺寸呢,现在这然后我们左右两侧的柜体的尺寸是多少呢? 算出来,然后我们是幺八的柜体嘛,对不对?幺八那我们就偏幺八。然后左边的柜子在哪个位置呢?在这个位置做 右边的柜子呢?在哪里?在这里对不对? 其实是应该是在这个位置,只是在这个线的这个位置啊,你其实你坐这个位置行不行?坐这个位置也没问题,但是我建议大家坐到这, 嗯,然后这里把这个线往这个挪一下 来,可以看一下啊,我们这个点 两点三,然后这边呢应该是两点两点零,就差不多吧,因为这个洗脚柜啊,你装门的话他多少都是有点点斜的。我跟你说, 所以说我们就在这条线的位置啊,这条线位置之后呢,我们把多余的线给他删掉, 然后我们再来看一下这个玻璃门的尺寸是多少?量一下 四百九十六点三九。这就是为什么我让你们把这个呃小数点调出来啊,假如因为他小数点,他四舍五入的,如果你大于五的话,他要取准,他就四百九十七,你说四百九十七,你这个门做的话能做吗?能做,但是 可能就就怎么说?就门会凸出来,就是就因为这个位置或者这个位置,呃,往边上来了之后,他就门有可能会凸出来了,所以我建议大家啊,这个地方向下取值,就是做四百九十六或者是四百九十六点五这个样子。 我是喜欢做四百九十六这个尺寸啊,你就要么就是做四百九十六,你做四百九十七行吗?也行,做四百九十七的话呢,就是安装的时候啊,适当的调整一下, 然后我们取值就做四百九十六,然后这个深度是多少呢?深度的话, 嗯,深度, 深度话三百五十点八八,你取三百五行不行?也可以的,你取三百五十一也可以,也是行的, 取三百五十一零点二二出来,出来一毫米做三百五也可以,三百五的话你就跟旁边柜体一样深了吗?对吧?这样就安装的时候就就不需要前前后后去调,只需要和边上柜子装平就行了, 这个三百五,那么这个就是我们呃通过左右两边的尺寸去算我们斜角的这个玻璃门,以及他左右两他的柜体 左右两边的侧板深度,这侧板深度右边取值三百五十一,左边取值六百三十七,就是取整数的取啊,然后我们来看下这个文件啊,是不是这样子啊? 你看他这个三百三十一和六百一十七是为什么?就是我们在做这个时候,如果你怕你自己的单子啊出问题,你把这个柜子你给他剪小一点,深度剪个两公分, 知道吗?就是你装如果觉得这个尺寸装出来有那个你柜子可以往里面退进去, 甚至往外出来都行,但是就怕了是不能退,只能出,然后导致右边的柜子也只能出来,然后左右两边他就有缝了。所以我建议大家如果做这个的时候啊怕错,如果怕错的 把这个柜体的深度减个两公分就行了,然后再按照这个尺寸去下单,那么得出来的尺寸呢,就是三百三十一一斤,六百一十七,然后我们的门板啊取值是四百九十六,然后看一下这个门板, 这个门板取值,你看宽度四百九十,他这个四百九十六是净尺寸。四百九十六啊,并不是说你们的的宽度是四百九十六,然后四百九十六还要减三毫米啊,是错的,这是门板净尺寸四百九十六啊,大家一定要记清楚啊, 这个尺寸是净尺寸啊,是门板扣过尺之后的尺寸的,知道吧?四百 九十六,那么呢这个呢?然后这个就是装出来的效果,大家看看这样子也还好,对不对?其实这样也不难呢, 大家只要记到那个我前面怎么画的那个 cd 饭样了,我们后期遇到这种门的话,其实都可以解决的。那么这个呢,就是讲的比较快的,就简短的这个 鞋脚柜去装玻璃门,大家如果要看比较详细的内容的话,可以参考我前几期的内容,前几期里面有一期吧,就讲的比较多的那个啊,那么今天晚上的这个鞋脚柜装玻璃门就讲到这里,然后我们下期再见。
