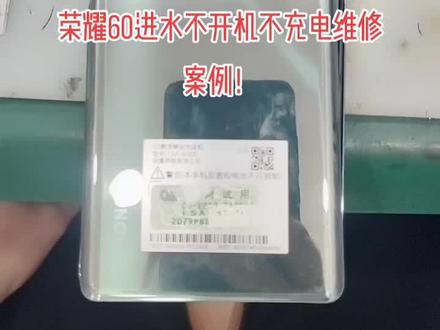

今天呢,趁着下班之前再给大家分享一个 维修案例,这是一台华为荣耀六零,客户刚买的,不到一个月啊,突然不小心进水, 大概进水泡了有一分钟左右,客户描述呢,是拿上来的时候啊,用家用的吹风机吹了一下,还能正常使用,到后期呢,已经不能正常开机了啊,拿回来进行维修 啊,由于这些故障思路都非常简单,所以说我只给大家分享一个维修的思路和过程,然后其他的你想直吸啊,安装芯片, 这个都是手工的手工技巧,可以单独的去去练习, 只是这个思路啊,给大家分享一下。首先进水不开机啊,拆开以后我们逐步的进行清理啊,把下面的排线和上面的排线给清理掉, 在清理的时候呢,家电不漏电,然后按开机,电有二百二百二十毫安起调电流,然后回落开机不正常,误充电电流。 我们拿到啊,主板以后,首先把辐射的地方,尤其是啊小芯片之类的参考图纸,然后把它给 用汗油啊,复位一下,不用重装进行复位一下,因为荣耀六零啊,图纸呢,还没有还没有,我们只能掺到啊荣耀五零的图纸啊,点位图进行分析。 首先我们注意到整个呃主板的排布,芯片的排布几乎和荣耀五零是一样的,尤其是 cpu 都是用的 sm 七三二五的 cpu, cpu 的位置还有硬盘的位置都没有发生任何变化,然后呃 wifi 类的,还有 还有这个基带部分的布局都是大同小, 几乎是一样的啊,然后我们可以看到啊,这个呢就是尾插排线,进来以后呢, 我们可以从上面这个图纸可以看到啊啊,这一个和这一个是双宫殿系统,也就是所谓的快充,其实这两个芯片是一样的,都是正常的,支持快充,然后这个小芯片还有背部的啊,刚好是 像对应位置的啊,这一个小芯片, 这个我们可以看到啊,一个 一个正常的电压,从那个点位图也可以看到,这两端呢都是啊啊五伏的 充电充电电流,充电电压啊,到达主板上以后,然后通过呢,这两个一个这是一个稳压管,然后这是一个稳压管,也可以称为电子开关管。到达这两个快充芯片, 这是两个是充电充电 ic 啊,一模一样的位置,还有旁边的四颗电容排布都是一样的啊, 然后通过观察呢,有好多的腐蚀剂吧,尤其是这个啊小电源块,这个 还有呢背面两个电源块都进行啊,打上汗油,让他重新归位一下,这两个归位以后啊,归位以后呢,归位以后发现一个新的问题,手机 啊能够正常开机,但是呢会非常卡顿,而且啊充电只达到四百毫安左右,充电不正常,所以说下一步呢,我们就进行维修,充电电流 太小,这个故障其实刚才我都给大家分析过了啊,他这个整体的那个充电充电流程,明白流程以后,我们把这两个啊充电充电芯片进行回装, 回装以后呢,回装以后可以看到这个充电电流是正常的,然后可以看一下是最第三个,已经达到一点一五安了。现在我们可以看到啊,手机开机正常,我连接 wifi 蓝牙都没有问题。

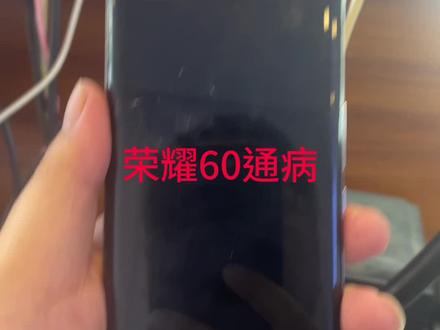

今天这一台荣耀六零啊,是不充电,他就是有的时候充能充开机的,他电量充电显示永远是百分之零,那样的话就非常像苹果的。里面一个经典案例啊,电池无数据,一般是检测角出问题了,然后我们拆开重新扣过电池之后发现故障依旧啊, 说排除了那个电池接触不好,因为座座子我已经调过了。然后那我们现在维修其实也是比较简单的啊,直接上网一搜案例啊,这个位置容易断线,接上就好。
