10.0UG怎么导出STP

喂，哎，你好啊，我是想什么意思啊？就是我现在打开这个就像这个压力表这个模型啊，我要给他转成那个通用模型。怎么转呀？就是说我在别的软件当中也能打开导出， 导出成什么样子呢？他说我看那个网上搜的，他说要导成那种 ip 格式，然后找到那个格式。这样啊，嗯，文件导出 往下面翻。嗯， stp， 看到没有？嗯，看到了要导出的数据。嗯，选定对象，选中它， 然后指定一个位置，比如放到就放桌面吧。不要先先不放桌面啊，放到这个 一盘吧， b 开头这个文件夹里面。好吧？行，给个名字，幺二三点。 ok， 确定， 稍等一下，正在导出。嗯，已经导出了，找这个 e 盘 b 开头的这个文件夹里面。幺二三 s t p， 看到没有？看到了啊，那就是它了。 嗯，这个是导出，你用别的软件可以导进去，或者用 ug 软件也可以导进来的。再试一下啊。新建一个 ug 图档。 对，找个位置吧。你这，你这么多图挡都放到桌面，很乱的。 哦，我是刚才打开了一个软件，然后我一打我朋友给我发的，我一打开桌面直接爆满了。刚开始没有，所以不管别人，不管是什么格式的文件，你尽量不要放到桌面去， 也许你导入或者打开的时候他会产生很多很多的附件。是，我刚才就是点了一下，所以尽量一转出来，太多了。所以尽量不要放到桌面啊，就像刚刚导出的时候不要放到桌面去。 那现在新建了一个 ug 图档，点文件导入 stp 二幺四选文件，就是这个刚刚导出去的幺二三双击，确定 正在导入，有了吧？哦，这样，嗯，明白了，好，我把这个 返回一下吧，那现在这个还是新建的图档回到刚刚的。这个是 stestep 的格式啊，还有一种常用的比较好用的是 p 开头这种 x 杠 t 格式，这种是只能是实体，昨天你给我说的那个就是转，刚开始就是坐标，找不到吗？嗯，找不到，然后就是转这个了吗？对啊，这个这种格式他是支持实 实体跟片体的。啊，你，你再点一遍再看看。嗯，选下面最下面这个七点零，预计十一点零，你有我这个版本都行，我感觉再点中他点，确定找个位置啊，这个是 x 杠 x 杠 t 格式啊，幺二三吗？ 四五六，换个名字点。 ok， 这个很快导出去，然后换到这个新图档导入。 我知道我哪里错了，我是没点那个什么呀？没点那个模型，我光给他导出了。导入了，没点模型搞不成了啊，你没选是吧？啊，我没选。那这个就你选了这个就进来了，是吧？ 行，那这都没问题了。嗯，那问题解决了啊。啊，好嘞，好， 你把你那个链接给我发一下，发一下我就给你发两个好评。嗯，好的好的，需要再给你拍两张图片给你发一个截图是吧？ 可以可以，那最好，不过我这个售后做的还可以。啊。啊，售后做的非常满意。嗯，好好，那就这样。嗯，以后咱们长期合作。好的好的，再见啊，再见。嗯。

我是志成数控王老师，昨天有学员遇到一个问题，说这个他的图档，我先把他这个图档打开啊，文件打开， 打开桌面，这是这个 prt 的文件，就是邮寄做出来的啊，这个文件呢，他说导出之后没有实体，那咱们试一下啊，点击文件，然后点击导出，选择 stp 啊，其他的咱不用动啊。好，然后直接点击确定好，这导出去了啊，导出去之后呢，我再导入一下进来啊，这是我提前创建好的文件， 导入选择 step。 好，刚才是在桌面浏览，咱们选择就刚才创建啊，八点十分，好，确定点击确定 这个数据传输它需要有个过程啊，大家耐心等待，发现这里边确实没有实体，这是为什么呀？你点击试图点击显示和隐藏， 这里边没有实体，就是现在全部都让他显示，他也没有，这是为什么呀？这是因为他原来这个文件这个地方现在是看到是个体，通过部件导航器显示的时候，这个体是实体，是片体，是看不出来的， 那怎么办呢？咱们把按照时间错迹顺序显示给他关掉，然后现在这是个片体。所以呢，咱们咱们导出 stp 格式的时候，咱们看一下导出的数据啊，有什么选项好？ 是不是只有实体，他没有片体这个选项，所以说导出去之后他是不成功的。那这个问题怎么解决呢？咱们可以选择其他格式啊文件，然后导出选择爱 ges 好，比如说要导出的数据，他这可以选择实体片体啊，实体注释，其他都可以。那咱们直接选择还是在这个导出制， 咱们选择桌面好确定， 这里边已经有一个，那咱们做一下啊，是好确定，这导出去的是一个这个片体啊，就是一个 iges 格式，那现在我再把它导进来文件，然后导入，选择 iges 这个格式， 呃，导入字咱们去桌面上选择好，选择 igs， 八点十二分。好确定。 那要导入的数据，曲线，曲面、实体、注视，这些都选择高级曲面自动缝合，这个一定要打开。好确定， 这个需要等待一下， 这个文件还是比较大的啊， 好，倒进来之后他这个地方咱们把它时间戳及顺序关掉， 好，这里有一个实体，剩下都是片体，对吧？这个的话就是要是正常用邮寄编程的话，他这个应该是不影响，那另外一个还可以给他转换成这个文件，然后咱们选择导出，选择牌骚里头就是 x 杠 t 的格式啊， 然后选择可以选择现有部件，这个还是在桌面上，我，我就不动了啊，直接选择点击确定这个格式啊。格式的话，呃，如果是他用的版本低，咱们可以选择四点零，这就比较保守，他用八点零、十点零、十二都可以。好确定， 那导出去之后咱们再新建一个，我用的是二零一九啊，我现在不用这个十点零测试了，大家明白意思就可以啊。文件 然后导入，选择拍 solo， 也就是 x 杠 t 的格式。导入字，咱们选择桌面，这里有一个 x 杠 t， 八点十四分，好确定，曲线图纸页实体好确定这里是不是也有实体？ 好，那就是说因为他的初始的文件这里边他是一个片体，他没有缝合成实体，那这个的话就是咱们选择导，选择 stp 这个格式的话，你再导入进来时候就没有实体，因为他本身就不是实体啊。 那咱们可以转换一下格式，转换成 iges 或者 x 杠 t。 好，这节内容到此结束，如果大家还有其他的这个操作方法，欢迎大家在评论区留言。好，谢谢大家。

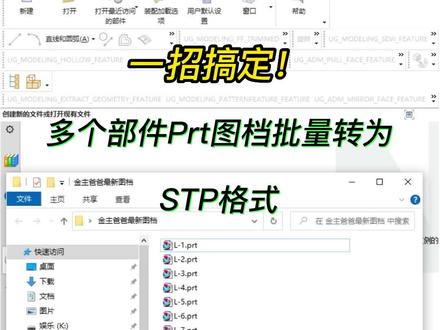

一招搞定多个部件 t 二 t 图档批量转为 s t p 格式启动中找到 simon 三 x 十点零 选择 step a p 二幺四选择 export 导出，选择需要转出的 p 二级文件， 全部选择点击开始搞定。打开方建家可以看到批量转出后的 sdp 图档了，你学会了吗？

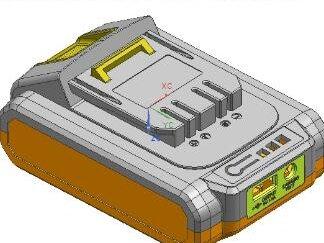

只要使用过游击的朋友都遇到过这样的情况，我们一个好多零件的一个文件呢，我们导入进来以后呢，或者打开以后呢？去对它进行操作的时候，他选不中是吧？选不中，那这个是什么原因呢？ what？ 大家好，我是游击交流会夏男子。今天呢，我们和大家说一个我们经常会遇到的一个游击问题， 特别是我们新手朋友，他不知道怎么去处理，因为有时候我们的文件是别人发给我们的，他发给我们是有 x 杠 t 格式的，或者是 stp 格式的，那这种情况有两种，我们先说我们的 stp 格式，其实，呃两种格式，但是问题基本上是一样的， 那我们有些朋友，我们发过来 ss 刚踢文文件以后呢，那我们有些朋友的新手朋友，他不注意，他会直接去打开，那我们来看一下我们，我们直接去打开我们 这个，因为我这里有了，那我就把这个全部关闭掉吧，好吧，我这关闭好，我们来看 我们这个大开好以后呢，那我们想对他进行一个什么求和，什么都选不中，是吧？那这个因为为什么呢？就是因为我们这里啊变成了一个装配体的格式了，知道吧？变成一个装配体的格式，所以说这时候我们就没办法了，我们只有什么双击一下， 双击一下我们这个所所所选用的工作部件，我们在找比方有导员命令啊什么的，你看才能选中，是吧？就这这样是不是做操作起来很麻烦？那我们这种的话和我们 stp 也是一样一样的道理，我们就不演示了，我们 stp， 我们也是一样，我们别人发过来文件的话，我们都是 导入进来以后，他也是这种形式，那这种话我们怎么处理？有两种方法，一种方式的话是我们在插入这里， 我们在插入这里有一个关联复制，下面有个提升体，是吧？大家如果不知道还可以搜一下提升体，我们这个是呢框选一下，我们把这里打开给大家看一下啊。好，我们来看一下，我们把它全部选中，我们点下去让大家看这里的变化，好确定 看到没有这个题就出来了，把它提出来，就从那个装配的模式里面提出来，提出来以后呢？那我们这个时候呢，就可以对他每一个你看都可以选中了，是吧？都可以选中了，但是我们这种话你要是保存好保存一下啊，我们来看一下。保存了以后呢， 我来看一下啊，我这打成 s 那个，你看保存以后他还但还是这样的，还是这样会有好多文件，那这个的话是没办法，你拒绝不 了的，是吧？但是我们还有一种方式是我们怎么去，怎么去处理，如果说我们 s 杠 t 的话，我们就不要这样去做，我们怎么去做，我们只需要我们新建一个文件，新建一个 好，不要直接打开，把我们这个 s 杠 t 导进来就可以，因为新手回答，不如说我们导进来就可以了，你看 好，你看我们这里导进来以后，你再去保存的话，它就是一个文件，那我们 x 杠 t 也是一样，如果你导进来是的时候，你就是把我们的 s 杠 t， 你重新导出 s s c p 的格式重新导出去，导出 s 杠 t 以后再把它导进来就可以了。这是我们 只要用过，你用过游击的，你肯定是遇到过这种情况的。好，这个处理的方法的话，目前的话我知道的就这两种，或者是大家有更好的一些方法的话，可以一起来讨论，一起来分享一下。好，谢谢大家的关注和点赞，再见。

哈喽，大家好，我们接着前面的那个啊，导出文件的一些角色继续往上讲啊，前面已经讲到关于那个 x 杠 t 文件的导出，那么下面继续关于这一个 啊， igs 的一个文件导入或者导出的一个使用来。首先呢，我们找到这个命令啊，大家知道这个命令哇，他可以导什么呢啊？他唯一的一个缺点就是把我们的实体导出去后， 会以片体的形式存在，也就是说我们现在是一个体，一个实体好吧，一个模板，当我倒出去以后，他会把我们这个体上面的，哎，这个面呢就全部呃， 拆散了好吧。啊？拆散一片一片的对不对？当然他还有一个就是什么呢，他可以对我们的线 啊，我们的片体以及我们的一些标注以及一些注解文字是可以导出去的，知道吧？好，先把我们看一下在哪里啊？找到文件，找到这个导出啊，找到这个 igs， 点开， 好吧，然后点开以后，同样的这里面非常简单，你可以看到文件和导出数据，那么第一个文件就是我们现在导出来自于谁的东西来自于当前啊？就是当前显示部件，如果说你想啊，去选择你电脑里面的 现有部件的时候，那你就通过这位置选，要通过文件夹里面去找到你电脑里面要导出去的 igs 格式，好吧，当然呢，一般不建议这样做啊，为什么呢？因为你建议导整套模具哇，他全部都是片体，全部都是片体哇，啊，那么，呃，那个加工啊， 我说让你改模的时候你会相当头疼，知道吧？所以说啊，不得已，我们是不会把整套模具导出 igs 啊，一般要么导个别零件，单个零件不会整套模具导，所以说一定要注意这个点。好，行吧，其他不说，我们先导出当前显示的来，我们把它勾上 啊，导出字来自于我们当前显示部件，然后这边要导出的数据，然后把单先一步步来导出来自于谁以后 导出字，导出到哪里，这个是比如说我们现在这个默认是在那个安装目录，比如说我们得改一下啊，改到我的电脑， 改到你的桌面都可以，你自己找一下，对吧？把它只拍到你的电脑盆服上面去，知道吧？啊，行吧，我们比如说把它放到我们最常用的，比如放到桌面，好吧？放到桌面 啊，把它给他改到桌面去，然后呢？改到桌面去，然后你念好名字啊，那比如说你看，因为名的时候他直接默认就是 igs， 当然你也可以换成其他格式，但这只有一个 igs， 然后这个位置你叫什么名称，对吧？啊？幺幺点幺零，对不对？然后敲 ok， 敲回车， 这是导到哪里叫什么名字的一个方式，然后呢？导出的数据，这个数据袜子里导出是模型数据和图纸 啊，也就说白了。呃，如果说我们这里其实这个用的很少啊，我们就先不去对这个位置进行一个解说，我们看看上面这个位置导出的数据，这个才是我们关心的，好吧，当前这个整个部件就是我们这个图单里面 啊，不管在哪一层啊，只要在这个图档里面，那就属于整个部件啊，全部导出去就这个意思，然后导 出去的曲线曲面，也就是说我要导出去的里面要不要包含线，那就打钩，如果说我导出去以后，我不，比如说打射，我先对这个这个线曲线不打钩，等下我导出以后再导入给你看一下会有什么变化，那么到时候我们这个线就不会 被导进来啊，不会被导出来啊，那么到时候导入的时候就会没有啊，就是这个意思，所以说以后在导图的时候一定要清楚啊，你要导出去的数据要哪些哪些不要哪些，需要的就一定要打勾，你不打勾他肯定出不去的， 好吧，然后导出去的一个这里面是关于整个部件，如果说我只需要当个个别零件呢？那你可以去选择选定对象，好吧，去选择这个面啊，或者这个板啊，或者这根线啊，都可以选定，行吧，我们就尝试一下 这个整个部件啊，然后呢这里面的试图所有试图，其他的没有上设置默认就行，然后后面的高级这里啊默认就行，不用去修改默认的就好了。来吧，我们现在点一下确定， 然后点继续啊，稍等一下，这个倒完了来，倒完以后我们新建一个土壤， 然后呢去导入，导入跟导出，其实就在这里面，你看到没有一个导入，一个导出让我们找到导入的位置，找到 igs 点开，然后呢找到我们导入字来自于哪里啊？能找到了，找到桌面，对吧？啊？这个啊，要点 ok， 好吧？点 ok， 要这个时候上面同样的要导入的数据啊，你要导入啊，也就是说我们导出来东西里面有什么啊？你不需要的，你可以把国学校啊，但是呢，像前 前面我在导出的时候就把这个曲线给他取消掉了，那么当前在导入的时候，那么你会发现我们那些线可能啊，不是可能，就是导不进来的，来我们给他确定 啊，稍等一下，这就是呃， u g 里面的 igs 的一个导入和导出的一个方式，要了解啊，一个规则。 ok， 稍等一下啊，他已经在装了啊，看见没有 啊，你看到我们前面外面不是有一个这个框框吗？对吧，这个一个框框的那个线这里没有搞进来 啊，为什么没导进来？因为我们在导出的时候没有给他打勾，所以说这个曲线并没有被导出来啊，所以说这是一定注意要让我们的一些标注啊。对啊，不出来了吧，我们的一些片体啊，以及我刚才所说到的那个实体，比如说魔作原来是实体，当然这个时候你再选他， 然后看下嘉宾隐藏的时候，你会发现，哎，怎么变成一片一片的呢啊？说说。这就是 ags 的一个特性，就是把尸体导出为 片体，就是把他们分享的，但有的人说，哎，我是不是可以在导入的时候给他打上自动缝合啊？但你可以这样想，但是一般我不建议。好吧，为什么呢啊？因为一旦你在高级后面将这个曲面自动缝合，这个勾打勾 啊，会有很多一些你意想不到的一些问题点，所以说一般我们在导入或者导出的时候是不会让他自动缝合的， 就是避免这种尴尬的事情出现，所以说我们这里就不去打钩啊，当然我们可以借手工去挣啊，所以说啊，到此为止，明白没有？对于我们现在 在这一里面的零件导入与导出的一个关联，一个关系是什么区别？所以说我们导给加工部门的一些零件，一些模作是一般不会 导 igas 格式的，一般导什么呢？一般是导我们前面的，比如说那个部件格式 prt 或者说 xt 格式，对吧？或者说等下所讲到的 stp 格式，好吧，这些都是 啊，可以最大程度的保留我们实体的状态，而不是让我们现在导出导入 igs 的时候是属于一个片体状态。好吧，这个 igs 的一个导入，导出的一个关系 分享到这里，我们接着前面的那个导入导出，继续啊，前面已经讲了关于那个 igs 片体之间的导入导出的一个关系，那我们下面再来 最实体的利用常用导入方式，那就是关于这个 stp 格式，好吧，来 stp 怎么用？看清楚啊，找到，首先呢，找到我们的文件，找到我们的一个导 或者导入啊，你如果说拿到是 stp 的，你想把它导入到这个图的里面来，那就找到这个导入，然后找到这个 sdp 这里面，好吧，啊，这个 st 一 p 二零三，或者说二幺四，这两个都可以，但是呢，我们常用是二幺四，二零三也可以用啊，不说不能用啊，来，我们看一下， 来，先把我们当前这个导出，那么这个 stp 啊导出吧，他其实也有要要求的，当然我们先看一下啊。呃，当然我讲一下了，关于这个 st 一 p 二零三，他的一个区别在哪里？就在于我们就是说前面其实是一样的啊，这个文件啊，导出来自于哪里的图，哪里的文件内容，我们就单 钱来自显示的，对吧？以后就选择，然后导到哪里，保存到哪个位置自己去选上，然后呢要导出的数据这边同样的啊，你这个图案里面有线，要不要导出？要导出然后打勾， 对不对啊？就是整个部件，就是这个 ug 图案里面有的东西啊，就是全部有的东西都可以进行导出，但是呢，有一个导不了，就是一个注解，一个是我们的标注，就是比如说这个标注是一串 啊，是倒不了的，以及那个文件的注解也是倒不了的，所以一定注意到来。嗯，这个注解倒不了，其实他还有一个注解是可以倒的，就是我们最常用的，也有一个常用的一个 pmi 标注，这个标注是可以进行输出的，只是说这种， 呃，有一种是在字头里面去标注出来的，那种是导不出去的，所以说啊，要弄清楚 stp 能导什么，哪些导不了啊，但是呢，我们常用的啊， 线呐，呃，面呐，对吧啊，实体啊，这些都是可以导出使用的，知道吧？好，同样的，我们再看看后面这个高级，你看现在是二零三的二零三了，如果说你想导出去这个零件 带有他自身，就是我们化膜技术都会给他上颜色，上不上颜色呢，就是金加工啊，啊， b 位了，过孔啊，小消钉孔啊，导入孔啊，等等呢，对吧，要上一定的颜色来表达 这个孔的加工方式是什么样子。所以说啊，你要倒出去这个板啊，就说那个 sdp， 到时候人家打开还是要有颜色，那记得把这个勾打勾啊，颜色和涂成这个位置打勾 啊。说这个这一点要了解啊。行吧。啊那我们讲的是关于这一个，之后给大家提一提二零三的，但是呢我们我习惯，我个人习惯是喜欢用这个 st 一 p 二幺四，好吧？然后同样的这里 里面导到哪里就显示当前的不见，然后导到哪个位置啊？但我们就放到桌面，对不对？我说放到哪个位置你找了找就得了啊。行吧那我们现在就嗯就直接就不命名了啊。你可以命名，比如说你一样的嘛，幺幺点幺零 对不对？敲个回车对吧？然后呢再倒出个数据，这位置对吧？啊同样的啊你是整个或者说我只想倒这个板和这个板，我只要两个板，其他我不要。因为一套模具啊，你全因为。呃一般是什么情况下会全部倒啊？一般是 提供给客户啊，提供给其他呃那些就是说可能啊他没有高本本啊，说白了就是说呃优居，我们比如说用十点零的，但是上面些加工部门他只能用那个，就是可能只用八点零或者八点五进行编程什么的啊，人家可能打不开我们十点零的头档，这个时候 我们就可以进行把整个土壤打包成 stp， 就直接导出 stp 给到他，他就可以进行导入使用就可以了，知道吧？好吧行吧，那我们现在就可以。呃要选某一个不是全部，那我们就会打开这个位置选定的对象，比如说我要导这个线， 对吧？啊比如说我导这些偏题呢就选上比如说我导这个魔座给他选上啊，比如说我导这个拖把，对不对啊？给他选上啊，一水一推，但是呢，像这个标注，你选上以后，比如说我们先进行一个确定 啊，点一下应用，我点确定啊，我们等待一下啊，新建一个图档导入就知道我们，哎，这个东西能不能导进来了？能不能导出去了，对不对？来吧，那我们下面再来新建一个空白的图档，点确定，然后呢再进行啊，这个坐标系可以删掉，然后呢？找到文件，找到导入， 然后找到这个 stp 二幺四，好吧？然后同样的这里面导入了内容，对不对？这个来自于谁？那我们导入字来自于我们桌面上的这一个 吧， stv， 你看这里可以看到的，这里后置也可以看到啊，点 ok， 对不对？要导入到哪里？同样的要导入当前部件的话， 那就是当前这一个部件里面去，如果说你想导入到新的部件里面去，但你可以去改，他会自动给你导入个新的，然后导入的数据是曲线、曲面、实体等等，或者做标系等等，这些你要导入，那就打勾，就说你的前提前面要有才行。还有你要着重讲一下，就关于这一个位置啊，这一块前面的这些你不要动，默认就行了， 好吧，没什么要求，先别动，也不要用它自动缝合，知道吧？然后这个位置同样的这个主要是关于雨后，我们呃用到的，比如说标准间里面 导出来一些零件可能是装配的，那你不想用装配搞到模具里面去，那么我们可以把这个勾给他打勾，把装配首先去掉，或者说有些土档是属于装配的档，你要把装配去掉，对吧？你同样的也可以把勾打勾，但是呢，我们现在呢没有装配，说是勾不勾都不影响，主要是以后的土档有装配的情况下 才要使用这个锅，好吧， ok， 点确定？稍等一下，看看我们导进来的所选的内容有没有进来。好吧，你看，哎，我们的线进来了，但是呢，我们这个位置的一个标注好像没有进来，对吧？所以说啊，那在这个 ug 里面其实他能导的一个标注是那个 igs， 对吧？ i s s i g s 格式对不对？当然还还有一个标注，就是那个啊， pmi 的一个标注格式，那个格式那个标注也是可 可以进行 ustp 进行导出导入的。好吧。啊，以上这个就是观音啊，优居里面这个 stp 的一个导出与导入的一个使用方式啊，希望大家能随到。

把这五百个 ug 文件转成 stp 格式，转成四点下班啊，这又要加班了，不要慌， ug 软件可以批量一键转格式，软件自带不用插件，先收藏备用。如何把这些 ug 文件批量转成 stp 文件？这在 ug 软件中自带一键转换插件，这里在程序中找到 ug 文件夹， 可以看到这里很多转换器， d 版本是英文，所以很多人不知道它可以转换成 dwg 格式， igs stp 格式以及其他软件格式。 这里点击这个 stp 转换器，就会出现这么一个黑色的界面，然后就会出现这个转换器窗口，下面这个是 ug 格式转换为 stp 格式， 这里点击下一步，然后就会出现这个转换窗口。首先在这个文件夹里面选中 ug 文件，可以 ctrl 加 a 全选这些文件，然后选中完后， 左边看到的是 p r t 文件，右边输出的文件就是 s t p 了，点击这个闪电符号，它这里就开始转换了， 当这些黑色文字不动的时候，就说明转换完成了，这时就可以关掉转换器了。再打开之前我们创建的这个文件夹，可以看到每个 ug 文件后面都多了一个 stp 文件。先来打开这个 stp 文件，看看里面是不是有零件， 这里打开这个总装配 stp 文件，可以看到它和 ug 的装配文件是一模一样的， 这就说明转换成功。那 stp 文件呢？一键批量转换成 ug 文件吗？答案也是可以的，这里再次打开这个 stp 转换器， 上面这个选项就是 stp 转，右击文件，然后还是同样的方法选中文件，同样的预览这个转换器前后的格式，当转换完成之后，可以看到第一个是原文件，这个是转换后的 stp， 最后是 s pp 转为 ug 的文件，这里将它拖到 ug 软件中，打开就可以看到这次转换也是成功的。现在这个批量一键转换你学会了吧？但是如果你的 ug 软件打开这个批量转换器，出现的这个报错，就说明你的加文安装包有问题，可以找我给你那个正确的加文安装包。

好，咱们经常再打开一些 xt 格式或者 stp 格式的时候呢，咱打开以后呢，咱们对这个图档进行编辑的时候呢，咱们会发现没有办法进行编辑，比如咱们先打开的这个图档打开编织面的时候呢？ ok， 没有办法编制，对吧？拆分的时候也没有办法拆分， 那这个是因为什么造成？是因为这种格式啊，在打开的时候很可能是一个装配格式啊，那咱们可以点一下这个装配导航器啊，咱们可以看一下这个里边会有一个装配的负责关系啊， 对，你呢？没有办法直接进行编辑，那这个怎么办呢？如果你只想对其中的单一部件进行编辑的话，那 ok 呢？咱们有个简单方法，就是邮件啊，咱们可以把它设为工作部件， 打开他。呃，设备工作不见以后呢，咱再次打开平时面的话，咱们就可以进行编辑了，对吧？但是如果说你打开的这个图档里面有很多个格式都需要进行编辑的话，这个怎么办，对吧？好，那这个的话咱们来看一下啊，咱们呢？好，可以把这个 所有的部件咱们都拿出来，对吧？啊？都拿出来，拿出来以后呢？ ok， 咱们狂选他啊，狂选他。完了以后呢，咱们可以打开，咱们这个里面会有一个装配啊，那装配导航里面会有一个功能，叫做微物机和连接器。打开啊，打开以后呢，咱们选择题啊，选择题 好，选择题以后呢，关联呢？你可以关掉啊，然后打开隐藏原先，然后呢，咱们好好选一下咱们这个产品，对吧？啊？完了以后呢，咱单击确定啊，好，稍等一下。 好，那咱们这个通过 vivo 机和连接器呢，这个所有的图档呢就可以抽取出来了啊，出来以后呢，咱们可以打开咱们这个编辑功能，咱们来看一下。好，毛坯啊，咱们也可以进行编制，对吧？啊？咱们隐藏一下。 好，然后呢咱们这个部件啊，咱们也可以看一下，大概咱们偏支，对吧？啊， ok， 咱们都可以进行一个操作啊，当然还有一个简单的解决方法呢，就是你在打开的时候啊，你别直接用 打开这个方式来打开，对吧？好， ok 啊，那你可以怎么办呢？你可以打开咱们文件啊，单机导入啊，然后呢选择咱们对应的格式再导入，这样的话也可以避免咱们出现装备格式啊。

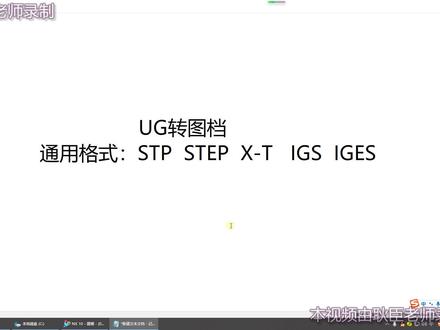

尤其转土岛，我们常见的三种土岛， h， t， p， h， t， e， p 为一种， i 杠七为第二种， i， g， s， i， e， s 为第三种。那这三种文件在 ug 是如何进行导出？打开 ug 软件， 选择文件，点击导出，选择 i， g， e， s 文件， 点击要导出的数据，选择选定的对象，点击对象， 在文件里面，点击保存位置，选择电脑我们保存的 c 盘，命名为 a， 点击确定，点击确定是 好第二格导出，我们选择 htp htep 文件， 文件导出选择 s， t， e， p， 二零三或二幺四二幺四保留图层，二零三不保留图层，我们在导出时可以任意选择 导出数据，同样为选定对象，文件 保存命名为 b， ok， 确定 第三个为 x 杠七文件，点击文件选择导出，点击上面第二个 p， a， r a， h， o， l， r， d， 点击要导出的部件，选择版本，可以选择任意版本，点击确定保存位置， 完成第三个文件的导出。那如果说我们这样一个题，在这个题里面我们要导出 ug 本身默认的，不想转其他格式，我们可以选择文件 导出部件，点击指定部件，指定部件是保存位置，比如给出定， ok 内选择选择要导出的部件，我这是点击这个小的，我们点击确定，点击确定。 导出以后，我们现在看一下我们这里面的 c 盘啊， a， i， c， s 文件， b， c 和 d 啊，另外这个文件，那我们啊挨个打开来看一下，点击打开，选择电脑吸盘 i g， s 文件，双击文件， igs 文件为取名，片体文件出现啊，输入验证确定就好了，那这个文件就进入过来了，因为它是片体文件，所以证明全部是体，需要用缝合命令把它缝合起来 应用啊，那没有一些相连，代表他这里面存在一些误差啊，那我们在缝合时只能加大公差来进行缝合，所以一般情况下，我们在做这些文件时，尽量啊不要导出这个 i g s 文件，主要是 i g s 文件，它导出之后呢，它的误差是比较大的，那这样呢？我们这个图啊，通过编辑特征一数三数，它就是一个实体文件了啊，这里有实体的显示。 第二个，点击打开，选择格式 h t p 啊 b 文件，双击打开，点击确定， 那这个文件就是我们 s t p 文件，它本身就是一个实体文件，这是我们实体导出很常用的一个文件。第三个文件选择打开，点击 x 杠 t c， 这是 x 杠 t 文件， x 杠 t 文件导出之后呢， 他这个显示的为实体，所以我们要移参，移参之后把它改为 ug 所用的这样一个题啊，这样才是正确的。而杠题文件同样是个实体文件， 最后选择打开，点击一下这里面的部件文件 prt， 也就 ug 本身默认文件 d， 双击打开，这样单独一个文件。那么在有些学员在进行制作时，他会出现的问题就是 他导出这个文件呢啊，是一导出，他导出多个文件了，不是这一个啊，导出这个部件的时候，那主要原因就是关联性，比如我这里现在全部都是 t， 他是相互之间没有任何关联的啊，那么我隐藏大部分的图形，我们单独调出啊， 两个小的，我们来看一下关联性是什么意思啊？就拿这一个文件说，我点击拉伸选择命，点击圆形啊，随便画出个圆形， 然后这里选无确定，然后选择这里的减去他，减去他啊，保留工具， 有的工具还是保留的，那这样的，我们这个体跟这个圆柱啊，他现在是两个体， 但是呢啊，他们之间是有这个求差，也就减去了这种关联，那他的生成是通过这个圆柱生成的，所以我们文件点击导出部件说我指定部件啊，我选择一下幺幺名字， ok， 未选择选择还是一个确定确定，然后我再选择打开，选择这里面这个幺幺，我们看这个圆柱是跟着导出来的，因为他们两个是有关联的，我们上面这个体的某个步骤是由他生成的啊，所以这样他会连续导出多个部件， 如果要分开导出，说不想导出这么多部件，那么必须把我们这个关联去掉，也叫这个特征语数参数， 余数参数，之后这个关联就没有了。那再选择文件导出选择部件啊，指定命名为二二，点击， ok， 点击内选择，点击一个确定，确定，再进行打开二二， 他就只有一个文件，就没有那个原著了啊，这是 ug 啊，转图档的几种方式，以及 ug 转部件的一些注意事项。

ug 如何批量导出 stp？ 这到底是怎么回事呢？ ugu 外挂可以批量导出，大家可能都听过，但是 ug 软件自己本身就有这个批量导出功能，很多人居然都不知道， 这到底是怎么回事呢？这个过程可能大家很惊讶，但事实就是这样，下面就让小明带大家一起欢迎笑话哥哥拍吧你！最近有好几个小伙伴们问我 ugp 上找出 stp 的功能，这个功能，在这个地方我看看视频吧。 这里是一个台虎钳装配文件，他有这么多个 part 格式零件，接下来是用转换器将他们一键转成 stp 格式。在程序里面找到 s 开头的西门子 ug 文件夹，打开可以看到有很多种转换器，这个就是互转 stp 格式的， 点击他会出来这么一个界面，上面一个是 stp 转怕的功能，下面一个是 pat 转 stp， 点 nice， 再进入这个 转换器就启动了。在这个地方打开壶前的文件夹，然后全部选中帕的文件，这就可以预览到导出的格式了。左边这边是帕的文件，右边是导出的 stp 文件，点击这个闪电符号，他就开始转格式了， 就这么一下，他们就全部转换完成了。这时我们再打开这个虎钳文件架，这里就看到多了很多 stp 文件了，同样 stp 文件也能批量转换成 ug 文件，同样点开转换器，选择上面这一个， 在这边输入 stv 文件，右边导出趴着文件，这种批量转换比打开文件一个一个导出快多了吧。有些小伙伴启动转换器的时候出现这个报错，但是你的交换版本不合适，我把这个交换版本发给你，然后改一下环境变量就好了。 除了这个批量导出和难，再给大家分享一个自动导出的难，那就是哪个人客户让你把文件导出 app 给他哦？

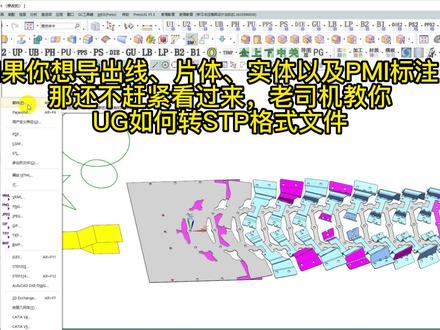

如果你想导出线片体、实体以及 pn 外标注，那还不赶紧看过来，老司机教你游击如何转 stp 格式，文件也要做等等等，那这个时候我们就需要导查呢，到下面这个实体一个 step 二幺四点开， 那点开以后，这里边啊，你可以去重置啊，可以。哈喽，各位朋友大家好啊，那么啊，很多同学可能对于幽居啊，就是说如何快速去导出某一些零件的时候，那这个零件其实有很多种类型，比如说我们经常用的，比如说实体怎么导出， 片体怎么导出，好吧，来我们看看。呃，在邮局里面如何快速导出实体片体或者说曲线这玩意，为啥呢？因为说白了我们在文件这个位置会有一个关于 这边有一个文件，这边有一个导入，为了导出，然后目前我们想要把这个零件里这个图档里面的零件啊，实地啊，曲线啊啊想导出去，比如说，呃，你想导整个图档里面所有对象啊，我们一般去选啥呢？呃，你可以， 嗯，部件，当然部件话是 ugpit 格式，对吧？就是啊，没有什么导不到了，直接保存就行了，对吧？那如果说你想打 导出去，给给其他软件用或者 d 版本用，那么你又想包含那个线面实体，或者说还有一些标注等等的，那这个时候我们就需要导商了，到上面这个实体一个 st 一 p 二幺四啊，点开， 那点开以后，这边啊，你可以去重置啊，可以去干嘛呢啊？比如导出字哪里，就是目前是导到哪里，对吧？就导出字是来，就是我们当前目前 所显示的这个零件，好吧，那导到哪去？就是比如说你保存到哪去，对不对？那比如说，哎，我保证低盆的跟目录，对不对？那比如说命名这个位置啊，那我们就二二二零三 零一，对不对啊？这个名称，这个非常好理解啊。然后下面命名以后，后期搞出来就是属于一个点 stp 文件，对吧？来，我们点， ok， 那点完以后上面就导出数据，那导出数据这边同样的也有一个需求，如果说，哎，我这里面有线，你不要，好吧，我这个片你不要，我只需要实体，那这个时候你只勾实体，其他不勾，就是关于呃 ugspp 的不导入优选 导出的一个选项，好吧，啊，那我们先看，比如说，当然我想啊，所有里面的点线面啥的都要，那包括后期的标注都要，对吧？那我们就干嘛呢？就把这里面的什么曲线啊，曲面呢，对吧？以后坐标系 要么要，要也打勾啊，但我们先别说勾，不勾都无所谓。然后呢，我这里没有标注，如果说有标注的话，你可以把标注打勾啊，说那个 pmy 标注啊，那个尺寸啊，你需要那同样的把这个打勾也是 可以的，知道吧？然后呢，导出的一个数据就是整个这个图答里面所有零件，那我们现在啊，下面高级这边就不用设置默认就行了，我们下面集结 来点应用，然后点应用的时候这个提示是啥意思呢？呃，这个提示就是说问我们导出的这一个动作啊，是否啊？ 就第一次的时候是保存并转换，就这个意思，好吧，也就是说，哎，我这个有没有修改，有人打完要不要保存？好吧，如果要保存啊，并保存啊，并转出吧，你得试，但如果说我现在哎 只想导出不想保存，那就点技术啊，但如果说你不想打了，我后悔了，不想做了，对不对？那直接取消，否则都可以。 好吧，那我们先啊已经倒完了，那倒完以后呢，我们比如说啊你可以直接打开 hdv， 或者说也可以直接啊新建一个文件， 好吧，然后呢进行啊导入，来我们看看这个 stp 怎么玩啊？导入导入 st 一批文件，好吧，然后呢去选择，好吧，导入在哪里？这个注意让这里面有两个选项啊，单刚才步行键也可以导入的啊，也就是说你可以啊在原来的拓展上直接选到新建部件之后导入的时候他自动给你去做 新建到哪里，对吧？啊这个可以，那我们先就默认就在当成新建的文件在里面，然后我们现在就要选择我们要导入的那个 spp 啊，在哪呢啊？在我们的能导到哪就在哪，大家就是这个选项， ok， 好吧，选完以后呢关于这里面的选择，这里头打里面还是那句话，里面有什么你要导入什么，对吧？ 同样的这个模型数据这个字必须要勾，怎么样啊？你要导要导入那个线，那就把这个线打勾，要导入那个曲面片体，要把这个勾打上，要导入实体，把这个勾打上 同样的标注，你要也要打勾，对吧？像下面这个选项啊，我们就先不管他默认选大单，这个要注意一下涨停装配置是对于以后呃那一个装配度的一个快速 装啊，我们在标准店里面导出来是属于装配度大，但是呢啊，我想给他变成不是装配的形式所，那你可以把这个勾打勾是呃展平装配的一个功能。好吧，好，行了，那我们现在点 ok， 点确定？那就是关于呃， ug 的一个 stp 二幺四的一个文件导入，导出啊，里面我们需要线，需要面啊，要怎么导啊？这个关键来稍等待一下。好吧，导入了 时间其实跟电脑的配置或者说啥的都有一定的关系啊，我们等待你突然越大啊，你的东西越多，那转换的过程就越焦，这个道理很容易理解啊，来，我们看一下，来看一下我们原来的线啊，这个线呢？五角星呢？ 方方啊，偏题啊，对不对？都导出来了。好的，怎么还有一些没有显示呢？那就是我们的呃，图禅并没有开，看到没，这里面还有其他图禅哇，没打开，所以说他都没显示出来。所以说啊，这是关于 u g 里面的 s t p 题的一个导入与导出的一个方式。来啊，学会了吗？啊，有没有问题啊？啊，如果还行啊，能看得懂，那就给老师点个赞，点个关注好不好啊？ ok， 这个就先给他分享到这里。

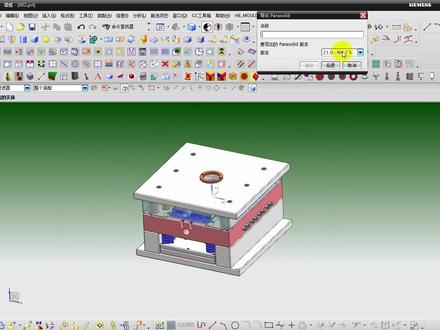

我们经常有一些图档，比如说我们随便去打开一个啊，我的这一套图吧，随便打开一个， 那么打开之后，哎，我们要去对我们这一套模具图来做一个导出的话，那么有可能我们用的是高版本的 ug， 对不对？你导给客户，客户的 ug 版本那么没有这么高，那么我们怎么办呢？直接我们就要在导文件导出里面，把我们的 做一个图档导到我们的另外啊一个格式给他导出去，那么在哪里去导出呢？点击文件，那么我们这里面有一个导出，对不对？ 导出我们选择里面有很多种我们要导出的格式，第一个那么我们可以选择导出我们的部件，是吧？可以直接导出 我们的部件，部件呢就是我们导出去过 ug 这个版本可以去打开它，那么这一个我们很少去用到，我们用的最多的是 ug 转 ug 的话，特别是转版本，我们经常会用到 ax 杠 t 的这一个格式，那么是什么样子呢？就是我们的这一个，看到没有啊？一个第二个 x 杠 t 的，那么在选择导出这里的时候，我们可以看到这下面我们可以选择一个版本， 对不对？现在我们用的是七点五的版本，那么如果我导出去人家还是有的公司用四点零的怎么办？那么我可以选择导一个四点零，或者我可以选择导更低的版本 啊，导一个三点零的，或者是我导一个二点零的，对不对？那么我们一般选择就导入了四点零的，他如果是四点零以上的版本导出了四点零，那么选择这里版本选择好过直接把他给框选出，哎， 来一个确定，那么就可以指定我们导出的文件，我就给他导到桌面吧，我们这里输一个文字，二二， ok， 那么这里面啊，我的文，我的桌面上面啊，可以看一下桌面，这里面就有一个，哎，这里 二杠二的一个 x 杠 t 的文档了，就有一个 x 杠 t 的一个文档了，对不对？好了，那么我们这边有一个 x 杠 t 的文档过，我们这里是导出的是一个 x 杠 t 格式，那么我们在导出的时候，很多时候会用到我们的 sdp 呀，对不对？或者是我们要用到一个国际文件的一个什么 igs， 同样在导出里面找到下面我们有一个 sdp， 那么在导 sdp 的时候就有一个好处，导出去过后我们的图腾里面，比如 如这个图纸里面有我们的图层，对不对？导 s t p， 那么导出去过后，我们的另外再导入 s t p 的话，就一定是，哎，它里面有图层的，那么我们导 s t p 导出去它的颜色会变啊，用我们的第一个，如果是我们这里面 啊，在导出这里面，我们导出第一个 s d p， 那么它的颜色全部会变成灰色。另外的导入，如果我们是导入一个二零幺四的啊，二幺四的一个 s d p 的话，那么这里面现在的颜色 他将不会受到影响，颜色不会变，而且图层全部都有，这就是我们的一个导出，导出 sdp， 比如说我们在这里面啊，去试一下导出我们的第这一个 sdp， 那么找到一个同样我给的桌面，放到桌面上面 啊，来一个一一吧，那么直接导出显示物件，也就是说我们这里全部显示的这个物件，来一个 s d p 的一个导出，导出过后，那么我们这里面等下新建一个过来，我们可以看一下 啊，再新建一个图纸，那么把我们的诶刚才导出的这里面来一个导入，我们看一下，再来一个导入，导入我们的一个，诶， x 杠 t 的，刚才第一个导出的是 s 杠 t， 那么你可以看一下导进来 这里面啊，就相当于是另外的一个零件了，看到没有？里面的图层没有了啊，没有图层，那么这是我们的一个 s 杠 t， 按摩把它删掉， 我再来导入我们刚才所导出的一个 s t p， 那么我们来看一下导入 s t p 指定我们刚才啊桌面上面的这 用文件一一的这一个导出 g 的来一个应用，那么我们稍等一下啊，再导入 啊，稍等两分钟啊，一分钟时间左右，那么我们来看一下它的一个导入就不一样了啊，这个导入 s t p 的跟我们刚才的 s 杠 t 是完全不一样的 啊，已经导入进来了，那么我们可以看到在导入进来的时候，哎，这里面有的东西不见了，对不对？不见了跑哪里去了嘞？那么就是在我们的图层里面看到没有， 把我们刚才的那一个文件里面的图层全部的复制过来了，把图层打开，这套模具导入进来了，看到没有？这里面颜色他也没有变啊，颜色这些全部没有变， 图层照样的还留在我们的 ug 新建的这一个，哎，零件 pad 档里面，这就是我们的一个导入，导出啊？一个导出怎么去运用的啊？
