雷士线型浴霸安装接线图

今天来到客户家，他说这个浴霸别的功能都能使用，就是这个照明不能用了，他说现在他这个吊顶是桑拿板吊顶， 不像咱们以前的那种三百乘六百或者六百乘六百的三百乘六百的扣板吊顶， 因为他这个你要说这个浴霸不更换的话，旁边加一个灯还不好看看了，如果是扣板的话，可以取开一个扣板，另外再加一个三十乘三十的扣板灯也可以，这样也是最简单的，因为这款浴霸也不是牌子的， 他不配件，比较麻烦，维修起来原厂配件不好找，所以我们这次打算给他更换一款浴霸，如果吊顶的话，尽量的 选择传统一点的，你现在桑拿板当时掉出来确实好看，但是他后期各方面维修了啥的都麻烦，假如说房子再出现点漏水了，管道有点不合适了，这个顶子要全部打掉 再重做，不论那种扣板，最方便自己动手，丰衣足食。嗨，大家好，我是河北王哥，在宁夏，今天给大家拍个视频，就是这个客户家里这个浴霸是好的。 呃，这个照明不亮了，咱们看一下到底啥情况。这一款是一个蕾丝的浴霸，呃，是一个双电机的， 咱们打开给他直接换上，这是他的配件包，这是止泥阀，这是他的一个伸缩管，这个也是 钢琴压件的这种，你看五个压件，这个也最好用，也方便。这个到时候装的时候从 卫生间外面可以打开浴霸里面的照明灯，如果智能压件的或者无线的，有的时候不方便在卫生间外面打不开。呃，浴霸上面的那个照明，这个浴霸它是一个 不锈钢的一个包边，这个还带了一个竖显，这边边是一个照明灯，大面块的， 这个是双电机的一把双电机，这是一个超导模块，陶瓷发热，这是一个吹风的，这是一个换气的风力，这是一个锁扣，插上一个旋转。 前面我们视频也说过，这个插的时候一定细节一定要注意啊，这边是带箭头的，你这样插上是不亮的，你这样随便插上是不亮的，因为这边没有对接口，你要翻过来这两个小箭头， 这两个小电头是一个正面，他要重逢的话才能对接，所以像这些细节你一定要做好，你要翻着的话他是不亮的。 我给老铁们详细的说一下。像这些你自己操作的时候，像这个是无所谓的，它是一个试一下它的功能，看一下新机子，咱们如果有问题的话可以及时找厂家更换。这是一个实际线，你看 这是照明 led 的大屏，这是换气，风力挺足的， 吹风，在这里吹一个风暖，一，风暖二，两个风暖。钢琴压件这种也最传统，也最好用，好，基本上没有问题，噪音也不大，风力也挺足的。好，咱们这次把这个基本上试了一下，都没问题，咱们就开始组装了。 呃，这个他背面这个接线，这个试机线，这个一定要呃拆掉的哈，试完机以后正常的情况下这个要拆掉的， 现在咱们把这个后盖直接打开就行。数据线给他拆掉，数据线的话，因为他的负荷太小了，一般的我们不建议使用，这是一个损口，不要硬掰。这个是一个盖子，咱们给他看一下，好多老铁像这个 细节，上次我拍的视频也有这个，好多老铁都不知道怎么这一步是怎么操作的？我这次给你详细的讲解一下。 像这里特意给老铁说一下，这个蓝线是所有功能的一个零线，他是在这里借零线的， 你看这个蓝色线是一个零线，这个棕色线是一个火线，他是在这里引到开关下面去了，现在我们在这里操作一下。 呃，同行的老铁有时候说在喷雾一直在喷，说这个你就是倒这个就是等于倒了一个插头。 现在的老铁这样做的话，你自己在家里比较方便一点，有的时候在顶子上接这些线，你不好接的，所以我们预留着这些功能线在下面，这里接上比较方便。一、 现在怎么改线呢？你看一下啊，像这个我们详细的讲解一下，这个是一个零线，所以咱们把这个试机线一定要撤掉，这个是一个火线，他的一个试机插头看到了吗？ 这个我们要把它松掉，因为他这个等于啥？顶子上的零线是进电机的，你一定要分清啊。 这个电机的零线，这个浴霸里面的零线顶子上直接在这里接上这个的话是一个火线，他是开关要控火的，始终你要记住这一点，控火线的，所以我们把这个头给他导一下， 咱们把它把这个火线改成零线，这个咱们导到这边来，有的说老铁他不知道怎么改的，我这里详细的介绍一下，这个就是 这样改的，给他改到这里。以前这个插头是在这里的吗？你看就是在这里的，现在我们是把他这边的这边的这个头，你看就这个头倒到这边来了，这样一倒就等于他这以前的是火线，现在变成零线， 到时候你一定要记住啊，上次老铁我出的那个视频，老铁一直在纠结，他说不知道怎么换的，换不清，现在等于这个接线段子直接是空了， 这一个线跑到一个零线上来了，这基本上就搞成了，就这样，所有的这些电线都不动的啊，现在咱们直接压上就行，给他压线端子直接压上，因为他防止到时候电线一拽的话，直接拽这个端子不牢固，咱们这个一定要 元素在上上给他，现在这个线已经接好了，等于不动，等于这个插头直接给他导出来了。 现在这个视频拍的比较长，也有的老铁同行的说一直在喷，说我拍的视频太啰嗦了， 我是怕新手，咱们不会，有的时候你一个细节你看不上，他就不会下一个就不知道怎么操作了。一直在现在就是改成这个方式的话，我们就可以给他盖住了， 这是一个防潮的一个盖子，咱们给他盖好盖，我们就打开这个盖板，这个到时候不要硬掰哈，这里有个小翘口，你直接给他一翘，你看他就自动掉下来了，掉下来我们把这两个固定螺丝给他取掉， 这里包一点这个，因为这个线到时候接线的时候不好接，这个是一个配件包，这里面有一个是纸巾阀， 这是一个扎带，直接扎那个伸缩管的，这个的话是一个固定卡，这是一个卡房，是方便浴霸在顶子上固定，这个的话我教你一个很好的一个方法啊，这个的话咱们首先把这个硬边给他撤掉， 这是我装的浴霸的经验啊，老铁搭载他就比较方便，好扎一点。 他这个是因为是桑拿板顶子，我们又加了这个边上又加了一个安装框，说自己操作的时候外面一定要断电的，我这个的话是外面开关关掉就可以了 啊。上一个视频好多老铁一直在私信说顶子上的这个线不知道怎么接，我现在给老铁们详细的讲一下，这个就是顶子线盒里面来的零线，这两根线，这是一根 顶子上的一根零线，这个是个火线，所以的话这个火线直接引到开关下面去了，你看他是顺着墙皮跟这个六星线，这个就叫六星线啊，好多老铁不知道什么是六星线，我跟你说一下，这个就是一个皮子里面 包着有六根线，这就叫六星线啊。有的老铁家里面是没有这个东西的哈，直接在这个浴霸里面随便任意选了一根咽下去的，所以这个顶子这里是细节，你一定 一定要注意好。没有，这个是在这里，这个是呀，这个封口不知道能用不能用，堵了半个放不上了，只能塞那个软管塞到里面去，所以这个基本上都要提前做的织金阀， 像这些的话尽量的我们自家做的话，像桑拿板就是有这个不好处，现在你看维修的时候就整个顶子就留了这一个洞，有的时候这个深度是直接够不到的，所以尽量的用这种扣板吊顶比较方便。这是一个好东西， 都有一个利弊，所以我们待会把这个管子这里扎上就可以了。上次老铁说怎么你的止逆阀不装了什么的，有的时候地方你提前没有考虑到这个止逆阀是装不上的，现在你怎么装够不到？没办法， 顶都是做好的，像这种顶在没办法，所以只能这样给他这样装上了。这上的这个是零线，零线的话这个是浴霸里面出来的这几根线咱们没剪掉， 前面说了，我改的那个线头那里就是这个蓝线，已经成了一个零线的一个路线口，我们把顶子上的这根零线接到这根零线上就行， 他两个对接上，这就是顶子上的零线已经进了浴霸里面了啊，这一步一定要注意啊， 你不要说把火线接到这个浴霸里面就容易呃烧浴霸，他的开关是必须要控火线的，你千万要注意这一步，接好了以后这是顶子上的零线。来，我给大家来个特写啊， 这个是顶子上的一个零线，下来录了浴霸的这根线上，看到了吗？这个是一个零线， 接下来就接他的功能线了，功能线的话基本上像这些的话基本上同颜色找就行， 黑色对黑色他基本上都是同样的功能啊，我们尽量的找一个棕色线，对，棕色尽量的找铜色，到下面你接的时候方便，再没有铜色了咱们就随便接，在呃， 一会接下面的时候你注意好就行，什么颜色接什么线一定要记清，那样的话你方便接那个浴霸的开关，现在你这样的话我为啥不让你取这一节线，就是咱们现场这 比较方便一点，现在是六星线，已经用了五根一般的，呃，像这根 一般的，像这根的话基本上都是接的一根火线，你现在你看他这里目前多了一根，为啥多了一根？就是他提前业主提前把火线已经引下去了，要不然的话是这一根直接接顶子的火线的， 现在他已经引下去了，这等于这六星线里面就多了一根线，所以这根线简直就不用给他包掉就行了，因为他跟现在的不一样了，他这个是四个压键， 这款的话是一个五个压件，五个压件多在哪里了？就是他把那个取暖的功能分开了，一个风暖一和风暖二，他这个的话直接是一个 风暖，风暖，你看照明换气吹风，风暖一，我们这个是照明换气吹风取暖一，取暖二功能更方便了。假如说你自己洗澡的时候热度一个就够了， 一个就够了，就没必要打开两个，他可以自动调的，这款的话就不能调，一放就是最大，这款是能调的。现在咱们把线给他这个地方的话，你看这根蓝线 是本身就是火线，顶子上的火线已经下来了，这个接到 l 这里，这个洞是一个双控线，是控照明的，在室外可以打开的，咱们这个线暂时不管， 这里是一个电源线，等于这个开关的火电一定要进这个洞，接到这个上面，这个特别提醒啊， 老铁，自己在家里操作的时候一定要断电作业啊。这个是黑线，这是一个黑线，咱们黑线对黑线直接这个是没错的，为啥不让你把这个线头提前丢掉？就是这个原因，在剩下的颜色不一样的，你像这个蓝线对绿线， 这根是黄线对红线，所以咱们下面接开关的时候也这样接上就行。像这款灰线多了一根线， 这根线的话是没有用，没有接到，咱们这块也都给他空出来，因为他目前用不着，我们就给他包上就行了。在你家的我前面说了，在你家的话这根线是用到的，因为人家是留了七根线，等于这个六星线里面，这里面是六根，另外加 来一根火线，因为火线符合比较大，人家特意用一个二点五的，这样操作是最正确的一个安装方式啊。这根是一个火线，因为符合比较大，像这样的话用这个线也可以，但是尽量的用这种 六星线加好把这个包住就可以了，现在就可以把这个电线在这里上了。在这里还说一下啊，这个要上的时候一定要分解，上次一个老铁咨询我说他说怎么我的功能不对，所以这里都有箭头的，你看一下这个箭头 看到了吗？这是向上的箭头，所以你看这里都有一个指标，这里都有一个箭头的，你要一致要冲上，不要让他开关，这样反的话你来了工 能是不一样的，所以这个开关的话，这里都有箭头，一定不要装反这个开关，避免 前面都装好了。为啥到最后一步你都不能用，就在这里啊，装好了以后咱们开始固定这个浴霸就可以了，就上的时候上牢固一点，尽量的不要让他花色 这个盖板这个字考上的啊，这个一定要分清了，这次你这样一压就行了，你看各功能不正常了呗，你看这是照明换气、 吹风，风暖一，风暖二装好了，像这样的一款浴霸，你自家你自己也可以在家里学着安装。

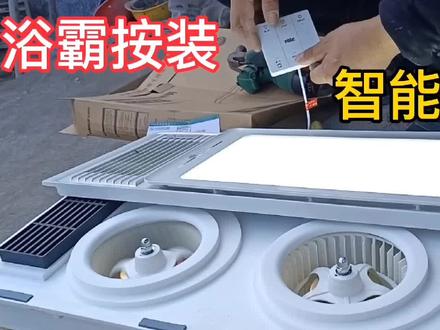

今天在这个城中村，嗯，旧房改造，你看这个卫生间里本身要装浴霸的，但是电工直接穿了两根线，本应该装浴霸的时候，这里面应该预埋这个六行线的， 你看这咋整？浴霸还是那种机械压件的，你看这还没有开关控，直接都是火线 那里这两根线，你看这个是从穿到下面去的，这两根线这里就来了，又火又硬， 换气的出风口都没预留，只能说这里还是一个明位，有有一个窗还好一点， 自己动手，丰衣足食。嗨，大家好，我是河北王哥，在宁夏，今天安装浴霸的地方是宁夏市的，旧房改造 来到现场给我也给整蒙了，浴霸线留的全部就是两根线下来的，想给他改一下，但是穿线管不知道怎么搞的，线也穿不进去，只能给他又换了一款浴霸，换了一个智能压件的， 因为智能压件的因为它是落电，里面的两根线刚好够用。安装新浴霸的时候，咱们首先把 浴霸打开包装以后要试一下店客户以前要的那款是蕾丝的浴霸，六星线的机械压件，现在那个浴霸没办法安装，只能给他换成智能压件了，也是双电机 试了一下以后，咱们各项功能都正常，现在咱们就可以给客户安装了。 取浴霸上这个面板的时候，咱们一定要注意，这是两个插线口， 一个管照明，一个管数显，咱们这个你取的时候一定要认清，不要搞错了，因为他两个端子的插口都不一样，所以咱们 对号入座就可以了。接下来就是把浴霸的后盖要打开，咱们要把试电的这个插头取下来，直接接到顶子上的主线上就可以， 有的时候咱们在顶子上的空间比较难操作，所以咱们就现场在下面就提前把它这个四 g 插头拆掉， 用二点五平方的单根线引出来，咱们对接到顶子上就可以。智能压件的浴霸比较好安装一点， 这是四 g 插头的三根线，他是零线、火线、接地线，一般的咱们就是把这三根线怎么取下来 的，再怎么装上就可以对号入座。现在咱们就用黄色线和一个蓝色线两根二点五平方的电线 来替换浴霸上自带的那个世纪插头。一般的品牌的浴霸上面带的那个世纪插头都能达到二点五平方同心线， 你也可以把插头直接剪断接线就可以了，但是为了安全期间，建议你还是更换一下这个世纪插头， 最好换一下咱们这个同心线，二点五平方或者四平方的同心线就可以。换好了以后咱们圆把这个 固定卡固定死，固定好以后咱们原要把浴霸的防潮盖要原位固定上，这样就可以防止线路因为受潮而连电。 固定好以后，咱们就可以把浴霸的落电开关的引线剪断，因为浴霸上自带的这个线的长度不够用，剪开以后咱们这里面会有两根不同颜色的落电线头， 这个是咱们对接到咱们卫生间那边已经在墙面上预埋好的两根线就行了，对颜色同颜色的相接就可以。 这个时候咱们再把配件包里面的浴霸两边的卡黄拿出来，固定在四个角落就可以。 自己在家里安装的时候，这个浴霸卡扣一定要安装上，这个是防止浴霸自己来回滑动 导致他错位。现在咱们就可以开始安装了，在这里安装的时候，老铁咱们一定要分清这个穿线盒里面的布线图，你看这两根是照明线， 这两根是串到墙面下面的开关的那两根控制线，所以这两根线一定要分清，不要搞混了。 现在咱们就把这个安装灯泡的这两根线找出来剪断来对接咱们浴霸上的那两根线就可以了。咱们自己安装的时候，也可以拿电笔测一下， 这个红线就是火电，那个蓝线就是零线，这里是电工，呃，顶子上的线留的比较长，呃，也可以把顶子上的线直接接到浴霸上面去， 但是咱们的浴霸提前引出来两根线，那咱们就在这里对接一下就可以了， 这是蓝线对蓝线，这是零线，浴霸上的黄线是火线，咱们接到顶 顶子上的红线上，这个接口咱们一定要缠牢固，为了减少接口，咱们也可以把这根线因为他留的长，直接对接到鱼巴上也可以的啊。 浴霸的进线咱们接好以后，下面就接开关上的那两根线就是落电， 这两个的话咱们就是找一个同颜色的对接就可以，为了好区分，咱们就是用这个开关上的落电线，红线接红线， 黑线接蓝线。对接好以后，咱们用防守胶带一定要缠牢，进店的接口也要缠一下，线头都 缠牢包死以后，由于这里出风口他也没给预留，所以伸缩管再也没有安装。在这里特别提醒一下老铁，咱们自家要安装浴霸的位置 一定要注意，墙里面一定要预埋六星线，出风口也要预留止逆阀要提前安装。 此视频没有过多的删减，就是为了让老铁看的更仔细一点，喜欢玩个视频的欢迎长按点赞产生特效， 让更多的网友观看到此视频，同时也可以方便你浏览往期视频。这个时候咱们就把浴霸那个卡扣卡的扣板的横梁， 墙上四个角都要卡牢，同时把浴霸的面板也给对接上， 这两个卡扣对号入座就可以了，千万不要卡错，卡错了一个是灯不亮，要么竖显也不好使。浴霸面板上的出风口一定要对准了这个咱们就接下面的 开关线这里就可以了，把开关的固定卡取出来，同时咱们把这个落电的卡扣也取出来。在这里特别提醒一下老铁，这里有一个白色插口和一个红色插口， 红色插口就是对接外电源的，这个你暂时不用操控，接下来咱们就把这一头的这个落 电咱们跟顶子上的同颜色对接就行，顶子上的红线是对接的咱们墙面里面的红线，黑线对接的是墙面里面串的蓝线，这个千万不要接错，咱们对号接上就可以。 在这里再给老铁说一下，那个红色的插口就是方便咱们智能压件的，浴霸不能在外面控制灯的时候，就要用那个红色的插口对接外面的开关线就可以了。 这一个接线方式咱们下一个视频给老铁详细的讲解一下，从颜色的线接好以后，咱们就可以固定开关的固定架了，固定 好固定架以后，卡开关面板的时候，面板的上下方位一定要搞明白，不要卡反了。 面板装上以后，咱们现在就可以试机了，通电以后开关上的小夜灯就开始亮了，咱们这个时候就可以压一下他对应的 功能键就可以了。此视频比较长，感谢老铁仔细的观看，喜欢王哥的欢迎点赞评论加关注。

你家的浴霸自己安装时，是不是也经常遇到这种情况？墙里面雾霾的六星线，也就是说六个颜色的，结果你家用的却不是这样的， 是这种用同一根颜色的线串了六根线，遇到这种情况，浴霸自己还会装吗？视频观看完，像这种情况你也会安装了，自己动手丰衣足食。嗨，大家好，我是河北王哥，代理一下， 今天给大家说一下。就是浴霸安装时，墙里面本应该是六星线，结果电工全部给串成了同颜色的电线。首先就是确定顶子上的零火线显蓝，一般的蓝色线都是代表的零线， 如果现场不好分辨，最好用电笔测一下顶子上的零线，也就是现场的这根蓝线接到浴霸的零线上， 顶子上的火线接到墙体玉埋的电线的其中任意一根就可以，因为它都是同颜色，你也没办法区分 浴霸的线是怎么接的。你可以观看王哥上一个视频浴霸内怎么接线的详细教程， 因为玉埋线全部是同一颜色，就没必要区分同一颜色了，挨个的接上就可以。在这里特别提醒老铁，你一定要把零火线首先确定好零线接到浴霸上，火线 就是在玉埋线的其中任意一根引到下面的开关上，这是最关键的一步，现在就可以把浴霸放到预留的位置就可以了。卡浴霸的面板时，浴霸的照明和竖显的卡扣一定要对准了 卡浴霸的面板时，如果不好卡，可以先把两边的扣板取掉，再卡浴霸的面板。接下来是很关键的一步， 这个时候要打开卫生间外面的开关，现在墙体玉埋的那六根线同颜色的其中一根就有电了，接下来全部是带电作业，老铁你一定要小心了，因为都是同一颜色，没办法找 找到哪一根是火线，只好借助电笔一根一根的找出哪一根到底是火线，找到最后，你看电笔灯亮了，证明这一根就是火线，这就是浴霸开关。 找出浴霸的电源线，开关背面都有标注，把找出的那根火线接到开关的电源线上， 接好以后把上面的控制线全部一个一个的取掉。这个时候特别提醒老铁，现在是有电，一定要注意个人安全。 如果你是第一次安装，最好用一把小钳子夹住线头，在那个火线上怼，看一下使浴霸的哪个功能在工作。取暖的， 或者是照明的，或者是换气的，或者是吹风的，就这样怼出来，对号入座就可以。在这里特别提醒一下老铁， 如果你怼到两根取暖的电线时，他只是打了一下火，浴霸是不显示他的功能的， 所以这一根线你就接到浴霸开关的任意一个取暖上就可以。也就是说浴霸开关上的风暖一，风暖二，这两个洞你随便接上就可以， 两根取暖线对号入座就可以了。其他的线到火线上，浴霸都是有反应的，同行的人进来勿喷！一直说我拍的 视频太啰嗦，对于一个初学者来说是越详细越好。看到这里你是不是也明白了，这六根同颜色的电线怎么接浴霸开关了？ 老铁，像你遇到这种情况，有没有更好的接线方式，评论区里打出来分享给更多的初学者， 喜欢王哥视频的欢迎点赞、评论加关注，点击收藏不迷路，王哥带你上高速！
