电动执行机构怎么接线和调试

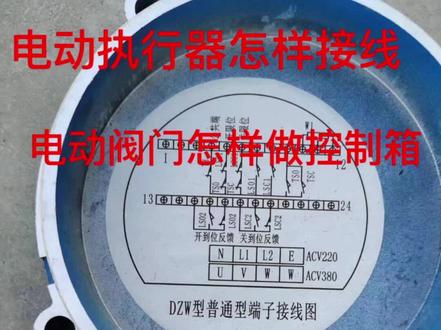

很多朋友他不会接这个电动执行器的控制箱， 然后他也看不懂这个电动执行执行器，他这个端盖上这个图纸。今天我给大家讲一下，讲一下这个 他这个接线图是怎么接线的。我们首先看一下这这个就是，嗯，电动执行器他端盖上面给出的接线图， 嗯，我们先看一下它这个接线图，这个就是我们 d z w 型的电动执行器，它这个是它这个接线端子，它这个端盖上 给出的接线图，这个是 u a w， 是接三百八十伏，它这个是我们是一会儿讲解的时候，按这个按照这个三百八十伏的这个电机接线。 然后呢我们再看一下这个，他这个是二百二十伏的，他是二次回路图，也就是我们的控制回路，他的接线其实都是一样的，只不过说他这个主回路上一个是给电机的 电源是三百八十伏，一个是二百二十伏，接线都是一样的。嗯，然后呢我给 给大家画了一个图，画了一个草图，大家看一下，嗯，这这样看的比较直观，嗯，他其实很简单，他就是一个我前面视频里边讲过的，他就是一个正反转电路。 嗯，我们在开阀的时候让这个电动执行器的电机正转，然后关阀的时候让这个 关阀的这个电动机啊，就是他反转，他是一个电机，然后我们通过我们的交流接触器，正转接触器跟反转接触器，嗯，然后 他任意调向以后，然后实实现他的这个正反转。我们看一下这个图， 呃，我们这个上面的 t h t h 它是热敏开关， 就是就他左面左面这个，我左面画的这个的这个电路图，他是在执行器内部已经完成接线了，不需要我们自己手动接线，我们只需要把我们的控制箱做好以后， 然后接到我们相应的端子上，然后这个我们就可以控制这个执行器开阀、关阀。 嗯，我们看一下啊，它这个 t h t h 就是它一个热敏开关的一个长臂触点，就是说我们保护电机的就相当于我们自己接这个控制箱正反转 控制箱了，或者是七宝亭电路中我们下面的 f r 热机电，它如果发生这个过热以后，它这个长臂触点就变成常开了，然后断开我们的二次回路的供电，然后释放接触器，嗯， 从而呢断开我们的二次回路的供电，然后使这个电机停止保护电机。嗯，然后五号端子呢？然后我们四号端子，我们接线，我们是公共端， 然后我们我们这里接的是，嗯，零线，我们控制回路，因为我们接触器用的是二百二十伏，一般在控制当中我们能用二百二十伏的接触器比较多。呃，我们公共端是给他接一个 零线，然后五号端子 t s o t s o 是开阀的力距开关，它力距开关上面的长臂触点，然后 i l s o e， 它是它的这个 开到位的行程开关的长臂触点，他是内部的，他这个东西啊，他这个立矩开关也好，嗯，线位开关也好，他都是在他这个执行器内部已经接好线了， 嗯，我画这个线是让大家看一下他内部是怎么构成的。嗯，就是当我们啊，我们就说我们按按下开阀的时候，然后如果说过滤具了他 这个过滤锯的长臂触头，长臂触点，他就会断开，也就从而断开我们的二次回路的供电，就是我们的控制电源，然后释放接触器，然后停止电机的 转动来保护电机。然后我们如果说我们一直按着，因为我现在是我们画这个电路图，上面是，嗯， 是接了一个点动，就是按住以后他就一直一直要按住他，以后他就会一直开一直开。 当我们当当我们是碰到这个开阀的开阀的这个限位开关以后，这个开阀的 l i soe 他变成，他由长臂变成常开，这个时候呢他也就断开我们的二次回路的供电，然后释放接触器，停止电机， 然后下面是关阀的，也是关阀的力力锯开关。 t s c 是关阀的力锯开关，它也是接了一个长臂触点，然后 l s c e 它这个是关阀的纤维开关。 然后五跟六我们分分别接的是什么呢？接的是我们接出去的线圈，嗯，五是接的我们的开发线圈，嗯，然后我们六是接的我们的关阀的线圈，嗯，然后 七跟八七呢是 l s o e， 也是我们的一个，就是它的开阀的限位开关，嗯，这个呢就是到开到位的时候， 它也会变成长臂，它会变成长臂呢，我们就可以从这里接一个指示灯，然后 作为我们的开发到位指示。然后六八号段子呢是 l、 s c c 一它这个是关阀的 关阀到位的开关，下面他有一个该开阀开到位反馈，关到位反馈我们也可以接这里，然后我今天演示的话画这个图是直接接到这里的，他 lso 一跟 lso 二，他这是 两个是同步同步的，它当 l s o 一， 当这个 l s o 一它闭合的时候， l s o 二它也是闭合的，所以说我们接一跟接二是一样的。所以说我们我画这个图的时候，我们直接接了 l s o 一，然后 l lsce 呢，他是这个关阀，关阀线位开关，他到关到位的时候，他这个由常开变成常闭了，然后我们用它做这个关阀到位指示，然后我们接一个指示灯，然后呢另一端接我们的火线， 嗯，这个呢就是我们这个我们这个 它的二次回路的图纸，嗯，这个呢其实它是很简单，它就是一个 一个正反转电路，嗯，很简单。嗯，很多人他是说看到这个图纸啊，看到这个端子上这个接线图以后，他不知道应该怎么接， 因为左面他看到很多这个敞开长臂触点，就不知道怎么接了。其实呢他是内部已经完成接线了，不需要我们自己在手动接线了，我们只需要把我们的控制箱，我们的开发控制箱， 呃，接好以后，然后接到相应的端子上就能完成这个接线，然后就能控制这个电动执行器，然后开阀关阀。嗯，后面呢 我们看一下下面，下面的这个就是我们就是接的这个电动执行器控制这个电动执行器的控制箱，我们的成品接出来的成品，嗯，他就是，其实大家可以看到，嗯，他就是一个 正反转，正反转的控制，嗯，两个两个接触器，一个是开阀控制开阀的，一个是控制关阀的。 然后呢我们现在看到的这个，这个就是我们控制三百八十伏的电动执行器的，嗯，这个呢？嗯，他其实跟二百二十伏的控制回路接线图是一样的，只不过说他这个主回路上的电源是 是三百八十伏，嗯，然后我们这个这个呢我们是双重保护，因为它内部，因为它这个电动执行器啊内部它有一个热敏开关了，但是我们还是也接了一个，又接了一个啊热继电器来达到这个双重保护。 然后呢大家再看一下这个，这个就是大家从这个空开上就可以看到他这个是单向二百二十伏的，嗯， 我们这个是电动执行器，他的电源就是二百二十伏的，嗯，从接线端子上我们也可以看到，其实呢他这个二次回路，他这个控制回路的接线他都是完全一样的，只不过是说，嗯，说他这个 主回路控制电源不一样，嗯，他这个图纸也是跟我们刚才讲的那个图纸上面是一样的， 嗯，他有的有的执行器啊，他可能说这个端子号，他这个端子上面的接线的位置不一样，但是说呢他总的接线还都是一样的， 就是一个原理，只要说大家能掌握住这个原理，就能看懂这个图，以后大家就知道怎么去接了。好的，今天就给大家讲到这里。

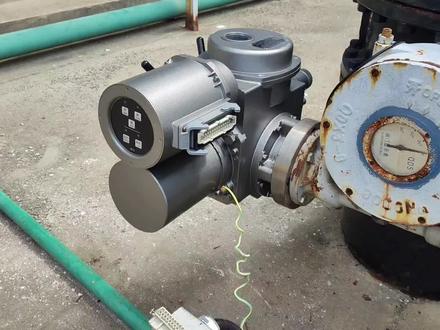

大家好，我是百威，一会给这台电动门接线，这是台杨修的门，想要接线就要了解他的接线方式，一起看一下他的天气原理图吧， 这就是他的说明书，敌人 w 整体控制师阀体阀门电动装置、 w k 型的功率控制组件说明书，车门就长这样子。看下他的接线图啊，这个是他的接线图， 我们看到这个图纸，我先看哪里是三百八进线，哪里就是接线的端子，这个就是三百八进线，那就这一排就是我们需要接线的部分， 那这边呢？是电动门电动门内部的接线牌，这是内部的东西。拿到图纸，我们先看到这个三百八十怎么 进来，通过三百八这里，通过这个端子，然后再经过这个 l、 e、 l 三激活变压器，给内部控制板供电，从内部我们就不用看他这他的操作面板，这里是他的 操作。远程电源是二十二、二十三、二十四，操作是一二三四有中停，中停是一二是关三是开 四四十几个的光光线，这个九二十一故障信号，这个十三十四是远程的， 远程众泰的一个接线接线段子，这边这个二十四伏的反馈的接线段子，七八，这两个接二十四伏反馈，这个是开向开，开向详程备用。这个这是他内 的一个触点接线端子，在这里十七、十八，这个就是官相相乘备用，这是官反馈的，我们官反馈接这个五和六，那我们接线端子就是长这样子的，对着这个接线端子 电源接二十二、二十三、二十四、三百八，进来就接着这三个口，然后指令呢就是一接停止，二键关，三键开四，是他这个停关还有开的一个公共线 都借上，借到四十四号段子上面故障借九二十一，九二十一，远房控制状态就是三十四，借这两个是三十四，然后模娘的反馈借七八，就借这 两个段子七八，然后官方会接五和六这两个段子，五和六开接是七十八、 十七十八，这就算是接完了。然后想了解它的里面的这些功能的话，就要看这个注解，然后带上这些到现场设备上找的这些东西是干啥的？看懂了接线图纸就可以去现场接线了。

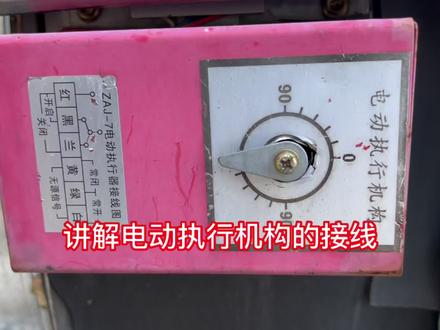

大家好，我是橙子啊，来到这家单位看到了他的电动排烟房，这款电动排烟房平时安装到咱们消防的风机进风口或者是出风口的 一个电动可开启和关闭的电动执行机构，它可以通过电动调节里面的叶片，让叶片来回转动，调节风口的大小， 通过电动执行机构带动里面的叶片，然后控制封口的大小。大家请看上面一共接有三根线，他这个是属于二百二十伏的电动阀，通过线槽控 箱来到咱们现场，这根黑色的就是给电机一根三百八的电源线，然后又来一个二百二的电源线，来到咱们现场 里面，枫叶咱也看不着啊，翻版跟里面呢，就看看这个电动执行机构，和大家讲讲他的接线是什么原理，如何进行连接。首先大家刚才也看见了，他一共有三根线， 一共六个节纤维，红黑蓝黄绿白六个节纤维，但是他来三根线是对的。之后呢是他的 动作线路，但是没看见他的监视，也就是反馈线路，首先咱们判定为这个 设备给这安装的接线不合格啊，然后他的接线保护罩，还有他的这个线用这个软管就这么暴露在外面，做的也不怎么着。首先咱看看他接线吧，首先他的红黑为他的开启，然后红蓝为他的关闭， 就是这三根线，其中有一根是他的公共线，其中黑线为他的公共线，红线和黑线得电阀门开始 开启，带动里面的翻版动作，红线和蓝线得电阀门开始关闭，带动里面的翻版开始动作，那么他动作到位之后，咱们可以用 监视模块，大家请看啊，黄绿白还有三个接线点，比如说你可以作为他的必点为反馈信号，也可以作为他的开点作为反馈信号。 这个电动阀也可以调整它里面叶片翻版的一个角度，当你开启的时候， 查看他动作的翻版角度，够用了，然后你按停止键之后，他就停止到咱们动作的那个角度。因为他是二百二十伏的电动阀，所以他的开启和关闭是分别给电的，不能同时给电。 比如说现场你要接这个电动直行器的一个开启和关闭的一个线路，他一共给你来了三根线， 他是交流二百二的法，你将万用表打到交流五百，让现场按动开启，你现场用万用表测量哪两个线得电，你就给他连接到开启的接线点上， 再让现场按关闭键，你在用万用表交流五百测量拿两线得电， 你就给他连接到关闭的接线点上。由于是交流二百二的，在测量的过程当中，请大家安全操作，注意安全。我是一名普通的消防维修工和检测员， 每天通过工作分享视频，希望对大家有所帮助，点赞、关注、收藏、转发评论，长按点赞见！强烈推荐！你们的支持是我最大的动力。今天视频就和大家分享到这，咱们下期视频不见不散！
