智能断路器消防强切怎么接线

今天分享一个关于强切的接线，这个是车库的照明控制柜，而我们这个开关呢是断路器， 他左手边是这个接线端子，那么看一下模块的接线啊，这一组呢， b 一 b 二呢是我们这个模块的镜线， 然后阿姨正好阿姨付呢是我们模块的反馈线，然后最后这一组，这一组呢是我们的模块的启动线， 首先我们看一下我们这个接线端这边有四根线，有四根线的话我们现在也不知道接哪一组，大家可以看一下他的线号啊，这个黄色的，这个黄色的线上边他也标有 dc 二十四伏，那么就说明这两根黄线就是我们断路器脱扣器的线圈。我们启动线 需要接在我们这个二十四伏的位置，那么在我们的模块上，我们二十四伏的输出端接的就是我们脱口气的线圈， 就是这一组，哎，正好一副就是我们模块的输出二十四副段子，接的是我们这个某段路器的 线圈，就这一组二十四伏这两根黄色的线，那么黄色的线找完之后，我们再找一下我们反馈线，大家看一下我们的反馈线是从我们断路器的 右侧出来三根线，就这三个，就这三根线他分别标有十二、十四，还有这个黄色的，这个是十一， 那么我们到底该接哪一个呢？我们的道路器的右侧他有一个，呃，线路图，我给大家在这里画了一下来看一下， 我还原了一下这个他的这个线路图，他有他有三个端子，那么分别是十一、十二和十四，在这个图里边我们可以看出来十二是一个公路端， 十二，十一和十二呢，他是一组这个长 b 点，那么十二和十四呢，是一组长 k 点。 大家都知道我们反馈鞋是需要一组这个长 k 端的，那么在这个图里边大家可以看出来，十一和十二呢，他是一组长 b 端， 那么十二和十四呢？是一组长 k 段，那么十二和十四呢？正好就是我们需要接反馈线的段子， 那么反馈段子的话就是说当我们设备启动之后，我们设备启动之后，他这个长臂长 k 点就会形成变成长臂，为我们这个设备的动作提供一个动作的反馈信号，我们就知道我们这个设备已经动作了， 所以呢我们反馈段子举接十二和十四，也就是这两组这个黄色的和这个白色的这一组就是我们的反馈线。

脱口器的选择呢？不建议采用二十四伏的原因是什么？大家好，我是工程人，今天呢来跟大家聊一下，就是我手里拿的这个分离脱口器， 呃，也就是说强切强切，顾名思义就是切断非消防电源啊，一般在消防中吗？用途也比较广泛， 现在我来跟大家说一下。一个是模块的接法，咱今天呢我就以海湾的为例，再一个就是如何选用这个分离脱口器。首先咱先来说这个模块的接法，模块的接法吧，现在接 本上这个海湾的通用接法啊，以八三零幺老款的八三零幺来进行接线啊，八三零幺和八三零幺 a 的区别很小，只是把几个端子给他去掉了 啊，保留的是电源反馈信号，公共常开 这一组呢，同左边数是电源，也就是第一第二，中间呢，这是反馈啊，因为我这边他没有四点七 k 的电阻啊，我也就没有做。 最右边呢是信号，然后上边是 c o m 和 n o， c o m 是公共， a o 是常开， c o m 和 n o 呢，就是 c o m 控制了电源的 火线，也就是不能叫火线，也就是电源的正极，然后模块起到了作用，模块相当于一个继电器，在他收到主机信号的情况下，打开， 给电源的正极传到了 a o， 然后负极，电源的负极直接接到这个接电器上， 或者说直接和二十四伏分离透透器进行接线，负极 接电源的负极，然后是正极接 a o， 也就是接常开。如何区分？怎么去区分信号线与电源线的区别？我直接给大家拿表量一下啊， 电源线电压 稳定是不变的，而信号线的电压呢，因为我这边没有接线啊， 信号线电压属于脉冲，电压是上下有浮动的，并不是停留在一个数保持不变的。好，下面咱来说这个接线接线吧，跟 你采用的这个分离脱口器有关系，这也是当时拆下来的一个二十字符的分离脱口器。脱口器的选择呢，不建议采用二十字符的原因是什么？就是你这个消防系统中 一旦出现联动的情况，用二十四伏电源的设备较多， 也就是说你这个电压能达到，但是他这个工作电流模块多，设备多， 你的工作电流有可能是带不动，所以说吧，不建议使用二十四伏的分离脱口器，建议采用的就是二百二的， 正常的一般是二百二的，它还有 a c 四百的， a c 四百的，这个我也是没有用过啊，二百二的脱口器呢，就需要你借助继电器，然后模块的二十四伏输出给了继电器， 继电器呢，你这边是公共上接上火线零线，然后继电器相当于开关， 然后是常开端接现场的分离脱口器。然后我再给大家说一下这个分离脱口他究竟是怎么动作的啊？大家可以先看一下，我现在来 给大家演示一下电源正极啊负极，因为这是一个二十四伏的，所以说直接可以控制，没有动作变化， 现在就是已经有了动作，他这里头还有一个小触点， 松开断电没有反应， 给电 正常就是 安到电闸上以后，这个开关是被抬起来的，这样拖，但是你如果是采用这种二十四伏的，拖不掉的情况，极有可能 因为他这个瞬间电流达不到，所以说尽量采用接二百二的用继电器进行控制。 继电器控制的好处是啥呢？一个是你这个继电器吧，就相当于他这个模块剪线剪到的一个线圈， 然后线圈有了模块不报故障。好了，今天的分享就到这，感谢大家观看，谢谢大家。

大家好，我是工程人，今天过来给配电箱增加一个消防强切模块和一个继电器，用于控制非消防电源脱扣装置， 现在是他的电闸上只装了一个脱扣，没有反馈的情况，咱现在给他做一个假触点反馈，然后这个强切模块呢，用的是北大青岛的， 咱现在给他进行接线，先接的是模拟反馈的这一段，这个模拟反馈呢，我是用继电器的常开和公共来做的一个反馈，然后这个二 这四幅是由 cum 和 no， 也就是下边这两个红线来控制，而上边这一个红黄呢，是信号控制模块的信号线， 现在是线路已经接好了，包括那个脱扣呢？为什么说要经过一个继电器呢？这个脱扣是二百二十伏的，需要取一根火线，然后零线我直接是压到了零线排上， 大家可以看一下这个输入输出模块，四五是信号，然后六八是公共和常开，然后剩下的 as 加 s 减是反馈，然后取的这个二百二的这根火线呢，一定 要从电闸的上方去取，按正常理说吧，应该取总闸的上方，但是由于没法进行断电，我只取了电闸的上方。现在模块的线路已经接好了，上边那个红黄线为信号， 左边那个两根红线为 com 和 no， 就是控制二十四伏的，然后另一根的二十四伏，另一根白线是直接到继电器， 继电器我是采取的指控火线，然后剩下的是一个模拟反馈，包括继电器到模块的接线，方法也不一，我只是今天说了其中的一种。好了，今天的分享就到这，感谢大家观看。

今天进行分力脱口器的接线演示，现在认识一下今天的设备和接线工具，这是带有分力脱口器和辅助触头的一体式断路器。 青鸟消防的五幺四二输入输出模块，它采取的是有源脉冲输出方式二十四伏的中间继电器，它的主要作用就是进行电气隔离，同时实现以弱控强。 十千伏的终端解析电阻，用来接待受控设备的反馈端。接线端子牌螺丝刀一 把，内六角扳手一把，它主要用来调整我们断路器的接线螺丝，红蓝，红蓝线用来接我们的模块的输出控制线和反馈线， 一股红黑线接。交流的二百二十伏接线过程当中有两点注意事项，第一点，注意观察我们 分离脱口器线圈电压的大小，我们这里呢是交流的二百二十伏， 我们接入的给分离透气线圈的供电电压必须和我们这个电压值他能够匹配上，不能过大也不能过小。第二点注意事项，注意我们取电要 取来自于断路器下口侧的电，以我们这里的为例，交流二百二十伏应该接入我们断路器下方的一组火线，加上零线。接下来我们进行接线演示， 接线完成到最后别忘了把我们断入器的隔壶板把它插插上。 最后呢来给大家做一下我们的接线关系总结，我们从控制模块开始说起，模块的型号要选择青鸟消防的 gbf 五幺四二，他采取的是有缘卖 冲。输出进线端这一块我们就不讲了，直接接到我们报警主机过来的信号。二种线看输出端 接 vo 正和 vo 负输出一组控制线到我们二十四伏的中间继电器，中间继电器的线圈的接线段子号是十三十四，就接到这两个段子上面。 另外取二十四伏中间继电器的两组常开端子来控制我们分离透气线圈的他的供电回路 来看一下，从断路器下方取一组火线，加上零线，从长开端子一端进入另外一端输出，直接连到 分离透气的线圈上。再来看另外一侧是我们的辅助触点，我们选择一组常开触点，这里呢是带有 红黄标识的，就是一组常开触点，然后接到我们模块的反馈端子，我们来看一下，也就是 as 正和 as 负，别忘了在东终端要并联一个十千欧的终端碱性电阻，这就是接线关系。 再来给大家描述一下工作流程，当我们的消防报警主机得到火警信号以后，向我们的控制模块发出指令，模块得到指令以后，动作输出二十四伏的脉冲有压信号， 二十四伏的中间继电器的线圈得电，动作常开点变成常闭点。交流的二百二十伏电导充导通分力透气的线圈得电，带动我们的分闸机构跳闸断电。 断路器动作之后，这里面辅助触头的常开点变成常闭点， 同时将反馈信号抱回到我们的控制模块，控制模块再将反馈反馈信号传回到我们的消防报警主机，这就是我们分离透气的他的接线方式和工作流程，今天就分享到这里，谢谢大。

大家好，今天呢给大家讲一下飞翔王电源强切它的一个接线方法以及工作原理。那眼前呢，咱们给大家展示的是一组泰韩的输入输入模块，输入输入模块控制远程切电呢，咱们采用二限制脉冲的模块，以泰韩的 t x 三二幺幺为例， 模块我们接入三组线，一组总线咱们是接到消防主机用于通讯输出控制线就是我们这组红黑线。首先呢我们需要来到一组中间继电器， 用继电器进行一个转换，用于弱电控制强电小电流控制大电流。因为我们右侧咱们给他展示的这组分离脱口器，他的 c 一 c 二的线圈呢是 a c 或者是 d c 的一百一到四百伏，也就说我们这 分离脱口器想要实现强切他的 cc 二的线圈，必须接收我们这组压力范围之内这个信号才可以进行动作。 那如果单纯的去用二十四伏去驱动他的话，由于电压等级达不到，没有办法实现远程分离脱扣， 分离脱扣器，我们这组其实就是一组断路器，这边啊左侧是一个他的分离脱扣器， 用于接收他的控制信号，那一般现场二百二很容易取到，那我们就用这组断路器的下口，我们一组零火线接到用电设备，另一组零火线，我们看一下， 这组火线呢，是首先来到了继电器的他一个公共端啊，另一组线接到他的一个常开触点 到我们的分离线圈的 c 三。平时呢，我们这组火线由于继电器没有动作，没有得电，那么这组线呢，实际上他是一个断开的状态，当模块接收到消防主机的控制信号，命令 输出模块会输出一组二十四伏，二十四伏给到继电器，继电器得电，常开触点变成 b， 那这组火线就会进行导通，那导通之后呢，咱们就可以实现远程分离多扣，因为我们这组零线是长通道，他的 c 二端的， 只要模块动作带动继电器动作，那我们的这组分离脱扣器 c c 二就会得到二百二十伏，继而呢，实现远程分离脱扣。只不过我们是通过模块啊，他的 控制信号去控制的远程分离脱口器，分离脱口之后呢，电灯会进行熄灭啊，实现远程切电。另外呢，我们这边呢是接的一组常开触点，它是一组无圆形的 反馈端啊，用于接辅助辅助其实就是一组辅助出点，平时反馈端接的是一组常开点， 把这组常开点接到模块的 r e t r t 二，当分离脱口器动作之后，常开触点变成 b， 把我们的一组反馈信号会传到输出模块，再传给消防主机。

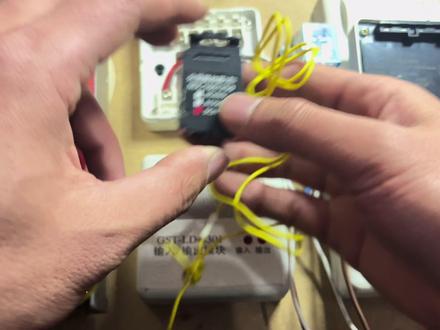

铃铛一响，知识分享。今天我们来讲一下非消防电源的强切是如何接线的，来还是看我们这一个 底盒，他也是九五六，上一集我们提到了九五六的接线， 现在我们直接来看一下这边的设备，这边我单独的接了一个二百二，然后加了一个继电器，因为这边是一个二十四伏的有缘输出的模块，所以不能直接去抢切这个 消防分离器，现在中间有加了一个继电器来进行转换，他的接线方法是这样的，这个继电器的线圈，这两个线继电器 线圈接到我们的模，这个模块的 t 零零， t 零幺，然后还有一个反馈，这个角和这个角，这两个角是一个常开点，然后这两个线接到我们的 fb 零和 fb 一， 然后继电器的另外一组常开就是这个红线，这个红线和这边的一个细红线，这个线作为一个常开点， 然后通过这个分离器之后，然后接到我们的这个二百二十伏上面来， 那么他电源走向就是从这个从这个地方开始，然后到这里，然后通过继电器的常开到细线 细线，然后再到分离器里面，然后再回来到我们的空开，这就是他的回路，我们来看一下他的动作， 看我们的消防主题上面强切，我现在按启动，我现在解锁 好，现在我来按启动，看见没有？这边听到一声啪的一声，这个开关就跳下来了， 这个继电器熄火了，看见没有？这边也有反馈，谢谢大家关注下一集美美哒。

锁断住器，脱口器，这是辅助三根线长开点和长闭点作为回馈信号用 透气，两根线里边就是一个小线圈来实践。拿脱扣进去后的监控器监控剩余电流，监控电线的温度，给传达使传达使 下命令，二十四伏通过中间继电器来控制脱口器的火线，同时实线跳闸，这就是消防强切的原理，听明白了吗？ 跳闸可以手动，他那边是自动，这就脱扣了。完成依次动作，从而避免火灾的发生，避免电气火灾的发生。

大家好，今天我来分享我们怎么在开关上加装这个分离脱口器，所以有很多的朋友问加装这个有什么用呢？我们电工都知道他是断电拉闸用的，现在的电表呢都是预付费的，只要我们电表里面没有钱了，他就会跳闸，我们再也喝不上闸了。 还有一个呢就是消防断电，他也是消防报警控制的，如果出现了火灾以后，他也会强制断电拉闸，所以呢现在很多公司里面都安装了这种脱口器，那么还有好多电工呢，都不会安装，都不会更换， 如果脱口器坏了不工作了，所以要更换的时候有好多电工呢，他就不会，下面我就跟大家来分享安装和更换的方法。首先我们来看我们选这个脱口器的时候， 一定要根据我们这个开关的大小来选，如果你不知道怎么选的话，你把开关的型号记下来，以后你就去买卖脱扣的地方呢，他都知道你多大的扎，用多大的脱扣，他就给你配好了，主要是我们怎么安装， 如何更换？下面我们把这个开关拆了， 我们看我们究竟要装在哪个位置呢？我们看这个脱扣 如果要加在这个位置的话，所以我们加不了，看线不够长，所以我们加在这里没有办法加，那么我们就要加在这里，加在这里怎么加呢？我们怎么来安装呢？ 我们来看这几个腿呢，都是正好放在这个凹槽里边，我把镜头拉近一点， 我们看正好放进去的，看放进去了吧？这里这里进去以后我们用手扶着，再看这里， 这里这里也有一个凹槽，我们看正好放进去，大家看进去了吧，再看这里看了吧，正好 放进去，他就是为他设计的，所以我们放进去以后，他有一个弹簧，我们要摁着点，要不然他弹出来就放不正了，所以这个时候呢， 我们把它放好了，就开始安装这个外壳，把外壳扣上，如果我们更换的时候也是把原来的拆掉，然后把新的照这样的样式装上，一定要保证我们这个看到吗？这个拉闸，这个这个钩一定要在这里， 他正好勾住这个白色的圆柱，所以他就断电拉闸了，我们一会装上试一下， 我们要用一个电笔或者一个其他的物件给给压住，看见了吗？压住以后，这个时候我们来安装 看，这样就装上了，然后我们把镜头疏远一点， 大家看正好的装好了吧，这里也是有的说这个不要让他乱动，那么还有一个办法， 然后我们还是把它放进去，放好了，然后我们看了吗？这个边他可以放到这个滑道里边， 大家看这样就放好了，看他就不会掉了，然后呢我们还是用螺丝刀压住他 再来安装 看，这个就不掉了吧，就固定住了，所以这个时候把它拧上， 接上电试一下，这个二百二十伏的，他不分正负极， 我们看我们来试一下，飘了吧，再送上， 再试一下怎么样，是不是特别好用？消防断电电表，预付费都可以用 好了，朋友们更换安装我们都学会了，希望把这个视频呢你能够收藏一下，以便我们以后用到的时候可以随时的看。好了，感谢大家的观看，欢迎大家的评论和关注，再见！
