为什么都是快慢档的电机，有的是四根线，有的是五根线，四根线和五根线能不能通用？四线和五线分别怎么接线？关于这三个问题是后台很多朋友都在问的，云鹏呢，给大家出一个保姆级的视频，要是这期视频还是没把你教会，兄弟， 你把卡号发给我啊，你这一年的生活费我给你包了哦！如果这期视频讲的好呢？大家别忘了点赞、关注加收藏，让更多的人都可以学到油烟机维修知识。 首先我们讲第一个问题，为什么同样是快慢两档的电机，有的是四根线，有的是五根线？因为四根线的电机是厂家为了节约成本做出来的垃圾电机，五根线的一定比四根线的好，那么他们两者的具体差距是在哪里呢？五根线的 比四根线的多一根白色的热保护线。我们都知道电机在工作过程中会发烫发热， 有热保护线的电机他可以做到最高一百三十五度，然后断电，那么他不会烧电机， 而四线的电机就没有热保护线，他会一直工作到发热发烫，然后烧掉里面的铜线圈。这个就能解释为什么我们看到的四线电机都是半封闭的，这些开的孔啊，就是为了散热， 如果没有这些孔的话，一个电机可能工作不到四个小时就会烧掉。选电机我们一定要选这种五线的带热保护线的电机，不要选这种四根线的。 有个粉丝呢，自己在家跟我说，他说我把原装的四线电机改成五线的，现在说废掉了，那肯定是废掉了，大家一定要记住啊，五线的 肯定比四线的好。再来回答粉丝的第二个问题，四线和五线的电机呢分别怎么接线？我们先接四线的电机，接线呢我们就接在这个二百二十伏的电源线， 然后呢我们看一下接线图啊，接线一定首先要看接线图，如果是这种中山和佛山产的电机啊，就可以按照我这个方法接，百分之百呢没有问题。 蓝色为零线， h 代表快速， l 代表慢速，黄色呢和蓝色接四优阀的电容，然后我们来接线 这个电源线呢，基本上都是蓝色零线，棕色火线。然后呢我们把电机的这个蓝色呢接零线上面去啊，然后再把电容的电容的其中一端呢接在上面去，就 是三根线接在一起啊，然后再把红色和黑色呢接对应接快慢档啊，黄色呢接电容的另一端，这个黄色啊接电容的另一端。然后如果说我们想检测这个电机呢 能不能用啊，已经很简单了，就是把这个快档呢接到这个火线上面来啊，接上去，然后通电检测。那么接下来给大家试一下，看能不能转。我们再来回顾一下电容，零线，电机的零线三根线呢接在一起，然后呢红色接快档， 这个电容线呢就接电容的另一端，我们通电检测一下， 电机呢就可以转起来了。如果我们想单独检测这个慢速呢，就只需要把这个黑色的慢档呢接棕色的火线通电呢，他也是可以转慢速的。那么我们接下来接五线的电机， 接线之前呢，我们还是老规矩，先看一下这个侧面的接线图，可以看到这个又是中差的电机啊，那么老规矩，中差的电机呢，红色快速，黑色慢速， 然后呢唯一的不同就是他多了一根热保护线，所以说是黄色的和白色的接无忧阀的电容，然后蓝色呢是零线，那么我们搞清楚之后呢，开始接线， 首先黄色白色接电容两端，这样啊，一端接一根，然后呢这个蓝色 色接电源的蓝色零线好接好了，然后呢我们检测的时候呢，就用红色的快速呢接这个火线，然后我们通电测试一下，看这个电机呢能不能转快档 电机的蓝色零线接电源零线，然后呢快档接快档，这个电容呢分别接黄色和白色 电机呢，现在就是转的快档了，那么我们总结一下，四线和五线呢接线呢其实都非常简单，它唯一的区别就是五线比四线呢多一根电容线，电容呢不需要去接这个蓝色的零线呢，它可以单独的接电机线 就搞定了。第三个问题，四线和五线能不能通用？当然是可以通用的，我更推荐大家用 五线的电机，五线的呢比四线的平均售价呢要贵二十块钱，但是你用起来更安静，更耐用， 后期呢不用担心维修的问题。今天的视频呢就分享到这里，大家有学会的记得帮云鹏点点关注点点赞，下期视频更精彩，谢谢大家。

油烟机电机同样是两档风速的，为什么有的做成五根线的，有的做成四根线的，为什么有的是全封闭的，有的是半封闭的？ 大家好，我是云鹏，今天一个视频给大家讲透，我们先讲清楚为什么同样是两档的，有的做成五根线，有的做成四根线？我们首先看一下他的接线图， 左边的这里呢一百四十五度的标识，这个表示这个电机的最高工作温度可以到一百四十五度，达到一百四十五度之后，他就自动断电，然后呢不会烧电机，而右边的这个就少一个热保护线，他没有工作温度的上限， 他只会温度越来越高，然后把线圈都烧掉，一直工作到坏为止。那么就很好解释为什么有的电机是全封的， 有的电机是半封的，因为半封闭电机他没有热保护，所以他需要开孔来散热，那么会导致一个问题，就是开的孔 会进很多油烟，导致这种半封闭电机的使用寿命一般不会超过五年。而右边的全封闭，他有效的隔绝了油烟，使用寿命也更长，而且他的工作温度可以达到更高，而且他有热保护。综合以上所讲，其实就是为了控制成本 便宜的油烟机，当然用这种半封闭的，主要呢用在中式油烟机上面，像这种全封闭的，一般用在顶吸和侧吸的。千元以上的油烟机，现在呢已经百元上面也有很多用这个了，但是用纯铜的比较少，一般呢伴侣半童。云鹏，以上 上讲的知识呢，如果有帮助到你的话，记得点赞、收藏加关注，因为我接下来要讲本个视频的核心问题，就是四线和五线的电机应该如何接线， 不管您是刚入行的清洗维修师傅，或者是自己在家修油烟机的普通老百姓，今天这个视频呢，我希望能帮到你。 那么我们可以看到四线和五线的电机呢，它的颜色都是一样的，我们在接线的时候呢，可以按照线的颜色来接，但是注意有一定的区别， 我们还是要看一下这个接线图，如果你的油烟机电机是中山或者是佛山产的，那么基本上就可以按照线的颜色去接线，百分之九十九都是对的，因为大部分的油烟机和电器呢，都是中山和佛山产的厂家生产的，线的颜色也都是一样。 那么有朋友会说，我的电机的颜色呢不一样应该怎么接线？那么我们就一定要注意看这个电机上面的接线图了，我们可以看到啊，左边 红色呢是快档，黑色是慢档，这个蓝色呢是 n， n 代表零线，这个呢应该大家都知道，这是常识啊。然后呢唯一不同的就是啊， 右边这个电机呢，红色写的是 h， 黑色写的是 l， 这里呢大家要记住啊，在电器上面呢， h 都表示快速，然后 l 呢都表示慢速，所以我们呢对应这个颜色啊，或者是对应这个 接线图上面标注的功能来接线就可以了。然后呢剩余的啊，我们就可以看到这个四 uf 呢就是电容啊，这里呢是五 uf， 不知道大家看不看得清楚啊， 只要是这个带 u f 的，就代表是接电容的两根线。经过我的介绍呢，大家应该也知道接下来该怎么接线呢？ 原装这种四线的接五线的就很好搞定了，我们直接红色黑色啊，对应接上快慢档啊，接好之后呢，蓝色是零线，对应接上， 最后就只剩下接电容的线了，我们刚才也讲过，这个黄色和白色呢，是接电容的，电容线呢，就不用原装的，所以说原装的这个电容线你可以不接 电容呢，商家都会有送的，我们直接用商家送的这个电容线就可以了，把这个电容呢给他拧上去，拧上去之后所有的线记得用接线帽啊，把它密封一下，避免呢漏电，使用安全。接下来我们通电呢， 试一下，看这个电机能不能转起来， 这个电机呢已经转起来了，然后我们今天讲详细一点啊，就是这个原装的是五线的，接四线怎么接？ 看接线图，快档慢档我们把它对应接上，接好之后呢，原装的是五线电机的啊，他有两根电容线就不用了，不要接啊。 然后呢，这个四线电机电容应该怎么接线？我们来看一下，一端呢和这个零线接在一起啊，一端 和零线接在一起，另一端呢和这个电容线接在一起，因为他没有两根线去接电容啊，所以是这样接的。然后呢这个零线呢就和主板的啊，这个零线给他接在一起啊， 那么简单来说呢，就是啊，原本是两根线接电容的，现在呢 一端接电容，另一端呢需要把电容接在零线上，就这么理解就可以了。今天的内容就分享到这里，喜欢云鹏的视频记得点赞、收藏加关注，以后一定用得上。

大家好，今天跟大家一起来分享啊，分享一下我们这种油烟机的电机啊，油烟机电机啊，正反转啊，如何接啊？如如何 接那个正转和反转的的电机接法啊，正转和反转。 首先我们来看一下啊，这个就是油烟机的电机啊，呃，这个是是轴承的啊，这个是有 后面前面都是轴承的电机啊。首先我们来看一下底下的接线啊，他输出是有啊，输入的啊，有三根线啊，一根黄的，一根红的，一根和蓝色的啊，蓝色是主线啊，两 根是副线啊，两根是副线啊，两根是红的跟黄的是副线啊，接线方法也很简单啊，我今天来跟跟大家一起分享一下啊，如何 接啊这种油烟机电电机的啊，正反向啊，正向和反向的接法啊，正就是意思就是说正转和反转的接法啊，正转和反转 啊。首先我们拿一个插头啊，这个插头啊，插头插头，我们这个也有一个棕色的，一个绿色的啊，绿色那根线啊，接绿色的啊， 接绿色的，这根是不动的啊，不变的啊，还有一根线。好，还有一根线，我们接一个电容，这个这这种 电机一定要接电容啊，这个是启动电容，如果不接电容的话，他是启动不起来的啊，启动不起来电容的那个容量是啊，三微法的啊，五百伏三微法的啊， 如果小一点的啊，等他的启动效果就不好了，如果用一点五或者两微法的，他的就启动效果就不好了啊，启动就不好了。我们啊电容不要接在这里啊，电容应该要接在这，这个 并两根线，一头接到二百二插头那里啊，还有一头，还有一头接到那个黄红线啊跟红线跟电容二百二三根线啊，这样三根线并在一起啊这样扭起来 啊这样扭起来。还有一根电容线跟黄线连在一起啊跟黄线连在一起啊这样连起来 啊然后我们用做一下机缘用套管啊用这种机缘套绝缘套管抄起套套起来啊，三根都要套，套上就绝缘了啊 用套管把它套上绝做做好绝缘啊 啊这样套好以后啊这样套好以后我们找个插线板啊我们找个插线板 啊我们找个插线板试一下啊我们找一个插线板啊我们通电试一下啊。现在是正转还是反转的啊？我们把它插起来 插上就好了 啊 shit！ 是正转的啊 shit！ 是正转的 啊现在是这里断的啊 啊这是正转的啊然后我们把它接成反转的啊反转反转呢？我们就这样挑一下就好了啊 这个黄线啊这个黄线挑过来啊黄线跟红线对挑啊啊红线 红线拿下来啊黄线接到三根线那里啊这样接啊，然后把它套起来 啊点按键然后这个红线接上电容另外一段啊 啊这样就好了这样我们再试一下啊 啊现在是反的转了啊现在是反转 啊现在是反转啊其实非常简单啊正反转就是这样接的啊电机正反转就是这样接的啊正反转就是这样接的 啊其实非常简单啊。呃。喜欢我的视频可以给我一个点赞和关注啊长按三秒给我一个强力推荐，我们下期视频再见。

这种双电机的油烟机呢，我劝你别买。大家好，我是云鹏。首先我们从油烟机的使用感受上来讲， 双电机的油烟机呢，它有两个风轮，左边为逆时针反转，右边为顺时针正转，当两个风轮同时工作的时候，它的能效会相互抵消，所以呢导致双电机的吸力呢，最大也只能做到三百帕左右。第二个方面，我们从能效上面来讲， 双电机它有左右两个电机同时工作，它的功率呢是两百八十瓦啊，那么它会比单电机的更加费电，而且呢由于它的结构的问题，它不能产生很好的吸力效果。 第三个方面，我们从维修成本上来讲，双电机它有两个电机，它有两个风轮，所以我们可不可以理解为它的 维修成本呢，是单电机的两倍。再给大家讲一个通俗易懂的道理，双电机只有小厂在做，你见过哪一个大厂的方太美的老板，华帝这些大厂的谁在做双电机？没有一家在做双电机， 足以证明双电机它是肯定有劣势的，大厂它才不会做。综合以上的观点来看的话，双电机呢除了它的价格比较便宜，其他的真的是不推荐大家去购买。 作为一个专业的厨卫配件的一个博主来说的话，当然不仅仅是给大家讲油烟机，我们把双电机的内部结构拆开 来看一下里面的零配件是怎么样的，以及如何维修和接线，因为双链机他有价格优势，他在市面上的占比还是很高的，所以这期视频呢，如果想学维修知识一定要看完，下面呢 就是干货环节了，喜欢的记得点赞收藏加关注。拆开以后它的主要内部结构呢就在这里了，一一给大家介绍一下，这个银色的呢是一个涡壳，也叫风柜啊，它的主要作用呢是把电机和风轮装在里面，让它正常工作的， 这个里面呢能转的这个叫风轮，这个是左右电机里面的电容。 这个呢是油烟机的触摸开关啊，大家可能并不认识他啊，因为他是在玻璃里面的，我们不拆开玻璃呢，是看不到他的本尊的原貌的。 这个呢是油烟机顶部啊，只有在油烟机顶部的一个黑色小盒子，我们打开以后呢就可以看到这个主板了啊，这个是主板，我们将这个喉咙拿掉以后呢就可以看到里面的电机了。双电机的 主要难度就在于他的接线，左电机四根线，右电机四根线，两个电机八根线，加上这个主板的四根线，十二根线，再加上 两个电容，就是十六根线啊，然后再加上这个零线火线，总共十八根线，应该如何接在一起，让这两个风轮能够旋转起来，让他正常工作呢？下面仔细看 双电机的接线方法，都是固定都是一致的，只要你能把我这个视频呢记住了，如果记不住的话呢，就下载起来啊， 以后自己在家修油烟机，更换里面的主板和配件啊，也是可以的，而且呢省不少维修费呢啊。首先我们看一下左右电机的线都是一样的颜色啊，两根蓝色的， 还有主板的这一根蓝色啊，看清楚了啊，就是蓝色的啊，我们把它全部找出来， 总共是三根，还有呢咱们这个电源插头嘛，也有一根蓝色线，我们把所有的蓝色线呢给它拧在一起啊，这个一定要记住啊， 所有的蓝色线呢，我们把它拧在一起啊，操作的时候呢，我们断电操作啊，左右两个电机不是有两个电容吗？我们把这个电容呢任意一端啊，任意一端就可以了啊， 把这两个电容呢和这些蓝色的零线呢全部给他拧在一起啊，那么我们来数一下啊，主板的一根零线，电源的一根零线，电机的两根零线，电源的两个零线总共是八根零线啊，全部给他接在一起啊，零线我们接好之后， 剩下的呢左右两个电机是不是只有这个红色，黑色，黄色啊，我们把两根黄色的拿出来，电容的两端呢是不是还有一端没有接，我们把黄色的接上去啊， 然后呢另一个电机的也接这个电容的黄色啊，也把它接上去， 剩下的呢这个电机的就只剩下红黑，还有另外两个电机的红色和黑色，是吧？我们把这个红黑对应主板的红色，黑色对应颜色，把它接上去就可以了啊， 然后呢主板就只剩下一根棕色，这根棕色呢我们电源线呢蓝色是零线，棕色是 火线，对吧？我们可以通过线的颜色去区分，然后呢把棕色直接把它接在一起， 接好以后我们开机来看一下他能不能正常运转。然后呢把接线的方法呢，我打在公屏上，大家记一下，所有的线接好以后一定要装上接线帽，这个很重要，为了使用安全。然后呢我们把这个插座通电， 通电之后呢可以听到这个触摸开关呢，轻轻的叫了一声，代表他已经正常可以通电了，按一下开关啊，正常通电可以亮了，开始了。 ok 哦，左右两边全部可以正常旋转，正常使用，它的排 风口呢只有一个，所以呢他的风压会受到一定的影响，导致他的吸力变差。今天呢教学呢就到这里，谢谢大家的观看。

更换的时候呢，他这个接线的时候他看颜色相同，他就对接上的啊。嗯，我跟大家强调一下，一定一定要看这个接线图，每个厂家的这个，呃，这个颜色啊，每条线的颜色都会有不同的啊，有些厂家呢，他是 黑线，是公共零线啊，有的厂家是蓝线，然后还有的甚至更夸张是其他的一些颜色啊，是零线。 你如果说按照颜色对接啊，呃，有些人呢，他就是为了方便，就是把电机啊，电机坏掉之后呢，他直接呃电机拆了之后从这个地方用剪刀剪掉，然后呢买了新电机的线， 就是从原来旧电机的这个线头这里接，按颜色对接，为了方便啊，正常的是要到你这个，呃，这个这个我这里拉一下啊，稍等一下。嗯 正常的呢是这个，这个主板啊，是触摸屏的这个主板。正常的这个接线呢是要到这个地方来接的啊，这个是所有的油烟机的所有的线路都都综合都整合到这个接线盒里面去了，这是一个触摸屏的主板， 然后呢我这里还有一个机械开关啊，机械开关是按键的啊，他不是触摸的按键的，这个 他这个是四条线的啊，这个咱们就等一会再讲，后面我也会跟大家详细介绍这个开关的。嗯，你接线的时候啊，电机是要按照功能啊，我刚才说的这个这个电机的线呢，红色是高档啊，那么你就要找到以前 旧电机的高档线啊，有可能他是，呃，比方说是紫色的啊，高档是紫色，那么你 你就用新的点起红色高档去接你旧的那个。刚才说紫色高档对高档，然后呢？低档对低档，电容线对电容线，零线接对零线啊，你如果说把零线接错了啊，接到你这个 嗯火线上面，或者说你呃接到其他线上面接错之后，他百分百是会少点几的啊， 他他他他烧电机有几种情况，第一个你接错了，他会转的非常慢啊，电机他转的非常慢，感觉没力。第二种情况就是你这个瞬间跳闸了啊，瞬间跳闸了啊，还有一种情况就是他电机反方向转 啊，正常的单间接，他是顺时针转的啊，你接错线了，有可能会逆时针转啊。然后还有一种情况是什么？你转他，有些人 接错了，他还没发现，他就一直用啊，感觉就是感觉风力不大，但是他能用，然后用着用着用个三五天或者一个礼拜两个礼拜他就不转了啊， 有有这种情况的啊，有这种情况的，不转了不转了，其实是他自己接线接错了啊，还有些人他不知道，他就说你这个电机太差了，用了没多长时间就坏掉了啊，我这里跟大家说一下啊，就一定要注意这个接线啊，你不能按照颜色对接的， 那我现在就是把这个开关啊，这个是四线的啊，这个机械开关比较简易的一个开关， 这个开关是没有零线的啊，首先我们要找到一个，呃，这个电源线啊，这个是一个电源线之前准备的，你 接线的时候呢，咱们这个试电啊，是二百二的试电，一般蓝色的，这个是插头，蓝色公共零线，我们开关没有这个开关，没有零线咱们就不管他啊。然后呢，首先你要找到这个电机的啊，零线接上去， 电器的零线粘上去，零线，对，零线刚才说过的啊，然后把这个电容啊，这个电容拿过来，我们是根据刚才看的那个电气图上面啊， 他是跟这个零线并连的啊，然后呢这个刚才看的那个接线图是黄色的，接电容的另一端啊，接另一端。然后呢这个快慢档啊，这个快慢档呢是接咱们刚才说的开关啊，这个刚才那个。

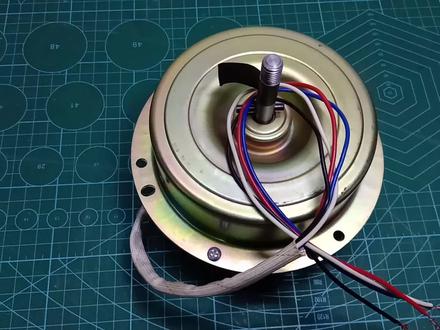

哈喽，朋友们大家好，我是小苏，有个朋友问我这种四限两速的油烟机电机怎么接线，其实这个接线非常的简单，一般的电机上都有一个这样的接线图，看一下， 红的接快档，白的接慢档，黑的是公用线，蓝的接电龙。 这就很简单了，快档慢档共用电容。如果是这个油烟机是那种机械的开关的， 红的白的直接接开关，这个蓝的只接电龙，除了电龙什么也不接， 其余剩下的一根接起来就行了。如果是电脑的这两根线接到电脑板上，他有专门的标示快档慢档这两根线， 这一根线肯定是只接电容，剩下的一根线接起来就行了。我们拿一个电容试一下， 这是电容的两根线，黑线和蓝线接电容的两端电， 这个蓝的只接一根电容线，其余的什么也不接，插上电试一下。先把这个公用线直接插上电，然后红线是快档， 白线时，慢档照这样接上去是应该不会错的。好了，今天的视频就到这里，喜欢我的朋友点赞、关注、转发！再见！

这个快慢档呢，是接咱们刚才说的开关啊，这个刚才那个开关在这里，这个线头开关呢，他是你也要分清楚这个哪个线是什么功能啊？我们这个开关我刚才看了一下，这个红色的啊，是主线输入那个试电二百二的主线火线 火线，这个蓝色和黄色啊，是高低档。呃，这个黄色我看的是高档啊，咱们就接这个电机的高档高档线啊， 然后蓝色是低档慢档慢档线。这个开关的白色线啊，他是些照明的，接咱们原地 led 灯的照明，这个咱们这里是没有 led， 就先不接他啊，然后你把这些 线剪好了之后呢，等于说这个拿过来啊，这个这个先拿过去 给大家看一下，嗯，这个火线啊，这里这个要接上啊，这个是接开关的火线，这个是开关开关的火线接上简单的处理一下啊， 把它弄弄开一点，大家看的清楚一点啊，这个这个是插头的地线，接地线的，咱们先不管他啊，这个到时候是要接到油烟机的这个这个机壳上面的啊， 现在的这个状态呢，就是基本上是接好的啊，这个这个咱不管，这个是接照明的， 首先呢这个主线活线是接到红线通过这个开关啊，开关这里后面不管他这个是跳线，然后慢慢的就是到了这边快慢档的线，然后传输快慢档到这里啊，分别就是引出了两条线路啊，引出这两条线路接着是电击的高档和低档的啊。 嗯，你们接好之后呢，这个线头都是要处理一下的啊，就是要把这个这个这个接线头全部都要 要把它包，用绝缘布把它缠好啊，我这里就不缠了啊，大家一定要缠一下啊，我这里这个东西这个这个线 啊，咱们先不管他了啊啊，我刚才简单的把这个线头啊，把这个线头都给处理了一下啊，因为这个不处理到时候 会有触电的危险啊，这个线头我都包了一下，现在这个主线呢，我已经通通了电了啊，已经通了电了，你通了电以后你就不用手，不要用手再去触碰了啊。然后呢刚才说的这个白色的啊白色的，你如果说有这个灯灯呢？他有一个零线，一个火线的 火线呢，你就把它接到这个白色开关，白色是照明的线就接上去啊，按功能对接，然后 led 中的零线呢，你就要接到这个， 接到这三根线上面啊，零线所有的零线都接到这个零线上面啊，公共零线啊，然后呢我现在就是这个开关啊，看到没有？这是一个电源总总电源啊，总电源 他是没有打开的状态，我现在通总电源之后呢，第二个是从从右往左，第二个是这个照明，我按下去的话这个白色的线他就通电的啊，这个白色线他就是通电的，这个 啊，因为现在没有接，我们就看不出来。然后第三个是电极键啊，电极键你一启动看到没有，他就开始工作了啊， 然后你关掉他就关了啊，一启动他就通电了，然后呢你快慢打，他这个是在一个键上面，你按了一下他就变慢，再按一下他就变快啊， 你如果把电机键关闭掉，他电机是不通电的啊，等于说他是一个独立控制电机的按钮啊？这个所有的这个接线图就是。

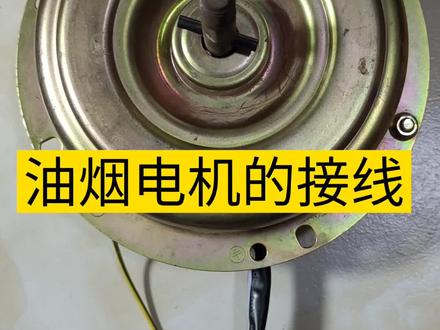

朋友们大家好，我们一起来学习家用油烟机电机如何来进行接线。我们首先来看啊，他有六根引出线啊，这个黄六色的，那么我们一半接 p 一保护线，也就是说地线啊，还有其他的五根线，我们来看一下他的名牌来判断如何来进行接线。 好朋友们来看一下他是一个啊，一个啊，一百八十瓦的零点七安的啊，这个一样的一个电流。我们来看一下啊，这个黄色跟白色线之间啊，我们接了一个电容，那么蓝色的这条线啊，是接啊，一个 n 啊，就是接我们的零线， 红色啊，就是 h 啊，就是高速档位，那么黑色啊，就是 l 啊，低速档位啊，我们是通过名牌来进行判断。我们来看一下啊，他这个啊，电器原理图，我们一起来看一下 啊，如果我们不知道啊，这个名牌的话，那么我们可以通过腕表来测量这几根引出线，来判断如何来进行接线。 像蓝色线跟白色线啊，他的电阻值是最小啊，大约是十几二亩，所以说其实这两条都是一条线，就是我们的蓝色线作为零线输入啊，这里接了一个温度保险啊，接了一个温度保险，那么最组织最大的两根线，那么白色跟黄色啊，就接了一个啊，电脑啊，示威法的， 那我们来再来看啊，这个零线啊，蓝色跟横色之间啊，他的组织啊，就是排的啊，店小啊，小一，这个跟白色的啊，那么啊，这个横色的就是高速档位啊，高速档位啊，蓝色跟啊黑色线， 他的组织啊，又大于啊，这个还是在线啊，谁说啊，他这个是低速档位啊 l 好，关注我，每天分享更多更多的知识。

吸油烟机的维修方法今天来了，吸油烟机一共有三个部分组成，主板、显示板以及电机组成。这个电机如何接线的？前几天我讲了六线的接线方法，今天再给大家分享一下五线电机和四线电机的接线方法。五线电机和四线电机的风锈档位都只有两个， 首先还是要找到两根相通的两根线，蓝色和黄色二百二，蓝色和红色一百，蓝色和黑色一百四，蓝色和白色 组织为零，那么这两根线就是通的，通的这两根线可以并在一起，这两根线接电源的公共端和电容的运行端。我们再用公共端测试其他三根线的组织，测试黄色为二百二，测试红色为一百，测试黑色为一百四十。组织最大的 一根绕组就接电容的启动端，组织在中间的就是电机的慢档，组织最小的就是电机的快档。红色线的组织最小一百零二欧，为电机的快档。黑色线的组织为一百四十欧。电机的慢档，组织最大的黄色二百二十欧，为电容的启动端。 再说一下这个电容和供电应该怎么连接，运行端和公共端接电容和供电线，黄色线为启动端，只接电容二百二十伏的供电线，一路接待供供端， 另一路的火线呢，他经过电脑板到达电机的每个档位，这样电机就可以运转。再说一下这个四线电机两个档位的接线方法， 首先还是要找到组织最大的两个角位，红色和蓝色一百零五，测试红色和黄色一百三十七，再测试红色和黑色为五十， 那么组织最大的就是红色和黄色一百三十七，看一下其他几根线能不能找到比一百三十七更大的组织，再用第二根线测试，黄色 组织为二百四十欧，蓝色和黑色组织为一百五十三欧，那么蓝色和黄色的组织就为最大，这两根线就接电容的运行端和启动端，那么怎么找到他的运行端和启动端呢？再用其他两根线测试他两根线的组织，组织大的为启动端，组织小的为运行端。 蓝色的车是红色的，组织为一百零六欧，黄色的车是红色的，组织为一百三十六欧，那么这个黄色的组织大一点就是启动端，蓝色的就是电容的运行端。再把中档和低档找到 一百零六欧，一百五十三欧，红色的组织小的就是高档，黑色的组织大的就是低档。当我们的二百二十伏 进来之后呢，其中公共端到达主板的同时，已连接电机的公共端和电容，电机的启动端直接接在电容上，电机的几个档位直接接到主板相应的几个插件上，通过主板的控制再给电机供电，把电源通上。给大家演示一下， 如果我们通电之后，显示屏没有任何反应，找到显示板到主板的插件处，测试这里有没有五伏供电， 如果没有五伏供电，那么就是主板损坏，如果主板有五伏供电，那么就是显示板损坏。按下启动给大家看一下，现在电机就开始运转 电机的供电，他是通过二百二十伏的火线过来，通过这几个继电器分别给电机供电。在工作的时候，如果这个继电器没有输出，那么这个主板就损坏，如果有供电输出，就要检查一下电容和电机有没有问题，按一下照明 灯给大家测试一下照明天供电一共有两种，第一种是这个交流供电，通过这个继电器过来测试为二百三十七伏正常电机，我们刚才调试的是低档，现在测试他的低档供电为二百三十七伏正常。 再把万用表调到直流档位，测试他的十二伏照明灯供电为十二点七伏正常。这个视频看完之后，大家会修抽油烟机了吗？

塑封电机和铁壳最大的区别就是塑封，它是自带绝缘的，铁壳呢，它是金属外壳，所以它有多一条接地线， 这是一张电机接线图，这是电容，电容是不分正负极的，根据电机的接线路图提示，黄色白色是接电容的，那我们找到黄白，把它接在电容上， 黄绿代表地线，把它接在地线的位置，字母 n， 蓝色的线是零线，指这也是棕色，它代表中档， h 是代表快档， m 的绿色呢是代表我们的增压键，有的电机他是没有增压的，这个可以忽略，不接他就可以了。 l 是慢档，我们这边是用黑色的线， 根据这个电机的线路提示表，我们把所有的线接好了就没有问题，因为这个图片呢，我们是没有标增压的。我们最后补充一下啊，因为每个电机厂它的线路图跟它的颜色指示都不一样，具体的话呢，一定要参考电机的线路图再来操作。

在家自己要换油烟机，电机怕接错线，怕电机烧坏了怎么办？不用着急，我是经营二十五年家电，老董教你搞定。先看电机有几条线，这电机有四条线，再看电机上的线路图， 白色是接电容，蓝色是通用线，红色是快到，黑色是慢到。接好了试一下快到电路图是正确的，按照电路图去接。可以了，关注我家电问题不迷路。
