立式水锤消除器安装图

大家好，今天给大家讲一个关于水锤消除器安装方式。首先我们来认识一下水锤是怎样产生的， 当水泵突然停止运行时，水会停止向上流动，并在自身重力作用下顺着管道垂直向下冲，将产生一股强大的向下的冲击能量，这种现象叫做水锤 啊，我们对这个水锤的一个名词的一个解说啊，了解了，我们再看一下我们这几组图片的一个安装方式，第一种安装方式是数值的安装方式， 第二个也是一个数字的一个安装方式，第三个是我们的一个水平安装方式。 那我们来看一下我们规范灾用里面是怎么说的啊？我们来看一下 关于水锤消除器我们的种类，目前有两种，第一种是我们核塞式的一个水锤消除器，第二种是我们胶胆式一个水锤消除器啊，这里我们主要以核塞式水锤消除器为例， 这是我们的图集幺五 s 九零九，这里面它是给我们做了一个啊示范， 是一个水平状的一个安装。我们来看一下我们另外一个协会标准的 四点零点四这一条规定，佛山市水锤吸纳器已设置在靠近水泵出水口的拐点处下并水平安装啊，我们通过这一点可以看出来。第五，这里是水锤吸纳器它的一个安装方式。 接下来我们再看一个图集，这个图集是幺九 s 二零四杠一这一个， 我们通过这个图集可以看一下，他这个是表示的是一个水平安装的一个十八，这里有他的一个啊，名称据序号的一个表示十八啊，我们通过这三个图集的一些和规范的要 要求，我们对这个安装方式有了一个正确的一个认识。我们来看一下我们啊，一个实拍的一个图片案例 啊，这是我们现场一个实拍的啊，一个案例，这是一个在拐点处水平安装，设置了一个独立的一个支架，这是在啊拐点处设置一个水平安装的啊，这个也是一个水平安装的 啊，这个位置也是一个水平安装的一个水水消除器啊，采用的是我们的一个图四，嗯，幺五 s 九零九这一个啊， 关于这个水锤消除器啊，我们今天都讲到这里啊，欢迎点赞收藏啊，谢谢大家。

最近我的评论区里有人跟我讨论啊，说咱们这个水锤消除器到底是横着按正确还是竖着按正确啊？甚至有人翻到我的视频啊，说我视频里边那个水锤消除器， 他的安装方向就是错的，你得把它横过来啊，才才是正确的安装方式啊。我就感觉这些人学习真的是学的一知半解啊，就学东西时候只是学了一个皮毛啊，就是人家告诉你横着按，你就横着按，对吧？其实这个横着按是有一个特定要求的，只有在这种情况下横着按才是正确的啊。 我来给大家讲一下啊，大家争论最多的是这种情况，对吧？大家说这个水锤消失器要像这样一个横着安，对吧？那你说这个水锤消失器安在这，你是横着安呢？还是竖着安呢？他有啥区别，对吧？这种安装方法你安在这个位置，你是横着安还是竖着安，他没有任何区别，他对 水水消除的一个效果是一样的啊。那么什么样的时候横着按是正确的呢？这种情况横着按是正确的啊。当我们高空的水杂落下来的时候，走到这对吧， 然后顺着台方向，咣一下子就冲到我们的水池消失器了，这这个时候水池消失器对我们这个水流起到一个减震的作用，对吧？所以说你这么按横着按是正确的，对吧？那竖着按有没有正确的方式呢？也可以，对吧？像这样， 我们当有高空的水流，巨大的水流砸下来之后，砸到这对吧？他的力会向两个方向分散，向上一个，向下一个，对吧？那向上边这个力，哎，就被我们这个水锤消失器给他去缓解掉了，对吧？那自然而然下边力也是可以被卸掉的啊，因为水流的一个力， 这像四面八方的，对吧？所以说呢，我们如果是横着按这种方法，它的一个消力效果最好，竖着按 这种方法，他这个消力效果最好。那像这么按的时候，横着按和竖着按他的消力效果是一样的啊。那这种安装方式呢，你不能说他是错的， 只能说他的一个消力效果差一点，但他并不是说他不对啊。这个大家要知道啊，这个方法只是消力效果差一点，但是呢，他依然是可以去消除这个水锤的啊，因为我们这个水砸下来的时候，他的力是向各个方向四面八方去这么一个扩散的， 在这个方向时候把力卸掉的时候，底下的力自然也是可以被削掉的啊。如果是说能理解就理解，理解不了你就记住我说这句话就可以了啊。

各位朋友大家好，今天和大家交流一个问题，水需消除装置到底是装在控制阀前还是装在控制阀后呢？那么看一下问题啊。首先我在这个施工现场 拍到了这么几张图片，第一个是用的萧生指挥阀，第二个用的水锤敲出装置，但是这个水锤敲出装置是装在了控制阀门之前，也就是控制阀门和指挥阀中间，那么这一个是 这个水池消除装置装在控制阀门之后。那么这三种做法到底有没有规范依据，哪一种是正确的呢？现在咱们看一下规范的依据。下方给水系统这个规范当中八点三点三提到了，正常情况下，他的指挥阀已采用水池消除指挥法， 所以咱们刚才这一个销声指挥法是可以的。但是规范又规定了，如果你的消防水泵 控制高度超过二十四米的时候，要采用水锤消除器，这个时候手伸指挥，他就不能满足要求了，所以那么水锤交出装置，也就是水锤交出器，这个时候超过二十四米，那他就用上了，可是他的位置到底装在什么地方呢？那接下来我就要给大家找依据了。 大家看到，如果你采用水锤消除的指挥阀，也就是我只是用萧生指挥阀，那这个时候他是放在指挥阀的位置，当然也就是这个控制阀门之前也就和水泵，所以这是正确的。 那么如果是说超过二十四米，我用损失消除器图集上边给到了这么一个位置，那到底正确还是不正确呢？ 因为在消防验收的时候遇见了这么两种情况，一个是控制阀门之前，一个是控制阀门之后，到底哪一个更确切？ 这个时候我就要给大家整一句，这在五点五点十一找到了说停泵的水推销出装置应装设在消防水泵的出水总管上，这一句话就已经给他定性，什么叫总管啊？整个环中管网上，而不是水泵出口，比如说刚才这个地方， 如果像刚才这样啊，我即使把这个拔关了，那么我整个环网上还是看清楚了啊，顶上环装管网，我是联通的，那他呢？可以小起到一个总管上的水去消除作用，但是这种情况，如果我把出口盒关了 或者检修，那总管上就没有，他就在总管上起不到一个作用，所以这个并没有放在总管上，这 当然就不符合要求。有人说那还有后半句呢，以及消防给水管网其他适当的位置，这个适当的位置到底确切不确切呢？有没有规定说一定要装在这个地方？我只看到了总管上，然后我会给大家把水规的实施指南找出 来了，水柜的设施指南当中也提到了，在他的九十五页，给大家看一下，左下角，右下角啊，九十五页。九十五页提到了要在他的要点说明当中提到了水吹消除器要设在水泵出水管的闸阀后面，也就是他和五点五点十一是一致起来的 扎法后面也就是总管上，所以女丫头认为呢，是应该装在总管上。为了求证这一点呢，因为我们还在做着消防的审图和验收，这方面的专家工作我们都在做着，所以这个地方我也找 到了我审过的图纸，看到水审过的图纸当中也是提到了水泵，再看到了啊，这个是他的控制阀门，这是他的控制阀门，在控制阀门之后设的水是消除装置，这是一个工程，后来我又找了另外一个工程， 找到了另外一个工程的时候也是看到了这是控制阀门。哎，他设在控制阀门之后，也就是总管上边。 看到了啊，我来回呢翻了这么几个工程，都是这么一个结果，所以我认为如果你设置了水锤消除指挥阀，那么你是可以放在这两个之间是符合要求的，也就是控制阀 和水泵之间是符合要求的。但是你如果涉水垂销出去，那么这一种就是错误的，这一种是正确的，要放在总管上，也就是放在控制闸阀之后的管道上。 所以希望呃，大家对这个问题呢适当的留意，如果你有不同的观点，当然可以加我微信，咱们进一步交流，感谢大家！再见！

之前测试了南京屯的防水锤减压法，发现其基层的水锤消除器没有什么效果，今天测试更大的这种筒子的水锤消除器。首先是这款网上销量比较好的潜水艇牌的防水锤，搅发拧下，消除水锤的通棒 摆在桌上，和同类的其他规格产品的外观尺寸做一个对比。白色的这款是每次有酋长品， 右边的都是我从外贸工厂采购的，尺寸从大到小。由于测试的接头是四分的，右边的两款就不测了， 材质都是紫铜的样品，因为放的久，氧化后颜色变深了。拿个新的对比一下， 再对比一下南京潜水艇，还有一会要测试的，大一号的 一脚下尺寸，卡车量一下潜水艇的六十毫米左右， 南京屯的是十五毫米左右，中性对灶组一百三十毫米。 再看看直径，中兴队造组三十五毫米左右，潜水艇二十毫米，南京屯十八毫米左右， 放一起目测一下。 一会说是潜水艇和中性对造组，看看尺寸不一样，有多大区别。 与上一个侧减压阀的视频一样，分别在主管道的起点、管道中间位置以及挨着电磁阀的末端位置分别安装 并测试水锤的风筝压力，用手机慢镜头不着指针的快速移动测试开始，放点音乐舒缓一下心情。这次测试把视频放在一起，减少视频时长。 水垂峰直接定格画面， 看看潜水艇的统计数据，分析一下数据。 安装于起点中段末端时，军队安装位置前的水锤具有一定消除作用，但对安装位置之后的水锤几乎没有什么效果。比如 安装于中段的位置，对附近的中段位置和前面的起点位置都有一些效果，但对末端几乎没什么效果， 潜离末端越远，末端的水锤消除效果越差。然后继续看看尺寸更大的水锤消除剂效果是否更好。换一个音乐继续测试 水唇峰值得定格画面。 研究一下更大号的的统计数据，发现安装于末端的时候，对安装位置之前的所有位置的效果都很明显， 且效果明显强于潜水艇。比如末端不超过十公斤，而潜水艇的直接超过两层。但是视频可以看到， 安装于起点的位置的时候，有时候效果反而比潜水艇的更差，有一种石灵石不灵的感觉。原因得先看一下这种水锤 消除器的结构。常见的水锤吸收器的结构由两个部分焊接而成，上部空腔内内置一个带密封圈的锯柄。吸活塞，通过活塞上下移动压缩气体来抑制流体的冲击。例如水 问题就处在这个活塞，因为活塞越大，摩擦力也越大，导致水压不够的时候推不动这个活塞。这里也发现了一个问题，这种空气活塞式的胶圈磨损后会密封不良， 如果倒着安装，空气会从胶圈那跑出来，安装的时候千万得注意了老铁。然后本期的结论是，这种铜子水锤消除器的性能取决他的体积， 不过体积太大也不行，安装位置最好在全屋净水器的后面，主管分支之前，或者末端各个用水点前。下期最后一个视频，关于空气隔膜式的测试。

水锤消除器到底怎么装？现场百分之九十的人干的都是错的，今天给大家说两点，第一点，这个水锤消除器一定要水平安装，千万不能垂直安装，垂直安装根本就没法吸纳水锤。 第二点，这个水锤消除器呢，不必要每一个水泵的出水管都装，叫这个出水总管上装一个就可以了，既省时又省力又省钱，也容易吸纳水锤。这两点知识你学会了吗？

水锤消除器是这样安装、这样安装、这样安装，还是这样安装呢？ 对于水锤消除器安装，存在意义的主要是活塞室。一共有五本涉及水锤消除器的规范图集，第一本是幺五 s 九零九，第八十三页。我们先看图集，很容易让人误解成是这样的， 其实在图集中，符号只代表该位置有水锤消除器，并不表示水平安装还是垂直安装。比如水泵结合器，我们不能把它理解为这个是水平安装， 所以图集幺五 s 九零九示意的应该是这种安装方式。第二本是 gb 五零九七四杠二零一四消防给水及消火栓系统技术规范五点五点十一停泵。水锤消除装置硬装设在 消防水泵出水总管上，以及消防给水系统管网其他适当的位置。该规范说明需要水锤消除器的情况，安装位置在消防水泵出水总管上。 第三本是幺九 s 二零四，第二十四页。可以看到，该图集给出的位置是消防水泵出水总管和水平总管交叉处，安装方式为水平安装，但水锤消除器前并没有安装阀门，不利于维修。 第四本是 cecs 四百二十五杠两千零一十六水锤吸纳器应用技术规程四点零点四，活塞是水锤吸纳器仪，设置在靠近水泵出口的拐点处下并水平安装，如图所示。 第五本是中南地区工程建设标准设计几排水。图集第一百四十四页给出的安装方式是水平和垂直都可以结合五本规范图集要求，个人更倾向于是采用水平安装。对此你有什么看法呢？欢迎评论区留言探讨。

今天继续最后一组测试空气哥模式的水锤消除器。先介绍下这种消除器的原理，惊讶状态时， 压力罐通过一个隔膜隔开空气，雨水发生水锤时，通过挤压空气吸收水的动能，最终隔膜两侧的空气和水压力平衡。看一下这次测试的产品，比较一下个头大小。然后我们开始本期视频最后一个测试。 和之前的方法一样，分三个位置安装，慢镜头捕捉压力表，指针位置 好像没感觉， 没啥，没太大的反应。 分析统计数据与紫铜活塞是一样，减少了安装位置前的压力表受到的水推风筝，且效果也是体积越大吸纳能力越好。目前的测试结果，效果最好的是 一生的空气格模式，当安装于末端时，所有压力表几乎没有什么大的波动。其次是零点一六升格模式， 末端最低八公斤，这是三十五乘一百二十毫米的紫铜活塞式，末端最低九公斤。最后是潜水艇牌的防水锤脚阀， 十六公斤，没超过两层。南京屯的防水锤减压法只有贴近末端出水口的时候才具有效果，当安装于离末端较远的距离， 反而会导致管道一直保持超压状态。其附带的消除器由于体积过小，对水锤不具有消除作用，所以正确的操作办法应该是一只有当水压超过十公斤的时候，既是大部分净水器的额定压力，才需要安装减压法 进行静压的降低。二、如果安装了减压法或者指挥法，最好加装一个一升以上的 葛模式消除器，给被隔离的水流是放动能使用大号的直通消除器或者是品挤的大号压力罐也可以，但也可以装在保留学的地，或者不能把土地盘。 可以吸那电磁阀瞬间关闭的水分视频可以听到，不会像普通情况发出巨大的动动声。有智能马桶的网友可以试试自家的情况。关于水锤的内容到此就讲完了，可累死我了，大家下期见。

有些系统需要采取额外保护措施，防止严重的水锤和压力大幅波动。可选择庞通式水锤消除阀，该款阀门可感应系统压力，在系统正常运行时保持关闭。 断电时产生的水锤现象非常快速强烈。以下慢镜头显示了阀门在突然断电时的运行状态。断电时水泵突然停止，压力骤降，阀门第一个倒阀立即排出，阀门控制枪的水 阀门开启。在此阶段空气阀开启使系统吸入大量空气， 压力开始升高时，第二个倒阀启动，阀门消除了返回的高压水波，从而避免了压力大幅波动。

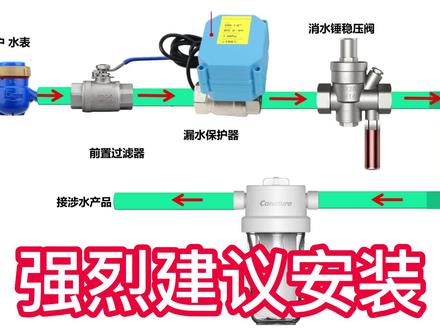

入户两件宝，漏水保护器，水锤消除稳压阀安装视易如图。漏水保护器主要作用是在有漏水的情况下切断水源。水锤消除稳压阀作用是通过消除水锤减少管路设备爆裂发生 水压，起到把水压稳定在正常工作范围内，防止高压爆破导致漏水。两个宝贝组合后起到一级保护和二级保护，避免因漏水导致的损失。漏水保护器动作演示。

水锤消除器到底怎么装？现场百分之九十的人干的都是错的，今天给大家说两点，第一点，这个水锤消除器一定要水平安装，千万不能垂直安装，垂直安装根本就没法吸纳水锤。 第二点，这个水锤消除器呢，不必要每一个水泵的出水管都装，叫这个出水总管上装一个就可以了，既省时又省力又省钱，也容易吸纳水锤。这两点之。
