我们利用三菱 g x word two 和发克头 i o 进行连接,做一个正反转的控制,这提醒图的正转反转,我们利用滚筒输出线的正反转运行, 这滚筒输入线,右击配置,默认情况下是朝一个方向运行的 这个数字正反是支持正反转移型的,我们选择这一个,下面一个是模拟量的信号, 负是负到正是负,可以进行滚筒输入线的一个速度的调整和一个正反的运行。编码器的功能也是可以进行模拟仿真的。 那个操作按钮盒, 正转反转,停止正转直视,反转直视,停止直视,这个机械按钮我们就不用了。还有一个是反转的一个电极方向,正转的一个电极方向, 这个是可以进行修改名称的。要点击反转, 我们将这个指示灯的信号给他添加到程序里面, 三四五三个正的指示灯, 动感一个动感自己的 这款灯的时候,这个灯不亮, 你放真, 你需要将 mfopc 里面的变量再添加进去三个指示灯的变量,右击新建变量, 坏事, 我也是 点击运行, 喝冰了用粘贴上, 如果这个连接不上的话,可以将新建的这个通道删除,重新再新建一个。 你已经放了个 io is it 池洞里面, 我重新连接一个, 这个灰色的就不行,这应该可以了, 正转对反转停止, 正反停止,那就是点击的正转,点击的反转正转指示灯,反转指示灯,停止指示灯, 这边呢就对应上去了,点击运行, 咱家装的是红色灯, 那是停止状态, 正装按钮 翻转 停止, 在按的时候好像时间需要长一点, 还会有一点延时。

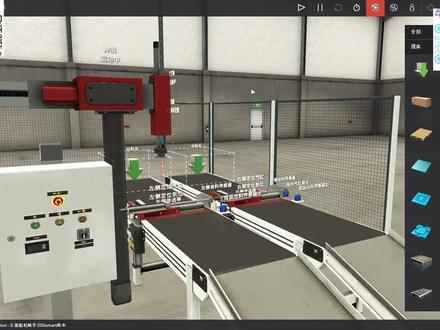

嗨,大家好,咱们在做一些项目的时候哈,有可能因为这个没有实物的 plc 啊,也有可能会因为这个现场的一些条件不具备啊,没有办法去调试,那么出于这种状况啊,咱们可以利用,比如说 a b 的 plc 的仿真软件,那么也可以去 利用一些第三方的软件去搭建一个三 d 的实物的场景,那么来跟仿真进行一个连接。那么今天呢给大家介绍一个啊,也是一个老款的软件了,一个 factory io 这么一个啊,虚拟的三 d 仿真这个实景软件。那么 今天呢,就是咱们来讲一下,如何利用咱们这个 a b 的 p l c 来进行一个啊,相互之间的通讯连接,以及一个场景的一个控制。那么首先咱们先了解一下这个 factor l 这么一个三 产地的这个场景的一些应用啊,那么这边呢我做了一些简单的介绍,那么超过二十种预设的工业场景,那么比如说一些输送带啊,分拣的一些场景,以及一些智能的仓库啊,这个场景也是非常多啊,可以自己自由的去创建, 那么这里面呢也是包含了很多的工业的部件,比如说一些这个啊,按钮呀,控制呀,包括一些电机传动呀啊这些提升呀等等啊,还是非常多的啊,啊,还具有这个数字量跟模拟量啊,这种配置 啊,也是非常方便。那么自己去搭建一个场景,比如说这些接近开关,一个配电箱上面的一些按钮,一些这个数值的显示等等,那么咱们都可以自己去创建,这边呢是一个 l 利用这个 模拟量来控制,那么这个 io 驱动呢?他这个啊 factory io 支持的还是比较多的啊,比如说咱们这个自己的 ab 的这个 plc, 包括西门子的啊,幺二零零的,还有这种摩托巴斯的这种通讯啊,他都是支持的,可以去 既连接这个实物,那么也可以跟咱们的这个仿真软件所建立一个连接啊,也是非常方便。这种搭建一些故障场景,然后咱们来进行一个啊排固的一些这个测试等等。 好,那么说到这么多呢,咱们来开始建立一个简单的项目啊,建立一个简单的项目,这边呢也是在虚拟机里完成,嗯,这边呢我已经安装好了这么一个 factory io 这么一个软件,那么首先咱们先打开这个软件,那么打开 之后呢,咱们可以看到这边呢有很多的一些介绍的文档手册,以及这个一些教程等等啊,也是非常多的。那么这边有新建打开有一些场景等等,那么这些场景呢是 内置的,也就是说咱们可以去直接调用这些场景,比如说一个啊传送装置,一个输送装置,对吧?咱们可以去调用这些场景来 去实际的去关联这些,比如说这个是电机啊,这个光电开关等等,那么还是有很多种的啊,比如说这个水罐啊,咱们可以利用它来控制演示一种什么呢? pid, 对吧? pid 可以利用它来控制, 还有很多很多的场景,咱们可以去自己去安装一个这么一个软件,来实际的去建立一个模型,咱们来实际控 指一下,是吧?那么新建呢,咱们就可以自己根据自己的需要,然后去比如说去添加一些部件了,比如说直接啊,传送装置,输送装置等等啊,很多很多, 那这边呢还有一些物体,是吧箱子呀之类的啊,比如说分拣等等,那么这下面呢还有一些按钮,那么也就是说可以在这个空的配电箱上去布置这些按钮的一个位置啊,来达到一个控制实际的这个物体的一个目的 啊,这就是一个场景的一些创建。好,那么接下来呢,我用一个简单的小例子来测试一下他们之间相互的一个通讯,以及咱们程序啊时机去控制,比如说一个这种的啊滚刀呀等等,好,那么咱们 重新来新建一个场景,那么咱们就用一个滚刀吧,就用一个滚刀吧,那么现在这个滚刀呢?是 停止状态,对吧?停止状态,那么在这个视图里面呢,有可以去点击添加所有的标签至任务栏,比如说他现在这个啊滚刀的一个点位,然后咱们点击这个上面的运行呢,咱们可以再这样去去强制他 弄强制之后,咱们可以看到这个滚道实际是在啊运动中了,对吧?运动中了,那么咱们再停止,是吧?他就停止了。好,那么现在呢,咱们来利用 ab 的 psc 的仿真来控制这个滚道来试一下, 好,这个先最小化。那么咱们用到的仿真软件呢?是这个啊,一个 a b 的新款的啊 a 口, 然后呢这边是有一个仿真的控制器了,已经是在打开的状态了,咱们来看一下它 ip 地址,幺九二点幺六八点一点幺零幺哈,咱们最小化。那么通讯呢?还是 i s links 这么一个通讯软件 好,那么现在呢,可以是可以看到这个仿真的控制器,已经是啊搜频到了,然后呢咱们再打开编程软件好,这边呢是打开了一个空的,咱们这个啊编程, 那么在这个是做这个程序之前呢,咱们先回到这个 factoryl 啊,看一下这个里面的一些点位的设置, 那么这一步呢就相对来说比较重要了,就是说咱们这个 factoryl 啊,如何来实现与咱们这个啊仿真的一个连接,那么在这个文件里面有一个驱动,那么在 这个驱动里面呢,现在是五,咱们点击这个下拉菜单,然后可以看到这边有 a b 的,像 logics 啊,五千啊, micro 八百, micro logics, s, c, s, l, c, 以及咱们这些摩托巴斯 t, c, p, 还有这种 o p, c 的 u, a, d, a, 以及西门子的这些 plc 啊,都是支持仿真,一个是跟实物仿真,一个是跟这个咱们这个啊仿真的控制技术啊,仿真的 plc 去来做这个通讯链接, 那么咱们现在用的是这个仿真的这个啊 p l c, 咱们在这边选择罗吉克斯五千,然后呢咱们点击一个配置,然后这边呢是啊幺零幺,然后啊这边也是幺零幺,那就对着了,然后呢波尔值, 因为咱们只需要一个输出,对吧?因为控制一个滚道,所以说咱们用一个输出点啊,剩下的都不用啊,都不用,都是零好,只用一个输出点,然后咱们点击自动连接,然后返回一下, 可以看到现在已经是一个对勾啊,绿色的对勾,是吧?就证明已经连接上了,咱们回到这边可以把它改成中文了,然后滚刀 啊滚道,对吧?可以改成中文,那么然后咱们再看一下驱动里面呢,把这个滚道连接到这个 变量上,也就是啊波尔智 alt 零,那么这个变量是死的变量,所以说呢,咱们这个啊,在这个啊编程里面创建一个变量, 然后它的是啊 b o l 杠 out 杠零,对吧?然后它是一个不尔之 好不而知。那么咱们现在把它下载到咱们的这个控制器里面下载, 因为现在是虽然通讯链接上了,但是咱们这个标签变量是没有关联上,所以说他这样有一个啊红色的感叹号。那么咱们现在 有一个错误啊,把这一段程序先删掉,然后咱们再重新再下载一下, 然后咱们切换到啊运行模式 啊,保存一下,好,这个时候咱们可以监控这个数值,对吧?咱们可以监控这个数值, 然后呢这边因为还是有感叹号,咱们先把它稍微断开一下啊,先把它断开一下,然后再断开连接,然后再连接好,现在已经是没有出现感叹号了,这边这个感叹号呢,是因为有一个,有一个强制啊, 那么这边呢我先保留,然后咱们打开这个程序,然后咱们把这个值强制为一,可以看一下滚刀的实际他动不动,好,咱们可以看到他没有动,但是呢这边是有一个 强制没有释放,咱们先把它释放一下,是吧?他也就已经动了,然后咱们把它切换为零,是吧?就已经停止了。那么相应呢,咱们可以在程序段里去做一段程序,然后当我点击一个启动的时候 啊,然后启动的时候咱们启动一个滚刀的零,好新建这个启动, 然后咱们上传到仿真里面。 好,那么咱们再观察一下这个滚刀的运行,然后我现在把这个点位啊,在这个听图上强制一下,然后切换一下, 是吧?现在滚刀就已经运行了,那么停止好没有问题, 那么这个仿真呢,就已经成功了,那么相应呢,咱们把这个停止下来,在这个滚道上你可以去添加更多的内容,比如说一些这个测高的一些这种设备,对吧?测高的一些设备,还有一些 这个啊,光电以及接近开关等等,那你都可以去网上加,那么根据你这个需要去布置自己的一个场景啊,我觉得还是非常好用的,实现一个这种实物的三 d 仿真啊,如果感兴趣的朋友呢,可以去下载一个, 真正的去来操作一下啊,毕竟不需要实物。那么 pr 四也是仿真,然后这些东西呢都是通过仿真来建立起来一个通讯建立起来,一个控制。 好,那么今天就简单的给大家讲一下这个软件,谢谢大家的观看,那有什么问题呢?可以在我的评论区留言给我私信都可以,非常感谢啊,希望大家能够点点关注。好,谢谢大家,咱们下期再见。


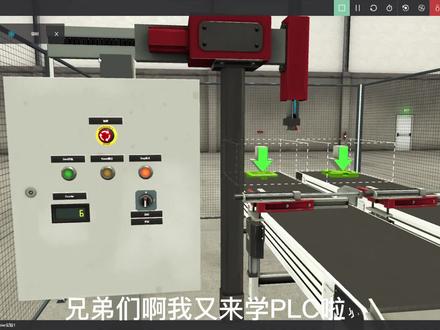

上次的 i o 这个软件如何与博图软件进行连接?好,我们现在呢可以看到这个是一个工厂 i o 的仿真软件,那么这个软件呢是一个比较强大的软件,它里面呢有很多的一个场景都供我们进行一个呃练习或者使用,是我们初学者比较好的一款学习的一个软件, 那么他如何跟我们博图软件进行连接呢?首先我们打开博图软件,那么打开博图软件之前,他需要有一个新闻者的博图的工程模板,通过模板呢才能跟我们这个呃 io 这个软件呢进行连接,我们把这个呃幺六版本的一个呃模板呢打开这边呢有一个幺五幺六,然后我们双击打开, 那打开了这个模板之后,打开了这个模板之后呢我们可以看到它里面呢是有一段程序的。 好,我们现在呢呃打开它,接下来我们切换到项目视图, 在项目试图当中我们可以把它的程序打开, 在主程序当中,这边这个程序呢是他原先已经写好的程序,那这个程序呢是我们后面写的一个程序,这个程序呢不要删除。好,然后接下来我们打开仿真, 点击装载, 点击启动,点击完成。好,那么此时呢我们就可以监控这个程序。 好,现在可以看到这个程序呢是没有任何问题,这边呢全部显示是一个绿色的,那么接下来我们只需要打开这个呃 fact iro 这个软件,然后呢我们先把它给关掉,呃,先不保存,此时我们再打开这个软件 bags are al, 打开之后呢我们可以看到这边呢点击场景,在场景这块呢有这种场景呢,可以跟我们进行一个选择,进行练习也是他自带的,当然我们也可以自己搭一些场景,那么选一个最简单的。好,那么接下来我们要怎么办呢?要点击文件,这边呢有一个驱动,我们要 选择它的驱动是仿真还是真实的一个 p l c, 如果真实的 p l c, 你就用幺二零零,幺五零零或者是其他的都可以,这边都有选择,那这边我们是用了仿真的话就选择 p l c sim。 好,接下来在配置这一块呢,其实它就会有一个自动连接,这个呃,选项,你勾选它了,那么你就可以自动跟你的 p l c 呢进行一个连接,好, 接下来他呢呃,正在连接的一个状态,那么在这里我们可以看到有一个勾,这个勾呢就代表是你是连接正常的,你这个仿真软件跟你的 plc 呢是正常进行连接,接下来他就会可以有一些点位,比如说二零点零,二零点一 偷电铃这些东西呢都可以关联到你的出,关联到你的 p l c 当中去。好,这就是它的一个连接方法。
