oppocd 第二篇装修设计第九课,天花布置图绘制大家好,这节课我们来讲装修设计中 cd 的使用天花布置图绘制。首先呢先讲一下,一般做装修设计先做出原始结构图跟门面布置图, 然后我们就跟客户谈单,客户确定好并完成合同之后呢,我们设计师再根据客户的要求将后面的平面图纸画出来。下面讲一下天花布置图, 我们先把原始结构图复制出来,然后删除里面的标注,在我们删除里面的标注以后呢,我们来进行天花布置图的绘制,首先呢主要是用到一个多段线, 再就是用到填充命令,这里怎么画呢?我以一个房间为例,给大家画一下,按照他的顶点 画一个矩形,然后用偏移,偏移多少呢?一般我们的房间里面也就是用一个实稿线来提线, 然后我们就偏移八十,这时呢我们就把我们这十道线或者出来了,然后呢我们再将它往里偏移, 因为实稿线吗我们要看到他一个效果,这里呢我们也是用便宜命令,一个往外便宜,一个往内便宜,便宜完之后呢,我们将这两条多端线 给他改成八号寺,这样我们一个房间的一个天花布置就可以了。然后我们在这个厕所厨房这里 的填充呢,我们同样是先绘制多段线,将他的这个房间框选出来,然后我们用 a 尺填充我们需要的一些材质,这里呢我们可以输入 t。 首先呢我们这里用户定义,因为我们这里填充的是三十乘三十的一个方格,我们用户定义, 然后角度不变,双向,这里呢我们图案填充的一个圆点,我们要指定圆点 添加,失去点失去, 然后指定原点, 这里的间距呢我们改成三, 这样我们就填充进来了,但是填充的时候呢,我们要将它的 起点找好,是从这个角呢往这边铺设的,还是从这个角往这边铺设,所以我们要设置好,他得单击指定新的起点, 这样最后我们确定好了,这就是我们的吊顶。下面呢讲一下我们的客厅, 客厅呢同样我们也是用矩形,但是我们要根据尺寸来进行偏移,这里面的石膏线呢也是偏移出来的,这个黄色的是我 我们的灯带,这个我们也是用偏移,之后呢改我们的线段,在特性匹配里面找到我们的虚线,然后将它改变。最后呢我们要将我们的这个 标注下沉了多少是用负数来表示,然后我们灯具呢打开我们的图库,然后根据我们喜欢的一些灯具啊来进行一些复制,然后粘贴过来。在这里呢我们要讲一下灯具的放置是怎么放的, 输入 找一条线,然后将我们灯具放的时候呢,补回他的终点就可以了。 厨房厕所呢这些东西就没有必要,这样我们只需要找一个房根放上就可以了。最后呢我们将我们的石膏线也好用了多少,石膏线房顶的刷白 铝扣板是用我们用什么材质的将它标注出来。 最后我们改一下这里这个颜色,没有改,这个应该改成八号色。 最后我们将图纸这里改成我们的天画布置图就可以了。
粉丝8264获赞1.7万

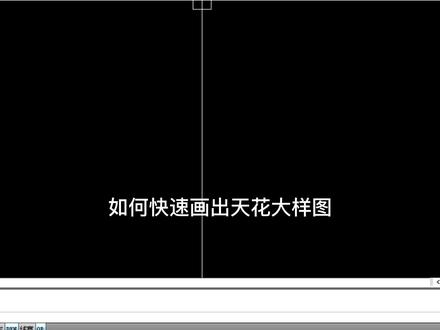

如何快速画出天花大样图?输入命令 t h h 出现控制面板以后,我们可以设置灯槽深度、挡板高度,或者选择造型,左边造型或者中间造型以及右边造型 确定尺寸,点击确定以后框选大小,这样一个天花图就做出来了,你学会了吗?

所以分析了一下图片给大家展示。分析了一下之后,我们在这里做个什么造型呢?就做一个,就做一个这样的造型。嗯,这这种图可能大家看起来有点费劲啊, 等下我来,我来画吧。我先边画边讲吧。 这里过了两百五,这里过来这里过来,这里过来。 就是便宜,全部都便宜两百五。 咳, 为什么会说要过来这里要便宜两百五,这里为什么要要便宜成两, 这里是一百五。 为什么这里要两百五,这里要一百五。这个是这个。这个的做法是根据你客厅的大小, 根据你客厅的大小来决定的。就是说如果说你客厅占比的面积比较小,那么你这里的厚度就是你可以 少一点,做成做到一百五,两百都可以。这是根据实际的情况来定。然后平面我现在就可以,就是这个吊顶的造型,平面给大家就展示完了。 但是大家看得懂吗?看得懂这是个啥意思吗?看不懂。正因为看不懂,所以我们还要给出他的节点图。节点图怎么给我现在来画给大家看啊。 我们去怎么去理解他?我们以这个墙为基础,相当于我们俯视图,就是真的很比他高的地方去看他。我们把这里给他切一刀,把他这样切一刀, 切刀以后,我们的视角就就站在这个视角去看他。你不管他能不能看见啊。你,你要非要抬杠,你说我,我没那么长的砍刀,没有那么几十米的大砍刀,看不下去。 我你这个叫我怎么去解散?就是,就说的是 这个晚上你老婆给你打扑克的时候,你问他吧。我其实确实没法解释, 你就想成理解成我这里给了他一刀,把这里劈开了,就整个这这,这里还劈开了,我就站在这里,我不管是飞也好,我我怎么样也好,穿着红内裤也好,我就看到能看见他。那么这是一座墙, 这种这就是靠的,靠的是这个,这个面就是这个。这个面什么意思啊?就是算了吧,我跟大家一起画出来吧, 这组墙就是这个面,就是这个断面,就就这个面,我们画就是断面,但是但是上面我们不用画,下面我们不用画了,全部表示出来,因为我们不需要。 那么这时候我们怎么玩?我们就告诉看图之人,这里没有玩, 这里没有啊,上面还有东西, 这个下面一样的 也有东西,这是只是表示一个断面,我们填充一下, h 填充,按着 t 选择 混凝土, 这就表示混凝土墙,但是也可能这里是砖墙,但是无所谓嘛,我们都可以表示成混凝土墙。 然后就是这个吊顶,这里要出来,我出来两百, 就是这根线,我们把它立起来,立起来看的话,这就是两百五的距离,还要出来一百五。
