广东拿斯特应急照明箱用模块怎样控制

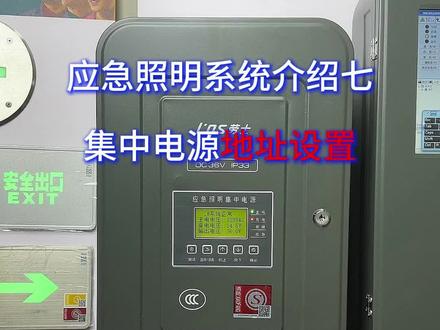

六百瓦一千瓦应急照明集中电源接线片液晶显示屏可查看主电电压、被电电压、输出电流等参数。内部结构由主控模块、对用电源模块和显示模块组成。 集中电源接线请从机箱下面的预留进线孔进线，切勿随意在箱体上钻孔会破坏设备的防护等级， 且钻孔所产生的铁碎等异物会损坏设备。因不按国家标准和产品说明书安装导致损坏的设备不在质保范围内。接线前请断开电源，确保接线安全，并确定所有接入的线路没有短路或接地现象，确认线路正常就可以开 开始接线连接灯具回路端口。这是第一回路、第二回路、第三回路、第四回路、第五回路、第六回路、第七回路、第八回路。输出负极为灯具接线负极， 输出正极为灯具接线，正极、负极共用，且单管辐射应急照明及中电源或应急照明配电箱至灯具回路线长一百五十米以内采用 zinrvs 二乘以二点五平方毫米双角线 一百五十米以上采用 zinrvs 二乘以四平方毫米双脚线穿 sc 二十管，肤色 不限距离。具体参考此表的要求，每个回路最高待在瓦书 控制在一百五十瓦以内，总待在功率不超级中电源总功率的百分之八十。连接通信总线分两种连接方式，一、菊花练方式、二，手拉手方式。 应急照明控制器至应急照明及中电源或应急照明配电箱的通讯线采用 zinrvsp 二乘以一点五平方毫米双脚线电阻开关 拨至上端暗处为开，拨至下端一、二处为关，此电阻控制看易端口。菊花链连接方式， 连接通信总线 can 一端口 l 为副级， h 为正级。匹配电阻开关拨至下端一、二处，末端 设备连接看二端口。手拉手连接方式，连接通信总线 k 一看二端口 l 为副级， h 为正级。 电阻开关拨至上端，按处。末端设备连接看端口对应匹配的电阻开关拨至上端按处。 主机通讯有两组， h l 一组进线，一组出现。手拉手连接，不需区分进出任意一组进线，任意一组出现即可连接干接点外部联动墙体输入端口 是电检测干接点输入端口。当需要测试多个是电信号时，请使用此干接点输入方式。 如果仅测试一个是电信号时，可以使用试电二百二十伏检测方式。 干接点输出端口也可输出外部联动的反馈信号。当使用贝电电池组工作时，才有干接点信号输出，主电状态下处于断开状态， 这里根据客户现场实际情况，有需要就接，没有可以不接。此接线端接入直流二四伏或干接点，严禁将 ac 二百二十伏接入下一排端口接负极， 上一排端口接正极连接 ac 二百二十伏试电检测端口 n 接试电零线， l 接试电火线采用三乘以二点五平方毫米 bv 线。 主电源开关连接主电源输入端口 n 接主电源零线， l 接主电源火线。地线标志接地线采用三乘以二点五平方毫米 bv 线。 集中电源开机顺序。通电前必须确保灯具回路无短路接地现象。电池正负极无反接，打开线路的总闸，最后打开主控模块上的主电开关，再开备电开关。 打开线路的总闸，用万能表测一下主电源线的电压正常值，在一百八十七伏至二百四十二伏之间。打开主电开关，再开被电开关，测试设备是否正常。当系统正常时，显示屏会显示系统 正常。当系统出现故障时，显示屏显示系统故障，并有故障升提示。故障状态指示灯点亮，按向下功能键可查询故障信息和工作状态。 请按说明书的故障列表进行排查，将故障排除后，系统自动恢复至正常状态。本次观看到此结束。

应急照明控制器与集中电源或配电箱通讯总线接线说明本次视频主要以一台控制器连接二十台集中电源为例，来说明他们的通讯总线是如何接线的。 首先我们把控制器放置在一号楼的第一层，然后每一层各装一台应急照明集中电源，在二号楼的每一层各安装两台应急照明集中电源，三号楼和四号楼每一层都装一台应急照明集中电源。 项目的总体布线是竖型的拓扑结构，这里我们一栋楼就对应一种接线方式来演示，一、总线是连接方式 二竖型拓坡式。连接方式三，菊花链连接方式四、混合式。 由于双波马开关的集中电源通讯总线接线方式和单波马开关的集中电源通讯总线接线方式相同，所以我们以单波马开关的集中电源为例来做演示。 拨马开关的设置，拨马开关向上拨，为开的状态代表有一百二十欧母电阻。拨码开关向下拨，围观的状态代表没有电阻。 与看端口相邻的波马开关控制相应的看端口。当一个看端口同时有限 近有线出时，和这个看端口相应的拨码开关向下拨。当一个看端口只有线近或只有线出时，和这个看端口相应的拨码开关向上拨。 比如这里三个看一同时有线进有线出，拨码开关都向下拨。末端设备的看一端口只有线进，拨码开关向上拨，其他拨码开关都按这个规律设置，不再一一坠述。 首先从控制器出现，然后从一号集中电源的看一进线，看二出现 一总线是连接方式，从二楼开始都是一根总线，从看一进、 看一出，直到末端设备接看一端口，也可以选择接看二端口，控制看一端口的波马开关向上拨，代表看一端口有一百二十欧姆电阻，这个没带波马开关的看二端口同样是有一百二十欧姆电阻的。 末端设备的进线都要接待一百二十欧姆电阻的看端口，所以与上两种接法都是相同的，所有的末端设备都按这个规律设置，不再一一坠述。 一号楼连接完毕，接着连接二号楼。每栋楼之间的通信总线连接均由一楼的集中电源看一端口出现， 连接到另一栋楼的集中电源看一 端口，然后从看二端口出现。二、竖行拓坡式连接方式， 从二楼开始都是一根总线，从看一进、看一出，直到四楼的八号集中电源接看一端口，相当于前面的总线连接方式。 然后从六号、七号、八号集中电源的看二端口出现，连接到十号、十一号、十二号集中电源的看一或看二端口。 一楼从五号集中电源的看一端口出现，连接到一楼九号集中电源的看一端口，然后按之前的揭法从二号楼接到三号楼。 从九号集中电源的看一端口出现，接到十三号集中电源的看一端口， 然后从看二端口出现。三、菊花链连接方式，从二楼开始都是从看一进、看二出，即左进右出，直到末端设备接看一或看二端口，推荐用这种左进右出的接线方式， 按之前的接法从三号楼出现，接到四号楼。四、混合式 从二楼集中电源的看一进、看二出，然后从三楼集中电源的看一进、看一出，直到末端设备接看一或看二端口。 注意，请尽量使用左进右出的接线方式来接线。本次观看到此结束。
