如何在PPT上画连杆机构简图
如何用 ppt 模拟连杆机构运动？先看效果， 这个效果其实是有很大的瑕疵的，那么本期主要是抛砖引玉，给大家提供一些思路，希望能够看到更好的解决方案。好，首先我们来看一下，当我们绘制多个形状，比如说这是一个圆，这是另外一个圆，然后我们再绘制一条直线， 接下来我们可以切换挡步板式图，将这个板式的切换效果统一设置为平滑，修改一下持续的时间，返回复，同时图好，我们复制这一分成片。假定现在我们要将这两个球和这条线 连接起来，预览一下切换的效果。 回到上面这一页，换一下位置，将这两个球也用这条线连接起来，可以看到线段和球体相接的时候，会有一些智能的吸附点，如果我们吸附在某个点上，看看会有什么效果。 我们回到第二页，预览一下，依然是断开的，我们需要修正一下，我们可以选中这个线条。假定我们统一吸附到这个圆水平方向的两个端点，这里也是第二页，将这个直线也吸附到水平方向的两个端点， 我们来看一下会有什么效果。预览一下，看起来这三个对象就相当于一个整体，利用这个原理 就可以模拟连杆机构的运动，具体我们可以这么做，我们先绘制个圆，然后右击填充，改成白色，然后插入一个形状直线， 我们先绘制一条水平线，复制四个圆出来，我们将这条线和这两个圆连接起来，注意这里有吸附功能，我们可以统一吸附在这个端点上，右边的圆也吸附在水平端点上，复制这条线，到下面 观察一下这里的修点， 连接其他的圆，这里也是一样的道理。 好，然后选中所有的直线，修改宽度，比如改成三十，将线段的 类型改成圆形。好，现在选中这些圆。缩放 模拟连杆的连接装置，选中所有的直线段，根据需要修改这些线条的颜色，组合一下，等笔速放到合适的大小，放到合适的位置，取消走格。可以绘制一个形状，在流程图里面找到或者 光标移到这个点，然后绘制一个正圆，让他正好跟上面这条线相切。右击填充改成五， 宽度调整一下，颜色也改一下，可以变成虚线，然后复制到右边，修改下颜色，可以选中这两个图形，全部置于底层复制，这也不能拼。选中这两个辅助图形，可以将旋转角度 改成十五度，选中这个圆，利用参考性移动到合适的位置，在移动过程中我们可以发现他是有吸附功能的。同样操作，我们可以选中这个圆，也移到合适的位置， 利用切换效果预览一下。接下来我们可以复制这个幻灯片。同样的操作，我们选中这两个辅助形状，修改旋转的角度，这里的角度不宜过大，否则就容易漏效。如法炮制， 选中这个圆圈，移到准确的位置，这里也是一样。现在我们放眼看一下效果，第一次单击，第二次单击，其他页面的制作方法雷同，不再追述。那么如果大家有更好的办法，欢迎在评论区留言，感谢大家的观看， nice！
粉丝1.1万获赞13.3万
相关视频

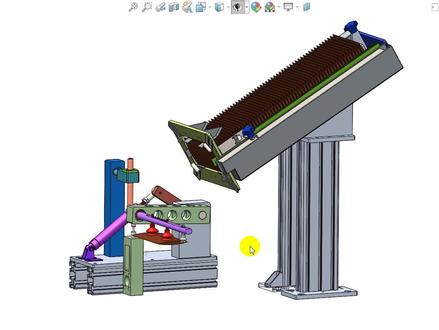

05:35查看AI文稿AI文稿这是一款六十度的一个翻转取掉机关，主要是取掉的话是取这种纸张类型的零件啊，然后的话它是采用连杆机构设计的啊，结构呢是特别简单，然后它的一个速度呢是可以达到一分钟一百二十件的。 好，那么我们来看一下这个结构怎么设计啊啊，首先呢我们啊在做的时候，这一方的话，我们会绘制的一个原理图啊，啊，我们就是这根杆的话是一根气缸杆，大家可以看到我们通过这一方完善顶升的。 好，当我顶升到这个位置的时候，大家可以看到就翻转的一个啊，这个六十度的，当我们往后拉，拉到这个位置的时候，大家可以看到拉到这条虚线的时候，他刚好翻转下来，是不是这根杆的话就是我们啊这个小臂，好，然后这根轴的话就是我们的一个大臂，是不是啊？大家可以看 拿到这个位置来，哎，这个大臂好，然后这一边的话是一个气缸，所以说我们所有的参数呢，可以都都可以通过他来定制好，那么这一方的话有全套的一个系统回答，包括自动化计算，气动电机，还有外构件，还有各种案例设备之类的啊，学完的话就可以做这一个飞镖设计 好，然后这一方的话有我们这一个所有的一些视频模型，然后呢啊全套的视频啊，这个辅助工具，三千套设备模型，还有这个每周更新以及动画原图家具啊，机械 baga 小车。好，那么我们来看一下这个结构的情况啊，首先呢我们来看到这一方的话，我们刚才说了 啊，以这一点的话为圆心的，然后啊这个小杆的话是一个什么？是一个白杆，对不对？是一个这个，呃，就是我们推动的一个白杆。好，那么这个 白感的话在做的时候跟他的话是，呃，这一个什么他是一个联动的啊，联动的他跟他是就是类似可以做的一个平行的状态，那么推动他的时候呢？哎，这根轴的话也是翻转的 好，那么我们啊在连接当中的话，这个连接方式呢尽量采用这个。呃，叫什么？叫做我们这个螺纹连接啊，就是夹紧的连接啊，夹紧啊，因为我们啊这根杆子如果说固定的这根杆子的话要可以调整这个角度。 好，后面的话我们啊在做的时候这一方的话我们可以直接采用这种顶丝啊，顶紧就好了，就这种啊直接拿这种螺丝锁紧就好了，对不对啊？相对来说不要太松动啊，一边啊作为一个调整就可以了。好，然后里面的话我们加这个轴承，一般来说啊加这种深勾求轴承就可以了啊，像这种载黑 不大的，是说我们在安装的时候呢，不需要呃特别大的一个这种啊结构，因为他主要是取一个子方好，然后啊这根轴的话我们在用的时候可以做到一块铝合金的，然后打孔的话主要是为了避免这个啊重量过大。 好，后续的话我们啊大家看一下啊，在做的时候这一番就是通过这个气缸啊推动他的，然后实现他们两个摆动啊，就这么一个结果。 好，后续的话我们啊在做的时候这一方呢是一个气缸的一个连接好，那么气缸连接的话是往后拉的，大家可以看到这个气缸呢是会啊浮动的，所以说气缸这个位置呢，是给大家加了一个什么，加了一个这种浮动的一个头子的 啊，这一种摆动的一个位置好，后续的话我们啊在做的时候，我们这一方气缸往上推的，他这一方就要翻转好，那么这个翻 翻转的一个情况的话，我们这个位置呢，是啊这根轴的啊，这根轴的话里面是做了一个轴承啊，做了一个轴承好，然后的话我们啊在用的时候的话，我们只需要什么，我们只需要往下扳，哎，他就实现了一个旋转的 好，实现一个旋转再往下一直运动呢，他这一方的话就会实现上下运动，是因为我们摆动的九十度的 好，那么整体的话就这么一个结构啊，其实啊这个连感机构的话并不复杂，我们只需要啊把这个原理图呢给大家啊绘制出来就 ok 了， 好，就 ok 了，好，后续的话我们啊在用的时候大家可以看到往下拉的时候，我们要求呢是停留在我们这个角度当中呢啊，我们这一方的话加了一个缓冲器啊，加了一个缓冲器啊，然后的话，呃，能够缓冲这一个下压的一个速度的一个震动好，然后我们往上拉的时候，大家可以看到啊，这 的话是要取这个料，所以说我们在做的时候呢，这一番是做了一些，呃，这个限位啊，就是我们这个板的一个限位的啊，避免他啊，就是啊没有这一个拖拽的时候掉下来了，所以说我们啊这个板，这个板都是做到一个挡料的一个板 啊，然后这个软啊，这个料的话他是柔性的，所以说一拖他就出来了。好，后续呢，我们啊这一方的话料盆大小呢也是可以调整的，通过这个铁片的。好，然后上面的话我们在用的时候要做一个压紧的机构，他压紧往下压，然后的话让他有一个掉下去的一个力。 好，然后最后的话这一方呢有一个什么呢？有一个传感器啊，就是当我们啊这一方如说没有料了啊，那么他在做的时候，呃就会报警，或者说啊出现这个停止供料这一个，这一个 情况。好，然后呢我们啊在做的时候，这一方的话是我们的一个原理图，大家可以看一下啊，可以看一下啊，在做的时候这个就是我们气缸的往后拉，哎，那么在做的时候他就会呃放平，对的往上推，哎，那么就他就可以实现一个六十度的一个翻转的。 好，那么在做的时候啊，这个结构的话他还有一个连杆是在这个位置的，这个位置一个圆，这个圆的话我们在做的时候他是呃做到了一个轴承加一个直线轴承的一个结构。好，那么整体的话就这么一个情况，感谢大家观看。
