众泰SR7中控屏维修教程

众泰 s r 七开机白屏开机检测开机检测怀疑屏幕的问题， 拆开量这些电压都是没有这些负压，这些没有，只有一伏的电压，电压明显不正常，正常应该在五伏。这个电压是从从主板过来的，应该是主板电芯片出了问题， 目测应该就是这些地方打的胶的地方，哪里出了问题 是可以主机检测应该就是这些地方打的胶，这些地方还有这个电源芯片应该有腐蚀的地方，应该清理了就好，如果不清理了， 把胶处理干净，如果不好的话就要换芯片了。这个机器就是那个五伏电源芯片损坏了，他的电压输出只有一点几伏，更换过后可以了， 现在所有功能都正常，这导航。

哈喽，大家好，今天滨河锅分享一个众泰 s r 七，原车是一个大的竖屏机，一直卡车标不进系统，然后空调也没法使用。众泰 s r 七卡标一直不进系统，准备开挂， 直接用撬刀把这个中空面孔撬出来，这个是一个整体塑胶扣的，这个比较好撬好。把这个插头拔掉，然后平一二三四五六六个螺丝拧掉 就可以看到主机了啊，主机上面四个螺丝拧掉就可以拉出来啊，把线拔下去，现在已经重新烧入了数据了啊。 ok 了，现在已经搞定了，先给数学学重写，转回来一切工作正常。 ok， 完美修复啊，音乐空调控制全部正常啊， 倒车影像 非常 nice。

众泰 s r 七，这是江西的一位朋友寄过来的啊，寄了一个主机，这个机器故障现象就是空调打不开，按键也错乱，我们来测试一下，看 好机器的话已经进入了主页，他这里音量加减，这里显示为零，我们点一下加这个数值，一直变不了，好变不上去， 这个触摸相当于是没反应，然后这个亮度是可以控制的，但是音量控制不了，还有他这个空调哈，这个空调他也控制不了，正常我们没有装车的话，他这里是不能有显，这里是没有显示的 啊，然后我们本来按这个加减，他也是能控制的，这个控制不了，像这种问题的话也是这个机器的一个通病，我们今天 给他修复记像这种问题啊，记这个主机就可以，我们把主机打开来哈，他这个问题就是下面底板的问题，导致我们现在把底板给拿出来， 像这种问题啊，就是这个底板问题，我们对这个底板进行维修就可以啊，具体维修方案的话，以前我也是有 做视频出来啊，这个我们大概花了两个小时左右，然后修复好，现在把它装起来再次测试一下看， 我们现在装好了，现在这个音量加减，你看我们正常的加的话，他就可以了，刚开始点这个是没反应，这个音量的进度条也没有，然后空调这边的话也是哈，空调正常的 的话，我们打开没有装车的话，他这里是灰色，装车之后的话他这里就能正常使用了。像这个机器的话，我们也是修了很多，这种问题，也是一个通病哈，如果需要维修的话， 直接发这个主机过来就可以，我们大概两三个小时就能把这个问题修复好。

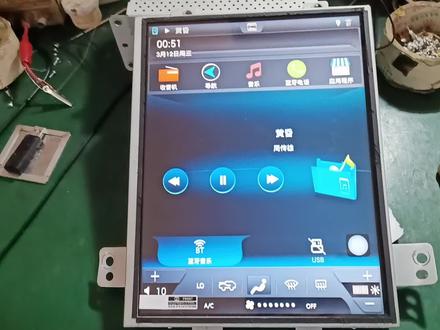

嗨，大家好，这台机器的话是众泰 s 七的一个原车导航哈，锁定公司生产的，型号是 ct 八四四。 这台机器的话就是一个不触摸的问题哈，然后跟他换了一个触摸屏，这是原配的一个触摸屏，打烂掉了，导致不触摸。 那其实这台机器啊，最多的问题就是不开机啊，然后空调没作用，不进系统，还有花瓶，这三个问题是最多的，不开机的话一般都是这个主板的问题， 这个主板下面他有个核心板，核心板他打胶了啊，打胶了之后的话，然后导致线路烧坏掉，开不了机， 然后花瓶的话是这个显示器的问题，这种问题的话也修了好多。 我们现在把这个主机已经拆开来了，他这边的话总共有三个版， 这里一个小板，这个板的话主要是蓝牙 gps 定位，然后那个 wifi 全部在这个板子上啊，通过这个排线连接起来，然后这边的话一个大散热片哈，这个散热片也是发血本的哈，这么大一个散热片， 他下面盖的就是他的这个核心板啊，这是核心板，我们把核心板也拿出来， but， 这个的话是一个核心版，然后这边的话就是一个控制版 mcu。 呃，空调这些功放都是在这个板子上，分为三个板子哈， 最容易坏的就是这个核心版的这个核心版，你看这个是这个电源管理芯片，这里烧掉了哈， 开不了机，这是第一个。还有的话就是卡标，卡标的话一般就是这个数据芯片啊，这是一个美光的数据芯片，它里面系统掉掉了，他就会卡标啊，然后 这边，呃，空调没作用的话，一般就是这个电路，给大家看一下，就是这一块电路哈，这个是管空调的那个 芯片，这里打胶水了哈，然后导致线路腐蚀，线路腐蚀的话就会导致我们这里没用，我们这个板子啊，烧成这样，他主要就是因为这里 这个芯片烧掉，然后把十二伏直接拉上来，拉上来然后就会把这个芯片烧成这样啊，这个机器主要的话就是一些这样的问题，我们在实际维修当中遇到最多的 啊，这个就是众泰 sr 七啊，主机的一个内部框架构造哈，他的板子啊，其实这款机器的话也修了一些啊，今天和大家分享一下。那我们今天主要聊到这里，我们下期再见，拜拜。

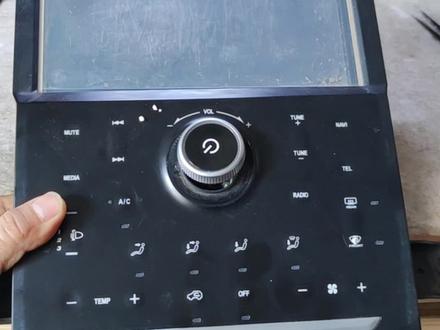

啊，观众朋友们大家好啊，众泰 s r 七的那个主题曲啊， 他的是这个主机后面啊，这是主板双层半的，这一个双层半件。这样的 啊，他这个是这里已经烧掉了的啊，已经烧的很严重了，烧黑了这里啊，这已经把这边烧穿了啊，我们接下来我把这个看一下是什么问题。 好，我们把它这个翻过来，把这个大的这个电杆啊，这个电杆，把这个拆下来，把它取下来， 把这个平面一压，这边就可以起出来了，这个角已经烧断了一个这个板这里已经烧的很黑了， 清理一下啊， 哇，有点严重， 好，我们拆掉电容跟拆掉这个电杆，我们分析的就是这个，这个点，十二附近的到这个点这里啊，这一段烧掉了把，通过烧烂了啊， 其他的就没有什么，我们等下接着把它装回去，把这根线飞到这里来就应该是没问题的了啊， 等我接着把它装回去， 把这个脚断掉了，这个给他接上。 这脚不是烧断了吗？这边少了个脚啊，只能把这个接出来就可以了。 刀片关一下这个屌丝线， 这是穿不过来的，应该是穿不过来的，穿不过来我们飞一条线去上 这个饺子怎么接？一条线接，接着放在这里， 注意不要挡住了， 等下咱们把它点点掉吧，点点掉固定就可以了， 看一下他有没有短洞，找个 d， 这边就是 d 啊。嗯，是个型的哈，没问题的。 ok， 好，我们该焊的焊，该焊的线那些补的都已经 不玩了啊，这是刚才烧的那个冒烟的那个痕迹啊，咱们把它给装回去啊。 好，我们把这个机器已经组装好了。呃，这些线也插上去了，咱们就把它通电四下加上电源。 啊。已经开机了啊，因为他寄过来时候这个钮也坏了，我们也把它换了一个这个 旋钮啊，旋钮的话我就不做拍摄了，咱们来搜个电台试一下。 东莞交通广播。你在东莞啊？是的，东莞电台啊。 美型地图这头也是很 一万一千一百一十一份爆款，真五折优惠就要送真格，养车就是国五，全球流行乐坛唱价入侵你的听觉世界， 出门什么的正常。这空调那些在车上才能试的，内地潮、港台位日韩流、欧美风，点燃身体里的每一个衣服，坚守属于自我的音乐态度。 静音音乐榜，驾驶音乐好榜样 啊。中队二十二期的机子就修到这里，谢谢大家观看啊！

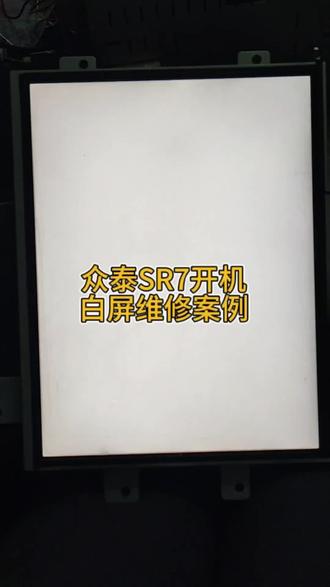

今天维修客户发过来的一台众泰 sr 七原车竖屏，问题就是这种开机白屏， 这个是众泰原厂的机子， 我们拆开看一下，是屏坏了还是主机坏了，把显示屏的后盖拆开， 这里面就一个显示屏，几个插头，没有什么配件，没有什么原件的话，那应该就不是这个版的问题，还是主板这边有问题了，这上面就一个屏的插座，背光触摸屏。拆了半 天，终于把这个几块板子全部分离出来了，这一块还有一块，这下面还有一块，总共有三块板子，应该是出问题的，是最下面的这一层电源板， 这个仔细观察之后发现这个电源 ic 已经烧了，这个地方已经烧了， 这个电源 ic 烧了，没有五福输出，造成整个机子一点电流都没有，你看一下这个地方已经烧穿了这个电源 ic， 更换了一个五伏的降压 ic， 坏的在这里，这个是好的，换上去的，还有一个 屏幕的三点三的降压 ac， 这个这个也是对地短路了，这两个管子都烧了，换了两个管子，我们把屏幕接上，开电源看一下，已经开机了，显示中开了正常的屏幕，这里有一条亮条，这个就没办法了， 那就已经修好了，就更换了两个芯片，出没正常导航，那就已经修好了，摆平。
