大家好,我是曾公,这个机器是一台步步高的复读机,这个机器有点特点,电控的复读机相对来说比较少,没有按键, 这个机器目前是通电,没办法播放磁带。居然是电控的机芯,那我们直接开拆这个机器,看一下它的结构,没看到螺丝,螺丝呢?要么就是电池的电池仓,看一下电池仓里面,这里有几颗螺丝, 上面的螺丝应该在磁带仓啊,真的在磁带仓,那我们把螺丝给他打掉,先打掉磁带仓的螺丝,这个螺丝挺长的, 这边还有一颗螺丝,打掉电池仓的螺丝,这螺丝全部就给他打完了,我们把这个螺丝给他拿出来,螺丝打完之后,我们把这个外壳这样用指甲给他划一下, 这就可以给他划开一个缝,这个面板就拆下来了。面板拆下来之后看一下这个机芯里,机芯里面做工还是相当不错的啊,后期的产品主板都是设计的很好啊, 印刷线路板走线非常的规则布局,这个时候的产品看一下都已经接近现代的这些主板设计的风格了,已经设计的相当的好了。 线路布局大家看一下这个里面很多灰尘,很脏,这上面的灰尘刷一下屏幕,其他的透气的产品相对老化的不是很严重,只需要更换一下皮带,加点润滑油就可以了。有动手能力的啊,自己都可以拆开啊, 自己弄一下就可以修复,可以让他复活。搞一点酒精,给他把屏幕洗一下,这个屏幕这么脏,这个上面也有点灰尘,脏,机芯给他换了皮的, 给他清洁了一下,现在我们把这个磁带仓,磁带仓的弹簧的触点给他打磨一下,全部生锈了,后期的产品相对还好,老化的不是特别严重。 我们给他打磨一下,把这些弹簧的这些地方的锈全部打掉,一打就亮堂堂,给他打的干干净净,不锈钢的钢丝刷很厉害。好,差不多了啊,这就打磨干净了, 我们给他装个电池试一下,我们找四颗电池,这个电池放很久了,不知道有没有电了,四颗电池按一下播放不通电,屏幕都不亮,那这个电池是没电了吗? 电池取下来,这两个蓝服取下来,换两个普通的电池,那个电池没电了,换电池又开始转了,自检成功,看一下已经通电了,按一下播放又掉电了,按一下播放 已经来了,我们按一下停止,停止就可以了。我们现在把这个喇叭给他接上,喇叭就接好了。喇叭接好之后,磁头和压带轮这边我已经做了清洁了, 我们找一盘磁带试一下。英语磁带啊,这个东西听音词的绝配才有感觉。我们按下播放来了, unexpected particular, particular broadband broadband negative, negative testive test tube clone clone revise 按一下停止。 那这个机器的问题啊,没什么问题啊。嗯,就是拆开之后做一下常规的一个打理保养,然后就 ok 了。 电池仓,嗯,除一下锈,磁头压的人主导轴做一下清洁保养,然后就可以了。下来就会把这个机器的速度再给他做一个校准,他这个机器校准速度的地方在这个位置, 然后校准没问题之后装起来再测试一下,没问题就可以交付给客户了。那这个机器的拆解就分享在这里, 请多多指教,我们下一期再见。拜拜。
粉丝1.9万获赞15.1万

今天看一个这个东西比较有年代感,还有认识的吗?步步高复读机, 当年很火的一个东西。 步步高数码电控复读机,广东产的。这还有编号的,这都还在 一级两级、三级、四级四级呢。五号电池供电。 他这个也可以,就是插电 关开,咱有录音,可以录音磁带录音,那个显示屏,快进快退,充电 停止复读,录音放音。这边是一个音量大小的开关,这是一个耳机,还可以插话筒, 还有一块磁带,上海教育出版社。 这还有个耳机,这前耳机都是两个头,这应该是个中音孔录音, 这耳机岁月的痕迹,这是可以折叠的。嗯,就这么个东西, 用的时候是可以折起来个充电器,二百二十伏。这是一个 线控,应该就是插那个话筒的,跟读快进对比快退 放音,复读,这边还有一个锁定, 这边是一个音量球鞋, 应该现在这个可以用吧。现在手机应该用不了,但是两个头的有些东西因为我没有,只有那个三节的电池,没有四节电,所以咱们插电试一下, 没声音了。 这里面已经放了一个 什么牛津教英语的吧。牛津英语一年级,我换一个, 你给他试一试,咋不一样呢? 算了,咱们直接拆吧, 口感一二三三颗螺丝好像是进过水的。 里面是电池, 这边是正极,这边是负极,稳定电池仓 也是一个电机。 我这是干嘛的?这应该不需要天线吧。这边有一块铝箔一样的, 里面一个弹簧压实,里面不知道干嘛的揪断,揪断到时候再给他焊上。以前呢基本上都会佩戴这个绳, 基本上都会有,这个是全部下量, 看看这一侧啊,开关就是靠这个,这个这边这边就是个弹的,就是你开了以后他往回他会收回去,这边就是卡的, 下边按键加了这个海绵,这就成一个功壳了,啥也没有。我主要看这个吧,这边这个边排线也是看上去的, 这是干啥的?这上面也没开关啊。把这个东西可以拆下来拆掉,上面是一个磁头,这个磁头不认识,但是这个 这个我就不认识,不知道干啥呢。这个应该跟那个 pos 机上 是一样的,应该是一个圆的,我们拆下来拆下来看。嗯,好吧,看一下吧,这块呢就是放磁带的, 真的是上去了, 有这个磁带应该是卡在这上面以后,那就是这么转,这边磁头就压在这上面,磁头是卡在这上面,然后也下来压在这上面, 夺去上面的信息,当他转的时候这个这个东西会转下来,转下来的时候然后会带着磁带转, 带着他转,当你反转的时候他自带就不会转,这么转,如果带这边转,可能他会夺取这边的, 这么转都去这边,这应该是两边都转, 用个东西 看这个 头,然后这边是一个,这个就是以前的那个,跟手机听筒一样,不是跟手机松化器一样, 这玩意就这样放大了,松化器录音录音乐,但是现在手机的已经 已经很小了,发展的这个就是以前的,以前手机也是这么,但是比这个要小小很多。这两个插孔,二级插孔 上面明显有金水的垃圾桶,正面也是水很深,看不出来了。这个空纸白,下面是一块 粘的很紧,下面是一块牛屎芯片,控制这一块 还有个检测的,检测的这个标还有日期呢,夺走了,二零零二年六月一号,很早了,这钱的品牌步步高 产的出自一个这个东西,步步高以前手机也挺火的,步步高音乐手机,步步高主板编号 一串数字正面就出现,这是一个,这是一个录音,录音的一个开关, 这边是开,开了以后他就工作就可以给自带录音,说话他就会录在自带上面, 以前用过的应该都知道,应该都玩过,但这个这个东西应该是因腐蚀的很严重,分开了都两半了, 怀疑就是这个磁头坏了,读不出来。这边是一个电机,这个电机以前很常见的, 以前基本上都是这种,以前经常玩这种充电器,但是基本上能夹住, 这边是取不下来。这边就是一个电机带走这个龙,然后他这边是这个轱辘的,你看这是来回 左边,右边,左边,右边,他会都过去,这么转的时候,他就往这边带动这个龙,带动这个龙转,往这边走的时候他就会带动这个龙,带动这个龙转。 他的下边就是 有一个这个笼,主要就是这个笼子再来回过来,在这个大池里面,在这个大池半半圆的池里边来回这么做,但是我没看到这是怎么卡的。嗯,看到了, 他这个卡的是里边这个齿,他是个半圆,当中转过来的时候他会把这个挑起来,这个位置他就会挑起来下面一个半芽,他会把这个这一块顶起来, 当你起来的时候就是现在是起来的时候,等你下来的时候,他这个龅牙圆这一块,他会把这个压下去,他就会带下去,快顶起来。 这喇叭也是经历了很多,人生也是很坎坷呀, 多少我们再给他装上吧,简单拼一下,我试一下看能不能行。 好了啊,还高保证,妈的毛病都没有。这里边 他这耳机里边也是那种声音,就是那种噪声,应该就是就是这个玩意坏了,就是这个东西坏了,这个刺头应该就是这个刺头坏了喇叭,因为我换了一个喇叭也是好的,耳机插了也是没声音。 这个拆了看看复原件, 这边是一个葡萄,不知道不知道是锁定什么玩意的,这是个锁定,不知道干嘛用的。这是一个插孔,这个孔要比其他的其他的耳机孔要大,这边是一个松花器, 然后这也就是耳机也是可以,这个也是可以录音的开关 这么一个东西。这个主板也很早了,是零二年四月二十号的,到现在多少年了都。 这个磁带很多人也拆过玩过,小时候经常拆这个磁带, 看出来了,反正都是坏的,没啥用,顺便再看一眼吧, 是一层薄薄的纸片 磁带,小时候买这个就是听英语,听课要干什么,这个就磁带, 记得小时候经常经常拿这个来玩,跟以前那个录像带一样,就是这么个东西, 尝尝。这个就是他这个录音的也是一样,就是把你说话的声音全部记录在这上面,然后用那个磁头再读取出来,这就是以前 一种记录的东西。磁带现在放多方便,全是智能设备,硬盘内存啥的, 松鼠以前都是用这东西磁带唱的歌全录在里边。磁带,你看这像这个,你看版权所有,牛津英语。 这个壳上面就是一两个小笼子,用来支撑这个磁带,这边就是一个这个磁带过来到这个位置,然后 他顶起来,磁带在他上边,然后磁头压住这这个棉花快,就是防止那个损坏,这个磁带在这边是有弹性的,就这么东西, 这个也说白了也没啥用了,但是这个电机到时候可以做个那种小的那种展示的那种转盘也可以。好了本期视频就到这里。

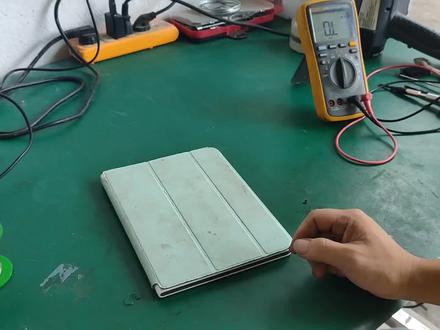

嗨,大家好,这是一位朋友拿过来的一个步步高家教机,型号是 h 八 s, 然后目前给我说的话是不能开机, 我们开机试一下,确实开不了机啊,没法开机,是不是没电了?我们充电给他试一下,也是开不了机啊,一个这样的故障不开机,那我们今天看一下,能 这台家教机修好,因为目前的话学生都放假了,然后需要拿一个这样的家教机在家里学习。 这种机器如果没拆过的朋友,他不知道怎么拆哈,不知道从何下手,外表的话是看不到螺丝的,那这种机器的话我以前也是有拆过,今天把这个拆机视频也告诉一下大家, 我们这边的话有一个小按钮,这个小按钮的话就是拆皮到了,我们用个镊子把它顶过去, 这样顶过去,顶过去之后的话,然后往下扯好,把这个皮套拆出来,这里是有螺丝的,给大家看一下, 需要把一二三四五这五颗螺丝拆掉,拆掉之后的话,然后这边也一个螺丝,这里 sd 卡这里也有一个螺丝,需要把这个螺丝也拆掉。一个类似于 拆机片或者电话卡的东西,我们从比较薄弱的地方进入,把它拆开来后盖, 拆的时候稍微注意一点啊,不要把扣子拆断就可以。像他这个问题不开机啊,我们首先要检查,第一个就是电池, 第二个就是充电接口,这两个地方的话坏的比较多,因为充电接口经常插拔,插坏了他不能给电池充电,也会导致开不了机。我们现在来充电测试一下电池端口是否有电压输入, 我们用电压档测试一下。呃,他这个接口是否有五伏电压进来,我们可以测量一下啊,打到电压档这里测量的话是没有反应的,没有电压过来,那我们第一步的话,首先要把这个小板的尾插换掉,因为他这个不给电池充 电的话会导致开不了机,我们现在把这个小板拆出来,然后给他检查一下这个接口。 好,这个小板已经洗出来了。我们来看一下这个小板的这个尾插呀,从这里看过去,他已经磨损的话相当严重了,这里磨损严重会导致我们充电接触不良或者充不上电, 我们现在需要把这个尾插给他换一个新的,现在,好,我们现在已经 先把尾插拿下来了。好,拿下来我们装一个新的尾插上去。好,这个新的尾插已经换好,我们现在装机在测试一下,看一下能不能充电, 这个磨损的比较严重哈,他充不了电可能就会导致开不了机,我们现在装机。好,现在装好司机充电 看一下,现在亮了哈,现在屏幕已经出现步步高这几个字,然后充电中。呃,应该就是他那个尾插接触不良导致充不了电,开不了机。我们充下电,待会给他开一下机,试一下, 开机,试一下,开机啊,开机,他现在有画面出出现了哈,导向了,然后触摸各个画面都是可以的了啊,那这台机器的话就 帮他搞定了,其实我们这种机器主要还是拆装,有很多朋友他不知道怎么拆啊,如果你会拆的话,像这种换电池换尾插这种简单的事情还是自己能搞定 到货维修哈,这种不便宜,换个电池的话估计就要一两百块钱这种。那今天我们就聊到这里,我们下次再见,拜拜。

大家好,欢迎收看本期视频,这又是一位粉丝朋友寄过来的东西啊,我们来开箱看一下啊,看看里边是什么。 嗯,这个包装包的挺严实啊,里面有好几层气泡袋,顺丰的这种包装方式我还是比较喜欢的啊, 这种包装方式的话,寄一些个易碎物品的话还是比较让人放心的好。里东西拿出来了啊,有两根数据线, 这还是老那种 t 口的,我们来看看这个兜里的东西啊,写着步步高,我猜里边应该是步步高的学习机,你猜我猜的对不对?好了,有请今天的主角 耶,我猜对了啊,这的确是个步步高的学习机啊。当然呢,为了保持神秘感,我是不会告诉你这位粉丝朋友告诉过我,嗯,这个机器呢,现在是不能 开机,按这个开机键没有反应。嗯,据粉丝本人描述呢,是因为他换了一根不是这个机器上的数据线,用他给这个机器充了一下电,结果就不开机了。我们一会来研究一下啊,看看他具体是哪的问题。我们先来看一下这个电池有没有电啊, 哎,这个电池还是可拆卸式的吧,我还是比较喜欢这种可拆卸电池模式啊,想当初的手机都是这种模式的, 那时候我们只要带几块充好电的电池就行了,再看现在,哎呀,还得带着一堆什么充电宝啊充电线啊充电器啊,我天,走到哪拽到哪,哎呀,太烦人了。好了,不废话了,我们先来测一下这个电池有没有电啊, 完全没有电啊,怨不得刚才不开机呢,你说有没有这么一种情况,就是这个电池啊,他的确没有电,而这个机器呢一按又能开机,是不是这种感觉挺有意思的。嗯,哎,最近鬼片看的有点多, 既然这个电池没电了,我们就拿那个数据线再试一下。 嗯,这个电源我已经接上了啊,我们来开机试一下。 嗯,插上充电器也不开机啊,我们索性接个电源试一下。 不行,街上店员也是不行,街上 之后有一点漏电流,但是摁开机键一点反应没有。那就不是了,我们直接给他拆了。嗯,因为这个机器年头比较长了啊,在拆的过程中我们一定要轻手轻脚的 啊。这个后壳已经拆开了,这有一个存储卡,你看一下啊,这是三十二 g, 这容量可以啊,这要是往里装点视频装点歌什么的 能装不少呢。嗯,那还学什么戏。哈哈哈,这让我想起我还上学的时候啊,我们这个同学们都实行买那个学习机,但是这玩意除了卡西欧的感觉 基本上多少都带点什么娱乐功能。同学买这个学习机呢也基本上就是为了玩啊。啊,小 发一点感慨,我们接着拆呀。 好了,这个主板已经拆出来了啊,我们可以看到这上面不是很复杂,我们来给它加个电试一下啊。 嗯,电源已经接上了啊,他有个不到两百毫安的电流。嗯,感觉板子上面好像有发热的地。好像,但是不是很明显啊。 the next day 为了大家看的直观一下啊,我今天换了个地方在这呢,可以方便大家看这个电流。之前我这个工作台啊对码的东西今天好不容易收拾出来了,以后不用在沙发那撅着了。哎呀,感觉真好,好,我们把电加上啊, 好了,电影加上了啊,我们可以看到这有个不到两百毫安的电流,以我对这个学习机的了解啊,他不应该有那么大的电流啊,这个东西应该是挺省电。 我怀疑现在他这个板子上面有短路的地方啊,现在是摁开机键一点反应也没有,看电流没有变化,基本 如果板子上面有原件短路的话,虽然这个电流不是很大,但是他多少也会发热啊,我们呢可以根据这个发热的原件来锁定这个打卡器的故障位置,这个时候呢我们就需要用到一个神器,让我们快速的找到这个漏电的位置。 好了,这时候我们有请另外一位主角登场。当当当当, 这就是传说中的红外热成相宜,这是我为了修这个学习机特意买的,看在我这么下班的份上,各位小伙伴还不得点个赞,投个币啥的,让我回回血呗。你这不买了快一年了吗?没有限制啊,你怎么知道今天要用了它。 哎,我这未卜先知啊,还搂着呢。你看咱们美国五六年前就已经知道咱们三年前会爆发那个新冠疫情。操,那他妈就卡放了好了,不会画了啊。我们可以看到这个板子上面有发热的地方。 嗯,来看看是什么什么原件啊。嗯 嗯,大概提这个位置。嗯, 感觉不像是这一面啊,这最高温度是四十多度。这边啊,哎,这边立马就不一样了,这头已经六十多度了, 看看别的地方没有,就这个地方特别明显的啊,应该是三个原件, 应该不是三个全坏啊,我们先来确定一下是哪几个件。嗯 嗯,应该是这三个,这是一个芯片,一个电杆,然后这下面应该是个电容。 嗯,刚刚又确认了一下啊,这个电容的温度是最高的,正常情况下这种电容应该不会发热的。猜的没错的话,这个电容应该是已经坏了,我们一会找个电容给他换上, 感觉今天这个学习机可以给他秒杀了啊啊,大家稍微等我一下啊,我找个电容去 好了,电容已经换完了啊,我们来通电试一下。 哎,电已经加上了啊,我们可以看到这电流小了很多哎,还得来回动哎,等有钱了一定买个会自动变焦的相机镜头拉近点,我们可以看到这个指这一下一下跳啊, 这就像是人的心跳一样啊,扑通扑通的。通过这个电流可以看出来这个板子应该是已经活过来了啊,哎,摁了一下电源键,这个电流立马没了啊,刚才他已经待机了啊, 好了,我们把屏幕接上啊,咱再试一下 好了,简单拼装了一下啊,我们来接电试一下。 哎,不错啊,已经有显示了,二零零九年十月十五号,哎呀,瞬间我又年轻了很多呀。 刚刚测试了一下啊,应该是没问题了,触摸屏按键什么的都可以用了,好了,我们给它装起来, 哎,装上电池立马就亮了, 别害怕,没闹鬼啊,我刚刚给电池充了会电,这个电池没坏啊,他就是没电了。安装好了,我们来稍稍把玩一下, 刚刚小玩了一下啊,感觉还不错,按键触屏啊,都没有问题啊。好了,今天的视频内容就那么多,有喜欢的朋友记得关注点赞,我们下次再见。嗯,拜拜,又是充实的一天, 第二天了,嗯。

全姐,一个步步高的电话机啊,不高啊, 螺丝名叫啊,打开了啊,这就是那个什么啊?这是后盖板,这是前盖板,前盖板是在按键的啊,中间是有排线相连的啊, 这个是免提的喇叭免提的喇叭啊,上面是按键啊,这按键啊都是排线联系的啊,全部是排线联系的, 支付百分之零。显示屏障 显示屏啊,显示屏啊, 这是底座这块主板这是底座这块主板通过一块排气连到液晶屏上,来电显示液晶屏,最后这块这块板是什么板?这个板是按键板啊,这是按键板, 最后这边还接了一个免提的喇叭,这边是磁铁啊,对吧?磁铁啊,就这么多,够的就这么多, 全部孤独啊,只是个懒惰, 就这么多。 这块是按键主板,按键呢就这么多,结果全部拆下来就这个样啊, 底部主板液晶屏,按键喇叭是连电话线的啊, 就这么多花。好,我们试试看啊, 放上 拿掉就没了,放上就没了,通过这个按键来控制这个风扇啊, 好喜欢的一键三连啊, 按键控制风扇啊,那我把这按键已经放在这了啊,靠按键来控制风扇,能不能看看控制啊, 这按键其实你可导通的,意思是 手拿开, 说明这个按键也有也有导电性的,他就是把这个键盘接通的作用啊,好喜欢一键三天啊。

今天维修的是一台步步高家教机,客户说摔到后屏幕不显示了,看到我们的视频就拿了过来,让我们检查维修一下,接下来把镜头交给师傅吧。 检查后发现是屏幕内爆导致的,不显示,无其他问题,更换屏幕即可, 如果你也有需要维修的设备,欢迎咨询了解。


找到了一台步步高复读机,这个十几年前的东西, 满满的回忆啊。这个东西应该在以前卖糖贵了, 咱们给打开看一下里面什么情况。 这个挺磁带,也不错的,挺歌曲。 我已经给打开了,看看内部什么情况。 用了许多贴片原件,几十年前的东西,给他换一根皮带,试下能用不能用。


t 五二零笔记本内部构造,这个是 t 五百, t 五百的内部构造 看一下,这个明显做工要比 t 五二零要好多了,老笔记本做工还是好 看,这内部构造都是实打实的真材实料。 但是后来的这个 t 五二零呢?这个做工就不行了,风扇都都不是铜的。
