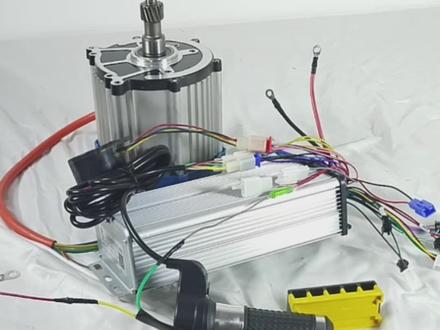

电动小三轮不同控制器接线教程

这个三轮车主说骑着骑着控制器冒烟了，遇到这种情况我都会直接给他换一个控制器。首先咱们把控制器上的三根象限颜色对颜色连接好， 然后把再把电源的正负极颜色对颜色接起来，红色的是电源正极， 黑色电源负极 连接好之后，咱们把电机的霍尔线插头和空气连接起来。 电机的象限还有电源正负极连接好之后，咱们把这个电机的霍尔线插头 红黑黄绿蓝这个插头和空气的这个霍尔线插头连接起来，再把这条细红线，也就是电门锁线咱们把接好，咱们 把这个电源电门锁线包起来，用胶布细红线、绿线还有细黑线，这个插头是转把转把线，然后和电动车转把线对插，这个是三竖线插头，咱们把它连接好， 找到倒车，再把倒车插头对插好。在插头对插好之后，咱们把电源线接上，给车通电， 然后打开电门锁。现在咱们找到这个白色的学习线对插，让这个学习线正反转，现在是反转，咱们把这个学习 线拔掉，等这个轮子停下之后，咱们再对插一下，他就正转， 保持十秒钟左右，然后咱们拔掉这个学习线，现在拧动转板试一下低速、中速、高速，再来试一下倒车。 点赞加关注，每天分享电动车维修小知识！

六线有刷控制器接线详解， 水电瓶有刷控制器，常见的有这几种，四线控制器、六线控制器、三柱五线控制器等等。今天我们主要对六线有刷控制器接线讲解。 六线控制器有四根主线，两根细线，一个转把接口，一、输入环节，红色粗线是正极线，接到接触器左边大柱上， 黑色粗线是负极线，与前大灯电源负极黑线相连。二、输出环节，另一根红色粗线是信号线，与电极低于正极线相连， 黄色或蓝色粗线是信号线，接到 进倒车档开关中间柱上。三、防飞车线，黑细线接到接触器左边小柱上，红细线与前灯次正极红线接到接触器右边小柱上。四、这个迁入式插口接油门转把 五、两根细线不接，没有防飞车功能，这样挂挡，您转把电机就可以转动了。学会了记得关注、收藏、点赞呦！

这是二十四管控制器车头部分的接线，这是三速转把，这是基础功能线，这是前进倒车，这个是三速线，这两个线的话不用管直接包好， 这是点火开关，这个是仪表，如果就是电源显示不亮的话，把它两根线调一下，接一下，这个仪表就亮了。 这个是我们的测试车，这个是二十四管控制器后桥过来，然后就是三根向线，还有一个霍尔线，这个都按顺序和控制器一对一接好，然后这个是正极负极，接这边接电瓶的正极负极， 然后这两根小细线是车头灯线上的正负极，取得电源正极，电源负极， 然后这边的话就是转把工程线接触工程线，这个是倒车，这个是三速线，这个是点火开关， 然后这个是自检喇叭。其他这些线的话按照上面有标签的话按标签提示接，没有的话按照我们接线头接，这些不接的话都可以工作，主要是这个自检喇叭，还有这个基础工程线必须接，还有这个画线， 这两个必须保证他们的线须一一对应，你接接好之后车子就肯定能走，然后你再根据这个去调其他的线头，他有语音播报提示。

家人们，好，应广大家人们的要求，今天给家人们介绍一下这个三个装头控制器的接线方法，家人们可以看一下他这个三个装头，这一个有一个减号，他就是代表的是负极的装头，这个有个加号代表的是正极的装头， 这个 m 符号的桩头是信号线，今天呃，就带大家具体的看一下这个线的接线方法是怎么接的。 他这个负极的桩头是有一根线直接连接电源的负极和前面电门锁的负极，把他们这三个接在一起。这个正极的桩头他分出来了两根线，一根线连接到这个 接触器右侧的这个大柱上，另外一根线跟这个电机上过来的这个大线分叉的大线，电机过来的这根连接在一起。这个 m 的信号线 是从电机分叉过来的另一根线走到手推挡这边跟他连接在了一起。

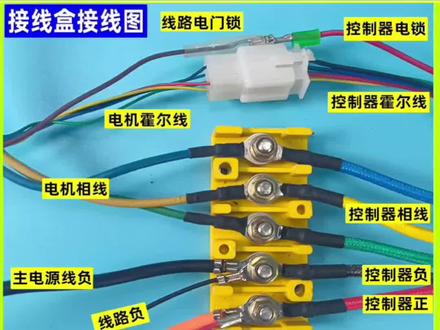

给大家带来的是控制器的安装视频，一个简单到新手也能安装好控制器的方法。 首先大家看好中间的这个图，按照图片上面把接线和上面的线都要接好的，正负极不能接反。第二步呢就是找出控制器上面要接的线数。 第三步就是把这些线都接好，接线和这边接线呢就比较简单，主要是把控制器电机和线数 以及从电池那里过来的正负极主电源线啊接到接线盒上面 正负极主电源线和控制器还有限速，千万不能接，反正负极不能混接，一接的话就会烧 正负极。接完之后就是接电机和控制器的黄绿蓝三根象线以及霍尔插头的霍尔线。接线和的线接完，我们就把要和线索上面对接的这些线从控制器上面找出来， 第一个是电锁线，第二个是转把线，第三个呢我们要把倒车的线找出来， 然后呢把 把三速的线找出来，仪表的线找出来，以及刹车断电的线找出来， 把不需要接的线放到一边，就可以开始接线了。首先接的第一个是电锁线，这个是控制器的启动线，靠这根线来识别电压， 如果不知道哪根线是电锁的，可以拿万用表测测出来，有电池的电压就是电锁，也可以先暂时把这根电锁的线接到接线和正极上面。 第二步呢是接转把线油门的信号线，转把线一般是红黑绿三根线对擦之后呢要检 茶转把线两头是不是红黑绿颜色对颜色。 如果找不到转把的三根线，你可以去车头找到转把， 从转把后面会出来一根线，这根线会有几个插头和线路总成对插的，转把这边有红黑绿三根线的插头，插头另外一边的三根线是什么颜色？ 三个线的颜色你记住，然后你再到控制器这边把这三个线找出来，和控制器的转把线对接好， 转把线必须接对才会有油门的信号，给控制器接完之后可以检查一下 是不是颜色对颜色的，接完电阻和转把就可以加油门测试，加油门能走 加油门电机轮转之后再接倒车，倒车线有的限速是两根，有的限速是一根，一根，限速的话它是负极，是可以共用的，只要接一根就可以。 如果不知道哪一根线是倒车线的话，我们还是去车头，车头两根线的插头是转把的倒车线插头线路这一边是哪两根颜色的线，如果是一黑 一黄，那黄色的线就是倒车的信号线，黑色就是地线。 再到控制器这一边，把这根倒车的信号线接到控制器上面， 然后试一下前进，倒车啊，再按一下倒车，请注意倒车请注意倒车，请注意倒车，请注意倒车！ 倒车。有了之后呢，我们就把仪表线接好，仪表线线路上面一般都是紫色的或者是蓝色的线，和控制器的仪表线对接好就可以，接完之后我们就加油门试一下 有没有速度显示，有速度显示之后呢就是你们就对了。仪表接完之后呢，我们就把高中低上速和控制器接好， 控制器一般默认的是中速，所以三速线是由高速的信号线和低速的信号线组成，中间有负极或者是没有负极都是没有关系的， 如果不知道三叔是哪两根的话，还是一样的，去车头找到装把出来剩下的三叔的这根插头，这根插头的线是哪两根？再到后面把这两个线接好就可以。 低速啊，先试一下低速的一个速度，低速是二十九 啊，然后试一下中速，中速是三十九，四十，然后再试一下高速， 高速到四十九左右接完了，三速接完之后呢，一般只剩下一根线了，这根线呢就是刹车断电。 三轮车一般呢是高刹，我们先接高刹试一下， 我这个呢是模拟踩刹车啊，踩住刹车之后呢刹车灯会亮， 然后呢加 友们试一下，如果加油们走的话呢，那这个是接错了，我们换低刹试一下，再把刹车断电的线换成低刹， 还是一样的，我们踩住刹车加油门时，如果加油门不走的话，那刹车断点是接对了， 刹车灯亮就代表踩住刹车啊，松掉踩刹车，刹车灯亮加油门没反应就是刹车断电，是接好了 刹车断电。测试好之后呢，控制器的线就完全接完了，剩下一个高刹是可以不用接了，高刹和低刹只要接一个就可以， 然后控制器上面会剩下防盗器的两个插头， 然后一个四根线，一个插头的是语音自检喇叭， 有防盗器和语音字键喇叭的可以接上去，没有的是可以不用关的。 剩下的呢控制器上面会有学习线，正反转或者是电音， 要选择这些线以及软硬启动，软硬选择，这个呢你可以按照自己的要求来对接，或者是不接 到这里的控制器就完全接好了，接好之后要把每一个插头都要插好，固定好，要把所有的螺丝都要紧好，车子跑起来震动很容易震松，一定要固定好。

大家好，现在这种三三个，三个金线装的那个防飞车控制器有刷的， 以前是这种老旧的，这种老款控制器，好多朋友拿到以后不会接这个。 首先咱你看一下，咱们这个控制器上面这个加号是正极，这个减号是负极，另外一个就是接电 m， 接电机就这个这个正极的这个接线桩，就相当于这个控制器上，就是控制器上这两个线。 然后这个减这个减号就是负极，相当于这个黑色的线，这个黄色的线就是接电机的输出线，就是这个没有没有标注的这个接线币。 然后另外两个这个小线怎么接呢？大家好多都不会接，都接错了，这个黑线百分之百的就是一个负极线，负极线是换掉那个接触器小线上的那个负极线，大家记住是换掉，一定要是换掉。 然后这个灰色的线，另一根线基本上都是正极，但他不一定是灰色的线，还有其他颜色的线，这个线是并到这个接触器的，这个另外一个接线状， 这个线灰色的线记好是并上去的，黑色的线是换掉的，这个一定要不要搞错了，如果搞错的话这个控制器直接就废掉了。

今天给大家讲解一下工地三轮车友刷控制器，这款是吉星防飞车款的控制器， 呃，三个接线桩，正极、负极电极线，一个转把插口，两根防飞车线，这款是滑动控制器四根接线，一个转把插口， 这款是吉星三线防飞车控制器，这款是多了一个语音功能，多了这两组线，其他功能都一样，呃。然后重点给大家讲解一下三线控制器和四线控制器的区别， 他们是可以通用的，区别就在于这两根红线都是正极，他是出了四根线，这个正极是没有分出线，咱们可以把它分出两根 线，另外就可以看出来，一根、两根、三根、四根，和这个接法就这一点不同，其他都是一样的。 市场上这款滑动控制器四线不防飞的比较常用，另外还有四线防飞车的就是多了两根线，具体接线方法可以咨询我们。

电动车还有电动三轮车控制器有没有坏，可以用万用表，通过测量控制器的功率管判断这个控制器的好坏。首先咱们把万用表调到二极管档位， 红色表笔连接空隙上的电源负极线，然后用黑色表笔依次测量黄绿蓝三根象限。首先测量绿色象限的数值，这个是五九一。再来测量蓝色主象限， 这个也是五九一。再来测量黄色主线线，这是五九二。通过咱们这三次测量，三个数值 相近或者相等，就代表这个控制器是好的。如果说咱们测量没有数值，或者其中一组数值无穷大，这就代表这个控制器坏掉了。点赞加关注，每天分享电动车维修小知识！
