传统的电脑铁上面都是有电源线的,需要接到插板上使用非常的不方便,今天教大家制作一个可充电的无线电脑铁,这个电脑铁比起我们传统的电脑铁,最大的区别就是使用非常的方便,在户外使用的时候不需要接电源线,接下来我们一起看一下它的制作方法。 准备一个幺八六五零电池座,在电池座的正极我们焊上一节导线,方便我们之后连接 dc 电源母座, 这个 d c 电源母座是用来连接烙铁头的,方便进行拆卸。将母座的正极焊接到之前的导线上,再使用热熔胶对母座进行固定。电烙铁的电源开关使用的是一个小型的船型开关,使用热熔 胶将开关固定在幺八六五零的电池座上。把电池座的负极导线接到这个开关的中间引角,也就是他的公共端。 准备一个 tp 四零五六三元锂电池充电模块,这个模块是集成了保护板的,所以我们不需要给电池另外安装一块保护板,将这个模块也固定在电池座上。将电池座正极导线焊接到模块的避震接口, 在模块的壁虎接口另外焊接一条导线,导线的另外头焊接到船型开关的三角,在船型开关的衣角上焊接上一条导线, 这条导线的另外一端焊接到 dc 母座的负极。准备一个白光 led 灯,这个是用来补光的,方便我们在光线差的时候进行焊接。 led 灯的负 机焊接到 dc 母座的负极,在 led 灯的正极跟电池的正极之间,我们还需要串联一个一百 o 的限流电阻,避免 led 灯过流损坏。焊接好之后,使用热熔胶对 led 灯进行固定。 接下来我们装上一节幺八六五零三元锂电池,测试一下。通过上面的全新开关,我们可以用来控制补光灯。需要充电的时候,可以用我们平时的手机充电器接到充电模块上,红灯亮代表在充电中,如果充满电了,模块会自动转蓝灯。 电池座上面的导线我们可以用热熔胶或者黑胶带进行固定。准备一个 d c 工头,将上面的工头拆下来,用来制作烙铁头的转接头。烙铁头,我们需要使用这种有 usb 五伏供电的烙铁头,将这个烙铁头接到 d c 工头上, 将 d c 工头绝缘套上面的电线保护套剪断,再把它重新装到工头上,这样一个可充电的无线电烙铁就制作好了。需要使用的时候,我们将烙铁头装到电池座上,然后再装上幺八零五零电池, 打开电源开关,等待烙铁头预热完成之后,我们就可以进行焊接了。有了这个便携式的电脑铁,在户外使用的时候就再也不需要寻找插板了,非常的方便,感兴趣的朋友也可以自己动手 diy 一个。

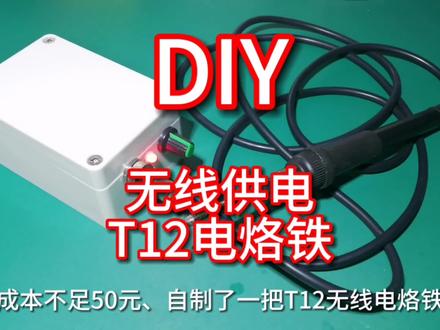

成本不足五十元,自制了一把 t 十二无线电烙铁,效果非常不错。接下来就把制作方法分享给大家。首先准备一个塑料盒,六节幺八六五零动力锂电池,一块六串锂电池保护板,自制一块控制板,买新的也就几块钱。 一个航空插头工头,一个带开关的五角电位器,一个 dc 插座,用来给锂电池充电。一个共音级双色发光二极管,接下来开始组装,在塑料盒上开四个不同大小的孔, 将航空插头、点位器和 d、 c 座分别装在孔里,分别拧紧螺丝固定好。 再把发光二极管装上,用双面胶把控制板粘在空弦的位置,将三根调温线焊接在电位器上边, 工作状态线焊接在发光二极管上,电源控制线焊接在开关位置,给航空头接上。线焊接好后,电路部分就组装完成了, 才是组装幺八六五零电池组,用双面胶把电池粘一起,这样就方便焊接了。然后使用点焊机把六节锂电池串联起来, 焊接好后加上绝缘板,再把保护板焊接在电池上边, 测一下电压,看看连接是否正确。二十四点九伏正常。在电池组外面贴上减震泡棉,用来保护电池不会受到冲击。将控制板和充电线焊接在保护板上, 测试没问题后,就可以把电池装进盒子里了。电池两端也要做好绝缘,防止碰到线头短路,是不是非常漂亮呀。电池顶部也加上减震泡棉,防止电池在里边晃荡。拧上螺丝就完工了。装上手柄来测试一下。 二十四伏供电升温速度还是很快的,旋钮不仅可以调温,还是电源开关,你学会了吗?

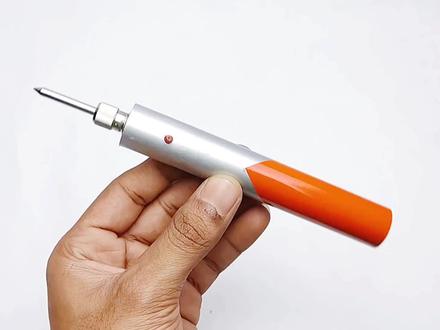

今天给大家分享一下如何制作一个便携式的迷你电脑铁,这个电脑铁是不需要接到插板上的,他是内置的电池,在户外使用非常方便。这是制作便携式电脑铁所需要的材料,总成本大概二十左右,接下来我们看一下如何进行制作。 这个便携电脑铁是由一节幺八六五零电池供电的,选择电池的容量越大,你这个电脑铁使用的时间也就越长。 凸起的这一头是电池的正极,他的整个外壳是电池的负极,这个是七包线,外面是有一层绝缘漆的,用这个七包线连接电池到这个锂电池保护板,这个保护板是用来给锂电池进行保护,还有充电的 这个模块。逼正焊点连接电池的正极。逼负焊点连接电池的负极。这里为了省事,直接把这个逼负焊 焊接到电池的外壳,因为整个电池的外壳就是他的负极逼正用导线连接到电池的正极。不过这个做法的话绝缘性会很差,如果你们自己要组装的话,最好不要用这种方法,否则很容易出现短路。焊接电池也是有一定危险性的,焊接时间也不宜过长,最好是选择有裂片的电池。 接下来是准备两条导线用来焊接到保护板的,哎哎,你怎么焊这个位置啊?你这样接我怎么解说? 现在焊的两条线是用来做电池输出的连接线,那两条线不能直接焊接到电池上,需要焊接到这个保护板的奥特傅还有奥特证。上面 这两个点才是电源输出,如果直接接到电池上,那么这个保护板就失去了它的作用,保护板的作用就是避免电池过充过放,像三元锂电池,它的放电节子电压 一般在二点五伏左右,当保护板测量电池的电压在二点五伏的时候,这时候保护板上面的莫斯管就会截止, 电池也就没有电压输出了。如果像之前那样,这个输出直接接的是电池上面,那当电池的电压低于二点五伏的时候,虽然保护板截止了,但是依然会有电压输出,如果过放的话,那么电池就很容易损坏, 所以电池的输出线一定要接到这个保护板上才行。还有连接线最好使用硅胶线,就是外皮是耐高温的,还有把电池外面的绝缘皮割掉,用七包线连接,这种做法也是不正确的,我也不建议你们这样做,不过还是让我们看一下接下来的制作方法。 在保护板上连接好输出线之后,我们可以找一个轻触开关或者是自锁开关,把它串联在输出线的其中一条上面,这个开关用来当做电源开关。 准备一节直径二十毫米的 pvc 管,这个是用来做便携电烙铁的外壳,在合适的位置开好孔,用来安装电源开关,然后我们再把电池跟模块全部装进去,这个开关可以使用 ab 加固定,或者是找东西进行填充。 这是一个 e 幺零灯座,这个灯座可以在老式手电筒上面拆,就是我们以前用的那种装一号电池的手电筒。这个灯座是用来连接烙铁头的,这是用两个不同尺寸的 pvc 管套在一起,用来固定灯座的。 e 幺零灯座直接连接到电池的输出,连接的时候需要区分正负极,红色线正极接灯座的底部,黑色负极线接灯座的侧边,然后再把灯座固定好, 用 pvc 板裁剪一个挡板,把它固定到模块这边。模块上的接口是用来给电池充电的,这个模块他有降压电路,可以把五伏的电压降成四点二伏,用来给锂电池充电。 条件允许的话,你也可以给他制作一个皮肤,用喷漆或者贴纸都行,这样外观更好看一点。 这个是 s i b 幺六幺烙铁头,不过他的价位比较高,也可以选择五幺零烙铁头,把这个烙铁头安装到灯座上,这个电脑铁就制作完成了。这个电脑铁充电可以使用手机充电器, 用手按住电脑铁上面的清除开关,这个电脑铁就会开始加热,如果觉得麻烦的话,也可以把清除开关换成自锁开关,感兴趣的也可以自己动手制作一下。但是千万不要像视频里面一样,直接把输出端接到电池上,还有绝缘也一定要做好,否则可能会发生短路。

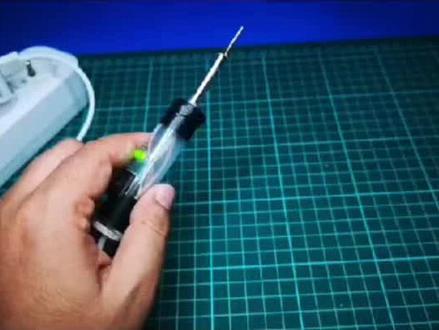

昨天说花五块钱就能做一个电磁炉,有很多朋友不信,说一个电烙铁都要十几块了,那今天小编告诉你,电烙铁五毛钱就能做一个,你要是做不出来就让我兄弟吃翔。首先用到的是一个十欧的电阻,用细铜丝把它缠绕在一根较粗的铜线上, 最后缠绕成这样就可以。为了防止电阻和铜丝脱落,用耐高温的强力胶水固定一下。接下来把电阻的线角缠上电源线, 然后用热缩管包上防止漏电。电阻的另一个支角用同样的方法缠绕,最后得到这样的效果即可。再找来一个金属管,把电阻插到这个金属管里, 然后用刚才剩下的强力胶把管头部分粘好,这样电烙铁最核心的部分枪头就 做好了。接下来利用注射器制作电烙铁的手柄部分,取下推杆,按照推杆的大小在木板上画上标线,用剪刀沿着标线把它剪下来, 在原片的中心位置打上一个眼,然后把原片粘在电烙铁的枪头上,接着在注射器的外壳上开两个孔,可以放下去开关和指示灯就可以。把刚才处理好的枪头粘在注射器的外壳上。 找来一个 usb 的电源线,把它和开关连接起来,把多余的部分全部都塞到注射器里,这个电烙铁就算制作完成了。 在注射器的边缘粘上一圈黑色的胶带作为装饰,再用错刀打磨一下铜丝,把铜丝外面包的漆打磨掉,这样可以更好的挂锡。接下来插上电源测 测试一下效果,可以看到只是灯能正常点亮,粘上一点松香,只要枪头上开始冒烟,就说明电烙铁达到了融化吸丝的温度, 可以看到很快就冒烟了,用西斯测试一下,一碰就融化。这个五毛钱的电烙铁制作成功,看来我的兄弟不用吃翔了。喜欢这个视频的朋友点赞加关注,我们下期见!

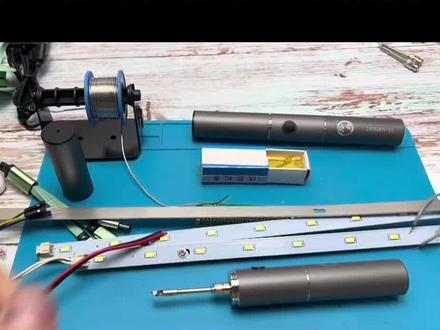

我们来做一个焊接测试。啊啊,因为我只能找到这类的灯板,所以就是先拿这个灯板测试,然后我找了几种线啊,这个线就是专门往灯板上焊的那种线,还有这种耐高温的硅胶线都试一下啊。先把吸上来,上面 你先往那个绑着看吧, 温度要太高了,我们就停一会,温度不够了我们再补偿温度。 焊接的时候焊上之后一定要等待十秒左右,用这个吸画上之后啊,他还他,他还是软的,还是那个水状,我们一挪走的话他就 他就会断开的。这种一定要等待啊,起码要六七秒吧,这样我们就等待之后就焊接成了千万,那焊接成千万不要动。嗯,很结实。然后我们再试一下这种呀,温度太高了,现在 来试一下这种。 你好,我在上班, 我们先拆一个,我看他太乖了。 可以的。

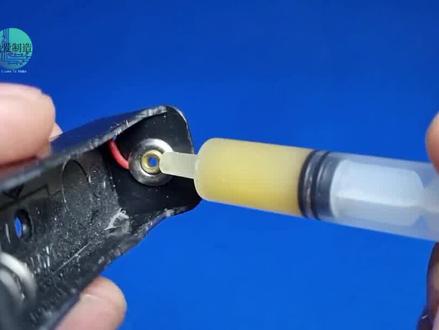

苦字的世界从 house 开始。这是一个幺八六五零的锂电池盒,在它的正直端焊接一根导线,我们用来制作一个无线电烙铁,它采用一节锂电池进行供电,而且烙铁图可以方便的取下来, 非常的小巧和便携,随便就可以放置在口袋里面,在户外移动使用以及停电的时候进行焊接,非常的方便。 他所需要的元器件不是很多。一个船型开关,带保护功能的锂电池充电板,用热熔胶把它粘接到电池盒的背面, 在充电的输出端连接两根导线,黑色的线连接到开关上,另外一端连接电池盒的正极。开关的另外一个 角焊接一根黑色的导线,连接到五点五毫米的电源插座上。这个 led 灯用来作为落地头的照明指示,用一百欧姆的电阻作为他的限流电阻。所有的原车件都安装在电池盒的上面, 用热熔胶进行密封一下,安装一个幺八六五零的锂电池,打开开关, led 灯点亮,在电源茶桌上面就有电压输出。 这是一个五点五毫米的公插头,他的两个眼角上我们固定一根烙铁头, 这种落地头他的供电电压为五伏左右。中间的引角进行焊接,把弓插头的外壳剪去一部分,然后从落地头里面套进去,拧紧固定。现在把落地 插到插座上面,安装好锂电池就可以开始使用了。打开船型开关,对落地头进行预热,预热十来秒钟就可以了,然后我们用焊丝丝对落地头进行上吸。 新落地头使用的时候我们必须这样进行处理,现在就可以开始使用了,我们用来焊接电路板也是非常的流畅,用来焊接线路 进行户外维修完全没有问题,而且它非常的小巧,喜欢的朋友关注点赞不迷路,感谢观看!
