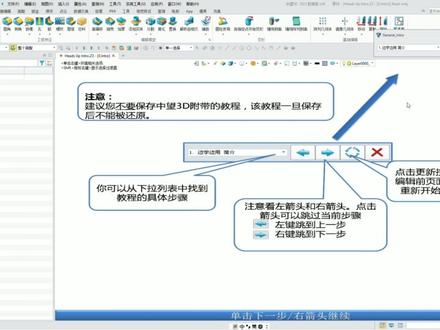

同学们好,本次案例我们学习中旺三 d 基本操作界面,首先打开中旺三 d, 可以看到这就是中旺三 d 的基本界面, 在界面的右上角有一个帮助按钮,单击帮助按钮,我们可以看到有边学边用和训练手册, 这两个模块是中望特有的帮助模块,单击边学边用。模块的简介,我们可以进入到边学边用模块, 单击向前和向后可以进行翻页,单击退出按钮,退出,边学边用。 我们再看一下训练手册,训练手册里面有 c a d 产品设计, c a m 的喜靴,还有更多单机更多,可以打开更多的 c a d 的训练手册的 pdf 的文件, 我们可以打开进行学习。 现在我们进入到中贸三 d 的操作界面,单机新建 可以看到选择文件的类型,我们选择默认的 z 三文件类型,单击确认。 打开了中望三 d 的操作界面,最上面这一列是命令栏,这一列 是工具栏,可以看到当我们把鼠标放在某一个工具停留在右下角,会显示这个工具的它的功能。 同时我们可以看到在这一列有一个 d a 工具栏,它是把我们常用的一些工具结合在一起,比如 视图显示,工具栏可以显示不同类型的视图 以及模型显示工具栏可以选择这个模型是隐藏或者是着着色的显示。 下面 我们打开一个零件,单机打开选择 z 三文件,单机打开滑动滚轮可以实现零件的放大缩小,按住滚轮可以实现零件平移, 按住鼠标右键可以实现零件的在三百六十度方向旋转。 我们再来看一下 d a 工具栏,单击显示状态,我们选择左视图, 我们也可以选择轴测视图,单击 显示样式隐藏线,可以看到后面的隐藏线显示出来了,我们也可以选择着色的模式。
