弧形幕墙门窗大样怎么画

图形窗大让图绘制。

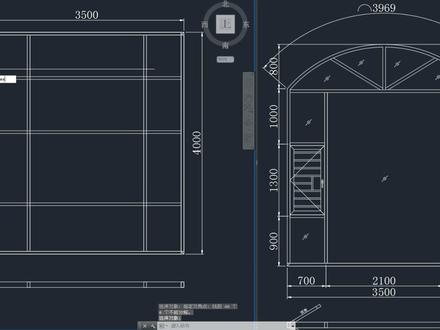

今天我们有抽到一个同学给老师一个窗户的案例，这个窗户呢，他以前都是手画的，他说我以前下单都是这样手画，手绘的他是非常熟悉，但是一用电脑画呢，他跟老师学完了，他能画这样的，简单的正面拐弯的他都可以实现了， 但现在遇到一个弧形的位置，他不会画，所以今天我们来说一下这个弧形的难点在于我们是怎么看，因为这个图呢，就当效果图用，所以不一定能做到完美的贴合。那比如说，如果说中间这个同学找到中央大概是在这个位置， 那这样画的话就根本对不上这个位置，所以老师建议呢，以左边正确的位置来找。那我们需要做的是把这些炸碎一下， x 分解，输入 ex 延伸，把边上的这个位置都拿过来，把它找到，找到这个是一个竖框的支撑点，马上拐到那头，那我需要借用上 上面这个弧点中 ceo 复制，因为呢中间和上面的弧度是一样的，所以把它搬过来放，这样就可以了。 呃，然后呢，这边也有弧了，咱们就可以找到了中间的腰线，现在我们在这里找到他的端点啊，就正中央的这个位置啊，找到这个定位终点啊，找到这个终点来， 呃，就是这里有一根线的终点。来，我看一下。这同学之前就定位了这个框的位置，那我们把它画上来，垂直点击，那我们已经把窗户的两边分开了，之后我们来做出他的框架，那我们输入一个字母 bo 来空格一下， 拾取到这个位置，点击，然后空格，那我们需要 op 移一下， op 移给他四十，让这里收到四十回来。那同样的逻辑标， 拾取下方的这个窗户空格，给他一个欧喷仪，给他一个四十，让他向内收，所以他要管字造型要长什么样，你要自己把握。然后中间这个位置呢？又要连中线下来，哎，连中线要超过脸，然后再提牙修剪， 然后我们以这根线为准，他要四十的厚度， c o 复制往左边，哎，注意 f 八关掉，沿着这条线走， 输入我想要的二十，然后这边也是 ceo 复制往这个方向走，给他一个带路二十， 然后我们再把中间的线删掉，选中他，输入一空格删除，在 ex 延伸，把下方延长出来，再把这个竖点这个主框沿着这边走，就跟这里一样，你看这边是跟着他这边走的，所以我们也是让他跟着走，那 这边也是如此， dx 延伸就可以让他延上去好了，然后再接下就点，那这样这一个窗框就出来了，下方就是支撑点，中间是他的骨架，就是在这个位置有个转弯，所以我们在这呢把这个也剪断了。 呃，那顶上的这个造型没有厚度呢？我们要往外给他来一个厚度啊，其实当效果图用，其实他 o 片仪也行啊， o 片仪的话就这个数据不好定，如果你给四十的话，这个角度是不对的，他会跑出去，所以我们也可以输入。呃， ceo 啊， ceo 复制把这个点搬到这边来放，你看这样就一致过去，但是到了上面他就又错了，错了没关系，我对面也要做一样的，把这个点拉到这里来放那顶上呢？我们给四十台升，或者是大家给一个三十台升也可以的啊，给个三十五来空格。呃，没有固定值，只要 让人看的像就行了。所以这个图呢，我们到了这个环节上是不是真实的大小了？呃，但是这里面呢，是尽可能做到均针，那如果这里都做一样了，再把它镜像一下，我们输入 mi 键镜像，把它从这个角，这个点， 从这个点呢翻到对面来，点击空格，那这样我们的整体造型就出来了。呃，当然有瑕疵有细节，不一样的，大家可以自己把握。所以老师给大家讲的是一个方向，以后你画别的也是这个逻辑，找到一个对的点就可以接着画了。

门窗搭样图绘制。
