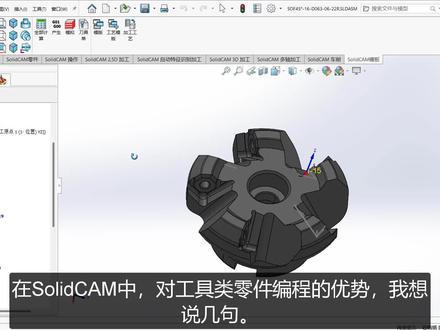

在 solocome 当中对工具类零件变成了优势，我想说几句，像这种 旋转这类类的特征，只需要对一个区域进行编程，通过软件的旋转针列即可快速完成其他区域的道路编制。 嗯， 于斯尔洛木这种超高桥能钢，结合我们的智能高效加工策略，可以用六毫米的平底刀快速的进行区域材料切除 回首来路。 三、 萨利凯姆的二次开除功能及前导开除一流的材料产生道路，减少空刀，使加工效率大幅度提升， 潮起潮落。 四、像这种局部的特征，搭配我们软件 hss 功能啊，能够做出完美的这个切除效果。 五、 螺纹洗穴不但可以实现由下往上的洗穴方式，还可以实现多 曾继续， 话不多说，软件好不好用了才知道，谢谢。

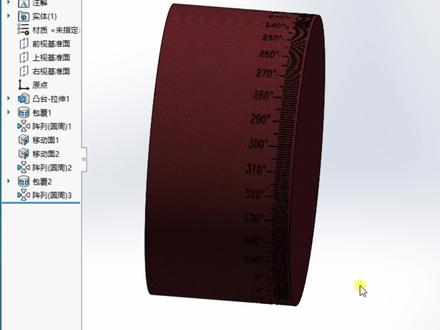

今天分享一下在 sorrybook 中如何在这种圆柱上去一步的生成这些圆周角度的文字，下面大家可以跟着我的操作来一下。首先我们在上市面去绘制一个草图，画一个圆，这个圆给他标注一个大小一百的直径，接着做特征拉伸托台，给他一个五十的高度，答对，好， 那我们就得到了一个这样的圆柱体，接着在前身面继续绘制草图，正式于我们我们画一个矩形，这个矩形之后我们再做一个直线， 经过这个绝对零点到这个矩形这个边线的一个终点，做一个直线，给这个直线做一个数值的结合关系，并且呢作为构造线。之后我们标注尺寸在圆柱的这个边线到草图的这个边线给他一个一毫米的距离，矩形的长度给他一个五毫米， 他的宽度给他一个零点二，那我们就得到了一个这样的完全定义的矩形草图，退出这个草图， 选择这个草图，点击一下，我们做一下特征里面的包覆命令，包覆类型，选择第二种石雕，然后包覆方法呢选择这个样条曲线，这边我们选择一个面，深度呢给它改成零点一，大家好，那我们就得到了一个深度，零点一的一个槽， 接着我们用圆周针列，选择圆周针列的方向，选择这个圆弧针列的特征呢我们选择这个包袱给他这里实力间距，角度呢改成一度，个数呢改成十个 之后直接答对，好，那我们现在就得到了十根这样的刻度线，大家众所周知，这刻度线是有长有短的是吧？整数和有五的时候都是长一点的，这里我们给它改变一下长度，用这个移动面命令 给他改成三毫米，延长三毫米，选择第一个刻度线的这个面，反向一下，向下等距看越了。答，对，好，这个刻度线 变长之后，回车进入上一个命令，这里改成一点五毫米，我们选择第六条边线，一二三四五六，第六条也是反向一下。大家好， 那我们就做了十条刻度线，也就说我们整个圆周的三十六分之一，因为这里的夹角是一度吗？十个连起来就是十度，在整圈三十百六十度里面就是三十六分之一。 那我们接着再给他圆珠阵列一个三十一份，阵列的方向呢？还是选择这个圆阵列的特征呢？这里啊，我们就需要在设计术这里去选择，选择包覆圆珠阵列移动面，移动面之后呢，我们这里刚改一下实力间距，改成十度，他的个数呢改成三十六度， 三十六个之后呢，这里几何体针列需要勾选直接打对，好，那我们现在三百六十根这个刻度线就已经在圆珠上做出 来了，接着我们再去给他标注从零度到三百六十度的一个文字，我们在前身面继续绘制草图，证实于我们这边我们需要做几条辅助线，先画直线，在这里啊做一个夹角， 这个角度呢，我们这里给它标注一个零点零零零零一度，因为 solidwork 中它不能识别零度，所以说我们 标注小数点后几位，然后让他自己曲整打对号。这两条线段呢，作为一个构造线， 我们后面输入文字的时候啊，需要用到这个零度，这里的一个零度，嗯，我们点击一下这个尺寸，点击一下这个尺寸，我们在这边他的属性栏里面，我们把这个主要值这个名称第一艾特扫图三，给他右击复制一下。大家好， 接着我们下面给他标注文字，但是文字之前也需要有一个辅助线，我们作为辅助线在这边拖动向上。之后呢，这个边线啊，给他一个一点五的距离，这个边线给他一个四十三的距离，这两条线段就是为了我放置文字 摆正的一个辅助线，接着我们点击这个文字文本文本啊，这里面呢我们改成英文输入， 这里输入一个双引号，然后 ctrl 加 v 复制刚才的第一艾特草图三，在后面再加一个双引号。哎，看我们这边输入的是第一艾特草图三，但是这里呢就变成了零点零零度， 就把它引用过来了，直接重点呢是英文输入，并且呢这个复制的草图名称前后都要加上双引号，这里再给他定义一个位置，定义这边右对齐，好，我们答对，好，但是这个零点 零零度，这个零零我不想要。后面小数点，这里我们直接用这个工具里面的选项，选项里面的文档属性单位，我们这里啊给他更改一下小数他的角度，基本单位里面的角度度，这里啊我们直接点击给他改成无确定， 哎，看现在没有过来，是吧？我们双击一下这个之后打对号，这边就更新过来了，就零了，小数点，后面就没有东西了， 用这个草图我们再去做一个包袱，选择草图特征包袱，这里啊同样是选择这个石雕，但是包袱方法呢？我们选择第一种分析，选择这个面，选择这个面来看一下，就预览就放到这个面上了，然后还是深度零点一，答对，好， 现在已经给我们挖了一个槽在零度上，接着我们对这个包袱二，这个零度去做一个圆周阵列， 它的正面方向呢？我们选择这个面，然后实力间距十度三十六分，来看一下，都是零，现在是吧，我们如何把它一步给它更改成零一零十二十三十这种依次递增的一个数值呢？这里啊我们选择变换的实力， 在这个下方我们拖动一下，在这个框框里面我们选择这个零，这边就给我们输入一个，第一艾特三，草图零度后面有一个增量，重要的就是这个增量，我们这里给它更改一下，改成十度，现在我们直接点击回车来看一下效果， 好，我们针列出来了，针列出来我们来看一下他的圆周角度，零度十度、二十度，三十度，刚才啊我们点击这个圆周针列里面那个增量十度，就说这里驾驶，这里驾驶，这里驾驶，依次递增的一步就可以把这个圆周递增角度给他做出来，大家学会了吗？谢谢大家的观看，今。
