触摸屏组态教程

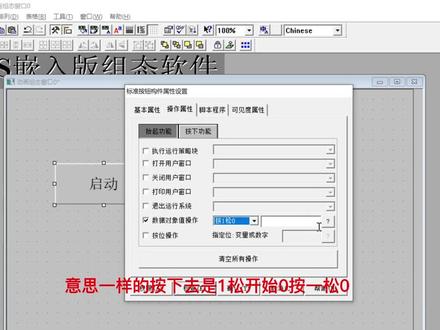

这个主太人那个触摸屏的软件打开了，我们首先在这个文件下面先新建一个工程啊。呃，选择一个对应的就是我们手里的屏啊， 那个七零六二 tr 就选择这个屏啊。呃，选择好这个，这个是屏的型号啊，在屏的后面有这个型号的去显示啊，选择确认确定，然后下面开始进入一个呃工作台，然后选择设备窗口， 然后双击进入这个设备窗口，这个时候是是一个白的画面啊，白的那个面窗口没有任何东西，这个时候怎么办呢？这个时候点这里啊，这里面有个小一个扳子，一个扳手，工具叫工具箱，一个扳手和一个锤子的，这个东 啊啊，点一下就可以了，他就会出来工具箱，这个时候我们要把这个工具箱打开啊，好，点一下设备管理， 点设备管理啊，这里面已经就是添加了一个，嗯，副设备和紫设备啊，我们可以先把这两个设备先删除掉啊。 好，我们现在要添加一个副设备，作为屏的一个，作为一个屏啊，屏的屏就是作为副设备啊，添加一个副设备，然后再添加一个 plc 啊，这里面添加一个西门子的两百 smart 的 plc 啊， 就是连麦 smart plc， 就是这个 s 七二零零 ppr。 好，把它点开一下，然后 然后这里一个选中，然后添加，这里面就是副设备和紫设备都已经添加好了啊，看这个屏可以合多少东西啊？这个屏可以合的就是仪表类的。 呃，通讯，然后可以和和谁连接？和这个 plc 连接，和仪表连接，还有和变频器连接，这里面有很多变频器啊，还有可以和模块连接，还有可以和通讯 通讯设备连接啊。呃，这里面有很多啊，看一下啊，然后我们点确定确认啊，就可以了。这个时候已经添加好的设备啊，副设备和设备都在这个工具箱里面啊，现在还是在工具箱里面把工具箱里的设备 拖拽放在这个位置啊，而且要松手再点一下啊，鼠标需要再点一下他才能放置在这个位置，然后这副设备拖拽好了，再把这个紫设备啊，这个 这个是两百四八的 plc 啊，然后再点一下放直，然后点确点试啊，就可以了。这个时候这个两个工具箱和这个设备窗口就可以关掉了啊， 关掉之后就好要保存一下，你看设备窗口已改变啊，存盘否就是是否要保存存，当然要保存了，不然我们就白设置了啊。 是啊，接下来要打开这个设备窗口，已经做好了，我们要打用户窗口，这用户窗口呢就是要新进一个窗口，就是要进入 一个，新建一个窗口，这个窗口是用来做什么呢？就是进入一个阻态画面的啊，这个窗口是用来进入阻态画面的，然后双击双击进入这个阻态画面， 我们可以改背景颜色的，在前面这个忘记改啊啊，不改也没关系啊，这个这个这个主材画面可以改成其他的颜色啊，我们今天只要把它做一个设置，就是他这个触摸屏和这个 呃，连麦 smart plus 的一个连接的一个启动停止保持的一个，呃，一个一个画面效果啊，就是我们要放一个 能能能启动的，能停止的一个画面效果啊，我们来放置这个一个按钮，你看这个，这个鼠标的这个位置叫标准按钮，我们点一下，然后在这里画， 发一个啊，发一个长方形吧，然后他就是一个按钮，这个时候这是可以作为启动，还有一个停止啊，我们把它复制一下， ctrl c， 然后 ctrl v 复制一下，然后这是两个按钮，这个时候按钮我们要给他的命名啊，不能都叫按钮给他命名，双击他就可以了，把它改成 启动，然后这个字体呢颜色是黑色，然后把它啊字体改成大一点啊，改成二号确定，然后确认把字体改的大一点啊，同样这个是作为一个停止按钮啊， 这里哎是代表了字可以改字体的，可以改字体也可以改大小啊，还可以改字形， 里面都可以改啊，还可以添加这字体二号，然后点确定就可以啊， 然后这个时候还要再进行一步操作，就是关联一下啊，不然他只是一个按钮，他和谁连接呢？然后关联一下，这里面有个双击之后，这个按钮之后出来一个基本属性和操作属性，就是他操作给谁啊？这里面操作的数据对象 直操作，你看要前面要这个正方形的小框子里要勾选一下啊，我们要数我们的正常的按钮是什么样，就是按下去是一松开，是零啊， 意思一样的，按下去是一松开始零，按一松零，然后这只是一个，呃，设置好了，但是他要和谁连接上呢？看一下啊，好，我们这里要根 要选择根据信息采集，根据采集信息生成，然后点一下，然后这里，然后通道呢？是 m 存储器啊，因为平能用 m i 是什么？ i i 是按钮外部接线啊， r 是外部啊，个平的话我们用 mm 纯手机啊，这个是 d 0 号的通位啊， 他的读写功能就是就是 m 零点零的意思啊，零通道地址是零，然后那个数据类型第零位就第一位啊，第一位就是 m 零点零的意思啊，然后点确认，然后点确认， 然后停止，一样操作啊，操作，然后按一松铃问号，根据信息采集生成 m 存储器。 m 寄存器啊，存储器寄存器，一个意思啊，这里面要用到是还是这里面用到第一位啊？就是第零一位就是第二位的意思啊，就 m 零点一的意思啊。啊，我们这 就 ok 了啊，这个主菜画面我们就已经做好了，他可以对 plc 一个启动，他可以对 plc 一个停止啊，呃，把他下进去，然后在这里检查一下啊， 看啊，阻态设置正确，没有错误，然后这个时候就可以下到哪里了，就是把这个窗口直接下到那个触摸屏里面，然后怎么下载呢？就是， 呃，选择工程下载。

大家好，接下来呢我给大家介绍一下这个触摸屏在博物图里的初步组探啊，先给大家在概念上有一个初步的了解，哎，接下来我就给大家在博物图里进行相应的演示，我们首先呢，添加一个 poj 对吧， 控制器选择一个幺二零零啊，好，确定，那我 prc 添加完毕之后就可以添加触摸屏了啊，同样的添加新设备选择 hmi 人机接口对吧，大家看这里就是呃， 博图支持的触摸屏有很多啊，精简系列是不是啊，有的这么多个规格的屏幕，三寸四寸啊，触摸屏的分类呢，主要就是以这个显示屏的尺寸啊，显示屏 就是说内部屏幕左上角到右下角之间的距离，他的单位呢，就是英寸对吧？哎，三英寸呢？四英寸呢？等等这些触摸屏，这是精简系列对吧，下面精致系列呢，也是一模一样的啊，只不过功能呢更加强大 啊，在下面有一个移动式面板哎，这个你要不就是通过啊，具体的线路啊，要不就是通过 wifi 啊，可以啊，到处移动的触摸屏啊，也就叫移动式面板，他也属于精致系列啊， 在下边就是宽温度范围型的，比如说啊，在一些温度比较低或者高的场合啊，一般的冲和屏啊，受不了会有问题，而这种宽温度范围型的就没有问 是不是，那么这种宽温度系列呢，也分为精简和精致系列是不是？哎， 那么接下来我就给大家啊，添加一个精简系列的触摸屏，选一个啊，七英寸的啊，这个啊，点击确定， 这里会跳出一个出国屏的向导，哎，我感觉这个向导呢不是那么人性化啊，建议大家直接点完成我们手动对出国屏进行相应通讯功能的配置啊，点完成 哎，自动的给你插进来一个触摸屏，是不是他是什么哎， pn， 大家看，这里有个 pn 啊，就代表这个触摸屏有网口的啊，可以直接和 plc 进行通讯啊， 那么下边啊，就是一些物理的按键啊，有的触摸屏呢是有啊，物理按键呢，有的是没有啊， 那个触控屏添加好之后呢，我们就需要和这个 prc 建立相应的通讯连接，是不是？哎，点击这个网络仕途， 那么 plc 出现在这里了，中国评也出现在这里了啊，我们首先，哎，也就说工业已态网要给他们打通啊，这里选择网络啊， 点击他啊，拖住不放啊，放到这里松开啊，大家看到这个 pnie 了，就证明工业仪态网已经打通了，同时呢， 他会给 plc 跟触摸屏自动分配相应的 ip 地址啊，这也是博图比较智能化的地方啊，那 网络打通之后，我们需要做一个什么工作呢？点击这个连接啊，选择 hmi 连接啊，同样的点住他不松手放到这里，哎，大家看这个 hmi 连接就建立起来了啊， 这个 hmi 连接呢，是以我们工业以太网为基础的啊，虚拟的连接，对吧， plc 跟触摸屏的数据交换都是通过这个连接来完成的， 那么我们完成这一步之后啊， plc 和触摸屏网络主态工作就结束了啊，那么先给大家简单介绍到这里，感谢大家的观看。

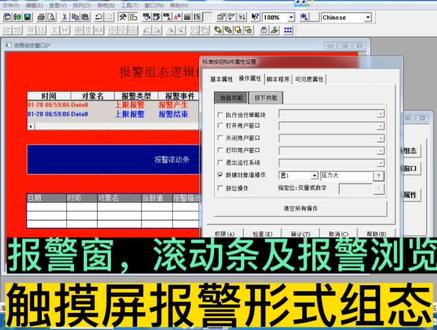

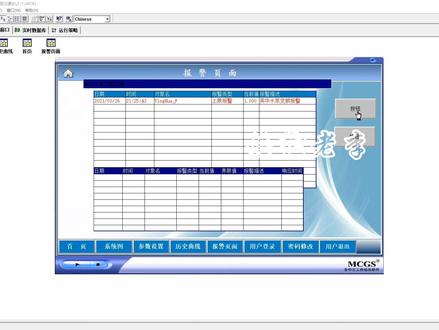

呃，大家好，今天咱们讲一下昆仑通带触摸屏它的三种报警形式。呃，第一种形式，咱们点这个，点开这个工具箱，呃，有这个图标，它显示一个报警窗，然后咱们点击它， 这是一个报警窗口，这是第一种形式。第二种形式有滚动条、报警滚动条，咱们在这选择报警条 啊，报警条，第三种形式是报警浏览 啊，总共这三种形式，咱们今天就对这三种形式啊给 大家进行一个讲解。咱们首先咱们先保存这个用户窗口，关闭，咱们点开这个实时数据库，咱们新建两个内部变量新增对象， 比如说咱们在这新增，把这个名字改成第一个报警是咱们是压力，压力高，压力大， 假设现场连着一个 p r c， 连着一个压力开光，然后咱们跟触摸屏进行一个通讯，压力大， 然后他属于类型是属于是开关型，然后咱们这个报警属性，咱们给他设置一下。呃，选上这个允许进行报警处理，显示 内容是压力大，然后报警设置，咱们选上开光量报警。 当然大家可以根据自己的实际需求进行开光量正跳扁报警和开光量负跳扁报警的一个设置，咱们在这选择开光量报警报警注注视写上压力超限， 然后确认这是咱们建了一个啊，一个内部变量点，咱们再建一个。 第二个点是比如说温度高， 他对象类型也是开光亮，然后报警属性，咱们同样给他设置一下，允许报警，这个是温度高， 同样咱们开光亮报警，报警住址是温度超限。 好，这个报警值咱们设置一下，设置成一，当他为一的时候，让他进行一个报警确认，咱们把这个压力大爷这个报警属性给他修改一下 啊。然后咱们还是回到这个用户窗口，用户窗口咱们点开窗口铃这三种形式，咱们给他呃增加几个按钮，增加两个按钮，第一个是 是压力压力大的一个按钮操作属性，咱们给大家选这个， 对这个数据对象操作进行质疑操作这个变量咱们就选择压力大确认， 确认这是压力大的一个按钮，然后咱们给它复制一下， 好再复制这个是复位，复位按钮也就是清零 啊，咱们把这个改成复位压力大复位 数据推向操作，咱们给他清零，压力大也同样是，然后这个基本属性给他写成压力大复位 确认，这个是一个温度高 啊，咱们主要用这个按钮实际上做仿真，正常情况下他他是连着呃 p r c 跟 p r c 进行通讯，外部一次元件发生动作以后，然后进行一些报警，然后咱们今天当纯的是讲这个报警的一个 画面的一个组态，所以说咱们通过这个按钮实际上是做一个仿真，然后这个操作属性咱们在这质疑，然后他这个是连着这个温度高确认 确认这个是温度高的一个温度高的一个复位按钮 清零， 然后基本属性温度高复位确认 啊，这个测点数据库咱们做好了，然后这个仿真按钮咱们做好了，然后接下来咱们给他组态内部的一个数据，首先咱们看 这个报警窗，咱们双击这个报警窗， 他这有对应的这个数据对象名称，呃，大家注意看他这个对应的数据对象名称，咱们只能选一个，是吧？但是如果你一个项目或者是工程当中，他有好多个 啊，比如说两个，十多个啊，几有可能有几十个，这这个咱们应该如何去做呢 啊？今天咱们再把这个方法给大家分享一下，咱们先给他还是先保存一下， 回到这个实时数据库当中，然后这有一个成组增加，成组增加，然后 咱们比如说这个一个项目的一个工程点，比如说咱们设一个报警组这个数据对象，然后在这选择一个组对象确认， 大家注意看这个组对象，报警组零组对象，然后咱们双击一下他进入他这个测点的一个设置，然后这个组对象成员里 咱们就可以增加咱们的，把咱们的所有的报警点全部增加进来，是不是？然后温度高点增加，压力大点增加，然后确认 咱们现在有两个，所以说咱们增加两个，大家如果有 n 个的话，比如说有十个同样可以增加进来，是不是？然后点上确认，这样咱们就把这个报警阻铃 啊进行了一个汇总，把所有报警点进行了一个汇总，然后咱们还是回到咱们的用户窗口当中，窗口零，然后咱们在这就可以进行一个报警的一个设置，咱们双击这个报警窗， 然后对应对应的这个数据对象名称，咱们就可以选择报警阻铃是不是报警阻铃确认， 然后报警室的颜色，还有这个这些颜色，大家可以根据自己的需求进行一个设置， 然后确认这是一个报警窗，然后报警滚动条，然后咱们双击一下，他实际上设置都大同小异，显示对象报警，然后咱们点这个问号，然后同样 选择报警阻铃，确认啊，下面根据字体的大小设置，包括前景色，前景色代表这个文字的颜色，背景色代表这个背后的这个颜色啊，然后确认还有这个报警条，然后咱们双击啊报呃，留两条 实施报警数据，同样咱们点这个问号，然后选择报警阻邻，确认 啊，显示格式大家都可以进行一个设置，咱们在这就不再赘数，大家可以下来自己详细的进行一个设置， 然后确认，这样咱们就全部啊，全部组态好了，咱们然后组态检查，然后保存一下，然后把这个程序下装到咱们 的触摸屏当中，点下装，然后工程下载，咱们现在大家可以模拟运行，也可以连接运行，咱们连一个实物的一个 触摸屏，咱们点连接运行，连接方下载方式是 usb 通讯，咱们点工程下载 好，下载完成咱们启动运行 啊，这个就是咱们触摸屏 下装好那个刚才那个报警画面，咱们给他仿真一下，咱们首先点一下压力大， 大家注意看压力大是不是报警了，然后他的滚动条显示压力超限，然后他的这个报警条也显示压力超限，接下来咱们让他报警一下，温度高 啊，温度高是不是也同样显示出来了？像那个报警窗，他是以列表的形式， 你看咱们让他这个压力大，给他复位一下，假如说咱们现场处理好这个压力开关测点，然后接接下来咱们给他点一下复位按钮，模拟他现场啊，原件恢复正常，滚动 空调跟那个报警条他都全部消失了，而咱们那个报警窗他相当于是以列表这种形式 啊，当报警的时候跟复位的时候，大家统啊都会显示以列表的形式进行一个显示。接下来咱们给大家复位一下，温度高 感温度高，像报警条跟那个滚动条全部消失。 嗯，这就是咱们那个触摸屏画面当中他的三种报警形式，大家可以根据自己的现场的实际要求啊及人家那个甲方的要求进行自行的一个设计 啊。今天咱们就讲到这里，喜欢的朋友点赞加关注，感谢你的观看。

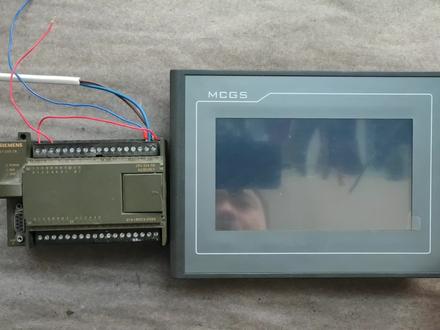

朋友们大家好，我是电工监控，下面这一台就是一个触摸屏， 那么呢今天我和朋友们一起，咱们就分享一下这个触摸屏和这个西门子的皮热器他们之间如何实现的通讯， 朋友们来看一下，对于这个触摸屏我在上次视频中给朋友们也已经分享过，他是北面端口，我们来看一下有好几个端口，那么对于这个端口右边这一个就是他的电源口， 那么下面这一个九点的这个口，他就是个通讯口，就是那科目口。当这个触摸屏与平时通讯的时候，这个位置要插一根这个数据线，我们来看一下就是这种数据线，这个数据线我们来看一下这 都是母兔，这头呢是公兔，我们在连接的时候，朋友们看一下这个触摸屏这个位置是公兔，那么呢我们就把这个数据线它的母兔给它插上， 朋友们看一下就插在这个位置， 插上之后我们就把这两个螺丝给他上进， 然后我们来看一下这个数据线这一端，这一端是个工头， 那么呢我们就把这个空投插到这个 p 二七的这个空门口这个木头上，我们看一下这边是个木头，然后呢我们给他插上去， 插上去之后呢把这个螺丝给他上进， 那么这个触摸屏 和这个 pc 通信是不是这样就形成的市场呢？还不是那么简单，下一步呢我们还要打开这个触摸屏他的这个主裁软件，给他设置一下， 打开电脑我们看一下这个主态软件，首先我们找到这个触摸屏他的这个主态软件，我们看一下这个位置，就是双击一下， 当这个界面打开之后啊，我们点击一下设备窗口，朋友们看一下，就这一个设备窗口， 在这个设备窗口下面，朋友们看一下这个位置，我们呢双击一下，然后呢这个键盘头打开，打开之后我们的鼠标右键点一下，这里有一个设备工具箱， 朋友们看一下，那么对于我们这个触摸屏，我们要使用串火，朋友们看一下上面有一个通用串火副设备，我们要看一下，那么对于这个 ps 系啊，像我的这个 ps 啊，就是这个西门子的 s 七这个老二呗， 我们要看一下下面这个地方，正好有朋友们都没有看清楚，西门子 s 七二百 ppi， 那么这个时候呢，我们把鼠标双击一下， 然后呢电视，朋友们看一下，这一个就是我们以后要使用的这个西门子 s 七杠二百这个皮特戏。 那么呢当我们选定之后啊，朋友们看一下，我们下面呢就模拟一个这个主胎来给朋友们试一下，看他的通信能不能成功。 下面我们就点击一下这个用户窗口，然后呢新建一个窗口，然后进行双击， 在这里呢我们用一个灯泡来给朋友们模拟一下这个烛台是如何形成的。

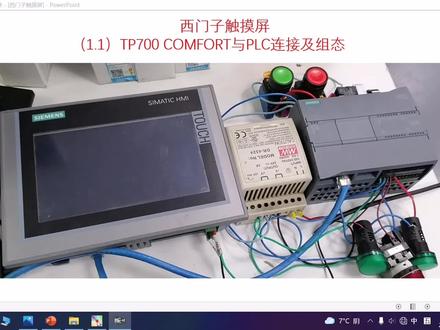

大家好，我是机电 fc 啊，西门子。触摸屏与 poc 及电脑的连接与主态，首先我们需要二十四伏电源点这个屏进行直流，二十四伏供电， 正负不要接错。这个触摸屏有两个网络接口，这个 poc 也有网，两个网络接口，我们用网线将它连接起来， 这样 poc 跟触摸屏就可以进行通讯，我们将另一个网线一头插入电脑，另一头插入这个触摸屏，或者插入这个 poc 的网络接口都可以。触摸屏与 poc 以及电脑之间就可以 进行 proper letter 通讯，而不需要交换机，这样 poc 触摸屏以及电脑之间的连接就连接好了。对于 poc 的接线在这里就不坠入了， 我们输入接了三个按钮，输出，接了三个指示灯，下面我们来进行主态，我们双击博图微幺六， 这样软件就打开了，此时他是坡头界面，我们创建一个项目，项目名称我们命名为主态。练习， 我们点击创建， 我们在 pot 试图里面点击主态设备，再点击添加新设备， 选择控制器，我们这款 poc 是幺二零零的，点击幺二零零， 点击 cpu， 从这个 puc 的侧面我们可以知道这个 puc 的 cpu 是幺二幺五 cdcdcdc， 我们找到幺二幺五 c dcdcdc， 点击这个小三角，他下面有两个订货号，同样我们可以从这个侧面看到这个订货号是六一 s 七二幺五一 a 机四零 零零 x b 零，选择对应的电话号。 这里有个版本，这个也很重要，我们这个飘色的版本在外表是看不出来的， 将这个 poc 的程序上全上去能看到这个版本，如果这个版本选择不正确的话，我们是没办法下载的，因为我们知道这个 poc 的版本是四点二的，所以我们选择微四点二，点击添加， 这样这个 poc 就添加进来了，我们双击添加新设备，选择 hmi 触摸屏。根据这个触摸屏背后标签，我们就知道这款触摸屏是七寸 金字面板以及他的订货号，我们点击金字面板，选择七寸显示器，选择 tp 七百 confect， 点击这个电话号。同样这个触摸屏也有版本选择，当我们这个触摸屏开机的时候，这个启动中心旁边就有一个版本是微摇五点 幺点零点零，所以我们要选择这个版本，如果版本选择不正确，我们是没办法给这个触摸屏进行下载。版本选择幺五点幺点零点零， 点击确定这个触摸屏，他就会生成一个画面向导，我们可以直接点击取消或者完成， 我们在这里点击取消，点击确定，这样 poc 跟这个触摸屏就添加进来了。现在我们要将这两者之间进行连接， 我们双击这个设备和网络，点击这个连接， 这个连接有很多连接，我们这里使用的是 hmi 连接，我们左键点击这个 pos 的网口，再拖到这个触摸屏的网口释放左键， 他就连接起来了。我们可以在这个 hmi 一下面的连接里面 双击进行查看他们的连接是否连接，好在这里有触摸屏该 poc 的信息，如果这个在线是打勾的，就说明他们两者之间已经连接好了， 我们也会直接在这里用添加进行连接，在这个参数里面我们可以看到这个触摸屏的 ip 地址跟这个 puc 的 ip 地址，这样 puc 与触摸屏的主态连接就完成了，我们就可以进行 puc 的程序书写 以及触摸屏的画面设计。好，感谢大家的收看，再见。

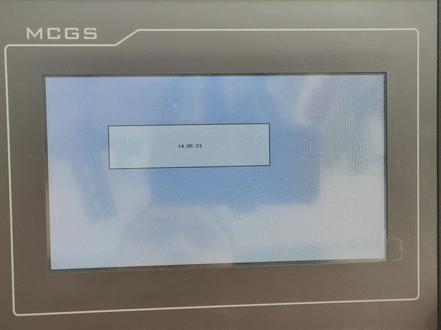

朋友们大家好，我是电工坚果，这是一块我们在工业空中经常会用到的这个触摸屏，朋友们看一下这个触摸屏，他的这个型号呢就是 tpt 七零三二开题， 那么这个触摸屏呢，他是一个七英寸的，那么对于这个触摸屏我们在使用的时候，你比如呢在这个我们的电动机或者其他设备进行这个控制的时候，如果呢发生了报警，我们可以从这个触摸屏上去这个看到他的时间， 那么对于这个触摸屏我们该如何进行阻拆，让他呢在这个触摸屏上显示当前的这个时间，那么下面呢我就和朋友们一起，咱们共同分享一下如何给这个触摸屏 显示当前的这个时间。 首先我们打开这个触摸屏他的这个素材软件，朋友们看一下这一只手拿着一支笔，这个就是这个触摸屏他的这个素材软件，我们进行双击， 然后呢我们在这个窗口铃里边打开它进行双击， 后面看一下，现在我们就可以进行出台，那么呢我们看一下这个右侧这个地方是个工具条， 然后呢我们用这个鼠标放到这个位置，这个 a 就代表是标签，我们请点一下， 点完之后呢我们再拉出来， 我们看一下这个框，就是我们以后这个触摸屏 要显示的这个时间，然后呢我们鼠标在这个框上形成双击， 朋友们看一下，在这个界面中，这个右侧上面这一个他是一个显示输出，我们给他勾选上，朋友们看一下，勾选上之后，这个地方就有一个显示输出，那么呢我们再点击一下这个显示输出， 点完之后朋友们看一下在下面他有一个输出之类型，这个时候呢我们就点击一下字福串输出，朋友们看一下字福串输出， 我们点一下，点完之后呢我们再看下这个地方有个表达室，这个表达室右侧有个问号， 我们给他点击一下，朋友们看一下这个界面已经打开了，因为呢今天我们要显示这个时间，这个时间呢在英文中就是泰姆，所以呢我们在这个地方要找这个泰姆。朋友们看一下， 我们看一下这个他就是弹幕，我们点击一下，然后呢进行确认， 最后我们再把这个画面进行确认，朋友们看一下现在这个框，他就是这个时间这个显示，那么呢现在他不能够显示，因为呢我们还没有运行， 所以呢我们要把这个出差给他下载，下面呢我们就开始下载， 朋友们看一下这个足台上面有两个字，朋友们看一下这个就是工具，这个时候呢我们就点击这个工具，这个工艺条出来之后我们看一下这个，第二个就是下载工程，我们点击他， 然后呢进行这个确认，我们点一下试， 这个时候呢我们出来一个画面，在这个画面中我们看一下这个位置是联机，那么呢我下载的时候我用这个通讯线是 usb 通讯，所以呢我们要选择 usb 和这个联机， 那么这个时候我们就可以点击工程下载，朋友们看一下这个地方就是工程下载，我们进行点击， 后面看他速度特别快， 我们看一下下面这个数据清除解除就代表他已经下载完成， 那么这个时候呢，我们再看一看这个触摸屏他有什么变化，朋友们来看一下下面这个，他就是这个触摸屏下载完成之后，他这个状态， 在这个界面上，我们来看一下上面这一个是系统参数设置，下边就是进入运行环境，这个时候呢我们点击一下进入运行环境， 这个时间就马上给显示出来了，那么对于这个时间我们来看一下， 现在是十四点零一分四十八秒，然后呢我给这个电脑上对一对，看一看他的时间是否这个一样，后面来看一下，现在是十四点零二分，我们给电脑进行敌对一下， 后面看一下十四点零二分， 他基本上是吻合的。 好了，朋友们关于如何用触摸屏去显示时间，我们今天呢就分享到这里， 如果你看到这个视频对你有帮助的话，欢迎朋友们转发收藏加关注， 我会每天给朋友们分享一个关于电工知识的小视频。好了，朋友们感谢你的收看。

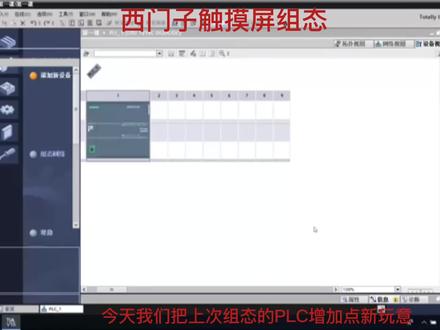

今天我们把上次阻太的 plc 增加点新玩意，首先我们点击添加新设备，然后在弹出的对话框里面选择一个顺眼的触摸屏，找到看上的触摸屏双击塔， 然后点击确定，让他无法躲避你对他的控制。紧接着再弹出的对话框里面将他和我们组态好的 plc 连接上， 我们只组态了一台 poc， 所以我们选择这里的 poc 一，然后点击完成，这样我们就在这个项目里面增加了一个触摸屏。接下来我们来看看这个触摸屏的样子怎样，看上去不太好，不过没关系，因为我们还没有装扮它，我们可以直接先把它关闭掉。 我们在网络仕途选项里面可以看到我们组态好的硬件选中触摸屏，我们来看看他的 ip 地址是不是我们想要的，观察后发现这个自动生成 ap 地址正合我意，所以 不用管他。然后我们再来看看 p l c 的 i p 地址分配的怎么样，观察后发现 p l c 的 i p 地址也可以，所以不用修改。做到这里其实我们这个项目的硬件部分暂时已经符合我们的基本要求，接下来就可以仿真了。

客户最关心的三个功能，分别是报警趋势，历史记录。那今天呢，我们就聊一聊报警，那我们开始吧，出名的报警呢，也有好多种，我常用的就是这种表格，这种显示，然后还有这种就是从工具栏这边有个 报警浏览，往出一拉就可以看，拉出之后是灰色。那这个格式的长短啊，大小啊，和这个裂的相呢？是可以设定的啊，双击以后就可以弹出来了，比如说这个显示格式，哎，我们让他多显示几个，哎，那他就 变多了，哎，你看就变长了，他这个每一个像一个赛亚表格的格子的长短，大小，宽度都是可以设定的，包括他显示多少格都是可以设定的，一会我们再详细说。那平时常用的还有这种 led 滚动播出啊，就是假如说一个报警产生了，那么这个报警呢？会在界面上滚动播出。 嗯，还有一种呢，我们就是做一个页面的跳转，当一报警了，我们弹出一个窗口提示啊，现在有报警了，或者说那个我们在控制器级别的一有报警了，我们输出一个 do， 然后让一个那个 报警灯啊，呃，闪烁同时这个发出声音来提醒啊，还有报警了，那咱还是回归到正题，说这个出红屏，那出红屏呢？报警呢？首先我们拉出这个表格，那他就三行，三，三行。那我们现在呢设定一下， 这是可以设定他显示的时间格式啊，你可以根据自己的，你喜欢哪种啊，就就选哪种，包括这是每一格的宽度呢， 设置数字越大呢，这个格子越宽，这是字体颜色，就是报警的时候啊，这个字都也显示什么颜色？我们可以根据自己喜欢，比如报警那字，我们选红色的报报警字，对吧？这个因为报警了吗？显示红色的背景呢？还是可以选择这种 啊，这是框的那个颜色，咱可以选这个啊，基本属性呢。呃，我们做两个，一个实时报警，一个历史报警。那其实实时报警和历史报警只是在这点的不同就行了，你点到这就点到这点，这实时报警组呢？你可以绑定你所见的对象组，也可以不绑定，都是可以的。 那他显示行数，比如说现在他默认三行，我们现在想让他显示八行九行，可以了。确定啊，那就显示哦，这个如果底是红 色的，太难看了，我们把这个调一下背景颜色，太影响大家的收看了。哎，实时报警，那我们现在把这个勾上历史报警，勾完之后呢，他可以选择时间段，那我们就选择全部啊， 确定一个九行，一个十行，我们调整一下位置。其实这个报警报警条呢，也是可以设置的啊，这个地方也可以选，就是我们比如那报警组，那个组对象也可以不选，一会我们看怎么样？他可以调这个 旋转的速度以及四幅的质量，四幅数啊，我们一说一个报警信息，也许是十个字符吧，然后我们让他慢一点，对吧？嗯，确定。哎，这样我们也可以给他拉长一下，那我们演示就是这样 啊，然后现在呢，我们这个表格建好了，我们要建报警点，看看报警点是怎么建的。 我们在实时数据库里建好点以后呢，实时数据库里就有了，那我们比如说一个点，想让他报警怎么办呢？双击，双击之后呢？他有一个基本属性，有个存盘属性，还有一个 报警属性。那我们选择这个，比如说他是闭合的时候报警，或者唯一的时候报警，我们就说上线报警。呃，报警呢？我们要做一下注视，因为报警了以后，这什么报警啊？所以我们要写一下，比如说这个是，呃， 嗯，一号机组的变频报警， 那报警值是一，那我们现在就可以确认他就可以了。那这个就是 设置好了，报警这边呢，我们勾选自动全盘信息，因为我们既要实时也要历史，所以这个地方要勾选一下，如果不是要历史的话，不勾选也是可以的。然后确定 这样的话，把我们所有的这些报警都建好，这样就可以了。建好以后呢，我们要建一个组对象 组对象组对象。新建一个对象去哪去了？ 那我看看啊，我们选下这个吧。新建，那就来了，来了之后呢 处对象怎么见呢？我们在这选一个处对象，起一个名字，比如说这是暴行组。呃，我们新做的，所以我们加一个新， 然后这要点存盘，然后呢？比如说这个报警呢？是多久？一个存盘周期？我们一般时候选大一点，比如说五分钟或者三分钟，三分钟一百八十秒，那我们这边就写一百八十秒 组队像成员，就我们刚刚不写了好多这个点了，报警点，我们现在可以把这些点全添加进来就可以了。 我们找一个举例啊，就这个，这个有哎，添加过来再做一个，没做几个 yeah， 确定，因为我们做了两个报警组，那这样的话我们在这个地方就需要选一下，如果我们做一个报警组就不用选，我们再报营业， 在这边选一下实时报警，我们选的是刚刚建好那个组对象，我们建的是这个，所以在这我要选择确定，在这我们选择， 嗯，这不用选。那我们怎么模拟报警呢？其实是可以这样的，做一些按钮就可以模拟了，比如说我们做一个按钮 啊，因为我们有两个嘛，所以我们做两个按钮，按钮呢， 我们是 算了，然后我们选下张我们报警对象的那两个点，一个是他，一个是他， 那这样就可以了，这样可以的话我们模拟一下，然后看一下报警他到底是什么形态，你如果有些表格不正常的话或者什么呢？我们就可以及时调整。这就是一种模拟报警的方法，他可以不依赖于控制器， 我们把它设置成体重液，这样的话模拟起来方便，做完之后要保存一下，然后我们模拟运行功能，下载 启动运行。那现在我们用按钮模拟一下报警，嗯，报警了，闪烁滚动播出，那这 我们再来一个，又来一个报警， 报警消失了， 下面为什么没有呢？我们再研究研究，选成之一了，所以取消不掉，我们要取反，就是取反的意思就是这次是一，下次是零下，这次是零，下次是一，每次按的时候就会改变， 那这样的话滚动条和实时报警就没问题了。那历史报警这个问题，历史报警，这为什么不可以呢？这个报警呢？要刷新一下， 然后呢？当这个报警消失以后呢？你看历史，历史报警记录还是有的。那如果他再报警呢？实时报警会显示历史报警没有显示，因为只要我们刷新一下就可以了，因为我没有做刷新的拧，所以我们要切换一下页面，用页面来刷新来显示出来。比如说我们现在到取件， 哎，你看就有了。那这个就是报警。那今天就到这里，我们下期见。再见。
