永久电动车大灯怎么安装接线

大家好，今天我来给大家讲解这个电动车的接线方法，第十三节这个电动车的大灯接线法。首先我们来看一下我准备了哪些东西。呃，这是一个电池，这是一个锂电池，四十八伏的，然后这边是一个转换器，他是四十八伏转这个十二伏这个转换器，当然这个六十伏和七十二伏也可以使用， 然后这边是个灯泡，呃，是大灯，然后这个是雾灯，然后这边是一个尾灯啊，今天这个尾灯我就不打算把它加进去了，因为我怕这个线路多了之后有很多的朋友看不懂 啊，看着有点乱，所以说这个尾灯我就不加进去了，其实这个原理都是一样的，很简单的，他只不过是其中一根是雾灯，他和雾灯啊并联起来了一根线，然后他还有根线，就是这个刹车灯，就是他通过这个刹车开关给他这个 一个供电的。然后这边是两个开关，一个是大灯的总开关，还有一个是变光开关。呃，其实这个大灯的接线方法很简单，我们只需要认识这个大灯泡上面有几根线，这个雾灯上面有几根线， 呃，各个线是干什么的？还有这个开关也是的，这个两个开关上面一共有几根线，各线是负责是什么呢？我们只需要知道这些，就很轻松的就能把这个电动车的大灯这个线路能接起来了 啊。下面就来看我的演示。首先我们来看一下这个大的，这个大的上面一共有三根线，然后这个物的上面有两根线， 这个物的上面这个负极线和这个大的上面这个负极线他是共用的，所以说一共是四根线，他另外这个负极线他是共用的，这个大的上面有两根线，有两根线，他是远近光，车子负责 远近光的，远光一根线，近光一根线，然后这个雾灯他就是一根线，然后这个转换器我就不讲解了，因为这个转换器之前我已经给大家讲解过了。我们再看一下这个大灯开关，这个大灯开关上面一共有四根线， 这个大灯开关的原理就是什么呢？它上面一共有四根线，呃，其中有两根线，它是并起来的， 当我们大灯开关开一档的时候，这个镜线就是这个镜线，他会和一个雾灯这个线啊相连接，就是不开的时候，他这个镜线他是不提供改这个两根线供电了。 然后当我们开一档的时候，他就会给这个雾灯，这个是雾灯，然后在我们再开一档的时候，然后这根主的进线，他又会和这个大灯这个线呃相连接，呃，这时候我们可以用这个万用表来测 试一下，呃，我们打开这个 y m 表，我们用 y m 表来测一下，我们打开背光，呃，这是一根镜线， 我们这时候比如说跟这个线雾灯线对接的，它是不通的，然后我们把这个开关开一档 啊，大家看开一档啊，这根雾灯他就通电了。呃，这时候这根大灯线他还没有电，如果我们再开一档，我们再开一档，然后这根大灯线他就会通电了啊，他这个开关就是这样一个原理。我们再看一下这个边框开关， 这个边框开关他是三根线，其中一根，这个粉色的线他是在中间的一根粉色的线，他是来回 和这个蓝色和这个白色来回切换，他不管怎么切换，他必须和其中一根线他是对接的，他的开关原理就是这样的，然后开关他是来回切换。我们再来测一下看看 啊，打开背光这同款的好用又便宜的这个 wifi 表，我已经放在这个视频左下方了 啊。我们来测一下这个粉色的线，他是，呃中间的一根线，他是负责来回切换的，我们测一下这个蓝色的，呃，这是对通的，然后我们开关再切换一下， 然后这个蓝色的线他就不通了，他就会和白色的线啊对通了，他就是负责来回这个切换这个远近光的，因为这个远近光他只能是接通一组线，他是不可能同时接通 两组线，所以说靠这个变缸开关来回切换啊。下面我们就把这个线来接起来演示给大家看一下。 首先这个转换器上面这个输入线，呃已经接起来了，输入线他有一根这个负极线，然后还有一根这个正极线，这个，呃输入线这个负极线没有，这个黑色的线，他是用一根这个绿色的线来代替的。然后这个输出线他还是一根负极线和一根 黄色的线。呃，这根这个负极线它是共用的，它是使用一个蓝色的线。我们现在把这个 负极线先端接起来，因为我们正常的电路他是控震的，所以说我们把这个负极线和这个灯泡上面这个负极线先端接起来， 另外这个负极线它 不需要控制的。 呃，这个雾灯和大灯这个是共用的一根负极线，所以说我们只需要接一根就可以了， 然后我们把这个转换器上面这个十二伏的线接通到这个大灯开关上面这个镜线上面。呃，刚才我讲了这根红色的线，红黑这个根线，他是这个镜线，我们先给这个开关上面先通到电， 然后我们把这根雾灯线先记起来，另外这个雾灯不需要这个变缸开关，然后我把这个雾灯，雾灯是这根，呃浅蓝色的线，我们先把它记起来， 然后我们再把这个大灯的开关这个线接到这个变光开关上面，因为它这个需要的变光开关来切换这个原激光的，所以说它不是直接供来这个大灯泡的，然后它是通过这个变光开关来给这个大灯泡来供电的。 呃，这样他的开关，呃两个线刚好接到这个灯泡上面，还参与的这个两个这个远近光这个线上面。 啊，这样我们就接好了，我们把这个地方盖好，我们现在把 这个给它通电。 呃，这时候大灯泡已经亮了，我把它关掉，我们关掉，我们现在试一下开一档，嗯，是 w 的亮，然后我们再开一档， 呃，他大灯已经亮了，然后这边是个变光开关，变光开关，我们变光一下啊，大家看这就是个近光，这就是远光。

大家好，我是华仔，应粉丝邀请啊，上次微信上说装个这个电动车啊，外置灯的接线怎么接啊？晚上行走的时候灯不亮哎，装个外置灯线怎么接？他不会接。今天呢，我就跟大家讲一下正确的接线方法。首先我们找一把螺丝刀， something singapore we deserve， 顺着这个灯啊，找到这个大灯的 大灯插头，这大这个大灯插头， 然后呢车子的这个大灯， 大家看好了，我们找到这个灯的这个插头啊，大灯插头，然后呢这个绿线呢， 就是这个车灯上面的这个灯柱上的这个绿线啊，这个旁边的这个灯柱上旁边的这个线永远是负极哎，这个呢， 白线蓝线是远光近光任意机盖，然后呢这个线这个腹肌线倒在这个上面，然后呢这样子如果他不亮，说明我们的这个电动车的这个 技术肯定是反了啊，我们低调一下啊，重新试一下啊，这样子灯就亮了啊，哎， 大家如果按照这个方法，比如说这个副结搭在副结上，哎呀，灯在副结上面，然后呢这个线搭在这个灯的远光近光的任何一个线上，如果不亮，我们就把这个线对调一下啊， 等着对调一下即可。大家觉得这个方法有用，帮我点个免费的红心和关注哎，我会跟大家分享更多的电动车袖子制作，记住关注我。

大家好，今天我来给大家讲解这个电动车的接线方法，第十三节这个电动车的大灯接线法。首先我们来看一下我准备了哪些东西。呃，这是一个电池，这是一个锂电池，四十八伏的，然后这边是一个转换器，他是四十八伏转这个十二伏这个转换器，当然这个六十伏和七十二伏也可以使用， 然后这边是个灯泡，呃，是大灯，然后这个是雾灯，然后这边是一个尾灯啊，今天这个尾灯我就不打算把它加进去了，因为我怕这个线路多了之后有很多的朋友看不懂 啊，看着有点乱，所以说这个尾灯我就不加进去了，其实这个原理都是一样的，很简单的，他只不过是其中一根是雾灯，他和雾灯啊并联起来了一根线，然后他还有根线，就是这个刹车灯，就是他通过这个刹车开关给他这个 一个供电的。然后这边是两个开关，一个是大灯的总开关，还有一个是变光开关。呃，其实这个大灯的接线方法很简单，我们只需要认识这个大灯泡上面有几根线，这个雾灯上面有几根线， 呃，各个线是干什么的？还有这个开关也是的，这个两个开关上面一共有几根线，各线是负责是什么呢？我们只需要知道这些，就很轻松的就能把这个电动车的大灯这个线路能接起来了 啊。下面就来看我的演示。首先我们来看一下这个大的，这个大的上面一共有三根线，然后这个物的上面有两根线， 这个物的上面这个负极线和这个大的上面这个负极线他是共用的，所以说一共是四根线，他另外这个负极线他是共用的，这个大的上面有两根线，有两根线，他是远近光，车子负责 远近光的，远光一根线，近光一根线，然后这个雾灯他就是一根线，然后这个转换器我就不讲解了，因为这个转换器之前我已经给大家讲解过了。我们再看一下这个大灯开关，这个大灯开关上面一共有四根线， 这个大灯开关的原理就是什么呢？它上面一共有四根线，呃，其中有两根线，它是并起来的， 当我们大灯开关开一档的时候，这个镜线就是这个镜线，他会和一个雾灯这个线啊相连接，就是不开的时候，他这个镜线他是不提供改这个两根线供电了。 然后当我们开一档的时候，他就会给这个雾灯，这个是雾灯，然后在我们再开一档的时候，然后这根主的进线，他又会和这个大灯这个线呃相连接，呃，这时候我们可以用这个万用表来测 试一下，呃，我们打开这个 y m 表，我们用 y m 表来测一下，我们打开背光，呃，这是一根镜线， 我们这时候比如说跟这个线雾灯线对接的，它是不通的，然后我们把这个开关开一档 啊，大家看开一档啊，这根雾灯他就通电了。呃，这时候这根大灯线他还没有电，如果我们再开一档，我们再开一档，然后这根大灯线他就会通电了啊，他这个开关就是这样一个原理。我们再看一下这个边框开关， 这个边框开关他是三根线，其中一根，这个粉色的线他是在中间的一根粉色的线，他是来回 和这个蓝色和这个白色来回切换，他不管怎么切换，他必须和其中一根线他是对接的，他的开关原理就是这样的，然后开关他是来回切换。我们再来测一下看看 啊，打开背光这同款的好用又便宜的这个 wifi 表，我已经放在这个视频左下方了 啊。我们来测一下这个粉色的线，他是，呃中间的一根线，他是负责来回切换的，我们测一下这个蓝色的，呃，这是对通的，然后我们开关再切换一下， 然后这个蓝色的线他就不通了，他就会和白色的线啊对通了，他就是负责来回这个切换这个远近光的，因为这个远近光他只能是接通一组线，他是不可能同时接通 两组线，所以说靠这个变缸开关来回切换啊。下面我们就把这个线来接起来演示给大家看一下。 首先这个转换器上面这个输入线，呃已经接起来了，输入线他有一根这个负极线，然后还有一根这个正极线，这个，呃输入线这个负极线没有，这个黑色的线，他是用一根这个绿色的线来代替的。然后这个输出线他还是一根负极线和一根 黄色的线。呃，这根这个负极线它是共用的，它是使用一个蓝色的线。我们现在把这个 负极线先端接起来，因为我们正常的电路他是控震的，所以说我们把这个负极线和这个灯泡上面这个负极线先端接起来， 另外这个负极线它 不需要控制的。 呃，这个雾灯和大灯这个是共用的一根负极线，所以说我们只需要接一根就可以了， 然后我们把这个转换器上面这个十二伏的线接通到这个大灯开关上面这个镜线上面。呃，刚才我讲了这根红色的线，红黑这个根线，他是这个镜线，我们先给这个开关上面先通到电， 然后我们把这根雾灯线先记起来，另外这个雾灯不需要这个变缸开关，然后我把这个雾灯，雾灯是这根，呃浅蓝色的线，我们先把它记起来， 然后我们再把这个大灯的开关这个线接到这个变光开关上面，因为它这个需要的变光开关来切换这个原激光的，所以说它不是直接供来这个大灯泡的，然后它是通过这个变光开关来给这个大灯泡来供电的。 呃，这样他的开关，呃两个线刚好接到这个灯泡上面，还参与的这个两个这个远近光这个线上面。 啊，这样我们就接好了，我们把这个地方盖好，我们现在把 这个给它通电。 呃，这时候大灯泡已经亮了，我把它关掉，我们关掉，我们现在试一下开一档，嗯，是 w 的亮，然后我们再开一档， 呃，他大灯已经亮了，然后这边是个变光开关，变光开关，我们变光一下啊，大家看这就是个近光，这就是远光。

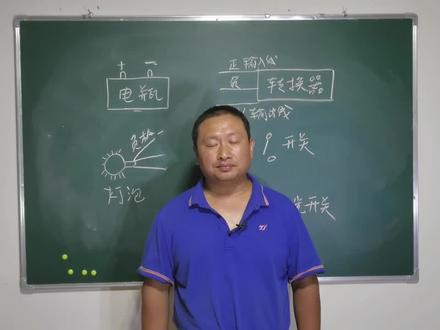

大家好，今天我来给大家讲一下电动车大灯的接线原理以及接线图，之前的视频里面其实我也讲解过，然后实际操作过，但是有很多网友还是喜欢用接线图的方法来演示给大家看，今天我就来画一个电动车大灯的接线图给大家看一下 啊。大家看，这里我还是准备了一组电瓶，然后这是一个十二伏的转换器，就是呃四十八伏或六十伏，七十二伏的这个转换 转成这个十二伏的，然后这边是一个开关，是大量的总开关，然后这边是一个变光开关，这是这边是个变光开关， 然后这边是一个大灯，因为这个大灯是远近光的，所以说他一共他有三组线啊，大家看，这一共有三组线，现在我就用连线的方法 来连接给大家看。呃，大家看，现在首先我们把这个电瓶的正极和这个转换机上面的正极相连接啊，大家看这是正极和转换机上面这个正极相连接， 然后这边是电瓶的负极和转换器上面这个负极相连接，然后我们再把这个负极和灯泡上面 一个答题的这个负极向连击，因为这个负极都是共用的，所以说我们直接把它连起来就可以了啊。下一步我们把这个转换器上面的输出线就是十二伏的输出线 和这个开关相连接啊，这边是个总开关，如果这个开关一打开，这边就通电，所以说这边有一个开关，然后我们再把这个开关的输出线和一个远近光的这个变缸开关这边 连接起来，这个变光开关和我上一次讲解的这个转向灯的开关纹理其实是一样的，他是来回切换的，他是来切换到这边，然后呢切换到这边， 下面我就把这个线来连接给大家看一下，我们把这个灯泡上面这个干线以远光啊就比例是个远光，然后下面也是一个近光， 现在我把这个变光开关其中的一根线和灯泡上面这个远光相连接，然后把这个灯泡上面这个另外这个一根近光线和开避光开关的立端向连接 啊，大家看，首先我们这个灯泡上面有了一个负极啊，已经接起来了，他不需要通过开关，然后这边是两个远近光的这个线路和这个 远近光的变光这个切换开关连接起来，如果我们的开关切换到这个上面这个一种线，他 就是打开的是远光，如果我们的变光开关切换到下面这组线，他就是打开的是近光，这就是电动车的大灯的线路图，大家可以参考我之前的视频里面也有实际的操作，就是用这个大灯，然后转换器 地名，然后实际的操作过，大家可以参考我之前的实际操作的这个视频和这个线路图相结合，然后自己研究一下。好了，今天的视频我就说到这里，大家如果还有什么关于电动车的问题，可以在评论区留言，我会一一回答或关注我，里面有更多内容，谢谢大家。
