老师老师,库加的软件如何快速查看这些柜体的详细尺寸?我一个点击这些也太麻烦了吧。 非常简单,咱们只需要点击左下角的小眼睛,然后点击软装工具,将所有的软装全部取消,对勾勾选,然后点击柜体,在这里点击开始定制。接下来稍等,我们直接找到这里查看柜体尺寸的快捷键, ctrl 加 i, 按一下 ctrl 键,再按 i, 在这里面我们就可以点击查看对应的柜体尺寸,而且按住 shift 键还可以查看多个柜体尺寸,非常快捷。那这也太方便了吧,我也再也不用一个点击选择了。那你这边还有其他的空间, 那你这边还有其他的库加的快捷键可以让我使用一下吗?当然有,你像新手学习库加的他其实很容易记不住各种快捷键的。我给你准备一张鼠标链,包括呢?通用的, 像快递件,事故快递件,还有定制的快递件,水量快递件,户型快递件,全部都有。总结,我把这张鼠标链放在视频左下角,小黄车,你知道的不知道的都在上面,你赶紧带一张用起来吧。
粉丝3.4万获赞25.6万

大家好,今天教大家在库加勒中如何制作蜂窝大板吊顶。首先选中顶面,进入吊顶设计, 找到上面的矩形,在图中先绘制一个矩形,把矩形距离墙面的间距改为我们想要的数值,两边的间距为八百,上下为九百。 再使用直线把矩形和墙体连接一下, 连接号之后再用直线把这 个位置也画一条。选中线段,把刚才画的线段距离上面间距改为一百, 这样我们的线段的尺寸就画好了,也就是区域确定好了,但是现在还是处于圆顶的位置。然后我们把所有的区域都突出三百, 在左边找到心块,也就是黑色的不锈钢线条放到区域内,把上下左右中的区域都放好,线条放好之后发现有这种情况,两边都有, 我们可以按住 ctrl 再点击心快删除一段线, 这个时候又发现这个位置没有线条,按住 ctrl 再放置单条心块,另一边也是一样的, 这样每个区域的黑色分割线就弄好了。因为我这个是个人板,没有蜂窝大板的材质,所以先用墙布代替一下,在左边公共素材库中找到贴图中的墙布,放到合适区域, 也可以使用材质刷刷一下, 在搜索黑太,放到一百的区域内,最后再从灯饰中找到合适的灯具,摆放一下就可以了, 让我们来看一下效果吧,这样我们的蜂窝大板吊顶就完成了,大家学会了吗?这是最后的灯具名称及样式。

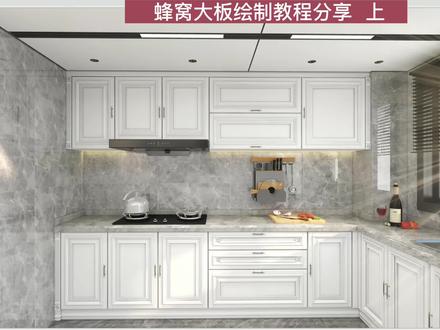

本节课我们学习蜂窝大板的绘制教程。蜂窝大板呢,常用的区域呢?为我们的卫生间、厨房、阳台的吊顶区域。蜂窝大板的尺寸呢为一米二乘两米四四,也是现在主流的一个吊顶产品。现在我们途中看到的这款蜂窝大板呢,使用的是方正的这种排布模式,中间加的是隔山及隔山灯, 射灯使用的是我们的深防炫射灯,这种风光大的调理在我们效果图软件中是如何绘制的?在软件中选择二 d 顶面,试图点击吊顶区域,鼠标右键 点击吊顶设计。首先使用参考线绘制出吊顶的宽度,吊顶的深度为三五零,加上门板厚度幺八,整体偏移三六八,使用直线命令,快捷键为 l, 沿参考线画直线,使用偏移命令偏移输出口条,此处我们选择 幺五的宽度,再次使用参考线六五零,再片一出一公分, 中间的隔山灯宽度呢,我们设为七五,再次偏移出一公分,长度呢,我们设定为幺五零零, 这个根据我们卫生间的大小,我们自由去设定。板子和板子衔接的地方呢,我们片一公分绘制完成后,使用矩形命令快线为 r, 沿参考线画矩形, 这种交汇处的直线呢,我们可以将它删除,后期我们填充材质的时候,可以一遍完全填充上 删除这种直线呢,还有另外一个好处,我们设置突出直时,如果他们突出一致,可以只设置一次, 使用圆快捷键 vc 绘制防血射灯,半径为三五,那他的直径呢?为七公分。防血射灯呢?在我之前的作品里有发过一期,专门讲解防血射灯的绘制方式,如果有不太懂的朋友可以看一下我之前发的这期教学视频。 点击这个圆,选择正列在下方,我们选择数量, x 轴为四,外轴为一,确定放置于合适的位置。 整体造型绘制完成,接下来我们开始调整整体的突出图纸,突出即为吊顶的下吊高度。

私信我,免费分享库加乐教学文档一份!在库加乐中,像这样的不同尺寸的蜂窝大板缝隙如何调整呢?我们首先在左边找到线条中的装饰线, 找到后按住 c、 t、 r、 l, 并把装饰线放到造型线上,这个时候会发现侧面的装饰线和中间的装饰线的尺寸是一样的,我们需要选中造型线,然后点击左边,进入剖面编辑界面,把尺寸调整好, 最后选中造型线,把其他的造型线也复制一下就好了,这样我们的蜂窝大板缝隙调整就完成了。

库加勒中像这样的二级吊顶蜂窝大板应该要怎么设计呢?今天我们来学习一下。首先进入顶面设计,为什么我们这里会有一个落差,主要就是我们设置的这一个突出值, 那现在呢?我们来清空,清空之前的话,我们可以保存一下我们的这个造型啊,在这个方向有一个我的造型,然后保存为吊顶样板就可以了,这个是我已经保存好了啊,现在我们来清空了,首先我们先画出二指笔梁大概的一个位置啊,在这个位置我们先画一个二指标笔,那么这个边调一般会在四百五左右,我们先定一个四百五,那么现在这里是三三七, 吕梁的话,我们尽量去取人数,然后在两边居中,那么这样我们就找出来了,那长度的话,这里是四四九四,那么我们给他做到四五,这里 阿基米量的位置我们就已经定好,然后这边是过道的位置,我们先把它分割掉,分割掉的话就暂时不管他,因为这里要单独做一个区域,我们现在设计二十度内侧的一个板材啊,那么我们宽度 左正区域啊,正区域的话,这边是要做到两米四的一个中间的板材,那么我们中间的话也是做一米二乘两米四中间空间,那么我们的造型大概就是这样,板材的牌子就已经确定好, 接下来呢两边是有一个三点五公分的泛光灯条,那么我们参考线定三点五 一周可以了。现在我们来刷材质,把板材的材质铺上,这边是白板,然后这边呢是灰色板,灰色板我们同样将材质放上, 这里的话呢是三点五公分的装饰条,我们底部的话用一个黑色的盐作为填充,用到他的一个延伸板, 那么我们把这个反光灯给他加上 板材加上封边框,封边框的话现在已经放上来了,我们看一下啊,这里有一个这样的装饰条,从这个三 d 视角我们也看出来了,那么对这个线条就进行复制,按住 shift 键我们进行框选,这已经框选好了啊,我们来看一下, 好,现在我们要给他设置一个下调,下调刚才是关掉了啊,现在我们给他设置一个二百就已经出来了,落差已经出来了啊,那么我们现在要给他加上雨量,点击这根线条内修灯带,我们给一个颜色差不多,这样啊, 后面编辑现在呢我们要给他加上一个合适的理量,那我们比方说加这一款,那么在理量的时候呢,我们要记住外围就是外围 吊顶的位置,这里是还需要一个就是板材的封边,那么这里也加上这个,上面的话也有一个可以去全部现场要记得加上,要不然的话装出来就设计好的时候,这里是会有一个缺口的,这样就在细节上面会有一点不好, 现在是已经做好了,我们看一下内面图啊,好了,我们现在是已经做好了。

同学们大家好,这一点我们学习用库加勒做蜂窝大板吊顶下,下面看这个顶,首先呢我们看他四周是不是黑的线比较粗的很一些,给他留二十毫米,然后中间细的留十毫米,放筒灯射灯,然后这里放有像 这种黑色金属,或者有的是像木饰面板一样的,我们用裤夹了做一下他这个地方,这个是管道包立管,我用巨型给他把这里框出来,啊,好,然后我们只设计这个区域,然后这个地方, 哎,如果我想设计成和视频这里是一样的,首先我先有一点这样白色的,然后再是这样的木饰面板或者是黑色金属,看你想要什么的,我们做木饰面板吧,哎,然后再这样我们先划分,用参考线划分区域,划分 去的时候这个线条的粗细也要给划分出来,可以打字搜索,哎,不吱声。好了,然后我们再看灯,啊,这个灯射灯,在这里,灯,射灯, 射灯,他是一个方块零哦,在每个大板的中间放到一个射灯,他的尺寸大小可以这样缩放,也可以在这里调改, 然后转四十五度角度,这里改成十五啊,这里角度改成十五,可以了,这时候我们可以加复制再放,也可以,怎么样呢?正面这个到这四百, ok, 放好了,然后呢这些参考线看的挺乱的,我看着眼晕,我隐藏参考线, 然后我再看,有一个啊,突出啊,这个三百五啊,突出了,好,这样起来出图了。

今天我们来讲解一下像这样的蜂窝大板吊顶应该怎么制作。按快捷键二,进入顶面模式,点击吊顶设计。进来之后,点击参考键,添加参考键。挂出柜底的位置。 这里是很贵的吊柜,这里是三百五,用的是衣柜,你就挂衣柜的深度就行了。使用子线工具,把它们分割成三个区域。 这是使用参考线五周的中心点。水平垂直。两个中心点, 一八四零除以二九百二。两边偏一样的宽度。中间这里往上面偏一百五,往下偏一百五。使用指尖工具,先画水平线,再画水神线。 点击清空参考线,按住下辅导键,光选全部截除。入杀掉高度。点击任意一条边,进入跑面选举。拖入新快线条。关注默认高度改为三。点击这一条边 复制。按住是否的键封选。所有一次性复制完成。找到孔灯, 点击正列数量改为二,乘以二,达到一个黑色的筒灯,大小改为六十。点击正列数量改为五,歪头改为一。点击鼠标确定这幅图片。框选,移动到中心点,举行工具,画出总单大小的图。 先把一个红灯移到旁边,都是黑派。点击任意一条边。立面编辑 把这个黑带再次放上来。使用前面同样的方法,按住社会的电框选,这样就复制好了。社会的电框选,点击正列数量改为三,外轴改为一。 点击保存并对错对同。效果是这样的。喜欢老师点个关注,带你了解更多库达勒小技巧!

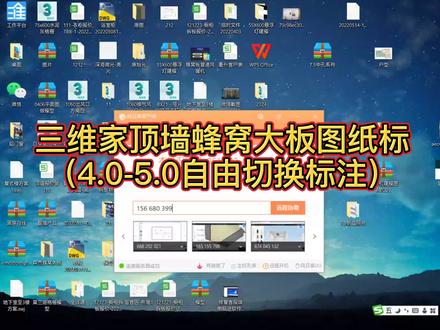

好,下面对,你先先别讲话嘛, 下面的话讲解一下哦,就是那个现在是顶墙已经有些客户的,有些客户的话更新到了五点零,但是很多 哎,还是习惯四点零,该怎么办啊?目前来说的话可以有两种方式,第一种是直接从这个网页里啊,网页里进去的时候把这个微五,也就是这个这个五变成四,比如你改个 四,他在加载的时候你该四他就可以跑进去。另外一种方案的话就可以直接把他,比如我们打开这个用 客服端的话用用这个 app, 客服端的话可以把它打开,打开账号之后的话,我们可以打开一个老方案, 也就是比如我这个你打开这个老方案的时候,你会发现他会返回旧版啊,你可以直接点一下他,他就会重新加载就到四点零去了啊,这种总共有两种方式啊,把点他加载完成到了四点零之后,你再新建 新建,新建的话他就会可以直接在四点零的那个也就旧版里面设计吗?但是,嗯,你设计好了之后,如果客户到了最后一步啊,客 客户需要标尺啊,什么之后一键标尺啊,这种的话你就可以也可以用五点零来做啊,比如我这边就打开一个方案。嗯,讲大概的说一下啊,一个案例,比如你现在在加载,哦,加载好了这个 这个方案的话已经是这样子了啊,你看下面的话,这里显示 v 四点零点、六点六、零一、二点二,这个就说明是旧版,然后我们验证一下,直接进去之后看一下。 好,你看到这个这个显示界面在这里他是旧啊,旧版的啊,然后比如你要到新版里去做啊,标尺的时候我做好了,有时候按四点零,用老的版本的话,这个才是 施工图,这个的话要一个一个去标啊,比如你这个要一个一个去标,这样子去标, 是啊,一个一个去标的话很麻烦,然后你可以这个标尺一般就说明了客户已经签单了,签单了最后一,最后的话,客户是直接要安装的时候用的啊,也就是我们怎么办呢?我们可以这样子操作, 比如我这边就打个比方,我先打开一个老方案,但是的话未来不影响的话,我可以 把这个老方案练成为一个方案,也就是不影响以前的那个方案。哦,我可以这样子,比如这一个随随便给一个吧,给个二级点,二级点的 他是在四点零零,你改的话,他就啊不会啊,那他这个是由新的版本推搞的啊,让我看一下。 好,比如他这一个方案他已经做好了,做好了之后我这里另存为一个, 也就是复制方案的意思。好,另另成为一个方案 好了,可以发现的话,这里面的这里如果来像这种这种方案的话,我我按老的方式来标的话非常麻烦啊,也就是煤块板,我要显示里面的板子的一个逻辑啊,这种,那他只有外 那边的吗?这里面的这些标志的话没有吗?啊?这个要标志没有,然后我要安装的时候,客户肯定是要这里这里这里都要显示,该怎么操作呢?好,我刚才是保存了一个方案,可以看得到我的方案里面 那杠一,我就用这个原来的方案不动了,然后这边默认是四点零了,我们就重新加载一把它, 或者在,或者在在这个这个地方进去,个人中心里面进去也可以,在这个地方进去也可以,他就可以变成多块, 然后你点点方案,比如我这个去设计,那其实 三国家多开,别,只要你电脑允许啊,你可以多开几个方案,比如你这边在设计那边要要标注也可以啊,等于开了两个,那可以看到他是开了两个,那这边一个账号,这边一个账号也就要要在外面这里再开进去啊,开进去的时候 他就会看得到啊,就等于会加到五点零,也就是最新版。好,我们把它加载进去。 好,这里显示的是 v 五点零、六点一三。好,我就像这样子的话,我就比如我这个要标尺,我就不能再返回旧版了。 now, 那其实我们就相当于完全是可以做到什么呢?做到,那这边一个方案用四点零作为, 这边用四点零做,然后这边用五点零标尺可以做到这种啊,我,我这边的话我用五点零打开, 这,这边就不要返回了,如果这个不返回的话,预示的你这个就是会到新版里去,他是高版本 高版本兼容低版本,低版本不兼容高版本,也就这个意思啊。然后你可以看发现这边也在加载,也是两两个,两个账号同时两个版本同时在 用啊,这边用四点零,这边用五点零,也就是我们设计我就直接按老的方式再设计, 那这边是四点零,于是的我就这边这边做图,我就一直中用新建一个,我就不要这个了,也就是用加载这个版本的话,我就是 在四点零这里做啊,在这边就是老的老的版本啊,我这边在做图 啊,这边要标尺的时候,我就要,我,我就到到这个里面去找他就会自动加到五点零,我这边就标尺,嗯,一个多开,这个就是三维加的多开功能, 有一个账号可以,嗯,一个账号里面开方案,可以多开几个出来啊,比如你电脑还多的话,有有四五个的话,你还继续开,都可以啊,比如这里点设计就可以了,然后这边的话我们标志,我们可以直接点点墙, 点景墙,之后的话我们就可以用新版来标尺,老板做设计,用这个版本做设计,这边是四点零, 这边是五点零,可以看得到,然后点彩色,彩色施工图, 然后这边比如这个是全屋的一个显示,然后全屋全屋的板子的一个布局啊,但是我们要用详细的,必须要点这个点这个, 然后比如我,我这边的话,你可以看得到他就很详细的标标,标准的尺寸就出来了,比如这个啊,二零的、一八的这个,那他这这边就标出来了,还有中间我也要标的,该怎么操作啊?比如这个, 那我这个要标尺的怎么标?可以用焦点标注,那这里有个焦点标注 胶点黏住,点一下,他再点一下终点 好,他自然就把你标出来了啊,可以看得到二零幺八零这边就是这里到这里的距离,幺八零啊, 然后这里到这里的距离,如果你有些要求还更高的哦,要求更高的该怎么办?比如我知道这个地方也是多少,你就继续继续标就好了。 然后这个竖的方向我也要标,那就是点这个交点,交点连,嗯,交点连,连标,点一下起点 来,起点,再点一下终点,也就是一个起点,一个终点就行了, 那他就会自动的标标这个 起点中终点的位置。比如这个地方我还要标,那那你就再标一下,所以这个要方,这个就很方便了, 他是碰到的地方就会帮你标,然后这边也一样的,你就可以标了,就直接导出。比如这个, 你看他只有外边标了吗?里面的这些都没标,那怎么办?点一下焦点,连标,点一下起点,那这个起点 再点一下终点,也就是这个终点,那他就会帮你标出来, 你就可以这样标注, 这边是多少,在二五零,这里多少,这里多少,这里多少啊。这边也也可以点一下起点终点,比如这个地方 他一般是碰到的板子会自动连住啊,比如我这个灯的位置也可以,一般来说灯的位置不标,但是我现在的话,我要让他标,标注一下该怎么办?在这个地方,这个地方我就直接他会有一条 十字架从这里穿过去,那就再点个终点,点一下,好,他就把你全部标起来了,好,他就 就是可以这样子操作的啊,然后这边也一样的,这边一个,比如起点,终点,那他就会自动跟你标,意思就是这样子的啊,那这边一样的, 那这个地方我也不知道,他这个图这边详细的是已经标出来了,然后这边也标出来了,这边也标出来了,他都会很详细啊,如果你要导出,你就直接点下,导出图纸就可以了, 然后这边的也有几个地方的话,不一样的地方在哪里啊?他可以选择你的这个图的这个样式,可以这样标, 可以这样标,不显示他的材料,可以显示这边过来啊,或者顶部,那他都都可以改吗?啊?如果你要加 logo, 你可以自己加啊,加,加个 logo 上来水印或者什么之类, 加上来也可以的。然后你这个字体觉得不够大,你可以自己改改字体啊,然后这类型默认标注还是文本标注之类的,你都可以去改的, 他隐性标注, 所以这个 这边的话就是整体就是这样子的我们,嗯,说白了就是习惯先用四点零先做好,然后, 哎,目前来说的话,可以用四点零先做好,然后到个人中心里面方案,如果客户到了最后要交了钱啊,已经下了单,要安装的时候要安装图,你可以直接从这个个人中心跑进来 啊,找到这个方案管理这里,找到你对应的方案,直接打开,你就可以变成一个多开,等于这边在设计,这边在标图啊,可以这样子操作啊,所以整体就是这样子的,然后你标注好了,你就直接导出来就可以了,可以直接下载 好,整体就是这样子的。
