北大青鸟CRT控制器安装教程

大家好，下面为大家介绍一下我们最新版的 crt 五二零零的使用方法。 在他的最左边是他的运行状态的一个指示，平时是显示正常运行，当有火警的时候，他会显示火手警的报警信息。在他的下面是两个通讯状态的指示灯，第一个指示灯指示的手指和报警主机的通讯是否正常。 第二个指示灯指示的是和中心软件的通讯是否正常。这个中心软件指的是 另外一个远程接收的软件，他可以接收多个不同 crt 包过来的信息，通过网络进行传输的，这个是我们这一版 crt 新增加的一个功能。再往下是状态信息的 一个指示灯，当主机有不同信息放过来的时候，相对应的指示灯将会点亮，并且有相对应的信息的一个总的数字的一个指示，在他的中间是报警对列， 不同信息将会在不同队列里进行显示。再往下是我们报警时候显示图纸的位置，当没有任何报警的时候，显示的是系统总图。 这边有几个功能按钮，分别是放大、缩小、还原，还原是指我们图纸有缩放的时候，按这个按钮他能够恢复到他最初的大小。轮线，我们有多张图纸，报警的时候，我们软件是可以自动 进行轮线的，但是这个轮线是可以通过这个按钮进行开和关。在这里有一个打印的按钮，按钮，这个按钮打印是指我们这个图纸显示区域的一个截屏， 在他的右边有不同类型的图纸可以选择，这个呢就是我们有不同的信用独域，如果有需求的话可以加到里面来， 下面中午免介绍一下我们 crt 的一个制作方法，其实我们这款 crt 和上一版 crt 的制作方法基本相同。第一步，添加用户， 用户的每一项信息都要填写 联系电话，这块是一个座机，而且是有格式要求的，如果你格式不对，会有像样的提示。图片类型这一块要添加系统总图，也就是说我们刚才所说的在没有任何报警的时候显示的图纸， 这块添加的可以是 cad 图，也可以是一个图片，也就是你小区的一个整体的效果图也可以。 然后第二步，添加楼宇 一共有几栋楼，需要添加几栋楼，图片类型选择的是系统图，也就是我们这栋楼的一张系统图。 第三步，添加楼层，我们刚才新建的楼宇里边 这块图纸就是要楼层的平面结构图了，如果有多层的时候可以连续进行添加， 添加了楼层是控制器，也就 就说我们本项目所涉及到的所有主机都需要把主机添加到这个控制器列表里来，控制器号 有几台，这地方你要添加几台 机器号必须是唯一的 添加控制器要添加联网设备，也就是我们主机所在的报警点位， 物理位置就是中文注视的地址。 由于我们导入的时候是导入整张表格的所有所有行，所以呢他会有提示，有一定的失败，这个没关系，我们只要成功的数量能够就可以了。 点位导位完了之后是就可以对楼层进行补点了， 这是我们刚才导入的点位，在没有布点的时候，他的前面会有一个蓝啊蓝色的圆圈的指示，我们找到我们要布的点位图，图二层， 大家看我们图纸上有原来图纸上所带有的图例标识， 我们看把点位拉过来，当我们的图标靠近图率的时候， 图我们原来图纸的图例会变成红色，这个时候就表示我 如果是点击可以图标自动吸入到我的图里里面去，并且我是可以连续不点的， 而且我图片的大小可以根据我图标的原来的就是我图标的大小进行自动的调整， 不晚点的位置他的前面的蓝色圆圈会消失， 这块和原来的最大区别，第一他是可以一个自动吸入的，第二可以连续不点。 点位布完之后如果关闭软件会有一个自动复位的一个过程，也就是说对刚才部所部的信息进行一个自动的保存， 剩下的还有两个菜单，一个是非足啊非联网设备管理，非联网设备指的是我们现场没有对他进行监控的一些设备，比如说一些手提的灭火器，比如说一些非 联网的疏散指示标志，这个呢是新的规范里要求的，所以我们大家平时可以选择性的不用 不点这块除了不设备以外，我们这关还提供了两个其他的类型，楼层，不楼层 是对我们系统图来说的，我们每一个系统图上可以对不同的楼层进行铺垫，布出来的是一个红色的 句型，当有一层点位报警的时候，对应的镜头里的这一层楼会进行呃显示，同样我们可以不楼宇，楼宇就是针对我们小区 平面图来说的，然后在小区平面图上这个由于我们刚才没有导入正图，所以他没有在小区平面图上会显示相对应楼宇的报警制作就是以上几步。然后我们看一下其他的一些辅助 出现的功能菜单。模拟报警，我们可以对应于某一个我们刚才部的某一个点位进行模拟的报警，他的手警，也就是第一个报警信息会在他的对手在那状态直接网红之中进行。前 图纸可以通过滚轮随便放大缩小，放大之后可以通过还原呃恢复到他最开始的状态。统计查询是他一些历史记录的信息的查询， 查询可以通过不同的条件进行筛选，然后我们统计出来的数据可以导出成一个一个材料表，同时可以打印他打印的时候是两。

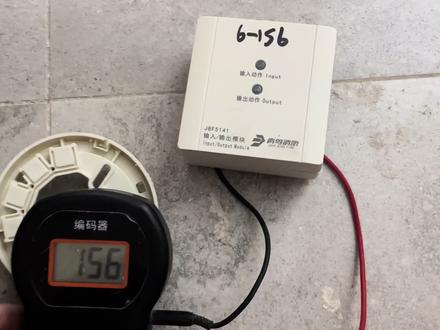

大家好，我是工程人，今天来工地上装两个北大秦岛的输入输出模块啊， 这两个模块呢，一个是控制墙切，一个是控制应急照明，咱具体往下看， 这个模块呢可以做有缘，也可以做无缘，有缘的话呢就是他需要二十四伏去控制，无缘的话就是开关量。那么一个东西， 现在我手里拿的这两组线呢，一个是控制继电器的，一个是现场的反馈， 咱下面咱给他接一下。这个黄绿是控制继电器的，然后红黄是反馈，大家在 接线的时候吧，一定要注意这个电阻，一定要给它压接好，然后吧我这个线呢是单控一根 c o m， 也就是六 c o m 和 n o 啊，空一根，然后另一根二十四伏是直接接现场的， 然后有好多人在我配接这个模块的时候，之前我也有发过吗？说是这个模块，你像有缘输出不应该用这个五幺四幺来进行配接， 我这个人吧，就坚持一个原则，来什么样的模块，我只要保证他这个功能是正常的，这就 ok 了。下面咱把剩下的一根二十四伏的， 不急，咱给他接好啊，现在就是完整的一个接线情况，二十四伏可以控单根也可以这个模块做无缘来使用，也就是一个开关来使用，现在这一个 强切模块咱已经给他接线完成了，然后还有一个无缘的应急照明控制啊，先编码，编码以后吧，现在是接线 接线吧，这个就是他没有反馈端，因为应急照门这个控制器没有反馈端，我是直接给他 压了电阻啊，然后就是一个输出控制，原理就是模块动作应急热门控制器收到模块的动作，然 然后通讯给到现场的集中分配电，分配电以后产生应急状态啊，有分配电装置产生应急状态， 大概就是这么一个情况，现在是已经调试完成了，我等着回头给大家试一下。今天主要是过来接线。好了，今天的分享就到这。

大家好，今天给大家看一下北大青鸟的壁挂自动报警主机， 这个呢是他的屏幕，然后他的这个字呢显示比较小一点，然后下边是他的操作按键，屏幕的左侧呢是他的，嗯，系统的一个指示灯，包括火警故障啊，还有运行的一些指示灯， 然后咱们打开它的内部，看一下它的接线端子，嗯，这个位置呢就是它的接线端子， 前面的两个呢是二十四伏接线端子，需要注意的是这个二十四伏是区分正负极的，这个 gnd 呢是负极，二二十七伏呢，这个是正极。然后这个第二、第三个和第四个端子呢 是当这台主机有故障的时候，这两个端子会输出一个闭合信号，然后第五和第六这两个端子呢是当主机有火警的时候，他会输出一个闭合信号，然后后面的七八号端子就是咱们回路总线的一个接线端子， 然后下面是一个主电的二百二伏主电的一个接线端子，然后是主电备电的开关，这个是咱们的备电池， 这款备电池呢是有一个保险的，就是这个黑色的，如果备电发生故障的时候，大家可以看一下是不是这个保险熔断了。

大家好，今天继续给大家介绍一下北大青鸟系列的模块，这期给大家看的是四幺三七中纪模块，这款模块是配合北大青鸟的现行光束感应探测器使用的， 他的功能是当现行光束感应探测器探测到火警的时候，会通过这个模块把报警信息反馈到咱们的自动报警主机，大家可以看一下这个接线图，这款模块呢 也是需要二十四伏电源的，而且连接到光束感应探测器的时候，这个二十四伏的副线需要跨接一颗到这个探测器的黑色这个接线端 子上标注着黑的接线端子上，然后要从六号端子六号的这个 a s 端子上接出两颗线，一颗接到探测器的红色，另一颗接到探测器的黄色这两个接线端子上， 然后再从九号端子 asf 接一颗线到这个探测器的蓝的这个接线端子上。 如果朋友们施工或者是维修的时候接触这个模块，就可以参考这个接线图来接线了。好的，谢谢大家。

大家好，这期视频呢，给大家看一下北大青鸟的四幺四幺控制模块，这个模块呢是用于咱们的照明、切电，防火卷帘，还有电梯破降等这些需要呃控制启动的消防设备。 这个模块呢可以接成有缘输出和无缘输出，大家可以参照这个接线图，用到的时候呢，就可以按照这个接线图来接这个模块了。 haptie van fought lord and infincus walked once i see girls vassarvish looked。

大家上午好，今天和大家分享一下广播模块的接线，这是一个系列的公开课，共分成三集， 今天是第一集讲一下新型的二线制的广播模块的接线，下一集呢会讲老式的广播模块接线，最后一集和大家分享一下，用控制模块来替代广播模块。我们打开一下来看一下内部的接线， 这里面呢我接了三组线，最上面这一组是接来自于消防报警主机的信号二种线。 注意一下我们这个产品呢是消防的二年级产品，所以不需要再单独另外接二十四伏的电源，这样一组白色的线直接到我们消 消防广播主机的音频输出线。第三组也是最后一组红黑线，直接我们现场的消防广播，也就是壁挂式扬声器。我们一起来看一下这是底座的接线， 我们再来看一下现场的模块的机械专辑说明，上面 l 一 l 二各自取一颗接我们消防报警主机的信号二种线， 下面九十定是 y 接一和 y 接二接应急广播的音频输出线， b 接一 b 接二就是十一十二这两个接线端子接背景音乐 音频输入线，当然我们这里面不是一个背景音乐这一块， yx 一 ys 二就是这样一组红黑，接着就是我们现场的壁挂式扬声器的他的音频 输出线。注意下现在这一块呢，新型的广播模块不需要再压接电阻，这里面背景一和背景二这两个线端指现在呢，事实上来说大部分都不需要接了。 为什么？大家看这个是什么？这是一张从消防广播组上我取下来的 sb 卡，这样一张卡里面同样可以存出背景音乐，就是说消防广播主机，平时呢他也是可以播放一些休闲的背景音乐的， 不需要在另外接我们的背景音乐输出设备，这就是新型的二线字的广播模块的接线方式。下节课呢，我们来分享一下老式的广播模块是如何接线的，谢谢大家。

大家好，这期视频呢给大家看一下北大青鸟的幺五五 f 多线切换接口盒，这个呢就是一个多线模块， 这个模块呢有两种接法，一种是呢电瓶输出持续输出的时候呢，嗯，按下停止就会输出二十四伏信号，然后等停止的时候呢，这个二十四伏就会撤销。然后还有一种接法就是点动输出 启动和停止的时候呢，分别会输出两组二十四伏的脉冲信号。大家可以看一下这两种接法的接线图，希望大家用到的时候呢，对大家有所帮助。

啊啊 大家好，今天给大家讲解一下幺幺 sf 控制器的主机操作及处置信息的一般操作流程。首先给大家介绍一下主机菜单，在控制器正常工作的界面按下功能按键，进入 菜单界面，我们能够看到一共有五个菜单，分别是查询、测试、设置、安装系统。接下来为大家详细介绍一下常用到的菜单功能及位置。 回路部件登记功能，该功能主要用于工程调试阶段，回路总线上的设备只有被登记到控制器上才能被系统识别，完成报警联动的功能。控制器为我们提供了两种登记方式，分别为自动登记和手动登记。 在控制器正常界面按下功能菜单，选择第四项安装菜单，输入密码十个一， 按下确认按键，第一项为回路部件自动登记菜单，第二项为回路部件 地址手动登记菜单。首先我们来看自动登记，进入到自动登记菜单后，按下确认按键，系统开始自动登记，当登记完成后，控制器会自动复位 回路部件地址手动登记菜单。进入该菜单后，我们可以对单个或多个部件进行登记，例如登记一回路一号到二号。感应探测器输入回路零零一，起始地址零零一，结束地址零零二， 类型零一。按下登记按键后，控制器会对这两个感应探测器进行手动登记。 登记操作完成后，我们可以在查询菜单的 第一项查询注册登记地址当中查询所登记的设备，输入所要查询的回路，按下确认按键，我们就可以查看控制器当中所有登记的设备类型和数量。 部件屏蔽功能。当系统中有部件发生故障不能正常工作，且该故障短时间内无法修复时，为了不对整个系统造成影响，我们可以暂时将故障部件进行屏蔽。 在故障界面下，按下功能按键，选择第三项，进入设置菜单，输入密码十个，一，按确认按键， 选择第二项设置部件屏蔽，输入所要屏蔽的部件控制器号、回路号、起始地址和结束地址。 按下屏蔽按键，可以将故障点位进行屏蔽。当故障恢复之后，可以输入相应的回录地址号，按解除按键解除屏蔽点。 屏蔽完成后，控制器会提示屏蔽已完成，同时屏蔽指示灯会亮， 我们可以通过查询菜单第二项，查询屏蔽部件，查看已经屏蔽的点位。 自检功能，该功能可以检测控制器内部功能，显示部件的状态。控制器执行自检命令后，我们可以听到各种报警声响，同时看到控制器所有指示灯全部点亮。 在控制器正常工作界面下，按下功能按键，选择第三项设置。进入设置菜单，选择第六项控制器自检， 输入所要自检的控制记号，按下确认按键， 设置 时间功能，如果控制器显示的时间和实际时间有误差，需要对控制器的时间进行修改，以便能正确的记录报警时间。按下控制器的功能菜单，选择第三项设置菜单，输入密码十个一， 按下确认按键，选择第一项设置时间，输入正确的日期 和时间，其中时间采用二十四小时制，输入完成后按确认保存、修改 汉字注视信息查询功能，该功能可用于查询每个回路部件所对应的 安装位置的注视信息。在正常界面下，按下功能按键，选择第一项查询，进入查询菜单，选择第九项查询汉字注视信息， 输入所要查询的信息的回路号、地址号、控制器号，可以显示所对应的设备的汉字注射信息。 查询历史记录功能，勾 bf 幺幺 sf 火灾报警控制器可以分类记录各种报警信息，存储容量多达十万条。 该功能可以实现火灾发生后火警信息的实时记录和选择性的打印输出，避免由于打印机故障、 缺脂等原因丢失火灾过程的报警记录。在控制器正常工作界面，按下功能菜单，选择第一项进入查询菜单，选择第七项查询历史记录， 可以根据提示选择所要查询的历史记录信息。 打印历史记录功能由于打印机故障或缺值等原因，未能及时打印相关的火灾报警信息，此时可以通过打印历史记录功能对相关信息进行补打。 在控制器正常工作界面，按下功能菜单，选择第三项设置菜单，输入密码 十个亿， 选择第四项。打印历史记录， 可以选择打印信息的类型，输入所要打印的历史记录起始时间、结束时间，按下确认键后开始打印对应时间段的历史记录信息。 多线控制盘操作多线控制盘主要用于控制消防泵、喷淋泵、排烟风机等重要消防设备的启动停止。它有两种启动方式，分别为手动启动和自动启动。 手动启动首先将多线控制盘面板上手动钥匙从禁止旋转到允许的位置。 启动方式，允许灯绿灯常亮表示此时可以进行手动操作，按下第一路启动按键， 该回路手动启动，启动灯亮， 按下第一路停止按键，该回路手动停止启动灯灭 自动操作，将多线控制盘面板上自动钥匙从静止旋转到允许的位置。 自动方式，允许灯绿灯常亮表示此时可以进行自动操作。多项控制盘将根据预设的联动编程条件满足相应的条件后，自动启动，停止相应的回路，同时对 应的启动灯会点亮主机。报火警的处置方法， 当控制器爆出火警时，会在火警状态栏显示发出报警设备的回路地址和数据信息，同时点亮火警灯，发出火警提示音。首先我们要按下控制器的消音按键消除报警提示音， 此时消音灯点亮，根据报警指示的位置去现场查看是否真的有火情发生。如果没有火情发生属于误报，则要检查误报的原因， 若短时间内无法解决，可以将误报的点位进行屏蔽。若现场的误报 处理完毕，可以按下控制器的复位按键将控制器进行复位操作。 若现场确认是真实火情，应立即组织灭火，并根据现场实际情况选择将控制器转换为自动允许状态，此时控制器将根据预设的联动程序启动现场的相应设备来进行灭火。 控制器报故障的处置方法，当控制器报出故障信息时，会在故障状态园显示发出故障设备的回录地址注视信息，同时故障指示灯亮，发出故障提示音。首先按下控制器 消音按键，消除故障提示音，同时根据指示的位置到现场查看。若现场的故障短时间内无法维修处理，可以将故障点位进行屏蔽。若经过处理故障恢复，控制器上的故障信息会同步复位。
