eplan各种元气件部件库怎么获得

大家好，下面我们给大家讲解一下如何使用一 pra 软件导入 plc 的部件库。 首先先找到我们易普兰的一个部件库，这里面呢是西门子两百 smar 的 plc 所有模块的一个部件库，比如下面呢，我们导入一个 est 三零的这个部件库， 首先先打开一盘这套软件，然后选择工具，找到部件，然后选择这个管理，选择管理之后呢我们在这边有一个附加功能，在这边选择附加，然后选择这个导入， 然后这个浏览一下我们的这个路径文件名，这里选择一下，选择我们的桌面，在桌面上找到我们一普兰 的这个布接库，双击打开，选择 e s t 三零，然后布接库的格式呢是点 e d z 格式，我们选中这个文件，然后单击打开，单击确定 好，这个时候正在导入好，然后呢我们单击关闭按钮，这个时候已经导入完成了，可以看到在这个下面就有了我们的一个 s t 三零的这个布件库了，我们选择关闭 单击式更新一下我们的这个数据库。好，下面导入之后呢我们来插入一下，我们选择鼠标右击空白位置，选择插入设备，然后这个时候呢我们在这个零部件 p l c 下面我们就可以找到这个 s t 三零的布接库了，我们选择这个布件，单击确定， 然后就可以把它给添加出来了，编号单击确定，那这样的话我们可以减少我们画图的一个时间， 像 plc 的这些图纸我们就可以不用画了，就非常方便的可以实现我们的一个一普兰的电器制图， 当然像扩展模块的，包括变频器的，四伏的也可以导入。想学习自动学？双击关注，给大家分享更多自动化知识！

今天给大家录制一期 epine 二零二二版本软件的 e、 d、 a 部件库导入跟使用，那我们先打开软件， 软件界面跟原来老版本有很大变化，这里呢录制这期视频的主要目的就是软件变化之后，有些人可能不知道怎么导入，我这里录制好给大家看一下。 好软件，这样已经打开了，我们先新建一个项目，好就默认好了。 项目已经建好了，我们先新建两个页，一个是多线原理图， 还有一个是安装管布局，然后我们把那个 eta 导入之后，在这两个页页面下面的使用都给大家演示一下。 我们页面已经建好了，我们先先现在开始导入 adj 部件，导入之前呢，我们先建一个数据库， 哎，大家一定要养成一个习惯，就是说我们如果说要建立自己的一个不艰苦，可能就是说要导入很多自己用的到的，工作上用的到的，最好 是单独建一个数据库。好，我们在主数据这里一个管理，这是部件管理啊，点开， 然后在附加里面点设置，这里呢我们先新建一个数据库，这数据库我们就取个名称，一定得导入好了。 建好之后呢，我们就开始导入我们的部件 先导入，然后浏览到我们部件的存放地址。好是在桌面这里啊， 可以多个一起，这里是西门子的不减库，这里是单个不减一起的，当然有些是 打包的部件库的话，呃，如果文件比较大，他的导入时间会比较长，进一个一个来，那我们这三个一起好了， 我们选择只添加新的数据集好，之前因为这边有导入过，所以会有数据在，我们现在不管他就覆盖 好，这样子就导入成功了。我们可以看一下 三个啊， 找入好之后，我们就看一下怎么插入使用。现在先在多线原理图里面，我们现在的插入呢，跟原来不一样，他这里把 把，嗯，部件跟符号窗、窗口红这些都给他集合在一起了，功能更强大一些。我们点设备， 然后找到我们刚才导入的三个部件，他在西门子这下面呢，然后我们看一下在多线原理图插入他会怎么样，我们把它拖拽下来。 哎，怎么回事啊？安装版的 好，刚才可能有点出错了。好，我们按一下推广，看一下是不是可以切换变量。好，这个这个图形呢，就是在安装完 布局的时候用的，我们像这些的话，一般是画原理图的时候用到啊，一般输输出信号我们放上面，输入信号放下面啊，像这种。好，再看一下另一个是不是也可以。 嗯，像这个呢，就适合画 poc 的总染的时候用。那我们可以切换他的部件， 但我们一般画图不会两个模块出现在同一页里面，这边只是试一下是不是导入可以正常使用， 这个好像变亮。好，然后我们再到安装版布局看一下，我们先要插入安装版 好，然后插入我们的部件， 他这里会直接跳出他适合安装版布局的图形的。 好，我们这期视频就讲解到这里啊，导入的过程跟使用的过程我们这都已经讲解完成了，当然具体软件的使用的话，这边后续看一下，有空的话录一些教程出来。好，谢谢大家。

很多人在刚安装完一拍烂的时候，会发现一个问题，就是不接库，打不开，再点击工具物件 管理的时候呢，他会提示你无法打开数据库。针对六十四位版本的 eplan 平台，需要使用六十四位版本的麦克 opps。 好，这个问题怎么解决呢？ 在解决这个问题之前呢，我们要了解一下为什么 eplan 会提示这个报错，因为 epeplan 里面的一些数据库之类的 都是需要用到一个塞尔插件的，他也可以将一些数据列表生成一个塞尔表格。所以呢，这个软件是六十四位版本的，他也需要六十四位的 office 的一个支持。出现这种情况，一般是因为系统还没有安装六十四 四位版本的 office， 所以我们要解决这个问题的第一步是安装六十四位的一个 office 软件，如果安装完以后，你发现还是还是提示这个问题，那你就执行第二步安装。呃， sexdex box a 姐，这个插件，这个呢是一个数据库引擎的一个插件啊，也就是说你要访问数据库的话呢，是需要这个插件的一个支持的， 通过这两个步骤基本上可以解决。提示需要六十四位版本 office 的这个问题，一定可以打开不接库。 我用了这么久，通过这两个操作步骤，还从来没有解决不了的这个问题。如果你想要这个插件，可以点赞关注私信我，我可以发给你。

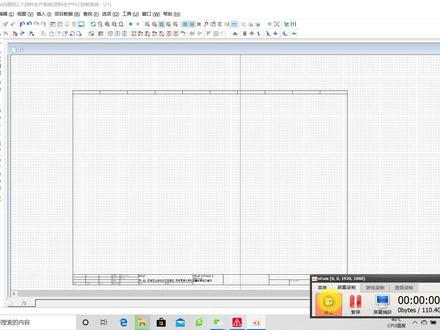

啊，大家好啊，今天我们讲一下，就是这个一盘二点七呢啊，我们插入这个部件啊，插入这个工具部件 管理里边，我们这个自带的一盘安装好之后呢，他的步骤是比较少的，我们可以看一下 这边没有多少东西，对吧？我们需要呃，我们自己根据我们自己的现场这个生产 啊，我们需要选择我们对应的布件布，比如说我举一个西门子的布件口规例啊，大家可以看我怎么样去操作 哦，将我们这个布件裤下载完成之后呢哦，我们就是有西门子一到西门子六，我们西门子六主要是我们这个两百到两百， smart 两百，还有三百四百，以及这个幺二零零幺五零零的这个布件裤都集中在这个文件箱里面。 好，我们首先呢第一步啊，我们将这个原文件给他保留啊，复制一下，然后粘贴 给他，复制一份多余的这个备份啊，相当于如果我们这个导入错误的话，我们可以将这个给他进行还原。第二步呢，我们电脑安装一个好压解压软件，而如果你电脑没有安装的话， 我们需要在百度上面下载安装一个。好，这时候我们安装好这个好牙剪的软件之后呢，鼠标右击这个 我们刚才复制出来这个我们需要更改的这个 e、 d、 z 这个格式的这附件。第一步呢，我们使用这个好压打开，用好压打开 我们可以看到啊，这是个这个里边有两个文件，一个文件夹和一个 xml 的文件，我们进入这个 items 这里边我们最主要碰到的都是这个啊，这是我们的铺垫，这边这个铺垫呢非常非常多， 从这里边我们可以看到啊，我们可以看到我们这边 cpu 的这个型号，对吧？当，当然你要是没有必要去导入这么多的话，你可以选择啊，选择一部分， 选择一部分啊，把其他没用的部分你给他删除掉就可以了啊，剩下的全部给他删除，当然你要 需要导入这么多的话也可以，我就以讲这个全部导入为主，因为我们这个部件呢大概是一点五个 g， 一点五个 g， 所以的话如果我们要使用这种传统方式，直接通过这个工具部件管理里边去导入，非常的费时间， 点击附加有一个导入，导入，我找到我们刚才那个 etc 那个格式，那个文件呢啊，在一盘啊导入的时候非常的复杂， 你选择这个，我们一般导入的话选择第三个选项啊，导入的比较复杂，你虽然也是可以导入成功的，但是有的时候可能因为电脑卡或者造成其他的原因，会导致 xm l 这个爆出现这个错误故障，导致我们费了很长的时间也没有把这个不艰苦正正确的 给导游进来。所以我们为了解决这种方法呢，我们给大家提供了一种更简便的方法， 我们不用这种方法去导入， 这时候呢我们需要把这三个文件啊，一个是文档，这是红，这是 p 成，这是图片啊，这几个文件呢，他加起来非常非常的庞大 啊，我们因为这个文件只有几十兆，导入速度很快，只需要几分钟就可以，但是如果你要是导入一个整个部件过的话，一个多季的话，时间也有可能需要在几个小时四到六个小时之间，所以至少时间是非常慢的， 我们需要把这三个文件呢给他删除掉，选择删除好，删除非常快，对吧？好，我们只剩下这个文件， 这个文件就相当小了，我们可以看一下大概有多大，只有五个五兆，对吧？只有五兆，好，这时候呢，我们再从这个工具部件管理里边找到我们这个部件，选择我们的 tfc 零部件 poc， 选择附加，点击导入，找到我们刚才删除的那个一列的那个最小的那个文件，找到这个新闻子六， 点击打开，选择第三个选项，如果选择第一个和第二个选项，有可能把我们之前先前的这个附件呢给他删除掉，比较麻烦，所以我一般导入选择第三个选项，点击确定， 可以看到我们这里边的文件有三十多万，对吧？ 三十万七千七， 一百四十八个问题。 好，这时候我们可以在我们 poc 可以看到有这么多文件啊，这么多 pcpo 的型号选型都给他全部导入进来了，对吧？但是呢，这只是一个 xml 的文档这个文件，但是他并没有，并不具备这个部件的所有的参数，包括这个红，还有一些文档的说明以及图片，对吧？所以的话我们需要关闭， 他提示我们是否执行同步呢？我们选择是这时候呢，我关闭我们这个一步栏项目， 我们可以在我的电脑我安装的地盘，地盘里边呢有一个 ucer public， 比不上 这个得他手机扣里边，我们可以在部件里边可以找啊，不是这个，是这个， 这是我们的红，对吧？含有文档， 这是文档， 还有刚才的一个是图片，对吧？ 图片、文档和红，我们需要把刚才我们剩下那三个文件全部给他 再重新解压，这个文件呢是我们刚才删除的文件，所以这次我们需要解压这个文件，就是原始文件 啊，全部解压出来时间大概需要四分钟，因为我们虽然看到我们这个 d 盘，这个原始部件呢是一点四个 g， 但是解压出来是非常庞大的。 好，我们稍等一会，这时候呢我们可以看到我们这个解压出来的这个空间呢有六个 g， 六点七个 g， 这时候呢我们可以进进去找到我们这个 document 西门子，对吧？这里边的所有文件可以看到很多很多，这是一个文档，说明这个呢是西门子的一个红， 这个呢是图片啊，是这么多文件， 我们需要一一对应，把这三个文件复制到粘贴到。我们刚才就是导入这个 xm l 这个护照，这个文件， 这个部件之后呢，他会在我们的这个工这个安装目录啊，就是这个这个路径下边，因为我安装的 d 盘，如果你 c 盘的话，就 c 盘，用 sirs public d 盘 data 找到对应的文件夹，给他复制替换到他的原文件，比如说我第一个， 我先给他 替换到他的文档，对吧？文档，我们将这个西门子的这个 这个文件夹呢，文档的文件夹呢复制到他的这个文档里边。文档， complay， 这里边有细蚊子，是吧？他这个 文件很小的，我们直接选择粘贴 替换掉它，我们可以看到这里边文件多大了一个鸡，对吧？好，这是我们文档就替换完成了，我们继续反馈我们 date 塔，找到我们的图片， come a d， 然后可以看到我们也是有个西门子的文件夹，对吧？ 查看详细信息 下面这个软件件，这样我们返回我们刚才那个 这个解压出来这个找到图片，将这个文件夹，西门子的文件夹也给他粘贴进去，替换到他这个 目录里边，好，非常的快。然后呢继续找到我们的这个红，红是比较重要的红，进入这个细纹子复制一下，同样呢找到我们对应的红， 对，找到我们队的红，然后给他替换掉，红比较大，有将近五步击 红，里边这边有个红呢，还包括了三 d 三 d 的红， 所以我们通过传统意义上面的这个导入呢，给大家稍微稍加修。 对于我们导入一个品牌的部件还是相当快的，我们只需要不到十分钟的时间，我们全部能给他导入完成。好，这时候我们就全部导入完成了，关闭，重新打开我的一张。 好，这时候呢我们可以看到 工具部件主数据，可以找到我们的防护， 打开 选择工序铺件啊，这个管理下边的这个铺件主数据导航器， 我们打开，我们可以看到我们电器工程里边的这个零部件。 lc， 我们可以选择一款幺二零零， 我们选择一款三三幺五杠二 dp 的吧，二 ah 幺四，这个 cpu 我们可以把它拖进来， 按配不键，可以给他切换， 这是我们键盘上的 ttab 键，可以给他切换，他有很这种很多模式再推啊，有两种模式，这是他的 cpu 一个接线的电源的一个接线，我们可以再选择其他的模块，比如说我们可以找一下， 嗯， 三二幺一 bl 零零，这是一个开关量输入模块，同样的方式呢，我们给他拖过来， 可以看到我们对应的这个接线，对吧？ 这就是我们接线的一个步骤，选择退步键，我们可以再切换，因为我们是选择了一个三十二点的输入， 继续选择配不见 来放到这，继续推不见， 这是我这是他的模块的一个硬件的一个信息， 继续推不见。这时候呢我们就返回到我们的这个最后一个零点， 好按 e s c 键，哎，退出，这时候我们可以看到这是我们的 f 四，就是 i 零点零到 i 零点七， 这是我们的，哎，一点零到一点七，二点零到二点七，三点零到三点七。具体的这个 修改的话，大家可以去参考教程去修改， 我们都可以对这个 我们的这个点位呢给大家进行修改， 可以再选择幺五零的， 我们可以看到我们选择的一款幺五幺二 二篇的， 让我摇 花片的两个平口的一个 plc， 好，这个部件的导入就讲这里，再见。

之前的视频中，我们给大家演示了如何以面向对象的方式来设计电器原理图， 那么这种设计方案它的优点在于你的原理图画完了之后，可以根据你原理图当中使用到的原件来生成一个部件清单。那么这样一个优势呢，它需要你的软件当中有一个相对完善的一个部件， 那么这个部件库呢？不是说我们软件安装好了之后就有的，你需要自己来创建，那么今天我们来给大家演示一下怎么来创建自己的一个部件。 好，我们点击工具部件管理，那么他会弹出这样一个弹窗，那如果说你的电脑上面没有安装 office 的话，他不会弹出这个啊，反而是会弹出一个那个报警信息啊， 那么建议安装二零一三版本的。 ok， 那么我们接下来来看啊， 打开这个弹窗之后呢，我们点击这里的附加点击设置，然后呢可以在这个地方，这里有一个类似于太阳的符号啊，这是一个新建的，我们可以点击它，然后呢这里我已经建好了，一个空的啊，这个是里面什么东西都没有的。好，我们点击打开 他无法认证，已经属于管理状态了啊，因为我们已经有了。好，我们点击确定。好，那么我们看一下，现在呢这个部件库我们已经创建好了，但是呢它里面没有部件，对吧？没有部件 好，没有不限，怎么办呢？我们有几种简单的方法来做一下。首先第一种，你可以到淘宝上面去找别人做好的，或者说到百度上面去搜索，看一下有没有分享的，这个不 监控，那么这里呢我找到了一个，我们来看一下怎么导入，还是一样的点击附加导入，然后呢选择文件类型的话是 etc 格式的，我们点一下文件名，这里就是选择你的这个文件了哦，这里有一个 双击，然后呢这里有三个选项，一个呢是只添加新建的数据机，这什么意思呢？就是针对于你这个里面他没有的不建， 来给你做一个添加，还有一个是只更新，就是你里面原本不艰苦里面有的，他给你做一下更新啊，不会说你里面没有的，还会还会给你添加，那一般来说我们使用呢就是默认第三个，他既把你 整个部件库里面没有的先给他添加进来，那有的呢也给你更新一下啊，我们选择这一个，然后点击确定，然后经过一段时间的等待。 ok， 那这里含一下错误啊，我们不用把人压倒了， 已已经有一个存在了，覆盖一下，怎么回事？ 当然大家第一次导入的时候肯定不会覆盖的啊，因为我之前的布监控里面已经有了。 嗯， ok， 那么现在我们已经做好了流体电器工程，这里面也有我们的一些客观，比如说这个地方啊，途径一栏里面也可以看出来。好，那么这样的这个呢是 一个数据库啊，一个数据库。那么如果说我们现在有某一个部件，这个数据库里面没有，那我们用什么方法来做呢？今天给大家演示一个比较简单的， 比如说我现在有一个西门子的这个产品，那么我需要呢，把这一个硬件，他的这一个一堆这格式的部件倒进来，那么首先呢，我们可以到西门子的官网上面去找一下他的这一种带有 pon 符号的这个东西，我们点一下这个下载 看一下，他这里呢会弹出一个啊，有可能有点小啊，这里有一个 etc 的一个符号， 点击他之后就可以把它下载下来，这里我就演示一下。 ok， 下载好了之后，同样的打开我们的软件还是不见管理， 然后点击附加，还是一样的点击导入，只不过现在导入的呢，不再是我们这一个酷了，而是这一个单独的一对这个文件打开，然后选择这个确定 让我们看一下是不是已经多了一个，对吧？好，那么这是我们 以 etc 的格式导入不监控的一个方式啊，那么下一届的话我们会给大家介绍一下，如果说你需要的这个原件他没有 etc 格式，我们只能自己来创建，怎么来创建这样一个数据库？好，今天的视频到这里接。

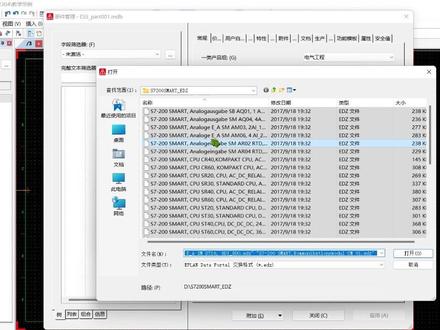

今天给大家介绍一下 e plus 二点九软件部件库的导入方法，这里我们以西门子的 s 七杠两百 smart p l c 部件库为例来说明 它的导入方法。这是在西门子官网上面下载下来的两百 smart 的部件库，包括所有型号的 cpu， 还有就是扩展的模块，扩展信号板，打开一般的软件， 在菜单栏里选择工具部件管理，如果弹出这一个窗口，则说明需要在你的电脑上安装六十四位的 office 软件， 然后点击附加导入，找到 你的部件库的存储路径，按 ctrl 加 a 全选，点击打开，然后确定就会将这个部件库导入到软件里面，关闭这个窗口，然后把这个数据库同步到软件里面就可以了。
